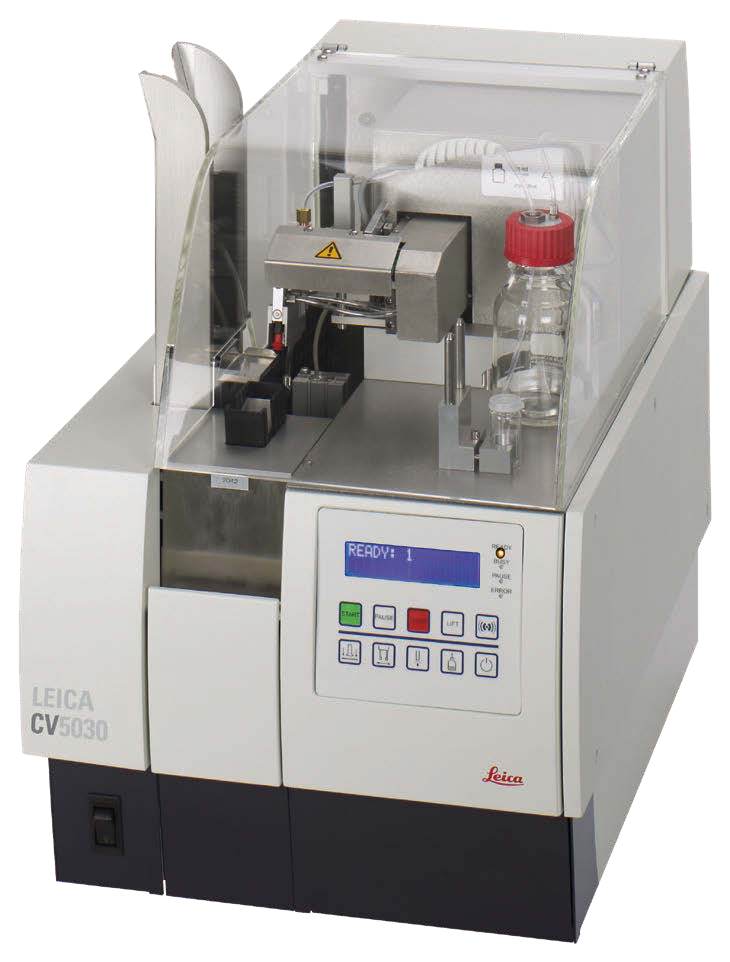

Автомат заключения препаратов: покровное стекло, монтажная среда и оптические дефекты

Автомат заключения препаратов наносит монтажную среду на предметное стекло и устанавливает покровное стекло над исследуемым материалом. Этот этап завершает подготовку многих гистологических и цитологических препаратов. Его задача — защитить материал и сформировать оптически пригодную поверхность для микроскопии, хранения и цифрового сканирования.

Заключение иногда воспринимают как простую упаковку уже окрашенного среза. На практике пузырьки, неравномерный слой среды и смещение покровного стекла способны закрыть нужные структуры или нарушить фокус. Поэтому качество заключения относится к пригодности препарата, а не только к аккуратности внешнего вида.

Как работает автомат

Система последовательно извлекает предметное стекло из поддерживаемого держателя, наносит заданное количество среды, подаёт покровное стекло и перемещает готовый препарат в выходную позицию. Для этого согласуются дозирующий узел, механика подачи и геометрия расходных материалов. Если один элемент работает неверно, результат может оставаться внешне завершённым, но оптически непригодным.

Разные аппараты используют разные технологии заключения. Стеклянное покровное покрытие и плёночное решение нельзя считать одинаковыми только потому, что оба защищают препарат. Совместимость среды, растворителя, режима подготовки и последующего сканера проверяется для выбранной системы. В этом материале рассматривается прежде всего автоматическое нанесение покровного стекла, как в Leica CV5030.

При соединении с автостейнером часть ручного переноса исключается. Однако граница между окраской и заключением остаётся важной: состояние стекла на выходе предыдущего этапа должно соответствовать требованиям следующего. Автоматическая транспортировка не исправит несовместимый остаточный растворитель или неподходящий расходник.

Монтажная среда и растворитель должны быть совместимы

Монтажная среда формирует слой между предметным и покровным стеклом. Её вязкость влияет на подачу, растекание и заполнение пространства. Слишком малое фактическое количество оставляет незаполненные зоны, слишком большое выходит за края и может загрязнять держатели. Подходящее количество зависит от площади покрытия, типа материала и свойств среды.

Остаточная жидкость на препарате взаимодействует со средой. Если сочетание несовместимо, возможны помутнение, неоднородность и мелкие пузырьки. Поэтому при замене одного компонента проверяют всю цепочку, включая последние этапы окрашивания и загрузочную ванну. Нельзя оценивать совместимость только по тому, что новая среда физически проходит через дозатор.

Температура и испарение способны изменять поведение раствора в течение работы. Среда, которая в начале смены наносилась устойчиво, позже может иначе растекаться. Это не всегда требует механической перенастройки: сначала проверяют условия, состояние расходного материала и соблюдение процедуры хранения. Произвольное разбавление без подтверждённой совместимости создаёт дополнительную переменную.

Компонент	Роль в результате	Что проверить при изменении
Монтажная среда	Заполнение пространства и оптическая однородность	Вязкость, совместимость, дозирование и поведение после высыхания
Остаточный растворитель	Состояние поверхности перед нанесением среды	Согласованность с предыдущим этапом и выбранной средой
Покровное стекло	Площадь защиты и оптическая граница	Размер, толщину и пригодность для автоматической подачи
Предметное стекло	Механическую базу и расположение материала	Геометрию, края, маркировку и поддерживаемый держатель
Состояние ткани	Равномерность слоя и возможность просмотра	Складки, толщину и расположение в зоне покрытия

Дозирование: почему настройка зависит от среды

Программа может задавать количество, длину нанесения и другие параметры дозирующего узла. Но связь между настройкой и реальным слоем зависит от вязкости и состояния канала подачи. Воздух в системе, частичное препятствие или загрязнение наконечника способны нарушить непрерывность нанесения. При этом механика покровного стекла продолжит выполнять свою часть цикла.

Одинаковая настройка не гарантирует одинакового результата при другой среде или другом размере покрытия. После изменения оценивают серию пробных препаратов по установленной процедуре, включая начало и конец рабочего интервала. Важны отсутствие дефектов над тканью, стабильность покрытия и пригодность после завершения высыхания, а не только сразу после выхода из аппарата.

Не следует пытаться компенсировать любой дефект увеличением количества среды. Если причина — воздух или несовместимость жидкостей, избыток может добавить загрязнение краёв, не устранив исходную проблему. Поиск причины должен разделять непрерывность дозирования, химическую совместимость и положение покровного стекла.

Подача покровных стёкол

Автомат должен захватывать одно покровное стекло, переносить его без повреждения и укладывать в предусмотренное положение. Слипание стёкол, загрязнение захвата и неподходящая геометрия могут нарушить этот процесс. Условия хранения расходников имеют значение: повышенная влажность способна затруднять разделение. Поэтому упаковка, хранение и загрузка являются частью рабочего метода.

Смещение покрытия опасно не только открытым краем препарата. Если ткань частично оказывается вне защищённой зоны, она может быть непригодна для хранения и просмотра. Покровное стекло, выступающее за допустимые границы, способно мешать держателям или сканеру. Оценка должна учитывать дальнейший маршрут, а не только выходной штатив автомата.

При остановке важно понимать, на каком этапе находится конкретное стекло. Повторный запуск не должен приводить к наложению второго покрытия или потере препарата. Допустимые действия зависят от конструкции и сообщения системы; их выполняют по инструкции, сохраняя идентичность и число обработанных стёкол.

Оптические дефекты и их происхождение

Пузырёк может появиться из-за воздуха в дозирующем тракте, особенностей укладки или взаимодействия жидкостей. Его положение относительно ткани определяет влияние на просмотр. Небольшой дефект вне материала и пузырь над диагностически значимым фрагментом имеют разную практическую тяжесть. Пригодность оценивают по задаче, не по единому правилу «есть пузырёк — всё одинаково плохо».

Неравномерный слой создаёт перепад оптических условий. При ручной микроскопии врач иногда компенсирует его фокусировкой, но автоматический сканер может получить локальную нерезкость. Поэтому внедрение цифровой патологии часто выявляет слабые места заключения, которые раньше не учитывались в статистике повторов.

Наблюдаемый дефект	Возможные группы причин	Что полезно сопоставить
Пузырьки появляются серийно	Воздух в подаче, состояние дозирующего узла, совместимость жидкостей	Момент возникновения, смену среды и повторяемость на разных стёклах
Незаполненная область	Недостаточный перенос или неполное растекание	Площадь покрытия, фактическое нанесение и свойства среды
Среда выходит за края	Избыток или несоответствие геометрии нанесения	Размер покровного стекла и положение полосы подачи
Покрытие смещено	Укладка, захват или неподходящий расходник	Положение ткани и повторяемость по серии
Помутнение или полосы	Несовместимость жидкостей либо неоднородность слоя	Последние реагенты окраски и изменения материалов

Высыхание и готовность к дальнейшему этапу

Препарат, вышедший из автомата, не обязательно готов к любому последующему действию. Монтажная среда должна достичь состояния, допустимого для хранения, транспортировки и загрузки в следующий аппарат. Конкретные условия определяются материалами и инструкциями. Нельзя устанавливать единое время для всех сред только по внешнему отсутствию жидкости на поверхности.

Недостаточно сформировавшийся слой может изменяться при перемещении, а излишки — загрязнять механические узлы. Если сканер требует полностью подготовленных сухих препаратов, это условие проверяют отдельно. Соединение устройств в одну рабочую линию полезно, когда требования согласованы и подтверждены на реальном потоке.

Контроль после высыхания позволяет обнаружить дефекты, незаметные сразу после заключения. Для долгосрочного хранения важна устойчивость выбранной комбинации окраски и среды. При внедрении нового материала оценивают не только немедленную прозрачность, но и пригодность в предусмотренном жизненном цикле препарата.

Разбор 1. После смены среды появились мелкие пузырьки

Аппарат работал устойчиво, затем лаборатория перешла на другую монтажную среду. Количество наносимого материала оставили прежним. На нескольких препаратах появляются мелкие пузырьки и оптические полосы. Первоначальная попытка увеличить дозу не устраняет проблему, а края стекол становятся загрязнёнными.

Разбор включает свойства новой среды, допустимый растворитель и состояние предыдущего этапа окраски. Затем проверяют непрерывность подачи и отсутствие воздуха. Эти причины могут сочетаться, поэтому нельзя заключать о неисправности аппарата только по внешнему виду пузырьков. Важна связь дефекта с изменением процесса.

После определения совместимой комбинации подтверждают параметры на серии и оценивают результат после высыхания. Изменение фиксируют в процедуре, включая расходники и границы применимости. Увеличение объёма без такого разбора лишь маскирует часть дефектов и создаёт новые проблемы для хранения и сканирования.

Разбор 2. Микроскопия возможна, а цифровой скан нерезкий

Препарат удаётся просмотреть вручную, но при цифровизации одна область стабильно выпадает из фокуса. Повторное сканирование воспроизводит дефект. Осмотр показывает локальный перепад монтажной среды и небольшой пузырёк над частью ткани. Сканер не является единственным возможным источником проблемы.

Сопоставляют положение дефекта на стекле и в файле. Если они совпадают, оценивают пригодность заключения и допустимый способ исправления по процедуре лаборатории. Важно не удалять эту область из цифрового изображения ради успешного статуса. Если участок значим для задачи, он должен быть представлен в пригодном виде.

Для предупреждения повторов вводят контроль качества заключения до массовой загрузки в сканер. Статистика должна разделять оптические ошибки сканирования и дефекты подготовки. Иначе отделение будет увеличивать число повторных сканов, хотя устойчивое решение находится на предыдущем этапе.

Как проверять автомат при внедрении

Проверяют поддерживаемые предметные и покровные стёкла, держатели, среду и связь с предыдущим оборудованием. Испытания должны отражать реальные препараты: крупные срезы, небольшие фрагменты и используемые варианты окрашивания. Демонстрация на пустом стекле подтверждает часть механики, но не качество заключения ткани.

Нужно оценить повторяемость в начале и конце серии, доступность расходников и действия при остановке. Если аппарат соединён с автостейнером, проверяют сохранение порядка и идентичности. При цифровом маршруте дополнительно оценивают процент пригодных сканов после заключения, поскольку именно он отражает результат всей цепочки.

Область приёмки	Содержательная проверка	Практический результат
Механическая совместимость	Рабочие расходники и держатели во всём маршруте	Отсутствие повреждений, застреваний и неправильной укладки
Оптическое качество	Покрытие ткани без мешающих дефектов	Возможность уверенного просмотра требуемых структур
Стабильность серии	Начало, середина, конец и повторный запуск	Отсутствие скрытого ухудшения по мере работы
Готовность к сканированию	Пригодность после предусмотренного завершения подготовки	Низкая доля повторов из-за заключения
Прослеживаемость	Идентичность и количество стёкол после исключений	Управляемое продолжение без потери препаратов

Обслуживание и организация рабочего места

Затвердевшая среда на узлах подачи и переноса изменяет работу системы. Поэтому обслуживание должно быть регулярным и соответствовать инструкции, а не выполняться только после возникновения пузырьков. Используемые растворители и очистка должны быть совместимы с материалами аппарата. Самовольное применение более агрессивного состава может повредить узел и ухудшить результат.

При работе с летучими веществами учитывают требования вентиляции и предусмотренного отвода паров. Наличие фильтра не означает, что размещение в любом помещении допустимо. Оценивают также доступ для обслуживания, устойчивость поверхности и условия хранения покровных стёкол. Это влияет одновременно на безопасность и воспроизводимость.

Частые вопросы

Устраняет ли автомат все пузырьки?

Он делает процесс воспроизводимым, но дефекты могут возникать из-за среды, воздуха, несовместимости и расходников. Требуется контроль результата, а не только завершения цикла.

Можно ли заменить среду без проверки?

Нет, изменение влияет на подачу, растекание и взаимодействие с остаточным растворителем. Проверяют всю комбинацию и пригодность после высыхания.

Почему нельзя всегда наносить больше среды?

Избыток выходит за края, загрязняет оборудование и может создавать неравномерный слой. Он не устраняет несовместимость или воздух в тракте.

Нужны ли специальные покровные стёкла?

Используют варианты, поддерживаемые аппаратом. Размер, толщина и способность отделяться по одному важны для автоматической подачи.

Когда препарат готов к цифровому сканированию?

Когда выполнены требования к заключению и состоянию среды для конкретного сканера. Выход из автомата не является универсальным признаком такой готовности.
