Автоматический пупиллометр: динамика зрачка и воспроизводимость инфракрасного измерения

Автоматический пупиллометр — оптический прибор для количественной регистрации размера зрачка и его реакции на световой стимул. Инфракрасная видеорегистрация позволяет измерять изменение диаметра во времени и рассчитывать параметры реакции. Прибор делает наблюдение более стандартизированным, однако не устанавливает неврологический диагноз по одному числу. Результат зависит от условий измерения, состояния глаза, качества изображения и правильной идентификации пациента и стороны.

Что происходит во время измерения

Оптическая система получает изображение зрачка, определяет его границу и отслеживает её в последовательности кадров. Световой стимул формирует контролируемое воздействие, после которого анализируется сужение и последующее изменение размера. Инфракрасное освещение используется для регистрации изображения; его следует отличать от стимула, вызывающего изучаемую реакцию. Геометрия прибора и защитный интерфейс помогают воспроизводить условия наблюдения.

Изменение диаметра представляет собой временную кривую. Из неё можно получить исходный размер, минимальный размер, относительную амплитуду сужения, задержку начала реакции и скорости. Эти параметры описывают разные особенности ответа. Одно значение диаметра не содержит информацию о скорости, а быстрый ответ не обязательно имеет ту же амплитуду, что другой ответ при иных исходных условиях.

Алгоритм должен отличать границу зрачка от век, ресниц, отражений и других деталей изображения. Поэтому автоматизация не отменяет необходимости получить пригодную оптическую запись. Если часть зрачка закрыта, положение нестабильно или изображение нарушено, вычисленная величина может быть недоступна либо ограничена по качеству. Показатель отказа измерения не следует заменять предположительным числом.

Основные параметры и их единицы

Параметр	Смысл	Что важно при сравнении
Исходный диаметр	Размер до зарегистрированного сужения	Освещение и предшествующая стимуляция
Минимальный диаметр	Размер в точке наибольшего сужения	Полнота и качество временной записи
Относительное сужение	Изменение диаметра относительно исходного	Это процент, а не миллиметры
Латентность	Интервал от стимула до начала выявленного ответа	Алгоритм определения начала и временное разрешение
Средняя скорость сужения	Средняя динамика диаметра на заданном участке	Не равна максимальной мгновенной скорости
Скорость расширения	Динамика восстановления размера	Продолжительность наблюдаемого участка
Интегральный индекс	Расчётное представление нескольких особенностей реакции	Методика конкретной платформы и ограничения интерпретации

Для арифметического примера: изменение диаметра с 4 до 3 мм составляет 1 мм, или 25% исходного диаметра. Изменение с 6 до 5 мм также составляет 1 мм, но около 16,7%. Поэтому одинаковая абсолютная разница не означает одинаковый относительный ответ. Эти числа иллюстрируют расчёт и не являются границами нормы или основанием для лечебного решения.

Скорость выражается в миллиметрах в секунду, а латентность — во времени. При переносе данных в электронную карту необходимо сохранять единицы и определения. Если система хранит только «реакцию» без пояснения, невозможно установить, имеется ли в виду индекс, процент изменения или описательная оценка. Такая неоднозначность особенно мешает сравнению данных разных приборов.

Что даёт стандартизация по сравнению с визуальной оценкой

При обычной оценке фонариком результат зависит от наблюдателя, освещения, длительности воздействия и субъективного определения размера. Автоматический прибор задаёт более воспроизводимый процесс и численные параметры. Это особенно полезно для последовательных наблюдений, когда требуется заметить динамику, а не только записать «реагирует» или «не реагирует».

Однако воспроизводимость не следует путать с диагностической специфичностью. Точно измеренная реакция может изменяться по разным причинам. На неё влияют состояние зрительного и вегетативного путей, фармакологические воздействия, местные особенности глаза и условия исследования. Пупиллометр измеряет ответ, но не устанавливает автоматически механизм его изменения.

Сохранение исходной кривой или видеопоследовательности, если это предусмотрено платформой, помогает разбирать сомнительные результаты. Одно интегральное число удобнее для обзора, но менее информативно для анализа качества. Поэтому при выборе системы важно понять, какие первичные параметры и данные доступны пользователю после завершения измерения.

Геометрия, освещение и контактный интерфейс

Правильное взаимное положение глаза и оптики необходимо для определения границы зрачка. Наклон, смещение и неполный обзор способны менять видимую форму. Если алгоритм рассчитан на определённую геометрию, нарушение этой геометрии не компенсируется автоматически только потому, что прибор вывел число. Инструкция конкретного устройства определяет условия позиционирования и допустимость измерения.

Окружающее освещение и предшествующие световые воздействия влияют на исходное состояние зрачка. Защитная насадка может уменьшать воздействие внешнего света и стабилизировать расстояние, но не отменяет необходимости единообразного процесса. При последовательном сравнении важно учитывать, не менялись ли условия между измерениями и достаточно ли корректно соблюдался предусмотренный порядок.

Повреждение орбитальных структур, выраженные местные изменения и другие ограничения должны оцениваться согласно инструкции. Нельзя применять прибор вопреки противопоказаниям ради получения численного результата. Контактные принадлежности имеют собственные правила использования и обработки; одноразовый пациентский элемент не становится многоразовым после протирания.

Моргание и качество сегментации

Моргание или частичное перекрытие зрачка может прервать наблюдение наиболее важного участка реакции. Если потеря кадров приходится на начало сужения, оценка латентности и скорости становится особенно чувствительной к качеству алгоритма. Если нарушен участок минимального размера, меняется расчёт амплитуды. Поэтому разные параметры одной записи могут иметь неодинаковую уязвимость к артефакту.

Отражения, загрязнение оптического окна и конденсат способны затруднять выделение границы. Регулярный контроль чистоты внешних оптических поверхностей выполняют средствами, разрешёнными производителем. Самостоятельная обработка абразивами или неподходящей жидкостью может повредить поверхность и создать устойчивую проблему, которую затем ошибочно принимают за особенность пациента.

Повторное измерение должно быть обосновано качеством записи и предусмотренным рабочим процессом. Нельзя многократно повторять тест до получения желаемого индекса и сохранять только удачный результат: это создаёт систематическое смещение. В исследовательских и клинических архивах полезно различать технически отклонённые попытки и полноценные измерения.

Индекс не равен диагнозу

Некоторые системы используют собственный интегральный показатель реактивности. Он объединяет особенности измеренного ответа и упрощает обзор. Но шкала и расчёт относятся к конкретной технологии. Показатель одного производителя нельзя автоматически считать эквивалентом похожего индекса другого устройства, даже если оба представлены несколькими цифрами.

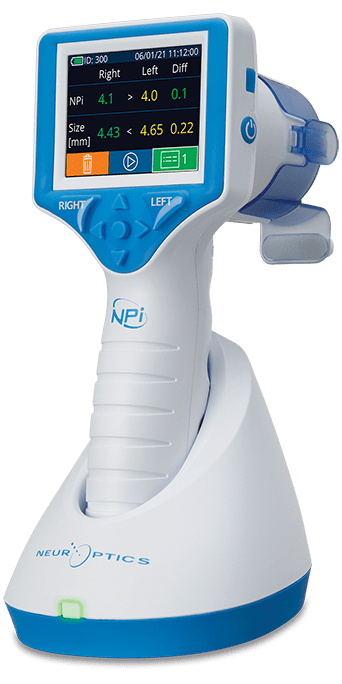

В инструкции NPi-300 результаты позиционируются как информация для оценки, а не самостоятельное средство постановки клинического диагноза. Это принципиальное ограничение: автоматическая обработка зрачковой реакции не заменяет осмотр, историю состояния, нейровизуализацию и другие методы. Изменение индекса требует профессиональной интерпретации в контексте пациента.

Нельзя использовать пупиллометрию как самостоятельное подтверждение смерти мозга, отсутствия повреждения или готовности к определённому вмешательству. Такие выводы выходят за пределы одной измеряемой реакции. Техническая статья должна объяснять свойства сигнала, а не превращать индекс в универсальное клиническое правило.

Парные измерения и идентификация

Правый и левый глаз необходимо различать на всех этапах: запуск, сохранение, просмотр и передача в медицинскую информационную систему. Ошибка стороны может создать ложную динамику асимметрии. Если измерения выполняются последовательно, важен также интервал между ними: это не всегда строго одновременная пара в одинаковых условиях.

Идентификация пациента не менее важна, чем оптическая точность. При использовании сканера штрихкода, пациентской памяти или внешнего считывателя следует проверить, на каком этапе данные связываются с записью. У некоторых платформ перенос в электронную карту осуществляется через дополнительные компоненты, а не прямым сетевым соединением самого пупиллометра. Архитектуру нужно выяснять по конкретному комплекту.

Этап	Возможная ошибка	Что должно сохраняться
Начало обследования	Выбран не тот пациент	Подтверждённый идентификатор
Выбор глаза	Перепутаны правая и левая стороны	Явная маркировка стороны
Регистрация	Непригодное изображение	Статус качества и факт неудачной попытки
Парное сравнение	Большой интервал или изменившиеся условия	Время каждого измерения
Экспорт	Потеря единиц или преобразование статуса в число	Определение поля, единицы и признак валидности
Повторная сессия	Смешаны данные разных пациентов	Границы сессии и корректная привязка принадлежности

Практический разбор: появилась асимметрия

В новой паре результатов обнаружено различие между глазами, которого не было ранее. Первый шаг анализа — проверить, действительно ли сравниваются соответствующие стороны и сопоставимые по времени измерения. Затем оценивают качество записи и изменения условий. Это не означает откладывать клиническую оценку: техническая проверка и оценка пациента должны дополнять друг друга.

Если выясняется, что один результат получен при частичном перекрытии зрачка или ошибочно записан под другой стороной, такую проблему необходимо документировать. Исправление не должно скрывать исходное событие из истории. Если качество подтверждено, асимметрия остаётся измеренным наблюдением, требующим клинической интерпретации, а не автоматического усреднения.

Организационный вывод — в интерфейсе и отчёте должны быть заметны сторона, время и статус качества. Красивый общий график без этих признаков способен сделать данные менее понятными. Для последовательного наблюдения полезнее две корректно маркированные серии, чем один смешанный тренд «зрачков».

Практический разбор: данные изменились после внедрения нового прибора

Отделение заменяет модель пупиллометра и отмечает систематическое отличие части показателей. Возможны различия светового протокола, длительности записи, алгоритма определения границы и вычисления скорости. Даже если физическая величина названа одинаково, условия её получения могут отличаться. Сравнение только средних значений до и после замены не отделяет эффект оборудования от изменения состава пациентов.

Для оценки перехода определяют, какие параметры действительно сопоставимы, сохраняют модель и версию программного обеспечения в данных, проверяют единицы и правила экспорта. В исследовательской работе отдельно анализируют согласованность и повторяемость, а не ограничиваются корреляцией. Высокая корреляция допускает постоянное систематическое смещение.

Не следует подгонять новые данные под старые произвольным коэффициентом. Сначала требуется обоснованная методика сопоставления. Если сопоставимость не подтверждена, границу смены платформы отмечают в архиве. Это позволяет не выдавать технологическое изменение за клиническую динамику и сохраняет интерпретируемость накопленной информации.

Критерии выбора системы

Критерий	Что уточнить	Практическая цель
Назначение	Разрешённые условия и группы пациентов	Соответствие клиническому процессу
Параметры	Диаметр, динамика, индекс, определения и единицы	Понимание каждого результата
Качество регистрации	Контроль изображения и обработка неудачной попытки	Исключение ложной точности
Первичные данные	Кривая, просмотр записи, экспорт	Возможность содержательного разбора
Идентификация	Пациент, сторона, время, пациентские принадлежности	Предотвращение смешения серий
Интеграция	Считыватель, промежуточное ПО, формат и статусы	Корректная электронная карта
Эксплуатация	Зарядка, очистка, оптическое окно, сервис	Готовность и стабильность измерения

При приёмке полезно проверить не только получение цифр, но и полный путь записи: правильная сторона, верное время, сохранение единиц и корректное отображение невалидного измерения. Отдельно проверяют, что принадлежности и очистка соответствуют инструкции. Паспортное разрешение диаметра не описывает автоматически достоверность каждого клинического теста при любом качестве изображения.

Частые вопросы

Пупиллометр заменяет неврологический осмотр?

Нет. Он даёт количественные данные об одном компоненте обследования. Причину изменения определяют с учётом клинической информации и других методов.

Можно ли сравнивать два глаза без отметки времени?

Это ограничивает интерпретацию. Последовательные измерения могут быть выполнены в изменившихся условиях, поэтому время каждого результата важно.

Почему диаметр и относительное сужение дают разное впечатление?

Одинаковое изменение в миллиметрах имеет разную долю при разных исходных диаметрах. Абсолютная и относительная характеристики отвечают на разные вопросы.

Всегда ли индекс разных приборов сопоставим?

Нет. Интегральные шкалы зависят от технологии и алгоритма. Сопоставимость необходимо подтверждать, а происхождение данных сохранять.

Нужно ли удалять неудачные измерения из истории?

Их следует отличать от пригодных результатов по статусу качества. Скрытое удаление и выбор только желательных значений мешают оценить реальную воспроизводимость процесса.
