Бодиплетизмограф — медицинская измерительная система, использующая изменения давления и объёма газа в специальной кабине для исследования механических свойств дыхательной системы. Он позволяет получать сведения о внутригрудном газовом объёме и, в соответствующей конфигурации, сопротивлении дыхательных путей. Это диагностическое оборудование: кабина не предназначена для лечебного воздействия давлением, как барокамера.
Основное отличие от обычной спирометрии состоит в измерительной задаче. Спирометр регистрирует воздух, проходящий через измерительный тракт при дыхательном манёвре. Бодиплетизмография позволяет оценивать газ, находящийся в грудной клетке, в том числе тот объём, который не выводится при обычном измерении жизненной ёмкости. Эти методы дополняют друг друга и часто входят в единую лабораторную систему.

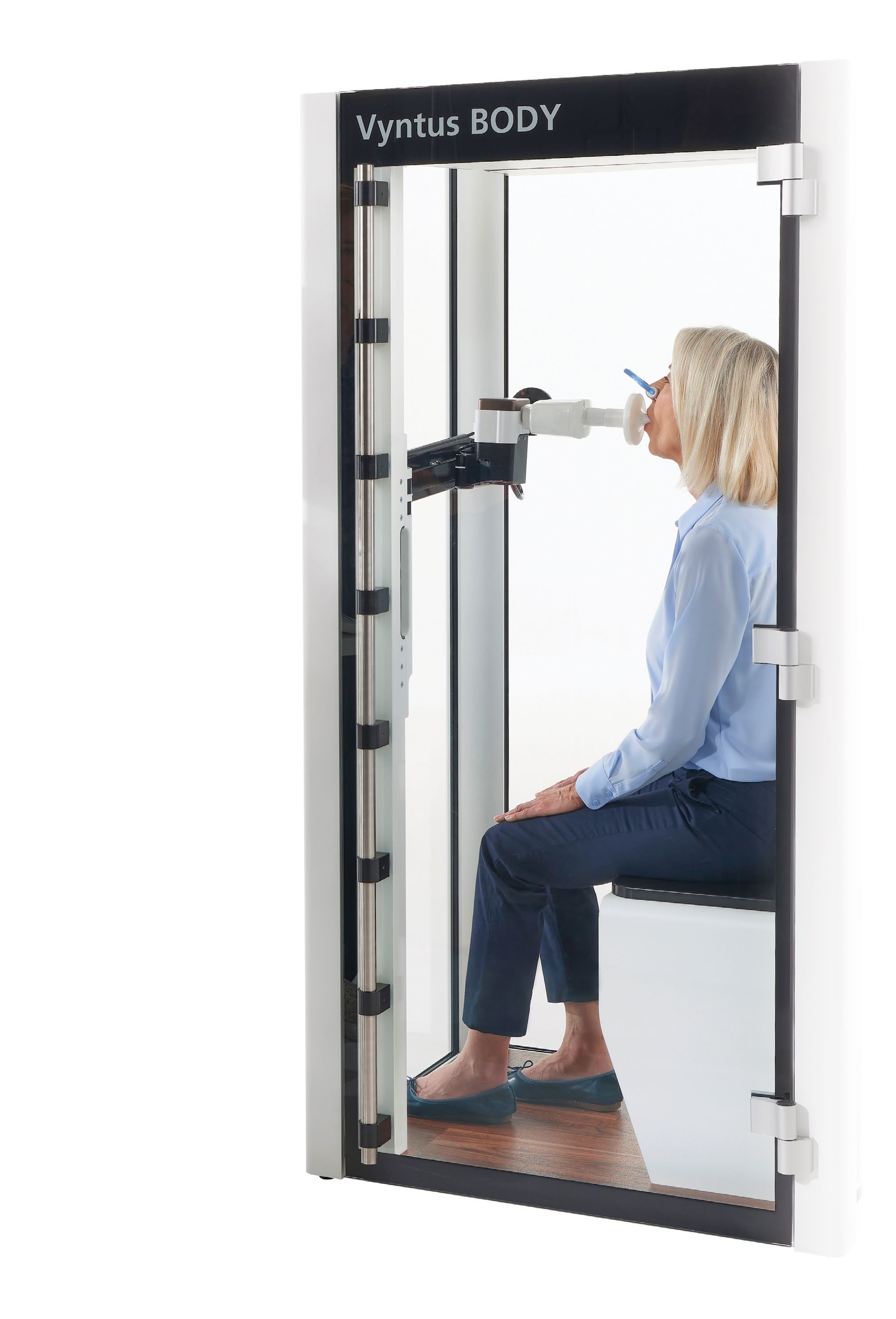

Зачем пациент находится в кабине
Кабина создаёт контролируемое пространство вокруг пациента. Небольшие изменения объёма тела при дыхательных усилиях связаны с изменениями давления газа внутри этого пространства. Одновременно система регистрирует параметры у рта и, в предусмотренных фазах исследования, использует управляемый затвор. Связь сигналов позволяет рассчитывать искомые величины на основе физических закономерностей сжатия газа.
Закрытая кабина не означает, что пациент дышит её воздухом без ограничений или что внутри создаётся лечебное повышенное давление. Дыхательный тракт, датчики и порядок манёвров организованы конкретной конструкцией. Для пользователя важно понимать назначение кабины, возможность связи с оператором и предусмотренный способ открытия, а не воспринимать её как герметичную лечебную капсулу.
Измерение чувствительно к условиям, которые могут казаться второстепенными: температурной стабилизации, утечкам, движениям, колебаниям внешнего давления и правильному положению пациента. Поэтому лабораторная организация является частью измерительного процесса. Точная электроника не отменяет необходимость подходящего помещения и подготовки системы.

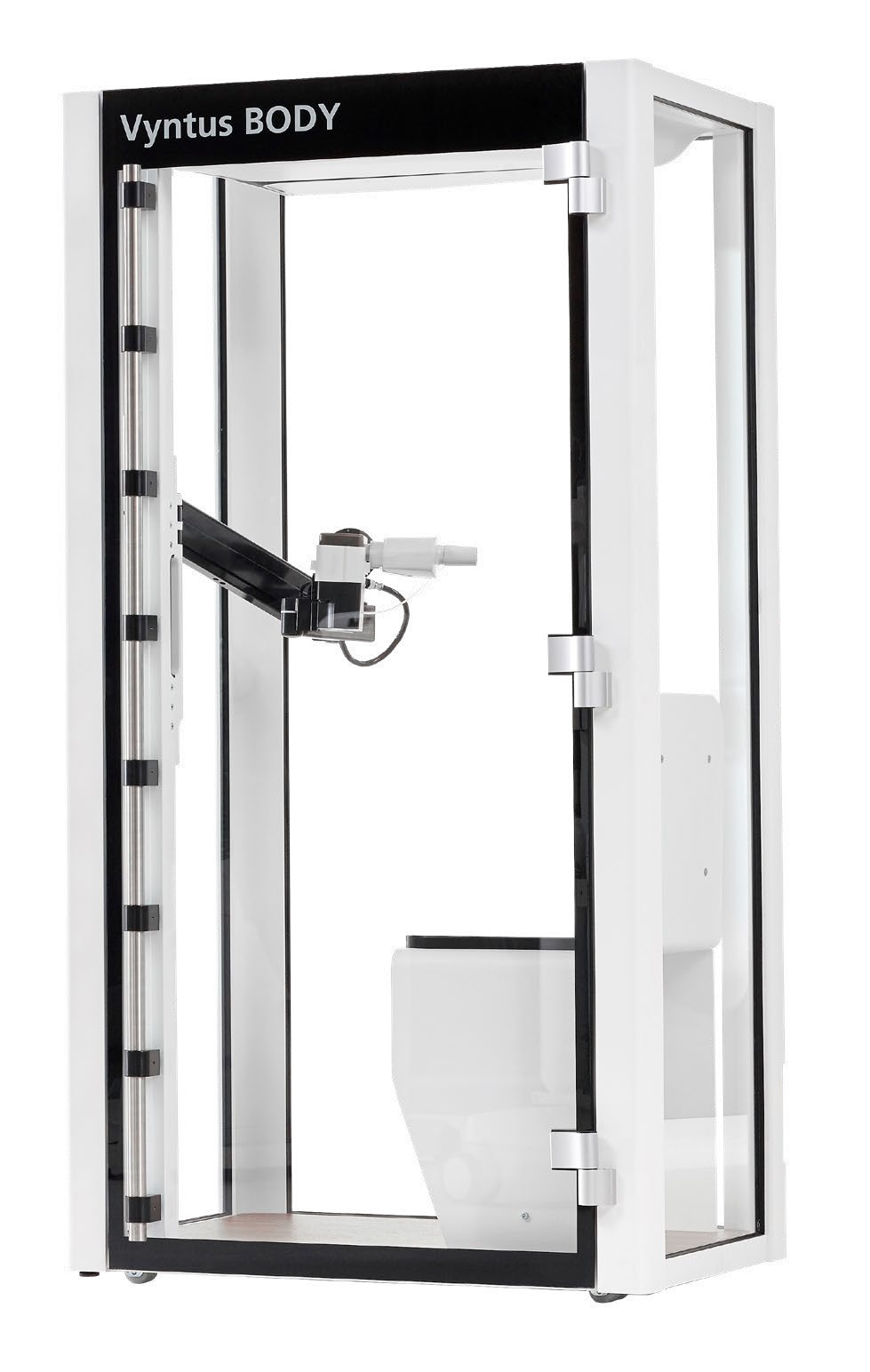

Из каких частей состоит комплекс
Основные компоненты — кабина с системой контроля давления, дыхательный измерительный узел, управляемый затвор, датчик давления у рта и компьютерная программа. В состав могут входить дополнительные модули функции внешнего дыхания, но они не являются автоматическим свойством любой кабины. Например, измерение диффузионной способности требует собственного газоаналитического оснащения.
Программное обеспечение согласует сигналы, рассчитывает показатели и отображает графики контроля качества. Для специалиста важен доступ к этим графикам: итоговое число не показывает, насколько корректно выполнен манёвр. Система должна позволять сохранять принятые и необходимые для анализа попытки вместе с комментариями оператора.
| Компонент | Что измеряет или обеспечивает | Что проверить при комплектации |
|---|---|---|
| Кабина | Контролируемую среду для регистрации изменений давления | Размеры, доступность, открытие двери и условия размещения |
| Датчик давления кабины | Малые изменения давления внутри кабины | Порядок проверки и устойчивость условий измерения |
| Дыхательный измерительный узел | Поток и связанные спирометрические данные | Совместимость фильтров, мундштуков и обработку |
| Датчик давления у рта | Сигнал, необходимый для предусмотренных расчётов | Калибровку, соединения и отсутствие утечек |
| Затвор | Кратковременное изменение условий дыхательного тракта по методике | Работоспособность и предусмотренное управление |
| Программная станция | Расчёты, графики, контроль и архив | Доступ к исходным манёврам и связанной спирометрии |
Какие лёгочные объёмы связаны между собой
Функциональная остаточная ёмкость описывает объём газа, остающийся в лёгких после обычного спокойного выдоха. Остаточный объём относится к газу после максимально возможного выдоха. Общая ёмкость лёгких включает весь объём после максимально возможного вдоха. Это разные величины, и их нельзя использовать как синонимы в техническом задании или отчёте.
Часть показателей получают сочетанием измеренного внутригрудного газового объёма со связанными дыхательными манёврами. Поэтому важна не только «работа кабины», но и корректность последующей или связанной спирометрии. Ошибка на одном этапе может перейти в расчёт другой величины. Программа должна сохранять связь между исходным измерением и использованными манёврами.
Измерение сопротивления дыхательных путей описывает другое свойство дыхательной механики. Сопротивление, специфическое сопротивление и проводимость связаны математически, но не являются одинаковыми названиями одного числа. При сравнении систем нужно уточнять, какие показатели реально доступны и по какой методике они рассчитываются. Более длинный список сокращений не гарантирует большую диагностическую ценность.
Бодиплетизмография и методы газового разведения
Измерение лёгочных объёмов возможно несколькими способами. Методы разведения и вымывания используют поведение газа при вентиляции, а бодиплетизмография — механические изменения давления и объёма. Из-за различия физических принципов результаты могут расходиться, особенно когда распределение вентиляции неоднородно. Это не позволяет автоматически объявить один прибор неисправным по сравнению с другим.
Плетизмографическая оценка охватывает сжимаемый внутригрудной газ, тогда как газовые методы зависят от его участия в обмене с дыхательным трактом в условиях исследования. Поэтому в отчёте следует сохранять обозначение метода. Динамическое наблюдение требует учитывать смену технологии, а не сравнивать числа так, будто они получены одним способом.
Ни один метод не свободен от ограничений. Бодиплетизмография чувствительна к технике выполнения и условиям в кабине, а газовые методы — к особенностям смешивания, утечкам и другим факторам. Выбор исследования является медицинским решением. При выборе оборудования задача заключается в обеспечении заявленного метода и прозрачного контроля его качества.
| Метод | Физическая основа | Что важно не перепутать |
|---|---|---|
| Спирометрия | Поток и объём воздуха через измерительный тракт | Не определяет остаточный объём непосредственно |
| Бодиплетизмография | Изменения давления и сжатие газа | Требует кабины и корректно согласованных манёвров |
| Газовое разведение | Изменение концентрации индикаторного газа | Зависит от сообщения исследуемого газа с дыхательным трактом |
| Многодыхательное вымывание | Изменение газового состава при последовательном дыхании | Это отдельная методика с собственными условиями качества |
| Измерение DLCO | Перенос тестового газа в рамках специальной процедуры | Не заменяется наличием плетизмографической кабины |
Почему правильная кабина — это не только её объём
Нужно оценивать возможность входа, посадки и размещения пациента с учётом задач учреждения. Ширина прохода, высота порога, регулировка сиденья и положение дыхательного узла влияют на фактическую доступность исследования. Удобный внешний вид не подтверждает пригодность для пациентов с ограниченной мобильностью: такие сценарии проверяют отдельно для конкретного исполнения.
Положение мундштука должно позволять выполнять исследование без вынужденной неудобной позы. Если пациенту приходится тянуться или менять положение тела, это осложняет выполнение и может влиять на качество сигналов. При демонстрации полезно оценить диапазон регулировок, доступ оператора и возможность быстрой подготовки без лишних перемещений компонентов.
Прозрачные стенки помогают наблюдать пациента, но не решают все вопросы общения. Нужны понятная связь, обзор и предусмотренный способ немедленного прекращения процедуры. Возможность открытия кабины и действия персонала должны соответствовать инструкции. Эргономика здесь связана не с декоративным оформлением, а с выполнимостью исследования.
Помещение и условия установки
Место для кабины выбирают с учётом размеров полного комплекса, движения персонала и доступа для обслуживания. Следует предусмотреть не только площадь основания, но и открытие двери, регулировки, компьютерное рабочее место и зону подготовки. Иногда именно эти требования определяют, поместится ли система в существующем кабинете.
Резкие изменения окружающего давления, вибрации и температурные воздействия способны мешать измерению малых сигналов. Поэтому размещение рядом с постоянно открываемой дверью или направленным потоком воздуха требует оценки. Конкретные ограничения устанавливает производитель; их нужно получить до установки, чтобы не исправлять неподходящее помещение после доставки.
Важны также электрическое питание, информационная сеть и организация хранения принадлежностей. Дополнительные газоаналитические модули могут предъявлять собственные требования. Если лаборатория планирует расширение, инфраструктуру согласуют по будущим методам, но не приписывают базовой системе функции, которых пока нет.
Контроль качества и проверка измерений
У бодиплетизмографа несколько измерительных каналов, поэтому проверка только потока не подтверждает исправность всего комплекса. Необходимы предусмотренные процедуры для давления, объёма и связанных расчётов. Используются специальные контрольные средства и модели в соответствии с методикой производителя и применимыми требованиями. Они должны быть включены в план оснащения лаборатории.
Проверка по известному объёму и биологический контроль решают разные задачи. Первый позволяет оценивать измерительную систему в заданных условиях; второй может помогать наблюдать её стабильность, но зависит от человека и выполнения манёвра. Биологический контроль не следует рассматривать как универсальную замену технической проверке.
В журнале фиксируют результаты контроля, обслуживание, изменения программных версий и условия, при которых возникли отклонения. Если после обновления меняется расчёт, специалист должен понимать причину. Стабильность итогового числа сама по себе не гарантирует правильность, особенно если исходные сигналы или расчётные связи не проверены.
Шесть критериев выбора лабораторной системы
Первый критерий — требуемые методы. Лёгочные объёмы, сопротивление, спирометрия, DLCO и дополнительные функциональные тесты перечисляют отдельно. Для каждого уточняют аппаратуру, лицензию и расходные материалы. Так можно сравнить законченные предложения и увидеть, какие функции доступны сразу, а какие требуют будущего дооснащения.
Второй критерий — доступность для пациентов. Важны размеры входа, посадка, допустимая нагрузка, регулировки и специальные варианты исполнения. Их оценивают с учётом профиля учреждения. Нельзя переносить характеристики доступной кабины из рекламного изображения на другую модификацию того же семейства.
Третий критерий — наблюдаемость качества. Оператору нужны информативные графики и понятные сообщения, а врачу — возможность пересмотра принятых измерений. Автоматическое усреднение должно оставаться проверяемым. Хороший интерфейс помогает увидеть причину отклонения и связать итог с конкретными манёврами.
Четвёртый критерий — контроль и обслуживание. Уточняют комплект проверочных средств, их собственное обслуживание и доступность сервисной поддержки. Необходимо понимать, кто восстанавливает работоспособность затвора, датчика давления или уплотнения. Исправный компьютер не означает, что измерительная часть системы пригодна к работе.
Пятый критерий — обработка дыхательного тракта. Проверяют перечень одноразовых компонентов, допустимую обработку многоразовых деталей и время подготовки. Работа с большим потоком пациентов требует устойчивой логистики расходных материалов. Удобство быстрой замены должно сочетаться с подтверждённой совместимостью и соблюдением инструкции.
Шестой критерий — информация и развитие. Нужны архив исходных манёвров, понятное обозначение метода, референсные данные и совместимость с медицинской системой. Возможность расширения оценивают по конкретным модулям и условиям установки. Обещание «универсальной платформы» имеет смысл только при известном пути дооснащения.
Типичные ошибки в техническом задании
| Формулировка или решение | Чем опасно | Как уточнить требование |
|---|---|---|
| «Полное исследование дыхания» без списка методов | Поставщики предлагают разные по объёму комплекты | Перечислить каждую измерительную методику |
| Учитывают только площадь основания | Не остаётся места для двери и персонала | Проверить полный план установки |
| Сравнивают объёмы без указания метода | Не учитывается различие физического принципа | Сохранять метод и условия в отчёте |
| Не включают контрольные средства | Невозможно организовать полноценную проверку | Согласовать средства и процедуры контроля |
| Считают DLCO стандартной частью кабины | Необходимый метод отсутствует в поставке | Проверить газоаналитический модуль отдельно |
| Принимают автоматический итог без графиков | Технические ограничения остаются незаметными | Обеспечить доступ к исходным манёврам |
Пример выбора для существующей лаборатории
В лаборатории уже есть спирометр, а требуется исследование статических объёмов. Сначала выясняют, можно ли связать имеющуюся систему с плетизмографическим комплексом на уровне методики и данных. Простое объединение двух PDF не равно единой измерительной последовательности. Иногда рациональнее использовать согласованный комплекс с общим архивом, но это должно следовать из задач и совместимости.
Если в дальнейшем планируется DLCO, следует заранее уточнить возможность установки модуля, требования к газам, дополнительное место и программные лицензии. Наличие свободного разъёма не является достаточным подтверждением расширения. В плане развития фиксируют состав будущего комплекта и условия, при которых он будет работать.
Связанные материалы энциклопедии
Другой метод исследования дыхания: что измеряет капнография
Частые вопросы
Бодиплетизмограф — это барокамера? Нет. Кабина является частью диагностического измерительного устройства. Её задача связана с регистрацией малых изменений давления и расчётами дыхательной механики, а не с проведением гипербарической терапии.
Можно ли заменить его обычным спирометром? Для измерения остаточного объёма и общей ёмкости лёгких обычной спирометрии недостаточно. Однако необходимость конкретного дополнительного метода определяет врач. Бодиплетизмография и спирометрия не конкурируют как два одинаковых способа измерить одну и ту же величину.
Почему результат отличается от газового метода? Физические принципы и чувствительность к распределению вентиляции различаются. Расхождение требует профессионального анализа качества и методики. Нельзя автоматически считать любое отличие доказательством неисправности или использовать результаты без указания способа получения.
Достаточно ли большой кабины для всех пациентов? Нет: имеют значение вход, сиденье, допустимая нагрузка, расположение дыхательного узла и возможность выполнения манёвров. Пригодность подтверждают для конкретного исполнения и условий, а не только по внутреннему объёму.
