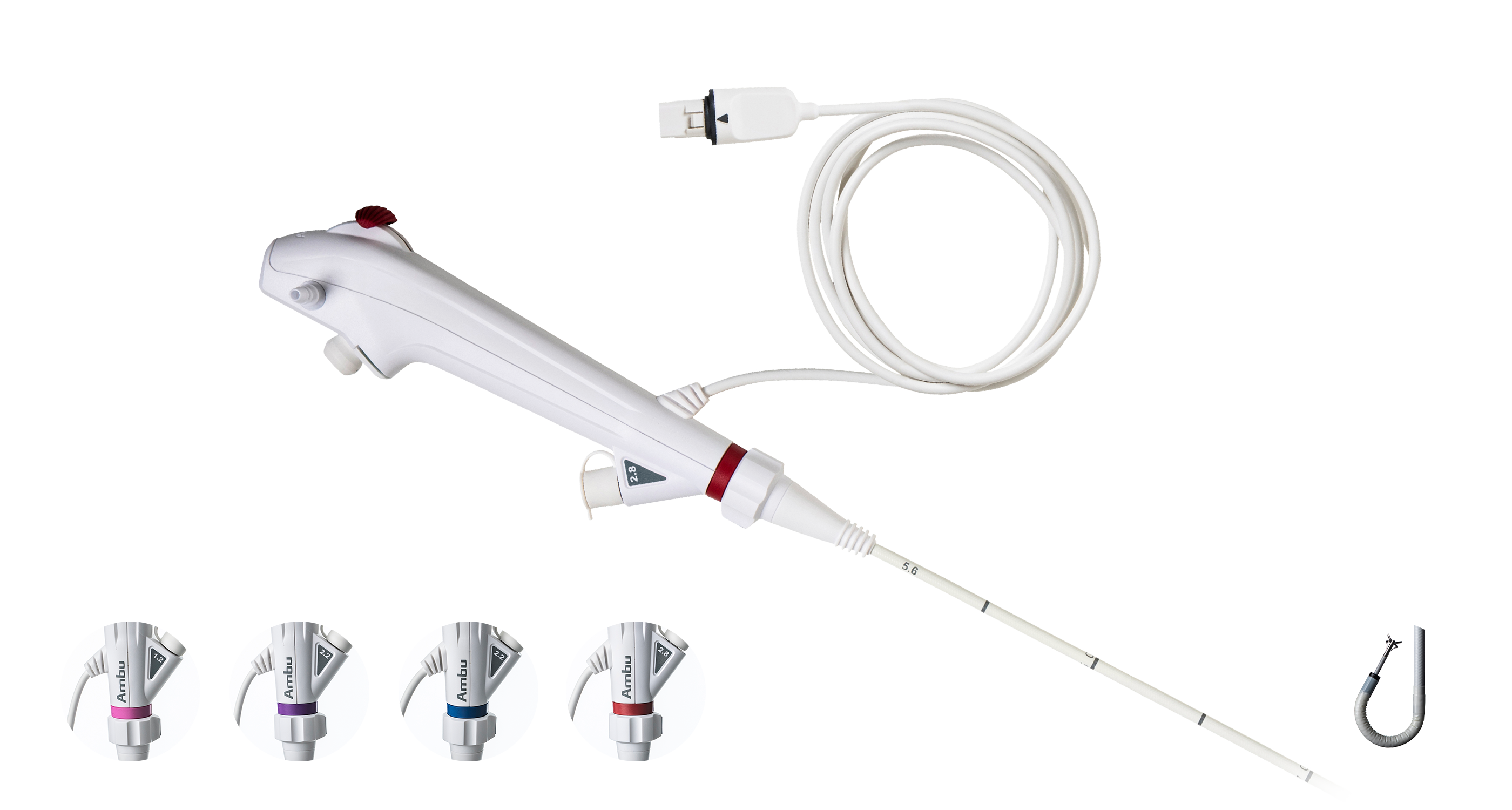

Бронхоскоп: рабочие каналы, оптика и комплект для исследования

Бронхоскоп как система доступа к дыхательным путям

Бронхоскоп предназначен для эндоскопической визуализации дыхательных путей и выполнения предусмотренных манипуляций через рабочий канал. В отличие от общего описания гибкого эндоскопа, при его выборе особенно важны соотношение наружного диаметра и просвета дыхательных путей, возможности аспирации и совместимость с используемыми инструментами. Изображение является лишь одной частью задачи: аппарат должен подходить к конкретному рабочему сценарию.

Гибкие видеобронхоскопы, фибробронхоскопы, жёсткие системы и ультразвуковые бронхоскопические комплексы имеют разные конструкции и назначение. Нельзя считать их вариантами одного универсального прибора, отличающимися только качеством картинки. Например, ультразвуковой канал требует специальной системы и принадлежностей, а жёсткий доступ формирует иной комплект рабочего места. Состав оборудования определяется предполагаемыми исследованиями.

Одноразовое и многоразовое исполнение также меняет организацию, но не отменяет проверку совместимости. Одноразовый прибор требует подходящего процессора, целой упаковки и предусмотренной функциональной проверки. Многоразовый — дополнительно валидированного процесса обработки, сушки, хранения и прослеживаемости. Оба подхода оценивают как полный цикл, а не как цену отдельной трубки.

При работе через эндотрахеальную трубку бронхоскоп занимает часть её просвета. Оставшееся пространство имеет значение для движения дыхательного газа, а аспирация дополнительно изменяет условия. Поэтому совместимость по проходному диаметру — только один элемент оценки. Команда заранее согласует способ мониторинга и организацию дыхательной поддержки; нельзя считать, что тонкий эндоскоп вообще не влияет на дыхательный тракт. Конкретное сочетание и выполнение определяются инструкциями и клинической задачей.

Отдельный вариант — эндобронхиальное ультразвуковое исследование. Конвексный ультразвуковой бронхоскоп и радиальный ультразвуковой мини-зонд, проводимый через подходящий канал, образуют разные комплекты. Для них проверяют не только видеопроцессор, но и ультразвуковую платформу, зонд, принадлежности и разрешённые сочетания. Наличие обычного видеобронхоскопа не означает готовности к любому виду EBUS. В ведомости оснащения эти сценарии разделяют, чтобы общий термин «бронхоскопия» не скрывал недостающие компоненты.

Наружный диаметр и рабочий канал — разные ограничения

Наружный диаметр определяет геометрические условия доступа, тогда как диаметр рабочего канала ограничивает инструмент и влияет на аспирацию. Увеличение канала может сопровождаться изменением наружных размеров и управляемости. Поэтому нельзя выбирать бронхоскоп только по одному из этих параметров. Требуется сопоставить доступ, инструментальную задачу и разрешённые условия применения.

В документации могут отдельно указываться диаметр вводимой части, дистального конца и максимальный диаметр определённого участка. Для прохождения через искусственные дыхательные пути важны именно ограничения изготовителя, а не приблизительное сравнение двух чисел. Номинальный размер не описывает весь профиль прибора и не учитывает оставшийся просвет для газового потока.

Рабочий канал также может иметь номинальный и минимальный размер. Инструмент должен быть совместим по диаметру, длине, характеристикам вводимой части и назначению. Если принадлежность проходит через прямой канал на столе, это не доказывает безопасной работы при изгибе дистального отдела. Комплект проверяют по документации обоих изделий, не применяя усилие как способ преодолеть несовместимость.

Управление дистальным концом и качество изображения

Изгибаемый участок задаёт направление обзора и доступа. Для сравнения важны диапазоны движения, характер управления, возможность поворота и поведение с введённым инструментом. Число градусов в паспорте не описывает всю эргономику: масса рукоятки, расположение рычага и сопротивление управления влияют на работу специалиста. Необычное сопротивление требует проверки, а не компенсации силой.

Видеотракт включает сенсор, освещение, процессор, кабель и монитор. Высокое разрешение дисплея не увеличивает автоматически разрешение источника. Кроме того, оценка изображения зависит от экспозиции, цветопередачи и состояния дистального окна. Загрязнение объектива, повреждение или неверная конфигурация могут снизить полезность изображения при формально исправном мониторе.

Дополнительные режимы обработки изображения необходимо отличать от новых физических каналов диагностики. Программное усиление контраста помогает визуализации в предусмотренных условиях, но не является самостоятельным подтверждением природы ткани. При внедрении персонал должен понимать, какой режим включён и как он обозначается в сохранённом изображении.

Аспирация и инструментальный канал

Аспирационный путь зависит от рабочего канала, клапана, соединения с источником разрежения и состояния системы. Подключение к мощному аспиратору не гарантирует достаточного потока через узкий или частично занятый канал. При введённом инструменте свободное сечение уменьшается; это необходимо учитывать при формировании комплекта и оценке рабочего сценария.

Клапаны и порты имеют конкретные функции и требования по совместимости. Неправильный клапан может изменить герметичность, а повреждённое уплотнение — нарушить работу или привести к загрязнению. Перед исследованием оценивают предусмотренную функциональность всего тракта. Проверка только наличия изображения оставляет аспирационную и инструментальную часть непроверенной.

Сбор материала требует согласованной системы принадлежностей и идентификации. Контейнер, соединения и маркировка являются отдельным этапом, а не второстепенной деталью бронхоскопа. Технически успешное получение материала теряет диагностическую ценность при ошибке идентификатора или нарушении установленного обращения с образцом. Поэтому рабочее место проектируют с учётом всей цепочки.

Совместимость процессора, инструментов и принадлежностей

Бронхоскоп подключают к совместимому процессору и системе отображения, подтверждённым для данной модели. Физически подходящий разъём или возможность получить картинку через переходник не равны официальной совместимости. Важны питание, управление освещением, программная поддержка и безопасность. Версия программного обеспечения может иметь значение при подключении новой серии приборов.

Инструменты подбирают по назначению и ограничениям канала. Для каждого уточняют размер, рабочую длину, особенности дистального участка и допустимое использование с данной системой. Если требуется дополнительная технология, её принадлежности проверяют как отдельную комбинацию. Универсальная фраза «подходит к большинству бронхоскопов» недостаточна для документированной комплектации.

При планировании резерва учитывают не только второй бронхоскоп. Может потребоваться доступный совместимый процессор, исправный кабель, клапаны и расходные материалы. Наличие запасного прибора другой платформы не решает проблему, если его некуда подключить. Технический резерв должен быть функциональным комплектом, а не списком предметов в шкафу.

Обработка многоразового бронхоскопа и одноразовое исполнение

Многоразовый бронхоскоп требует выполнения полного процесса обработки по его инструкции и действующим правилам учреждения. Каналы, клапаны и внешняя поверхность обрабатываются предусмотренным способом; автоматическая система не отменяет этапы, которые должны выполняться до неё. Герметичность, очистка, последующие процессы, сушка и хранение имеют разные задачи и не заменяют друг друга.

Тест герметичности помогает выявлять определённые дефекты оболочки, но не подтверждает чистоту внутреннего канала. И наоборот, внешне чистый прибор может иметь повреждение. При обнаружении дефекта действуют по инструкции, чтобы не усугубить проникновение жидкости и не подвергать пациентов риску. Нельзя продолжать использование до ремонта, ориентируясь только на сохранённое изображение.

Одноразовый бронхоскоп не предназначен для самостоятельной переработки в многоразовый. Для него проверяют целостность стерильного барьера, срок, условия хранения и функциональность перед применением. Преимущество отсутствия повторной обработки не исключает ошибок хранения, вскрытия и подключения. После использования соблюдают предусмотренный порядок обращения с изделием.

Практический разбор: инструмент подходит по диаметру, но плохо проходит

При комплектовании выбран инструмент с заявленным диаметром меньше номинального канала, однако движение затруднено. Возможны различия между номинальным и минимальным просветом, влияние длины, формы дистального участка или изгиба. Первое действие — прекратить попытку преодолеть сопротивление и проверить документированную совместимость, состояние канала и инструмента.

На техническом разборе выясняют, возникает ли проблема только при определённом положении изгибаемого отдела и использовалась ли разрешённая принадлежность. Нельзя проверять проходимость случайным металлическим предметом: это может повредить канал. Осмотр и дальнейшие действия выполняются по инструкции и сервисной процедуре.

Результатом становится уточнённая матрица совместимости, где указаны конкретные модели. Фраза «инструмент тонкий» заменяется проверяемыми характеристиками. Такая работа предотвращает повторение проблемы при смене персонала и помогает правильно формировать запас принадлежностей.

Практический разбор: изображение есть, аспирация недостаточна

Бронхоскоп подключён, картинка качественная, но аспирационный поток не соответствует ожидаемому. Проверяют источник разрежения, соединения, клапан, состояние канала и наличие инструмента в нём. Нельзя считать причиной исключительно внешний аспиратор или сразу увеличивать его установку: ограничение может находиться в другом участке тракта.

Сопоставляют ситуацию с предыдущими проверками и заменами принадлежностей. Если установлен другой клапан или соединитель, уточняют его совместимость. Для многоразового изделия учитывают возможное повреждение или нарушение обработки; для одноразового — исходный дефект и результаты функциональной проверки. При неисправности действуют по клиническому и техническому порядку учреждения.

Вывод для приёмки прост: демонстрация должна включать все требуемые функции, а не только красивое изображение. Рабочий комплект оценивают в предусмотренной конфигурации, включая аспирацию и совместимые инструменты. Иначе скрытая проблема обнаружится уже в условиях клинической работы.

Как сформировать комплект бронхоскопического рабочего места

Определяют типы исследований и пациентские группы, затем выбирают размеры, рабочий канал и управляемость. Следующий блок — процессор и изображение, после него — инструменты, аспирация и обращение с материалом. Отдельно проектируют обработку или снабжение одноразовыми изделиями, хранение и резерв. Эти критерии связаны: изменение типа бронхоскопа может потребовать пересмотра всей цепочки.

Проверяют документирование: сохранение кадров и видео, связь с пациентом, перенос в информационную систему и защиту от ошибочного присвоения. Изображение без правильной идентификации ограничивает последующую оценку. Если используются внешние накопители, порядок передачи должен предотвращать потерю данных и смешение исследований.

Обучение включает проверку перед использованием, распознавание повреждений, управление и обращения при отказе. Для многоразовой системы отдельно оценивают компетенции по обработке. Готовность рабочего места означает, что каждый этап обеспечен техникой, принадлежностями и процедурой, а не только наличием эндоскопа с большим рабочим каналом.

Частые вопросы

Больший канал всегда лучше?

Нет. Он связан с наружными размерами и конкретной задачей. Выбирают сочетание доступа, инструментов, аспирации и управляемости, а не максимальное число в отдельной строке.

Можно ли использовать любой инструмент меньшего диаметра?

Необходимо учитывать минимальный просвет, длину, форму и совместимость обеих инструкций. Прохождение в прямом положении не подтверждает работу при изгибе.

Одноразовый бронхоскоп не требует проверки?

Требует. Проверяют упаковку, срок, подключение и предусмотренные функции. Отсутствие повторной обработки не исключает дефектов и ошибок подготовки.

Тест герметичности подтверждает чистоту канала?

Нет. Герметичность и чистота относятся к разным свойствам. Полный процесс обработки и контроля нельзя заменить одним испытанием.
