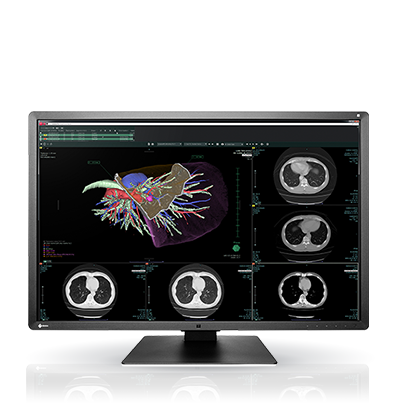

Что такое диагностический монитор
Диагностический монитор — устройство отображения медицинских изображений с характеристиками и назначением, подходящими для определённой профессиональной задачи. Его рассматривают как часть рабочей станции: изображение проходит через приложение, графическую подсистему, интерфейс передачи и сам дисплей. Ошибка в любом звене способна изменить вид данных.
Монитор для первичной интерпретации, экран для просмотра результатов и дисплей медицинского оборудования не обязательно взаимозаменяемы. Важны заявленное назначение, тип изображений и применимые требования. Наличие медицинского логотипа или режима с названием DICOM само по себе не подтверждает пригодность для любой диагностической задачи.
Качественный экран не добавляет информации, которой нет в исследовании, но помогает воспроизводимо представить имеющиеся данные. Его задача — поддерживать необходимые условия различения деталей и контрастов в реальном рабочем помещении. Поэтому оценка не сводится к максимальной яркости, размеру диагонали или стоимости матрицы.
Из чего складывается отображение
Матрица формирует пространственное распределение света, подсветка обеспечивает его источник в распространённых жидкокристаллических конструкциях, а управляющая электроника переводит входные значения в световой выход. Внутренние таблицы преобразования и средства стабилизации помогают поддерживать заданную характеристику. Реализация зависит от модели.
Графический адаптер и интерфейс должны передавать нужное разрешение, глубину представления и частоту обновления. Кабель с подходящим разъёмом не гарантирует одинаковые возможности всех подключений. Иногда ограничение возникает из-за режима порта, драйвера или настроек операционной системы, а не из-за панели.
Приложение просмотра выполняет преобразования медицинских данных: выбор окна, масштабирование, отображение серий и других объектов. Эти операции отличаются от аппаратной калибровки монитора. Изменение окна изображения не исправляет неправильную характеристику дисплея, а калибровка дисплея не отменяет необходимость корректной обработки в приложении.
Встроенные датчики могут контролировать подсветку, фронтальную яркость или окружающую освещённость. Они выполняют разные функции и не обязательно присутствуют одновременно. Наличие одного датчика не означает автоматического контроля всех характеристик, а автоматическая процедура требует правильной настройки и документирования.
Рабочие задачи и тип экрана
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Первичная интерпретация изображений | Требует соответствия назначению и программе качества. | Поддерживаемые модальности, ограничения и требования рабочего места. |
| Клинический просмотр | Используется для ознакомления с результатами в рабочем процессе. | Не подменяет диагностическое назначение без подтверждения. |
| Маммографическая рабочая станция | Имеет специализированные требования к представлению изображений. | Разрешённое применение конкретного монитора и всей станции. |
| Цветовые медицинские данные | Могут включать карты, фотографии и другие цветные объекты. | Цветопередачу и соответствующую настройку, а не только серую шкалу. |
| Многомониторная конфигурация | Позволяет сопоставлять исследования и выполнять несколько задач. | Согласованность экранов, геометрию размещения и поддержку приложения. |
Разрешение, диагональ и масштаб
Нативное разрешение — число элементов матрицы по двум направлениям. Диагональ описывает физический размер экрана. Два дисплея с одинаковым количеством пикселей могут иметь разный шаг пикселя и требовать разной организации рабочего расстояния. Поэтому «больше экран» и «больше деталей» — не одно и то же.
Медицинское изображение может содержать больше пикселей, чем доступная область дисплея. В таком случае приложение масштабирует данные или позволяет просматривать их по частям. Важны качество интерполяции, понятное обозначение масштаба и удобное перемещение. Нельзя считать, что любое изображение целиком на экране показано без изменения пространственного представления.
Ориентация, соотношение сторон и рабочая область определяют, как размещаются серии. Один широкий экран может заменить несколько панелей в определённой конфигурации, но удобство зависит от приложения и задач. Разделение области программным способом не создаёт независимые физические дисплеи с отдельной калибровкой.
Разрядность входного сигнала и внутренняя обработка связаны, но не идентичны. Большая внутренняя таблица помогает точнее формировать выходную характеристику, однако количество одновременно передаваемых градаций определяется всей цепочкой. Число в рекламной палитре нельзя напрямую считать количеством различимых медицинских деталей.
Яркость, контраст и GSDF
Максимальная яркость описывает техническую возможность, а рабочая калиброванная яркость — выбранное состояние для конкретного применения. Они могут существенно различаться. Работа на максимуме не является универсальной целью: важны стабильность, ресурс и условия просмотра. Рекомендации для одной модели не переносят на другую без проверки.
Нижний уровень светимости и отражённый окружающий свет влияют на различение тёмных участков. Если в экране отражается светильник или окно, фактическое представление изображения меняется даже при правильной электронной калибровке. Поэтому контраст следует оценивать в рабочей среде, а не только по паспортному отношению максимального и минимального уровней.
DICOM GSDF описывает стандартизованную функцию отображения градаций серого с учётом зрительного восприятия. Она помогает согласовать представление серой шкалы. При этом сама часть стандарта не задаёт универсальную необходимую яркость, диапазон или пригодность монитора для конкретной модальности. Соответствие GSDF не равно полной оценке качества.
Цветной монитор может быть откалиброван для отображения серой шкалы по GSDF, но цветовые данные требуют отдельного понимания цветопередачи. GSDF не является универсальным стандартом для точности цвета. Если на рабочем месте используются разные типы данных, важно знать, как приложение и монитор выбирают соответствующее представление.
Однородность по площади важна при сравнении участков изображения. Одинаковый входной уровень не должен создавать непредусмотренные заметные различия из-за характеристик панели. Средства компенсации помогают, но не отменяют проверки. Неравномерность стареющего дисплея может быть незаметна на ярком интерфейсе и проявляться на медицинских данных.
Характеристики без рекламного упрощения
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Нативное разрешение | Число элементов матрицы. | Соответствие задачам и масштабированию приложения. |
| Калиброванная яркость | Рабочий световой выход после настройки. | Не путать с максимальной паспортной яркостью. |
| Минимальный уровень и отражения | Определяют представление тёмных участков в помещении. | Оценивать окружающий свет и расположение экрана. |
| GSDF | Стандартизованная функция для серой шкалы. | Не считать её заменой требований к разрешению, яркости и назначению. |
| Однородность | Согласованность отображения по площади. | Проверять предусмотренной программой, а не только в центре. |
| Разрядность цепочки | Определяет доступное представление уровней сигнала. | Учитывать приложение, адаптер, интерфейс и монитор вместе. |
Контроль качества и эксплуатация
При вводе рабочего места фиксируют конфигурацию и результаты предусмотренных проверок. Это создаёт исходную точку для оценки изменений. Если позднее заменён монитор, графический адаптер или программное обеспечение, нельзя автоматически считать систему неизменной только потому, что изображение открывается.
Визуальные тестовые изображения помогают обнаружить очевидные проблемы, но не заменяют все измерения. Инструментальная проверка оценивает характеристики, которые трудно надёжно определить на глаз. Состав и частота процедур задаются применимыми требованиями, назначением и программой качества учреждения.
Автоматическая калибровка удобна для регулярной работы, однако должна быть организована так, чтобы процедура действительно завершалась и результаты сохранялись. Сообщение о запланированной проверке не равно успешному результату. Важны уведомления об ошибках и ответственность за их разбор.
Подсветка и другие компоненты меняются со временем. Стабилизация может компенсировать часть изменений в пределах своих возможностей, но не обеспечивает бессрочное сохранение характеристик. Когда заданное состояние недостижимо, требуется техническое решение, а не отключение предупреждения.
Очистка экрана должна учитывать покрытие и рекомендации изготовителя. Агрессивное средство или абразивное воздействие может изменить отражение и видимость изображения. Загрязнение также способно имитировать локальный дефект. Поэтому уход относится не только к внешнему виду рабочего места, но и к качеству отображения.
Как выбирать диагностическую рабочую станцию
Первый критерий — точное назначение. Определяют, какие исследования будут интерпретироваться, какие данные нужно сопоставлять и какие специализированные требования применяются. Название серии мониторов не заменяет проверку конкретной модели и комплектации.
Второй критерий — пространственное представление. Разрешение, размер и ориентацию выбирают вместе с приложением, типичным количеством серий и рабочим расстоянием. Полезно оценить реальные рабочие сценарии, а не только тестовую фотографию на максимальном экране.
Третий критерий — фотометрическая стабильность. Проверяют калиброванную яркость, однородность, средства контроля и возможности ведения истории. Если учреждение использует много рабочих мест, важно централизованно видеть их состояние и своевременно реагировать на несоответствия.
Четвёртый критерий — интеграция. Уточняют совместимость графической подсистемы, кабелей, драйверов и медицинского приложения. Проверяют масштабирование интерфейса, работу нескольких экранов, сохранение настроек и отсутствие непредусмотренных цветовых преобразований операционной системы.
Пятый критерий — помещение и эргономика. Регулировка высоты, наклона, взаимное положение экранов, отражения и освещение влияют на длительную работу. Не следует компенсировать неудобное место постоянным повышением яркости.
Шестой критерий — поддержка. Важны сервис, доступность совместимых замен, калибровочных средств и документирование изменений. Для критичного рабочего места нужен понятный порядок действий при отказе, чтобы временная замена не оказалась неподходящей для диагностического применения.
Разбор рабочих ситуаций
Ситуация: один и тот же снимок на двух экранах выглядит по-разному. Сначала проверяют одинаковость данных, окна, масштаба и настроек приложения. Затем оценивают режимы дисплеев, калибровку и освещение. Нельзя по одному различию сразу обвинять томограф или выбирать более контрастную картинку как правильную.
Ситуация: после обновления компьютера пропали плавные переходы серого. Возможны изменения драйвера, глубины сигнала, режима интерфейса или таблиц преобразования. Повторная настройка только монитора может не устранить причину. Проверяют всю цепочку отображения и фиксируют восстановленную конфигурацию.
Ситуация: в тёмном кабинете изображение приемлемо, а днём детали теряются. Это может быть связано с отражённым светом и изменением условий просмотра. Решение начинается с оценки помещения и расположения рабочего места, а не с произвольного увеличения контраста каждого исследования.
Ситуация: встроенная проверка сообщает несоответствие, хотя сотруднику картинка нравится. Субъективное впечатление не отменяет измерительного результата. Проверяют корректность процедуры, состояние датчика и историю изменений, после чего принимают техническое решение по установленному порядку.
Ошибки при выборе и настройке
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Покупать по максимальной яркости | Максимум не описывает рабочую стабильность. | Оценивать калиброванное состояние и ресурс. |
| Считать DICOM-режим полной сертификацией задачи | GSDF касается определённой функции отображения. | Проверять назначение и остальные характеристики. |
| Игнорировать графическую карту | Она участвует в передаче изображения. | Проверять полную конфигурацию станции. |
| Сравнивать экраны с разными окнами | Различие может создавать программа просмотра. | Сначала привести отображаемые данные к сопоставимым условиям. |
| Не учитывать освещение | Отражения изменяют фактический контраст. | Оценивать место в обычных рабочих условиях. |
Частые вопросы
Можно ли использовать бытовой монитор? Решение определяется назначением и применимыми требованиями, а не только внешним качеством изображения. Для диагностической задачи требуется подтверждённая пригодность и программа качества всей станции.
Цветной монитор хуже монохромного? Универсального ответа нет. Конкретные характеристики и назначение важнее общего типа. Цветной экран может быть необходим для части данных, а соответствие серой шкалы проверяется отдельно.
Нужна ли калибровка нового дисплея? Заводская настройка не отменяет проверки установленного рабочего места. Влияют подключение, приложение и окружающая среда. Объём действий определяется документацией и программой качества.
Почему не достаточно фотографии тестовой таблицы? Камера, освещение и обработка снимка добавляют собственные искажения. Фотография может показать грубую проблему, но не заменяет измерение характеристик дисплея.
Можно ли переносить настройки с другого кабинета? Только с учётом одинаковости оборудования и условий. Число в меню яркости не является универсальной физической величиной для всех моделей.
Нужен ли один большой экран вместо двух? Это зависит от задач, приложения и эргономики. Проверяют удобство сопоставления серий, доступную область, масштаб и качество по всей поверхности, а не принимают решение только по диагонали.
