Цифровой рентгеновский детектор: устройство и критерии выбора

Что такое цифровой рентгеновский детектор

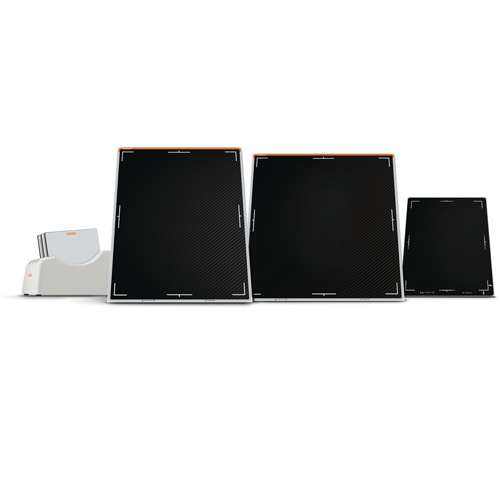

Цифровой рентгеновский детектор — приёмник, который преобразует распределение прошедшего через объект рентгеновского излучения в электронные данные изображения. В плоскопанельной системе чувствительные элементы образуют матрицу, а электроника считывает и передаёт сигнал. Детектор является частью измерительной цепочки вместе с генератором, геометрией съёмки, средствами обработки и отображения.

Внешне кассетная панель может напоминать традиционную кассету, но внутри находится самостоятельный электронный прибор. Его совместимость не определяется только размерами корпуса. Необходимо согласование с системой получения изображения, способом синхронизации, программным обеспечением и допустимыми рабочими режимами.

Детекторы для общей рентгенографии, динамической визуализации и специализированных задач могут существенно различаться. Нельзя считать, что переносная панель для одиночных снимков подходит для рентгеноскопии или маммографии. Назначение, разрешённые применения и характеристики должны быть подтверждены документацией конкретного изделия.

Прямое и непрямое преобразование

При непрямом преобразовании сцинтиллятор сначала переводит энергию рентгеновского излучения в свет, а фоточувствительная матрица регистрирует световой сигнал. В разных изделиях используются различные сцинтилляционные материалы и конструкции. Распространённые обозначения CsI и GOS описывают материал, но не исчерпывают различия между панелями.

При прямом преобразовании рентгеновское излучение создаёт электрический заряд в соответствующем чувствительном материале без промежуточного светового этапа. Применимость такой технологии зависит от типа исследования и конструкции. Слово «прямой» не означает автоматического превосходства во всех задачах: сравнение требует системных характеристик и реальных условий использования.

Матрица и считывающая электроника определяют дискретизацию, шум, скорость передачи и особенности калибровки. Подложка может быть выполнена по разным технологиям, что влияет на массу и механические свойства. Ударопрочность конкретной модели нельзя выводить из общего названия материала или переносить с другой панели того же семейства.

Переносной детектор включает питание, аккумулятор и средства связи, если это предусмотрено конструкцией. В стационарном варианте питание и передача могут быть организованы иначе. Зарядка, охлаждение, температурный режим и условия обработки остаются частью требований к эксплуатации, даже когда прибор выглядит как простая плоская пластина.

Основные конструктивные варианты

Пиксель, разрешение и эффективность

Шаг пикселя определяет расстояние между соседними элементами дискретизации. Меньший шаг расширяет потенциальную способность представлять мелкие детали, но итоговая детализация зависит также от преобразования сигнала, геометрической нерезкости, движения и обработки. Простое сравнение количества мегапикселей не показывает качество медицинского изображения.

MTF описывает передачу контраста структур разной пространственной частоты. Это полезнее одного слова «резкость», поскольку разные детали могут передаваться неодинаково. Сравнивать кривые нужно при сопоставимых условиях и определениях. Программное усиление границ способно сделать картинку визуально резче, не улучшая исходную передачу информации детектором.

DQE характеризует эффективность использования входной информации с учётом шума. Она зависит от пространственной частоты, качества пучка и условий измерения. Высокое значение в одной точке не описывает всю систему. Из него нельзя напрямую вывести универсальное снижение дозы для каждого пациента и исследования.

Динамический диапазон позволяет регистрировать сигнал в определённых пределах, но широкая широта цифровой системы не отменяет оптимизации экспозиции. Изображение может выглядеть приемлемо после обработки при неоптимальной нагрузке. Поэтому контроль качества включает предусмотренные показатели экспозиции и анализ повторов, а не только визуальную оценку яркости.

Активная область отличается от наружных размеров панели. Для выбора важны доступный охват, неактивные края, ориентация и размещение в держателе. Если панель помещается в слот, это ещё не подтверждает правильное положение рабочей зоны относительно поля и средств автоматического контроля экспозиции.

Как читать характеристики

Синхронизация и совместимость

Для получения изображения детектор должен быть готов к экспозиции и согласован с рентгеновской системой. В одних конфигурациях применяется явная синхронизация, в других предусмотрено автоматическое обнаружение излучения. Наличие такого режима не делает панель универсально совместимой с любым генератором и любой техникой снимка.

Программная совместимость включает драйверы, калибровки, обработку, передачу служебных данных и управление рабочим процессом. Поддержка DICOM относится к обмену медицинскими объектами и не заменяет совместимость детектора с консолью. Система может корректно отправлять снимки в архив, но не работать с произвольной панелью.

При модернизации существующего кабинета проверяют всю цепочку: размещение панели, рабочую область, синхронизацию, режимы генератора, решётку и обработку. Изменение приёмника может потребовать технической оценки параметров и программы качества. Нельзя считать, что цифровая замена кассеты автоматически сохраняет прежние условия изображения.

Общий парк переносных панелей удобен только при подтверждённом использовании на соответствующих системах. Важно знать, где хранятся калибровочные данные, как определяется экземпляр и как предотвращается выбор не той панели. Перемещение между кабинетами должно оставлять понятную историю состояния и обслуживания.

Эксплуатационные риски и качество

Неоднородность отклика и дефектные элементы учитываются предусмотренными калибровками и коррекциями. Эти средства не отменяют необходимости технического контроля. Появление новой линии, пятна или устойчивой структуры требует оценки причины, даже если программа частично маскирует дефект.

Остаточный сигнал, задержка отклика и особенности считывания особенно важны для последовательных изображений. Конкретное поведение зависит от конструкции и режима. Нельзя переносить оценку одиночного снимка на динамический сценарий без проверки соответствующих характеристик.

Механическая нагрузка распределяется неравномерно. Допустимая нагрузка на всю поверхность не означает разрешение локального давления любой величины на край или небольшую точку. Условия поддержки и размещения определяются инструкцией. Повреждение корпуса может сопровождаться нарушением внутренней матрицы, которое не видно снаружи.

Беспроводная связь зависит от среды. Потеря соединения не должна трактоваться одинаково для всех систем: важно знать, сохраняет ли конкретная панель данные, как восстанавливает передачу и как исключается повторная экспозиция из-за ошибочного предположения об отсутствии изображения. Эти свойства проверяют до эксплуатации в рабочем маршруте.

Средства очистки и дезинфекции должны быть совместимы с материалами. Рейтинг защиты от проникновения жидкости не является разрешением на любой способ погружения или обработку. Разъёмы, швы и аккумуляторные отсеки имеют собственные ограничения. Чехол тоже должен соответствовать назначению и не мешать позиционированию.

Критерии выбора панели

Первый критерий — тип исследования и существующая платформа. Нужно точно определить, предназначена ли панель для общей рентгенографии, передвижной работы или иного применения. Подтверждённая совместимость с конкретной системой важнее внешней универсальности.

Второй критерий — поле и геометрия. Учитывают типичные области обследования, размеры держателей, возможность ориентации и неактивные края. Большая панель может быть удобна для охвата, но менее удобна при определённом размещении. Выбор должен учитывать реальные рабочие сценарии.

Третий критерий — качество измерения. Сопоставляют MTF, DQE, шум и устойчивость в нужных условиях. Демонстрационные изображения рассматривают вместе с параметрами получения и обработки. Сильная обработка не должна скрывать отсутствие требуемой исходной информации.

Четвёртый критерий — механика и обращение. Масса, ручки, фиксация, защита и допустимая нагрузка влияют на ежедневную работу. Проверяют, как панель извлекают, переносят и размещают, где она заряжается и как защищается от падения.

Пятый критерий — сервис и управление парком. Важны доступность аккумуляторов, поддержка программ, сроки замены и документированная процедура контроля после повреждения или ремонта. Возможность резервной работы определяют заранее, а не после отказа единственного приёмника.

Разбор ситуаций

Ситуация: снимок выглядит достаточно ярким, но технический показатель экспозиции систематически изменился. Цифровая обработка может компенсировать внешний вид, поэтому визуальная яркость не доказывает неизменность условий. Анализируют калибровку, позиционирование, выбор области обработки и техническую цепочку с ответственными специалистами.

Ситуация: после переноса панели в другой кабинет появляются сбои. Проверяют подтверждённую совместимость, выбор экземпляра, связь, синхронизацию и конфигурацию консоли. Нельзя решать проблему повторными снимками до выяснения, получены ли и сохранены исходные данные.

Ситуация: на изображениях появилась постоянная вертикальная линия. Причиной может быть детектор, кабель, считывание или обработка. Требуется предусмотренная техническая проверка, а не попытка скрыть линию изменением окна просмотра. Сохранение контрольных данных помогает оценить изменение во времени.

Ситуация: выбирается панель с меньшим пикселем, но изображения не становятся полезнее. Ограничением могут быть движение, геометрическая нерезкость или статистика сигнала. Приобретение более плотной матрицы не устраняет эти факторы. Качество оценивается для всей системы и конкретной задачи.

Ошибочные выводы и правильная проверка

Частые вопросы

Чем DR отличается от CR? В DR электронный детектор формирует цифровые данные непосредственно в системе получения изображения. В CR используется запоминающая пластина, которую затем считывают отдельным устройством. Оба подхода цифровые, но рабочий процесс и конструкция различаются.

Можно ли выбрать детектор только по сцинтиллятору? Нет. Материал важен, но результат зависит от толщины, структуры, матрицы, электроники и обработки. Нужны характеристики конкретного изделия.

Нужен ли аккумулятор всем панелям? Нет. Питание зависит от конструкции. У переносных беспроводных моделей аккумулятор обычно является частью рабочего процесса, а у других конфигураций схема может отличаться.

Что означает автоматическое обнаружение экспозиции? Это предусмотренный способ запуска регистрации при обнаружении излучения. Его условия и ограничения задаёт изготовитель; он не отменяет проверку совместимости.

Можно ли использовать обычный экран для оценки качества детектора? Для технической и диагностической оценки требуется соответствующая среда отображения. Неисправный или неправильно настроенный монитор способен скрыть дефект либо создать ложное впечатление недостатка панели.

Нужна ли повторная проверка после ремонта? Изменение аппаратной или программной части может повлиять на измерение. Объём проверки определяется документацией и принятой программой качества, а не только фактом включения прибора.
