CR-система: компьютерная рентгенография и считывание пластин

Что такое CR-система

CR, или computed radiography, — технология цифровой рентгенографии с запоминающей люминофорной пластиной. Во время экспозиции пластина сохраняет скрытое распределение сигнала, а затем отдельный считыватель преобразует его в цифровое изображение. Это принципиально отличается от плоскопанельного DR-детектора, который передаёт электронные данные без такого отдельного этапа чтения кассеты.

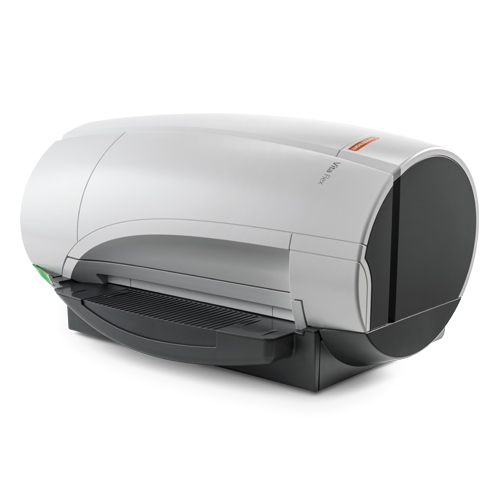

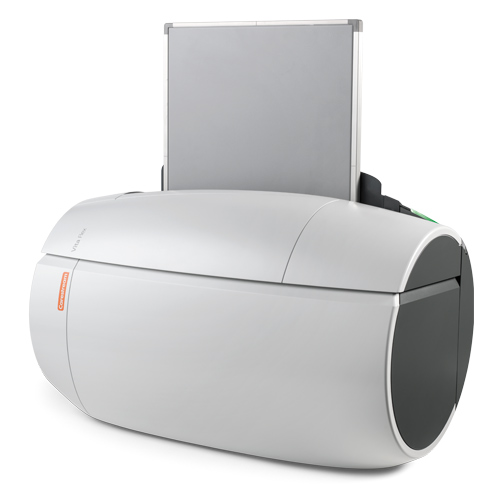

CR-система обычно включает совместимые кассеты и пластины, считыватель, рабочую станцию и программное обеспечение. Рентгеновский генератор остаётся отдельной частью комплекса. Сам считыватель не создаёт рентгеновский пучок и не заменяет оборудование для экспозиции.

Технология позволяет организовать цифровой процесс с кассетным приёмником, но не делает любую существующую рентгеновскую установку автоматически совместимой. Нужно проверить геометрию, держатели, рабочие режимы и всю программу качества. Название CR описывает метод, а не универсальное назначение для всех модальностей.

Пластина, кассета и скрытое изображение

Запоминающая пластина содержит материал, в котором рентгеновское воздействие создаёт состояние, доступное последующему оптическому считыванию. Во время чтения стимулирующее излучение вызывает световой отклик, который регистрируется и переводится в цифровые данные. Конкретная оптическая схема зависит от конструкции считывателя.

Кассета защищает пластину и обеспечивает предусмотренное размещение в рабочем процессе. Пластина и кассета не являются произвольными взаимозаменяемыми аксессуарами. Размер, тип материала, механика транспортировки и идентификация должны соответствовать устройству и программной конфигурации.

После чтения предусмотренный процесс стирания удаляет остаточный сигнал для следующего использования. Если стирание выполнено недостаточно или условия применения нарушены, может появиться наложение остаточного изображения. Это технический артефакт, а не новая анатомическая структура.

Скрытый сигнал меняется со временем и зависит от условий хранения. Поэтому задержка между экспозицией и считыванием должна соответствовать рабочей процедуре и инструкции. Нельзя считать кассету неограниченно стабильным носителем уже готового цифрового снимка.

Пластина чувствительна к физическому состоянию и загрязнениям. Царапины, повреждения поверхности и посторонние частицы могут оставлять повторяющиеся структуры. В отличие от случайного движения пациента такие дефекты способны возвращаться на разных исследованиях, выполненных с одной кассетой.

Элементы CR-комплекса

Разрешение и качество изображения

Шаг считывания определяет дискретизацию цифровых данных, но не является единственным ограничением детализации. Рассеяние света в материале, оптическая система, геометрическая нерезкость и движение влияют на итог. Поэтому режим с меньшим пикселем не гарантирует пропорционального увеличения полезной информации.

Разные режимы считывания могут менять время обработки и размер файла. Повышенная детализация должна быть нужна конкретной задаче. Если ограничением является геометрия или движение, более плотная сетка считывания не исправит исходную потерю информации.

Шум зависит от зарегистрированного сигнала и характеристик системы. Цифровая обработка позволяет менять яркость и контраст, но не превращает недостаточную информацию в полноценную. Одновременно широкая широта может скрывать неоптимальную экспозицию за привычным внешним видом изображения.

Показатели экспозиции следует понимать в контексте конкретной системы и стандартизованной реализации. Их нельзя считать прямой дозой пациента или переносить одинаковое числовое значение между несовместимыми шкалами. Для контроля используют установленную программу качества и профессиональную оценку.

Обработка должна соответствовать исследуемой области и условиям получения. Ошибка выбора программы или распознавания поля может существенно изменить вид изображения. При этом исходная экспозиция не меняется, а интерфейс способен создать ложное впечатление правильной техники за счёт автоматического преобразования.

Производительность и организация потока

Паспортное количество пластин в час характеризует определённый режим работы считывателя. В реальном кабинете добавляются транспортировка кассеты, идентификация, загрузка, проверка изображения и возврат пластины. Поэтому техническая скорость не равна числу пациентов в час.

Размер пластины и режим разрешения могут влиять на время считывания. При сравнении нужно уточнять условия, а не выбирать максимальное число из брошюры. Несколько типичных исследований полезнее для оценки рабочего процесса, чем один быстрый тест с маленькой кассетой.

Общий считыватель для нескольких кабинетов требует продуманной логистики. Кассеты должны сохранять связь с правильным исследованием на всём пути. Если идентификация основана на устной передаче или положении стопки, риск ошибки растёт независимо от качества самого аппарата.

Количество кассет определяет возможность параллельной работы и резервирования. Недостаточный запас создаёт очередь даже при достаточной скорости чтения. При этом чрезмерный парк без учёта состояния затрудняет контроль дефектных пластин. Нужен реестр с понятной историей обслуживания.

Место установки считывателя выбирают с учётом требований к среде, доступу и обслуживанию. Удобство транспортировки не должно приводить к загрязнению, перегреву или невозможности безопасно выполнить предусмотренную очистку. Компактные размеры не отменяют необходимых зазоров и условий изготовителя.

Параметры и реальные ограничения

Артефакты и обслуживание

Повторяющееся пятно на разных исследованиях может быть связано с конкретной пластиной или считывателем. Для поиска причины полезны идентификация кассеты и техническая история. Без такого учёта дефект выглядит как случайность, а проблема может затрагивать всё больше снимков.

Полосы могут возникать из-за загрязнений оптического тракта, механики транспортировки или других неисправностей. Их происхождение устанавливают предусмотренными проверками. Самостоятельное вмешательство в закрытые узлы по аналогии с обычным сканером не является допустимой заменой сервисной процедуры.

Остаточное изображение требует оценки стирания и условий предыдущего использования. Нельзя просто считать его дефектом нового пациента или устранять дополнительной обработкой. Важно выяснить причину и предотвратить повторение, сохранив корректную документацию исследования.

Кассеты и пластины очищают только разрешёнными способами. Разные поверхности могут требовать разных средств; обычная дезинфекция корпуса не означает допустимость того же раствора для чувствительного слоя. Ошибка ухода может создать стойкий артефакт или сократить ресурс.

Плановый контроль включает состояние пластин, стабильность считывания и работу цифровой цепочки. После ремонта, замены ключевых компонентов или обновления обработки оценивают влияние на качество. Успешное включение и получение любого изображения не являются полной проверкой.

Когда сравнивают CR и DR

CR и DR следует сравнивать по рабочей задаче, а не по противопоставлению «цифровое» и «нецифровое»: оба подхода дают цифровые изображения. Различаются способ регистрации, время получения результата, обращение с приёмником и особенности обслуживания.

CR сохраняет отдельный этап транспортировки и считывания. Это может соответствовать существующей организации, но становится ограничением при высокой нагрузке или необходимости быстро видеть результат у пациента. DR устраняет этот конкретный этап, однако требует собственной совместимости, питания, связи и защиты панели.

Качество нельзя определить только по технологии в названии. Конкретная система, экспозиция, обработка и условия просмотра имеют значение. При модернизации необходимо проверить техническую цепочку и обучить персонал, поскольку привычный внешний вид цифрового изображения может скрывать изменение условий получения.

Выбор включает обслуживание, доступность расходных и заменяемых компонентов, резервный сценарий и интеграцию. Решение должно отвечать задачам учреждения в течение жизненного цикла. Более быстрый просмотр не отменяет требований к правильной идентификации и техническому качеству.

Критерии выбора CR-системы

Первый критерий — подтверждённое назначение и совместимость. Определяют типы исследований, доступные кассеты и рентгеновские установки. Специализированные применения требуют отдельного подтверждения, а не переноса возможностей общей рентгенографии.

Второй критерий — рабочая производительность. Считают полный маршрут кассеты, одновременную нагрузку кабинетов и время контроля результата. Уточняют характеристики в нужных размерах и режимах, а не только максимальную скорость.

Третий критерий — качество и проверяемость. Нужны средства контроля пластин, стабильности и обработки, доступные ответственному персоналу. Устройство должно поддерживаться понятной программой обслуживания, а дефектные кассеты — выводиться из работы управляемо.

Четвёртый критерий — информационная цепочка. Проверяют рабочие списки, идентификаторы, отправку в архив и возможность отличить незавершённую передачу от успешного сохранения. Особенно важен сценарий, когда кассеты поступают от нескольких кабинетов.

Пятый критерий — эксплуатационная устойчивость. Оценивают запас пластин, сервис, условия помещения и доступность совместимых компонентов. Нужен порядок действий при отказе считывателя, чтобы единственная точка обработки не остановила весь поток без подготовленного решения.

Разбор ситуаций

Ситуация: один артефакт появляется у разных пациентов, но не на всех снимках. Сопоставляют номера кассет и время чтения. Это помогает отличить дефект отдельной пластины от проблемы общего считывателя. Простое повторение исследования без анализа может воспроизвести ту же ошибку.

Ситуация: после перехода на CR изображения стали удобнее по яркости, но выросло число неоптимальных экспозиций. Автоматическая обработка может скрывать изменение входного сигнала. Нужны анализ технических показателей, повторов и обучение работе с цифровой системой.

Ситуация: аппарат заявлен быстрым, а очередь сохраняется. Проверяют транспортировку, идентификацию, загрузку и доступность кассет. Считывание может занимать лишь часть цикла, а реальным ограничением окажется организация работы.

Ситуация: после длительного ожидания до чтения изображение отличается от обычного. Пластина хранит скрытый сигнал, свойства которого не следует считать неизменными. Оценивают соответствие временных и средовых условий инструкции, а не исправляют все случаи одной программной настройкой.

Ошибки, которые следует исключить

Частые вопросы

CR — это компьютерная томография? Нет. Сходство слов не означает одинаковую технологию. CR относится к цифровой проекционной рентгенографии с запоминающими пластинами, а КТ формирует томографические данные другим способом.

Считыватель создаёт рентгеновское излучение? Его задача — оптическое чтение пластины. Рентгеновская экспозиция выполняется отдельной установкой.

Пластину используют один раз? В предусмотренной системе она рассчитана на повторные циклы после стирания, пока сохраняет пригодность. Ресурс и условия определяются изготовителем, а повреждённую пластину нельзя считать исправной только потому, что она читается.

Можно ли хранить экспонированную кассету сколько угодно? Нет. Условия и интервал до чтения имеют значение. Следуют инструкции и принятому процессу, а не обращаются с ней как с готовым архивным файлом.

Нужен ли PACS? Конкретная организация хранения зависит от учреждения, но цифровые изображения должны быть надёжно связаны с пациентом, сохранены и доступны. Рабочая папка без резервирования и контроля идентификаторов не заменяет такой процесс.

Всегда ли замена CR на DR улучшает качество? Она меняет технологию и маршрут, но результат зависит от конкретных систем и их настройки. Необходима проверка всей цепочки, а не предположение по названию.
