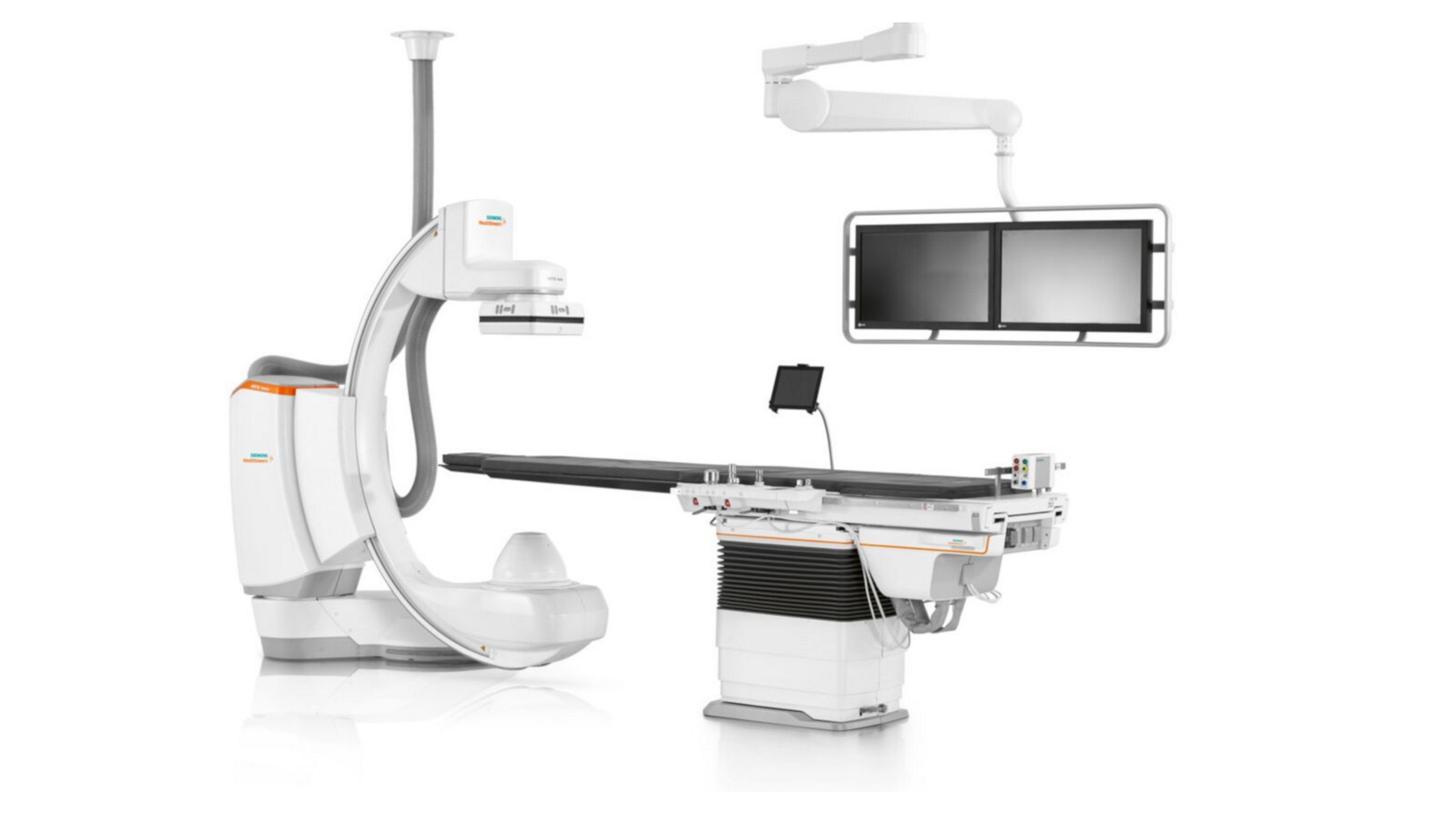

Цифровая субтракционная ангиография, или DSA, выделяет изменение рентгеновского изображения после появления контрастного вещества. Для этого система сопоставляет кадр без контрастирования — маску — с последующими кадрами серии. Если неподвижный фон совпадает, его вклад существенно подавляется, а контрастированные сосуды становятся заметнее. Однако вместе с сосудами на разностном изображении проявляется любое несоответствие: движение, изменение проекции, смещение диафрагмы или различие условий регистрации.
Поэтому DSA следует понимать как результат измерения и обработки серии, а не как непосредственную фотографию сосудистого русла. Резкая чёрно-белая линия может принадлежать сосуду, краю сместившейся кости или остаточному изображению инструмента. Для правильной оценки нужны исходные кадры, временная последовательность и сведения о применённых операциях. Особенно это важно, когда готовая субтракция выглядит убедительно, но отдельная находка не согласуется с нативным изображением.
Маска и кадр заполнения
Маска описывает рентгеновское ослабление до появления интересующего контраста. Последующий кадр включает тот же фон и дополнительный вклад контрастного вещества. Реальный детектор регистрирует интенсивность прошедшего излучения, поэтому обработка учитывает нелинейную связь интенсивности с ослаблением. В классической модели логарифмическое преобразование позволяет представить ослабление как сумму вкладов вдоль луча и затем подавить неизменную часть разностью изображений.
Из этого принципа следуют два ограничения. Во-первых, сравниваемые лучи должны проходить через сопоставимую анатомию. Во-вторых, измерение должно оставаться в допустимом диапазоне: насыщение, недостаточная статистика или нестабильность регистрации не исправляются простым вычитанием. Субтракция может повышать видимость контраста, но не создаёт достоверной информации в области, где исходный сигнал повреждён.
Серия содержит временную информацию. Контраст проходит через разные участки не одновременно, и выбор одного кадра меняет видимую протяжённость заполнения. Суммарное представление, объединяющее наиболее выраженное контрастирование из нескольких кадров, удобно для обзора, но уже не соответствует одному моменту времени. При анализе движения и последовательности заполнения необходимо вернуться к динамической серии.
Почему движение становится особенно заметным
На обычной рентгенограмме небольшое смещение кости между двумя моментами может не привлекать внимания. После вычитания её прежний и новый контуры не совпадают и формируют парные остаточные линии. Чем сильнее собственный контраст структуры, тем заметнее такой след. Дыхательное перемещение, глотание и изменение положения инструмента способны создавать локальные артефакты даже при неподвижном столе и гентри.
Единого жёсткого смещения недостаточно, если разные области двигаются по-разному. Коррекция, хорошо совместившая позвоночник, может ухудшить совпадение диафрагмы или мягких тканей. Поэтому оценка субтракции должна быть локальной: наличие чистого фона в одной части кадра не доказывает, что весь сосудистый рисунок свободен от артефактов. Особое внимание уделяют зонам рядом с высококонтрастными границами.
| Источник несоответствия | Как может выглядеть результат | Что проверить |
|---|---|---|
| Смещение пациента целиком | Парные контуры костей на значительной площади | Совпадение маски и текущего кадра в выбранной области |
| Дыхательная деформация | Остаточные дуги и полосы около диафрагмы | Динамику серии и локальный характер движения |
| Изменение положения инструмента | Положительный и отрицательный след разных позиций | Нативные кадры до и после перемещения |
| Контраст уже присутствует в маске | Ослабление или исчезновение части сосудистого сигнала | Время выбранного кадра относительно прохождения контраста |
| Насыщение или выраженный шум | Участки нестабильной субтракции без надёжных деталей | Исходный диапазон сигнала и качество регистрации |
| Изменение проекции или геометрии | Несовпадение множества структур разного масштаба | Положение системы, стола и доступность подходящей маски |
Замена маски: полезный инструмент с ограничениями
Если в серии есть более подходящий доконтрастный кадр, его можно использовать вместо исходной маски. Это помогает при кратковременном движении перед началом заполнения. Но новая маска должна соответствовать смыслу исследования: кадр с уже появившимся контрастом может вычитать интересующую часть сосудистого сигнала. Внешне более чистая картинка в таком случае не равнозначна более достоверной.
Смена маски отличается от сдвига маски. В первом случае заменяют исходное изображение, во втором меняют его пространственное положение относительно кадра заполнения. Эти операции решают разные причины дефекта и могут сочетаться только с пониманием результата. Полезно сохранять возможность возврата к исходной серии и записывать существенные изменения обработки, особенно если на их основании выбирается изображение для заключения или обсуждения.
Применение одной маски ко всей серии тоже не всегда одинаково удачно. Пациент может переместиться уже после выбранного опорного кадра, а характер дыхательного движения меняется во времени. Для отдельных участков серии доступны разные варианты обработки в зависимости от программного обеспечения. При передаче в архив проверяют, сохраняется ли информация о маске или экспортируется только окончательное изображение без возможности повторной оценки.
Pixel shift и локальное совмещение
Pixel shift смещает маску относительно текущего кадра для уменьшения остаточного фона. Название «пиксельный сдвиг» не означает обязательной коррекции только на целое число пикселей: конкретная реализация может использовать интерполяцию и автоматический поиск. Важнее другое — какую область оптимизирует алгоритм, применяется ли преобразование ко всему кадру и распространяется ли результат на последующие изображения.
Автоматическая коррекция оценивает совпадение в заданной области или по заданной модели. Если область включает движущийся сосуд, инструмент или ткань с иной деформацией, оптимум алгоритма может не совпасть с клинически интересующей задачей. Ручное уточнение также требует контроля: уменьшение контраста одного артефакта не должно создавать ложный контур рядом. Лучший результат оценивают по совокупности исходной и обработанной информации.
Более сложное локальное совмещение может обрабатывать разные части изображения отдельно. Оно способно уменьшить деформационные артефакты, но результат уже зависит от пространственной модели преобразования. Нельзя автоматически переносить визуально исправленную геометрию в точные измерения без проверки назначения функции. Для метрических задач важны исходная калибровка, проекционные ограничения и допустимость измерения на таком производном изображении.
| Операция обработки | Что она меняет | Что нельзя считать доказанным после операции |
|---|---|---|
| Замена маски | Опорный временной кадр | Что новая маска свободна от контраста без просмотра серии |
| Глобальный сдвиг | Взаимное положение изображений по всему полю | Что локальные деформации также устранены |
| Локальное совмещение | Согласование отдельных областей | Что геометрия пригодна для любых измерений |
| Усреднение маски | Шум опорного изображения | Что движение между усреднёнными кадрами отсутствует |
| Усреднение кадров заполнения | Шум и временное представление контраста | Что динамика сохранена без сглаживания |
| Добавление анатомического фона | Видимость окружающих ориентиров | Что фон является новым независимым измерением |
Шум, усреднение и временная информация
При вычитании двух измерений их шумовые составляющие влияют на разностный результат. Поэтому маска с выраженным шумом способна ухудшать всю серию, даже если отдельные кадры заполнения выглядят приемлемо. Усреднение нескольких подходящих масок может уменьшать случайные колебания, но только при достаточной пространственной согласованности. Усреднение движущихся структур создаёт промежуточный размытый фон, который затем плохо совпадает с отдельным кадром.
Усреднение кадров заполнения также имеет цену: вместе с шумом сглаживаются изменения во времени. Для медленно меняющегося изображения это может быть приемлемо, а для краткого прохождения контраста — скрывать последовательность событий. При сравнении двух обработок необходимо задавать одинаковую временную задачу. Нельзя объявлять более гладкую серию лучшей только потому, что она меньше шумит.
Временная частота сбора и скорость воспроизведения — разные параметры. Ускоренное проигрывание меняет впечатление от движения, но не добавляет измеренных кадров. При передаче клипа в презентацию или иной формат часть временных метаданных может потеряться. Для технического и клинического разбора предпочтителен исходный DICOM-набор с сохранённым порядком кадров и доступной информацией об обработке.
Разбор: сосуд исчез после улучшения фона
На исходной субтракции заметен остаточный костный контур. Оператор выбирает более позднюю маску, и фон становится значительно чище, но один сосудистый участок теперь визуализируется слабее. Если оценивать только окончательную картинку, можно принять это изменение за особенность заполнения. Первым действием при разборе становится сравнение выбранных масок в нативном режиме.
В позднем кадре уже присутствует контраст в интересующей области. При вычитании часть его сигнала подавляется вместе с фоном. Это объясняет, почему косметическое улучшение общей картинки сопровождалось потерей нужной информации. Возврат к корректной доконтрастной маске и анализ доступных способов совмещения позволяют отделить проблему движения от реальной динамики заполнения.
Практический вывод состоит в проверке содержания маски, а не только качества итогового фона. В архиве сохраняют исходную серию и выбранные производные изображения так, чтобы повторный просмотр не требовал угадывать, какой кадр использован как опорный. Если подходящей маски нет, ограничение следует обозначить; обработка не должна скрывать отсутствие необходимого исходного условия.
Разбор: автоматический сдвиг исправил позвоночник, но ухудшил другую область
В серии одновременно присутствуют небольшое общее смещение и дыхательная деформация. Автоматический сдвиг, рассчитанный по высококонтрастной центральной области, почти полностью подавляет костный фон. Однако рядом с диафрагмой появляется выраженный остаточный край. Это не обязательно неисправность алгоритма: одна геометрическая поправка не может точно совместить ткани, переместившиеся по разным траекториям.
Разбор включает просмотр нативной серии, уточнение области оптимизации и сравнение доступных методов коррекции. Если функция локального совмещения предусмотрена, оценивают её влияние именно на интересующую область, одновременно контролируя соседние структуры. Сохранение нескольких обоснованных вариантов иногда информативнее, чем попытка получить единственное визуально идеальное изображение всего поля.
Результат описывают с учётом оставшихся ограничений. Артефакт вне интересующей области не всегда делает всю серию непригодной, но чистый центр не оправдывает доверие ко всем периферическим деталям. Важно разделить область, где данные позволяют сделать вывод, и область, где совпадение маски недостаточно. Такой подход предотвращает превращение локальной технической проблемы в ошибочную интерпретацию всей сосудистой картины.
Организация контроля и архива
Для отделения полезен согласованный порядок проверки: исходное качество, время маски, наличие движения, целевой участок, применённая обработка и возможность воспроизвести результат. Это не универсальный алгоритм выполнения вмешательства, а структура контроля изображения. Клиническую тактику, контрастирование и параметры облучения определяют ответственные специалисты по утверждённым протоколам и инструкции оборудования.
| Этап контроля | Вопрос к данным | Что сохранить для повторного разбора |
|---|---|---|
| Исходная серия | Есть ли подходящие доконтрастные и контрастные кадры? | Нативный набор и порядок кадров |
| Выбор маски | Не вычитается ли уже появившийся сосудистый сигнал? | Номер или идентификатор маски |
| Совмещение | Какова область и модель коррекции движения? | Вариант обработки и доступный возврат к исходному виду |
| Временная обработка | Не потеряна ли нужная последовательность заполнения? | Параметры усреднения и скорость исходного сбора |
| Экспорт | Можно ли воспроизвести выбранный результат в PACS? | Проверенный DICOM-объект и производные изображения |
| Ограничения | Какие участки остаются ненадёжными? | Краткое описание артефактов и пригодности серии |
При выборе ангиографической системы полезно демонстрировать не только эффектную субтракцию неподвижного объекта, но и поведение при типичных несоответствиях. Проверяют доступность нативного просмотра, способ замены маски, границы автоматического сдвига, сохранение результатов и работу с архивом. Эти функции влияют на воспроизводимость анализа не меньше, чем число вариантов фильтрации в интерфейсе.
Частые вопросы
Почему на DSA видны кости, если они должны вычитаться?
Подавляется совпадающий фон. Если кость переместилась между маской и кадром заполнения, её контуры не совпадут и останется разностный след. Возможны также ограничения исходного сигнала и изменения геометрии. Для объяснения дефекта сравнивают нативные кадры, а не только итоговую субтракцию.
Всегда ли самая чистая маска является лучшей?
Нет. Внешне чистый фон может получиться при вычитании кадра, уже содержащего контраст. Тогда вместе с фоном подавляется полезный сигнал. Подходящая маска должна соответствовать времени исследования и сохранять интересующую информацию, а не просто делать изображение спокойнее.
Можно ли полностью устранить дыхание пиксельным сдвигом?
Глобальный сдвиг исправляет ограниченный тип пространственного несоответствия. Дыхательная деформация неоднородна и может требовать другой модели обработки, если она предусмотрена. Даже после коррекции необходим локальный контроль; наличие кнопки не гарантирует восстановление всех деталей.
Зачем хранить нативные кадры, если есть готовая DSA?
Они позволяют проверить маску, движение, положение инструментов и происхождение подозрительного контура. Производное изображение отражает выбранную обработку и может скрывать часть исходного контекста. Сохранение нативной серии делает последующий разбор воспроизводимым.
