Edi — электрическая активность диафрагмы, регистрируемая специальным катетером с электродами. Этот сигнал показывает временную структуру активации основной дыхательной мышцы и используется как дополнительный канал мониторинга. В режиме NAVA он также участвует в управлении респираторной поддержкой: аппарат ориентируется на нейронную активность при синхронизации и формировании помощи. Мониторинг Edi и вентиляция NAVA связаны, но не тождественны: наблюдать сигнал можно и вне нейронно управляемого режима, если это предусмотрено конкретной системой.
Для правильного понимания технологии необходимо разделять три события: электрическую активацию мышцы, её механическое действие и движение газа. Между ними есть физиологические и технические звенья. Edi не измеряет дыхательный объём, давление или силу сокращения непосредственно. Именно это различие делает сигнал полезным: он добавляет информацию, которую нельзя получить простым повторением кривой потока.
От дыхательного импульса к измеряемой кривой

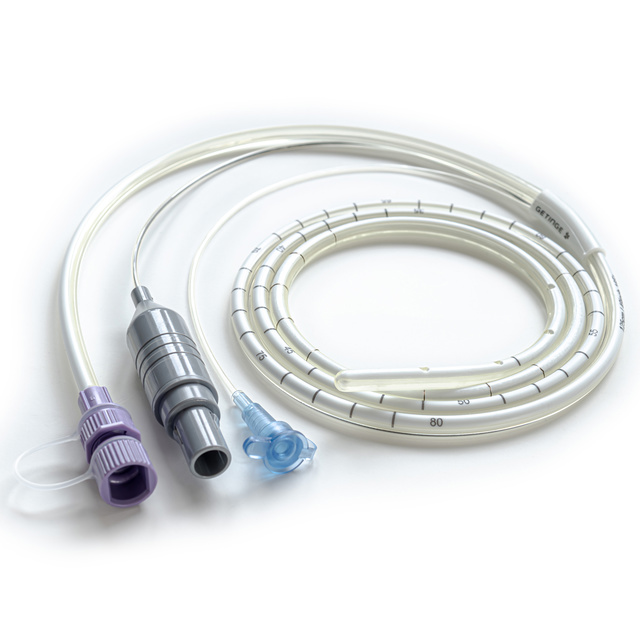

Дыхательный центр формирует нейронный выход, который через соответствующие проводящие пути приводит к электрической активации диафрагмы. Электроды, расположенные на специальном катетере в области диафрагмы, регистрируют биопотенциалы. Система обрабатывает сигналы нескольких электродных пар, отделяет полезную составляющую и выводит Edi на общей временной шкале с давлением и потоком. Это не прямое измерение активности мозга и не поверхностная электромиография грудной клетки.
Регистрация зависит от положения электродного массива и качества соединения. Катетер одновременно может иметь энтеральный просвет, но пригодность для питания и пригодность электрического сигнала подтверждаются разными проверками. Нельзя считать правильный Edi достаточным доказательством безопасного положения для питания или, наоборот, считать подтверждение энтерального положения гарантией оптимальной регистрации диафрагмы.
Электрокардиографические сигналы используются в предусмотренном производителем процессе оценки положения. Они помогают ориентироваться в измерительной геометрии, но не превращают этот канал в полноценный диагностический электрокардиограф. Важны именно назначение окна позиционирования и критерии, относящиеся к конкретной версии аппарата. Цветная подсветка электродов — средство поддержки проверки, а не разрешение игнорировать отсутствие достоверного Edi.
Чем нейронная синхронизация отличается от пневматической
При пневматическом триггировании аппарат распознаёт изменения давления или потока. Это уже механическое проявление попытки вдоха, на которое влияют сопротивление, утечки, внутренняя PEEP и настройки распознавания. Нейронный сигнал позволяет увидеть событие раньше на физиологической цепочке — на уровне активации диафрагмы. Но измерительная цепь Edi имеет собственные ограничения, поэтому переход к другому сигналу управления не устраняет необходимость контроля.
В NAVA поддержка связана с Edi пропорциональным принципом в пределах предусмотренных ограничений. Коэффициент NAVA определяет связь электрического сигнала и формируемого давления, а не является обычной фиксированной величиной давления поддержки. Конкретная реализация, ограничения и резервная вентиляция зависят от модели и программной версии. Переносить настройки или формулы между режимами без инструкции нельзя.
Существуют и другие варианты нейронной синхронизации, в которых Edi определяет временные события, а характер давления отличается от пропорционального NAVA. Поэтому в техническом задании нужно указывать функцию, а не только слово «нейронный». Наличие Edi-мониторинга, NAVA и нейронно синхронизированной поддержки давлением — разные пункты проверки комплектации.
| Компонент | Что служит входным сигналом | Какой вопрос он помогает разобрать |
|---|---|---|
| Пневматическое триггирование | Изменение потока или давления | Распознал ли аппарат механическое проявление попытки вдоха |
| Edi-мониторинг | Обработанная электрическая активность диафрагмы | Когда возникла активация и как она соотносится с поддержкой |
| NAVA | Edi как вход управления в предусмотренной архитектуре режима | Как поддержка синхронизируется и соотносится с нейронной активностью |
| Давление дыхательных путей | Пневматический датчик аппарата | Какое давление фактически зарегистрировано в измерительной точке |
| Поток и объём | Измерение движения газа и его интегрирование | Как электрическое событие реализовалось в вентиляции |
Что означает амплитуда Edi и чего она не означает
Электрическая активность и механическая сила — связанные, но разные величины. На преобразование активации в давление и объём влияют состояние мышцы, геометрия грудной клетки, нагрузка и поддержка. Поэтому одинаковая амплитуда Edi у разных пациентов не является доказательством одинаковой работы дыхания. Даже у одного пациента сравнение требует знания условий и качества регистрации.
Повышение Edi в динамике может быть поводом для анализа нагрузки и взаимодействия с аппаратом, но не готовой командой изменить поддержку. Сначала оценивают, сохранялась ли измерительная геометрия, не изменился ли масштаб отображения и совпадает ли электрический сигнал с дыхательными событиями. Затем учитывают другие показатели и клинический контекст. Изолированное число не позволяет отделить все возможные причины изменения.
Низкий или отсутствующий сигнал также неоднозначен. Возможны техническая проблема, несоответствующее положение, нарушение контакта, изменение дыхательного драйва или другие физиологические обстоятельства. Нельзя ставить знак равенства между плоской линией и отсутствием дыхательной потребности. Особенно опасно делать такой вывод, если нет подтверждения работоспособности канала.
Качество сигнала проверяют до выбора режима
Полезная запись должна быть правдоподобной по времени и согласованной с остальными каналами. Если Edi систематически расходится с давлением и потоком, необходимо оценить, действительно ли регистрируется нужная активность. Производитель отдельно предупреждает о возможности недостоверного сигнала при смещении катетера. Наличие регулярных колебаний само по себе не доказывает, что это корректная диафрагмальная активность.
Для контроля важны кабель, разъёмы и правильное распознавание катетера системой. Повреждение или загрязнение соединения не следует компенсировать изменением лечебных параметров. Инженерная проверка должна установить целостность совместимых компонентов, а клиническая команда — пригодность измерения у конкретного пациента. Эти задачи дополняют друг друга, но не заменяют одна другую.
После манипуляций с пациентом или линиями необходимо оценивать изменения записи. Сдвиг кривой, исчезновение привычной структуры либо новая тревога требуют анализа события. При этом механическое перемещение катетера только по цветовым подсказкам при отсутствии надёжного сигнала недопустимо: интерпретация интерфейса должна соответствовать инструкции. Здесь намеренно не приводятся глубины введения, пошаговая установка и лечебные уровни.
| Ситуация | Что нужно различить | Какие данные сохранить |
|---|---|---|
| Edi исчез после ухода за пациентом | Нарушение соединения, смещение и изменение физиологической активности | Время события, состояние канала, соседние кривые и тревоги |
| Амплитуда резко выросла | Изменение активности, масштаба отображения или измерительной геометрии | Единицы, масштаб, настройки и пригодный фрагмент до события |
| Колебания Edi не совпадают с дыханием | Недостоверная регистрация и реальная сложная асинхрония | Синхронные давление, поток, Edi и окно оценки качества |
| Аппарат перешёл в резервную поддержку | Предусмотренное защитное поведение и причина его активации | Журнал режима, тревоги, доступность сигнала и параметры резервирования |
| При утечке сохраняется Edi | Сохранность нейронного входа и качество фактической вентиляции | Поток, объём, утечку и показатели состояния пациента |
Резервная вентиляция — часть системы, а не второстепенная опция
Технология, использующая биологический сигнал для управления, должна иметь предусмотренное поведение при его исчезновении или непригодности. Для пользователя важен не только привлекательный основной режим, но и переходы между состояниями. В учебном сценарии следует разбирать, что отображается при недоступном Edi, какие тревоги возникают и какой резервный режим действует в конкретной конфигурации.
Наличие резерва не означает, что его параметры можно оставлять без внимания. Клинически подходящие значения определяет специалист, а техническая приёмка проверяет доступность настройки, отображение и работу предусмотренной логики. Испытания выполняют разрешённым способом на учебной системе или симуляторе, а не путём намеренного нарушения поддержки пациента.
Отдельно оценивают восстановление сигнала. Возврат Edi на экран ещё не равен подтверждению его пригодности для управления. Необходимо понимать, какие условия возврата использует аппарат и какие действия предусмотрены инструкцией. Документированный разбор переходов помогает персоналу не воспринимать каждый эпизод резервирования как необъяснимую неисправность.
Неинвазивная поддержка: сигнал и доставка газа остаются разными задачами
Утечка через интерфейс может затруднять пневматическое распознавание дыхательных событий. Нейронный вход имеет иную физическую природу и не является измерением утечки. Поэтому он может сохранять информативность там, где пневматическая синхронизация осложнена. Но это не означает, что утечка перестаёт влиять на фактическую поддержку, измерение объёмов или состояние пациента.
При оценке системы важно не смешивать две формулировки: «аппарат распознаёт нейронное событие» и «пациент получает необходимую вентиляцию». Первая относится к входному сигналу, вторая — к результату работы всей системы с интерфейсом и дыхательными путями. Контроль клинического состояния, газообмена и доставки поддержки остаётся необходимым независимо от способа триггирования.
Разбор 1. Кривые давления выглядят регулярными, но часть попыток не поддерживается
На стандартном экране вентилятора дыхательные циклы кажутся ровными. После подключения пригодного Edi-мониторинга обнаруживаются дополнительные электрические события, которым не соответствуют аппаратные вдохи. Это меняет постановку вопроса: регулярность машинных циклов не доказывает, что все попытки пациента распознаны.
Для разбора сохраняют синхронную запись и проверяют качество Edi. Затем отделяют электрические события, связанные с дыханием, от возможных артефактов. Сопоставляют их с небольшими изменениями потока и давления, режимом поддержки и временной структурой. Только после этого обсуждают механизм взаимодействия и клиническое решение. Один канал помогает обнаружить проблему, но не определяет автоматически её единственную причину.
Практический итог — корректное описание наблюдения: какие события зарегистрированы, как подтверждена их достоверность и что произошло со стороны аппарата. Формулировка «синхронизация плохая» менее полезна, чем воспроизводимый фрагмент с обозначенными событиями. Такой разбор пригоден для обучения команды и повторной оценки после изменений.
Разбор 2. После смены положения Edi стал высоким и нерегулярным
Сразу после перемещения пациента амплитуда Edi увеличилась, а часть колебаний перестала соответствовать привычным дыхательным событиям. Нельзя сразу трактовать это как увеличение дыхательной нагрузки. Изменение положения могло повлиять и на физиологию, и на расположение электродного массива, и на соединение кабеля.
Команда отмечает время события, сохраняет запись и оценивает предусмотренные признаки качества. Сравнивает Edi с давлением и потоком, проверяет соединения и применяет процедуру оценки положения по инструкции. Если сигнал оказывается непригодным, данные этого промежутка не используют как доказательство ухудшения дыхательной механики. Если пригодность подтверждена, изменение анализируют вместе с остальными показателями.
Для профилактики повторения важен короткий процесс передачи информации: после перемещения пациента сообщают о событии и проверяют мониторируемые каналы. Это не требует превращать каждую манипуляцию в длинный отчёт, но помогает не сравнивать записи, полученные при неизвестных условиях. В журнале должны оставаться существенные изменения, способные объяснить разрыв тренда.
Как оценить комплектацию и готовность отделения
| Критерий | Что проверяют | Практический результат |
|---|---|---|
| Функциональность | Отдельно Edi-мониторинг, NAVA и доступные варианты нейронной синхронизации | Понимание реально приобретённых возможностей |
| Совместимость | Катетеры, кабели, модуль и программная версия | Отсутствие неподтверждённых комбинаций |
| Пациентские группы | Разрешённые изделия и диапазоны применения по инструкции | Соответствие профилю отделения |
| Резервирование | Поведение при потере сигнала, тревоги и переходы режимов | Предсказуемая работа при недоступном нейронном входе |
| Запись данных | Синхронные кривые, тренды, события и возможность их анализа | Проверяемые разборы взаимодействия |
| Обучение | Качество сигнала, ограничения Edi и разделение технических и клинических решений | Использование технологии с пониманием её границ |
Частые вопросы
Edi показывает силу диафрагмы?
Он регистрирует электрическую активность. Механическая сила и создаваемое давление зависят от дополнительных факторов. Поэтому амплитуду нельзя прямо переводить в силу мышцы без соответствующей методики.
Можно ли использовать Edi без NAVA?
Да, если система поддерживает такой мониторинг в выбранном режиме. Это позволяет наблюдать нейронную активность и взаимодействие, не включая пропорциональное нейронное управление.
Нужна ли проверка положения, если на экране есть кривая?
Нужна предусмотренная проверка качества и положения. Регулярный электрический сигнал может быть недостаточно достоверным или иметь нежелательный вклад других источников.
Нейронная синхронизация полностью решает проблему утечек?
Она использует другой входной сигнал, но утечка продолжает влиять на доставку газа и оценку вентиляции. Качество интерфейса и фактическая поддержка требуют отдельного контроля.
Можно ли выбрать универсальный уровень NAVA по статье?
Нет. Подбор поддержки, резервных параметров и тревог относится к индивидуальному клиническому решению с учётом инструкции. Технический обзор помогает понимать систему, но не задаёт лечебный протокол.
