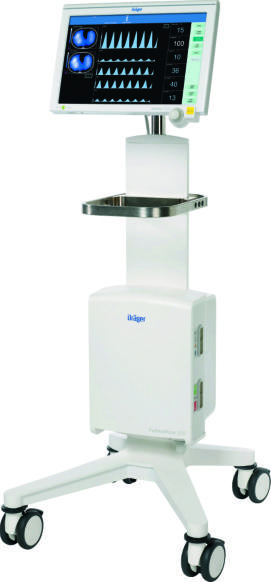

Электроимпедансная томография лёгких: электродный пояс, реконструкция и ограничения

Что показывает электроимпедансная томография лёгких

Электроимпедансная томография, ЭИТ или EIT, реконструирует распределение изменений электрических свойств тканей по измерениям на поверхности грудной клетки. В респираторном мониторинге интерес представляют изменения, связанные с дыханием. Метод позволяет наблюдать региональное распределение вентиляции у постели пациента без рентгеновского излучения, однако полученная карта не является анатомическим срезом, аналогичным компьютерной томограмме.

При изменении содержания воздуха электрические свойства исследуемой области меняются. Система использует этот эффект, регистрируя множество сигналов между электродами и решая обратную задачу. На экране формируются изображение, кривые и расчётные показатели. Они зависят от геометрии измерения, алгоритма реконструкции и выбранной точки отсчёта, поэтому цвет пикселя нельзя напрямую переводить в диагноз или абсолютный объём воздуха.

ЭИТ дополняет другие методы наблюдения. Она помогает рассматривать неоднородность дыхательных изменений, которую не показывает одна общая цифра дыхательного объёма. Но она не заменяет оценку газообмена, клиническое обследование и анатомическую визуализацию, когда последняя нужна. Польза метода определяется тем, насколько правильно организованы измерение и интерпретация.

Электродный пояс и регистрация поверхностных потенциалов

В распространённой конструкции электроды расположены по окружности грудной клетки. Система последовательно подаёт малый переменный ток через выбранные пары и измеряет возникающие потенциалы другими электродами. Совокупность таких измерений используется для реконструкции. Число электродов, частота и алгоритм зависят от устройства; параметры одной модели нельзя объявлять обязательными свойствами всей технологии.

Контакт каждого электрода имеет значение для общей задачи. Если один контакт ухудшился, ошибка способна повлиять не только на соседний участок картинки. Реконструкция использует связанные данные, поэтому локальный дефект поверхности может проявиться как более сложное искажение. Мониторинг качества контакта и правильное соединение кабелей являются частью измерения, а не отдельной косметической проверкой.

Пояс выбирают по разрешённому диапазону размеров и размещают согласно инструкции. Чрезмерное натяжение, свободное прилегание, складки и смещение меняют условия. Важна воспроизводимость уровня и ориентации, особенно при сравнении записей. Фотография красивой карты не подтверждает, что пояс установлен корректно или что повторное исследование выполнено в той же плоскости.

Измерительная плоскость и влияние положения тела

ЭИТ чувствительна к объёмной области вокруг электродного пояса, а не к бесконечно тонкому идеальному срезу. Положение по высоте определяет вклад разных участков лёгких и соседних тканей. Поэтому перенос пояса выше или ниже может изменить изображение даже при неизменной общей вентиляции. Такое изменение нельзя автоматически трактовать как перераспределение воздуха вследствие лечения.

Поворот, изменение наклона кровати и движение грудной клетки также влияют на геометрию и физиологические условия. Эти факторы могут действовать одновременно. Для корректного сравнения фиксируют положение пациента, уровень пояса, существенные события и изменения вентиляционной поддержки. Простая подпись «до» и «после» недостаточна, если между кадрами изменились несколько условий.

Если требуется перестановка пояса или смена размера, следуют процедуре устройства, включая предусмотренное обновление опорных условий. Нельзя механически соединять две записи как одну непрерывную динамику без отметки вмешательства. Удобная визуализация не должна скрывать разрыв измерительной геометрии.

Относительное изображение и выбор точки отсчёта

Многие клинические системы отображают изменения импеданса относительно выбранного состояния. Это означает, что цветовая шкала описывает различие, а не абсолютное строение ткани. При смене опорного состояния внешняя картина может измениться без соответствующего анатомического события. Специалист должен знать, что принято за базу и какие операции программа выполняет при начале мониторинга.

Глобальная кривая обобщает сигнал области, региональные кривые показывают выбранные зоны. Разделение на зоны полезно для сопоставления, но зависит от масок и настроек анализа. Если границы ROI изменены между исследованиями, сравнивают уже не полностью одинаковые области. Сохранять настройки важно не меньше, чем сохранять сами изображения.

Расчётные индексы упрощают описание распределения, но не устраняют ограничения метода. Один индекс может не отражать сложную комбинацию изменений в разных регионах. Поэтому при спорной динамике возвращаются к исходным изображениям, кривым и событиям. Автоматическая цветная карта не заменяет последовательного анализа качества данных.

Артефакты, электроды и внешние воздействия

Движение, изменение контакта, смещение кабеля и электрические помехи способны нарушать запись. При этом артефакт иногда выглядит как выраженное региональное изменение. Сначала проверяют качество электродов и связь события с действиями персонала, а затем обсуждают физиологическое объяснение. Такой порядок не означает игнорирование пациента; он предотвращает вывод по технически непригодному сигналу.

Совместимость с другими устройствами и ограничения применения проверяют по инструкции конкретной системы. Нельзя исходить из общего слова «неинвазивный» и считать метод допустимым при любой комбинации имплантатов, процедур и электромедицинских воздействий. Это вопрос заявленной безопасности конкретного изделия, а не визуального сходства электродов с обычной ЭКГ.

Влажность кожи, контактные материалы и обработка пояса также требуют соблюдения инструкции. Произвольное нанесение вещества ради уменьшения сопротивления может повредить материал или изменить условия контакта. Многоразовые элементы должны сохранять электрические и механические свойства после обработки; внешний осмотр включает не только загрязнение, но и повреждения электродов, соединений и изоляции.

Практический разбор: изображение изменилось после перемещения пояса

Во время ухода пояс сместился, после чего на карте возникло новое распределение вентиляционного сигнала. Если рассматривать только два снимка, можно предположить клиническое улучшение или ухудшение. Однако изменена сама измерительная область. Первым шагом восстанавливают хронологию и оценивают положение пояса, контакт и необходимость новой опорной процедуры.

Предыдущую и новую запись сохраняют с отметкой вмешательства. Их можно обсуждать как данные, полученные в разных условиях, но нельзя выдавать разность за чистый эффект лечения. Для последующего наблюдения выбирают воспроизводимую конфигурацию и документируют её. Именно это позволяет отличить полезную региональную динамику от изменения геометрии.

Практический урок — заранее определить действия при уходе и переворачивании пациента. Команда должна знать, где находится пояс, как защищены соединения и когда нужно проверить качество. Тогда случайное смещение становится зарегистрированным событием, а не скрытой причиной неправильной интерпретации.

Практический разбор: общая вентиляция прежняя, региональная карта другая

Общий дыхательный объём выглядит стабильным, но региональные кривые меняются. Это не обязательно ошибка: один суммарный показатель может сохраняться при перераспределении между областями. Сначала подтверждают неизменность измерительной конфигурации и качество контакта. Затем рассматривают положение пациента, параметры поддержки и связанные клинические данные.

Нельзя по одному цвету назначать универсальное изменение вентиляции. ЭИТ показывает определённую сторону регионального поведения, а клиническое решение требует оценки риска, газообмена и механики. Если программа предлагает специальные расчётные инструменты, нужно понимать их предпосылки и допустимые условия. Название индекса не делает его прямым измерением повреждения ткани.

Для обсуждения сохраняют период до и после события, настройки анализа и синхронизированные данные других приборов, если они доступны. Это позволяет сформулировать проверяемое наблюдение: какие зоны изменились, когда и при каких условиях. Формулировка «карта стала лучше» слишком неопределённа для серьёзного клинического разбора.

Интеграция с вентиляционным мониторингом

Связь с аппаратом ИВЛ может добавлять параметры вентиляции на общую временную шкалу. Для анализа это удобно, но совместимость протокола и версии программного обеспечения нужно подтверждать. Подключённый кабель не гарантирует правильного определения единиц, названий и времени. На приёмке проверяют фактически передаваемые данные и поведение при разрыве связи.

Если сведения вводятся вручную, фиксируют время изменения и исключают перенос устаревших значений. Особенно важно различать параметр, заданный оператором, и измеренное значение. Их смешение в отчёте способно создать ложную причинную связь между настройкой и региональным ответом. Отметки событий должны сохраняться вместе с картой, а не только в отдельном бумажном журнале.

Экспорт исследовательских данных требует дополнительной дисциплины: версии алгоритма, частота записи, фильтрация, маски и правила исключения артефактов. Без этих сведений повторный анализ может дать другой результат по той же записи. Для клинического применения тоже полезна возможность восстановить основные условия обработки, даже если полный исследовательский экспорт не используется.

Выбор системы и проверка рабочего процесса

Определяют пациентскую группу, доступные размеры поясов и предполагаемое место применения. Затем оценивают контроль контакта, набор представлений, сохранение данных и интеграцию. Обучение должно включать физический смысл относительного изображения и разбор артефактов. Навык нажимать кнопку запуска не равен компетенции интерпретировать региональную карту.

На технической приёмке проверяют комплектность, электроды, кабели, сообщения о контакте, сохранение событий и экспорт. Демонстрация должна показывать не только идеальную запись, но и то, как система обозначает непригодный сигнал. Обслуживание и обработка согласуются с реальными средствами учреждения. Для длительного мониторинга важны доступность принадлежностей и возможность быстро заменить повреждённый элемент.

Качественно организованная ЭИТ даёт дополнительный взгляд на неоднородность вентиляции. Её сила — в наблюдении изменений при контролируемых условиях, а ограничение — в зависимости изображения от измерительной схемы и реконструкции. Чем прозрачнее эти условия в отчёте, тем полезнее метод для клинической команды.

Частые вопросы

ЭИТ — это компьютерная томография без излучения?

Нет. Она реконструирует электрические изменения по поверхностным измерениям и даёт функциональную информацию. Пространственная и анатомическая интерпретация отличается от КТ.

Можно ли сравнивать карты после перемещения пояса?

Сравнение требует учёта новой геометрии. Изменённую область нельзя считать продолжением прежней без отметки и предусмотренной процедуры установки опорных условий.

Одинаковый общий объём означает одинаковую региональную вентиляцию?

Нет. Суммарное значение может сохраняться при перераспределении между областями. Именно региональная неоднородность является одной из задач ЭИТ.

Достаточно ли цветовой карты для изменения лечения?

Нет. Нужны качество записи, клиническая задача и сопоставление с другими данными. Расчётные изображения помогают специалисту, но не заменяют клиническое решение.
