Электроретинограф: стимулятор, электроды и качество ответа сетчатки

Электроретинограф регистрирует электрический ответ сетчатки на световую стимуляцию. Метод называется электроретинографией, или ЭРГ. В отличие от фотографии глазного дна и ОКТ, он оценивает функциональный ответ, а не только видимую структуру. Измеряется слабый электрический сигнал, поэтому качество зависит одновременно от стимулятора, электродов, усилителя, временной синхронизации и условий обследования.

ЭРГ не является одним универсальным тестом. Полно-полевая, паттерн- и мультифокальная электроретинография используют разные стимулы и отвечают на разные вопросы. Наличие в аппарате кнопки «ERG» не означает поддержку всех вариантов. Выбор протокола и интерпретация относятся к специалисту по зрительной электрофизиологии; автоматическая цветная шкала не заменяет анализа формы ответа и качества записи.

Что регистрируется при ЭРГ

Электроды получают разность потенциалов, возникающую при ответе сетчатки на стимул. Форма записи отражает суммарную активность определённых клеточных механизмов в условиях выбранной стимуляции. Отдельную волну нельзя во всех ситуациях сводить к работе единственного типа клеток без учёта протокола. Разные условия адаптации и характеристики света меняют вклад компонентов ответа.

Обычно анализируют амплитуду и временные параметры, включая время достижения определённых пиков. Эти показатели зависят не только от физиологии, но и от монтажа электродов, фильтров и определения начала стимула. Если оборудование изменило задержку запуска, временной сдвиг может появиться без изменения функции сетчатки. Поэтому техническая цепь является частью интерпретации.

Функциональные и структурные методы дополняют друг друга. Нормальный вид фотографии не гарантирует отсутствия функционального нарушения, но и отклонение электрического ответа требует проверки качества и клинического контекста. Нельзя автоматически переводить любую разницу амплитуды в степень анатомического повреждения.

Полно-полевая, паттерн- и мультифокальная ЭРГ

Полно-полевая ЭРГ использует стимуляцию большой площади сетчатки и характеризует суммарный ответ. Она не является точечной картой макулы. Паттерн-ЭРГ использует изменение контрастного рисунка и предъявляет свои требования к оптическим условиям и фиксации. Мультифокальный метод позволяет оценивать распределённые ответы, но требует специальной стимуляции, обработки и контроля положения взгляда.

ISCEV публикует отдельные стандарты для этих исследований. Это подчёркивает, что режимы нельзя считать взаимозаменяемыми разновидностями одной кнопки. Система должна поддерживать нужный стимулятор, регистрацию и протокол. Даже если общий усилитель один, остальные элементы рабочего процесса могут различаться.

Зрительные вызванные потенциалы, или VEP, относятся к другой регистрации и оценивают ответ зрительной системы на уровне соответствующих отведений. Комбинированная платформа может выполнять и ERG, и VEP, но итоговые кривые не имеют одинакового происхождения. В отчёте важно сохранять точное название исследования.

Стимулятор — измерительный прибор, а не обычная лампа

Для воспроизводимого исследования важны интенсивность, спектральные свойства, длительность и временная структура стимула, а также фон. Вспышка, которая визуально кажется такой же яркой, не обязательно эквивалентна по измеряемым параметрам. Человеческая субъективная оценка не заменяет проверку светового выхода.

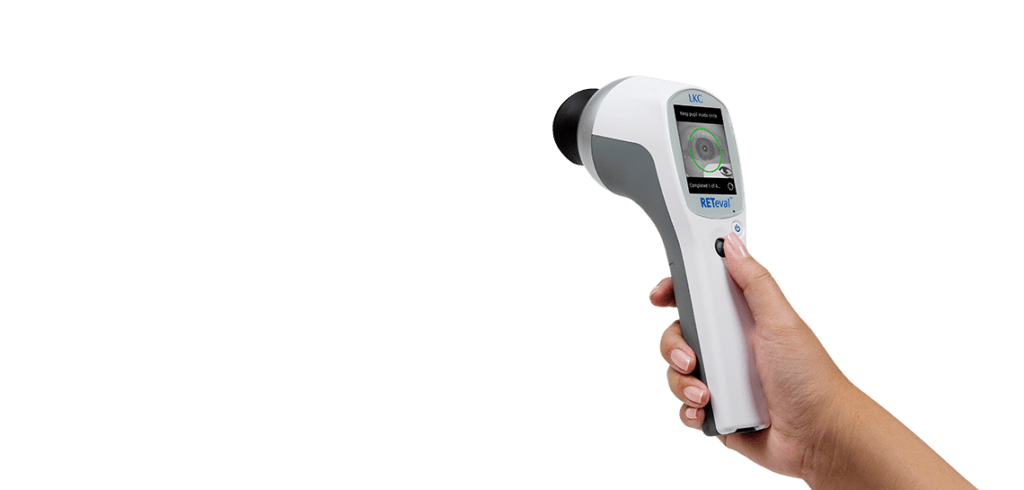

Системы могут использовать разные способы задания стимула. Некоторые устройства учитывают размер зрачка и используют параметры, связанные с ретинальной освещённостью. Например, LKC описывает для RETeval пупиллометрию и соответствующую адаптацию стимуляции. Это не означает, что любые протоколы без расширения зрачка автоматически эквивалентны любой стандартной записи на другой системе.

При сравнении результатов необходимо знать единицы стимула и активный протокол. Число без единиц неинформативно. Различие между яркостью, энергией вспышки и величиной, учитывающей площадь зрачка, имеет физический смысл. Программное название «стандартный» следует сверять с фактическими параметрами и применимым документом.

Электроды: удобство и амплитуда связаны с методом

Используются разные типы активных электродов, включая контактные и кожные варианты. Они отличаются расположением и величиной регистрируемого ответа. Поэтому амплитуды, полученные разными электродами, нельзя безоговорочно сравнивать с одной референтной базой. Более удобная установка не делает сигнал идентичным другому монтажу.

Важно качество контакта, стабильность положения и состояние проводов. Движение электрода может создавать артефакт, сравнимый с полезным сигналом или превосходящий его. Проверка контакта и импеданса выполняется по методике системы. Слишком большая разница условий между каналами способна ухудшать подавление общей помехи.

Референтный и общий электроды выполняют разные функции в измерительной цепи. Их нельзя произвольно переставлять или считать взаимозаменяемыми. Принадлежности и расходные материалы должны соответствовать устройству. Медицинскую подготовку и контакт с глазной поверхностью выполняет обученный персонал по инструкции, а не по общему описанию в статье.

Усиление, фильтры и усреднение

Электрофизиологический усилитель работает с малыми сигналами. Он должен сохранять форму интересующего ответа и уменьшать влияние помех в рамках заданной полосы. Слишком агрессивная фильтрация может изменить амплитуду, форму и временные характеристики. Поэтому «более гладкая линия» не всегда означает более качественную регистрацию.

Усреднение помогает выделить ответ, связанный со стимулом, из случайного шума. Оно предполагает корректную синхронизацию и достаточно сопоставимые повторения. Артефакт, устойчиво возникающий одновременно со стимулом, может не исчезнуть при усреднении. Большое число повторов не исправляет систематическую ошибку монтажа или триггера.

Нужно сохранять сведения об отклонённых эпохах и критериях их исключения. Если значительная часть записи удалена, это влияет на интерпретацию. Ручное выделение пиков также требует просмотра исходной формы и воспроизводимости между повторными записями. Не следует выбирать отдельный удобный пик только потому, что он ближе к референтному значению.

Адаптация и сопоставимость условий

Состояние световой адаптации является частью исследования. Оно определяет условия, в которых формируется ответ. Разные этапы протокола предназначены для разных задач, поэтому нарушение последовательности или условий нельзя считать незначительной организационной деталью. Конкретную подготовку и длительность определяют применимый стандарт и медицинский протокол.

Для динамического сравнения важно сохранять условия регистрации, тип электрода и стимул. Если пациент обследован на другом устройстве, следует проверить совместимость методики и референтных данных. Название исследования в выписке не всегда содержит все сведения, необходимые для сравнения. Поэтому полный технический протокол полезнее одной строки с амплитудой.

Отдельные ситуации требуют адаптации обследования под пациента. Такие изменения фиксируют, а ограничения отражают в интерпретации. Нельзя представить модифицированную запись как полностью стандартную, если существенные условия не соблюдены. Это не обесценивает исследование, но определяет пределы вывода.

Референтные данные и автоматические индексы

Референтный диапазон должен соответствовать методу регистрации и популяции, для которой он применяется. Возраст, тип электрода, стимул и обработка имеют значение. Цветовая индикация облегчает просмотр, но сама по себе не объясняет причину отклонения. Она должна сопровождаться исходными кривыми и параметрами качества.

Некоторые платформы формируют составные индексы риска для определённых задач. Такой индекс является результатом конкретной модели и не равен универсальному диагнозу. Его нельзя переносить на другую популяцию, протокол или устройство без основания. В образовательном материале важно не расширять область применения маркетингового показателя за пределы доказанного назначения.

Если форма ответа технически сомнительна, сравнение с референтной базой преждевременно. Сначала оценивают пригодность сигнала, затем количественные параметры, и только после этого клинический смысл. Обратный порядок — сначала увидеть красный цвет, затем под него искать объяснение — повышает риск ошибки.

Разбор: амплитуда уменьшилась после замены электродов

Учебная ситуация: контрольная ЭРГ показывает меньшую амплитуду, чем предыдущее исследование. При этом изменился тип активного электрода. Программа использует прежний шаблон сравнения, а в кратком отчёте замена не указана.

Первый шаг — проверить методическую сопоставимость. Разные электроды могут давать разные амплитуды даже при сходной физиологии. Нужно выяснить монтаж, протокол, качество контакта и применённую референтную базу. Нельзя автоматически считать уменьшение признаком прогрессирования заболевания, пока не учтена смена измерительной цепи.

Организационный вывод — тип электрода должен сохраняться в отчёте как значимый параметр. При переходе на новую систему заранее определяют порядок сопоставления и ограничения динамики. Исторические значения не следует объединять в один тренд без комментария о методе.

Разбор: время пика сдвинулось после замены стимулятора

Вторая учебная ситуация: после обслуживания у нескольких пациентов появляется сходный временной сдвиг ответа. Амплитуды и форма относительно стабильны. Возникает необходимость отличить клиническую особенность от изменения задержки между световым стимулом и началом записи.

Проверяют синхронизацию в предусмотренном техническом порядке, без пациента и с разрешёнными средствами. Важно сопоставить реальное появление света с триггером, а не только электронную команду запуска. Разные аппаратные и программные компоненты могут вносить задержку. Самостоятельное исправление клинических кривых на произвольное число миллисекунд недопустимо.

После выявления причины выполняют штатное обслуживание и документируют затронутый период. Вопрос о пересмотре ранее полученных исследований решают ответственные специалисты. Этот пример показывает, почему проверка стимулятора не менее важна, чем проверка усилителя.

Приёмка и контроль рабочего места

В техническом задании сначала перечисляют нужные виды исследований, затем стимуляторы, электроды, протоколы и анализ. Компактный прибор может быть достаточен для определённого набора тестов, но не обязан заменять полнофункциональную электрофизиологическую лабораторию. Возможности подтверждают для конкретной лицензии и комплектации.

ISCEV отдельно рассматривает проверку стимулов и регистрирующих систем. Общий практический смысл — контролировать всю цепь, а не только успешный запуск программы. Проверка известным тестовым сигналом относится к технической процедуре и не выполняется при подключённом пациенте. Регламент должен соответствовать оборудованию и ответственности сервисной службы.

Частые вопросы

ЭРГ заменяет ОКТ?

Нет. ЭРГ даёт функциональную электрическую информацию, ОКТ — структурную. Их результаты могут дополнять друг друга. Необходимый набор исследований определяется клиническим вопросом.

Можно ли сравнивать амплитуды разных электродов?

Требуется проверка методики и соответствующих референтных данных. Разный монтаж способен менять величину ответа. Прямое сравнение без учёта этого фактора ограничено.

Чем больше усреднений, тем надёжнее результат?

Усреднение уменьшает случайный шум при корректных условиях. Оно не устраняет устойчивый артефакт, ошибку синхронизации или неверный протокол. Качество исходных эпох остаётся принципиальным.

Зелёный автоматический отчёт исключает заболевание?

Нет. Автоматическая классификация относится к конкретному протоколу и модели. Врач оценивает качество, форму ответа и остальные данные. Нормальный показатель одного теста не является универсальным заключением о всей зрительной системе.
