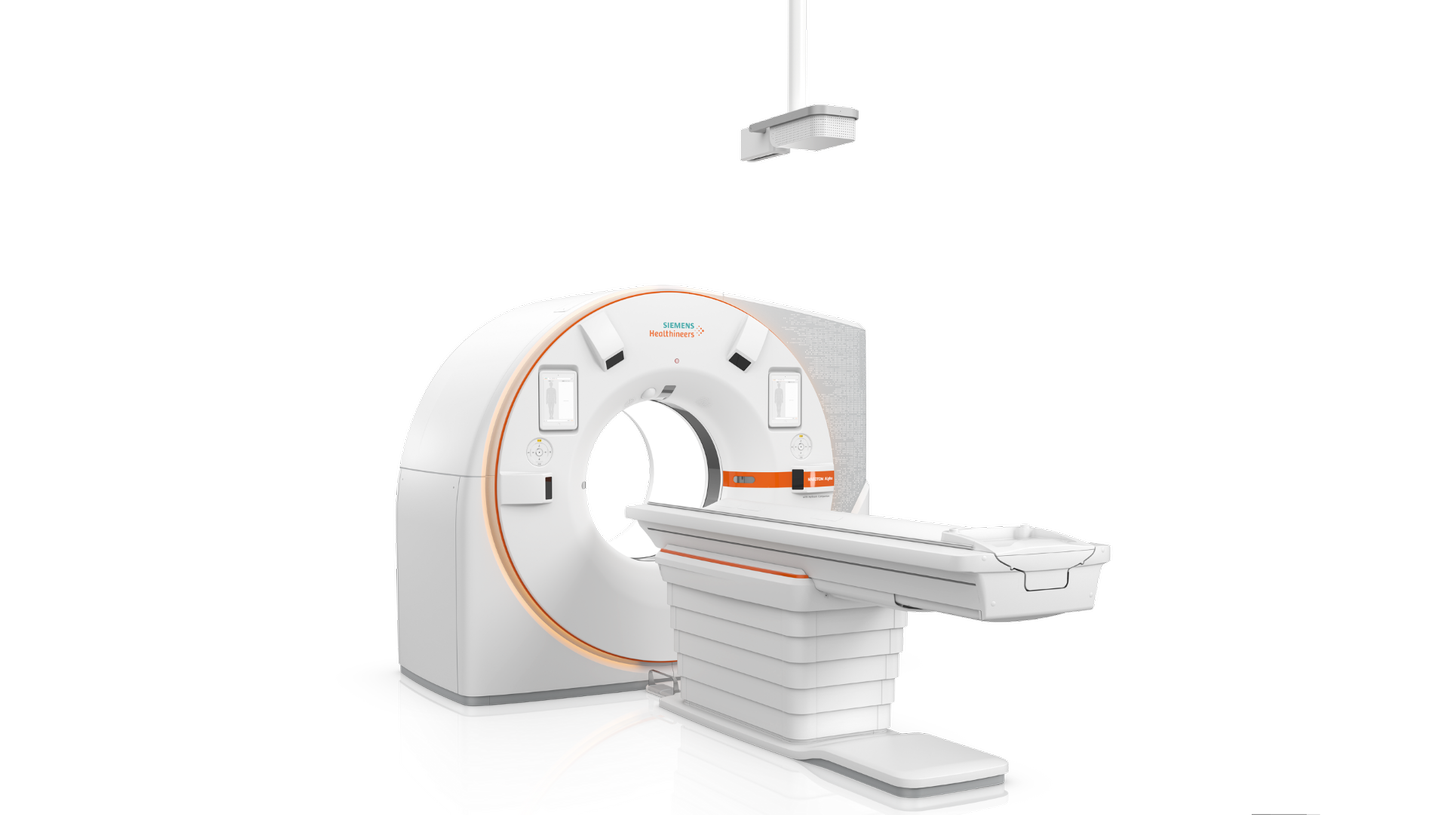

Фотон-считающая КТ: энергетические пороги и ограничения детектора

Фотон-считающая компьютерная томография использует детектор, который формирует электрические импульсы при взаимодействии рентгеновских фотонов с чувствительным материалом и классифицирует зарегистрированные события по энергетическим порогам. Такой подход отличается от накопления общего сигнала за интервал времени в энергетически интегрирующем детекторе. Он создаёт возможности для пространственного и спектрального анализа, но требует сложной обработки событий.

Название технологии не означает идеального измерения энергии каждого фотона без потерь. Реальный результат формируется цепью «взаимодействие — перенос заряда — электронный импульс — пороговое решение — реконструкция». На каждом этапе существуют физические ограничения. Понимание этой цепи помогает оценивать заявления о разрешении, шуме и спектральных возможностях без упрощений.

Прямое преобразование и отличие от сцинтилляционного детектора

В типичном сцинтилляционном КТ-детекторе рентгеновское излучение сначала преобразуется в свет, затем фотодиод создаёт электрический сигнал. За время интегрирования объединяется вклад большого числа взаимодействий. Из итогового суммарного сигнала нельзя непосредственно восстановить энергию каждого отдельного фотона.

В полупроводниковом фотон-считающем детекторе поглощённая энергия создаёт носители заряда. Электрическое поле направляет их к электродам, а электроника формирует импульс. Его амплитуда связана с внесённой энергией, но эта связь изменяется под действием характеристик материала, переноса заряда и электронной обработки.

В конкретных системах применяются разные материалы и конструкции. Поэтому нельзя переносить характеристики одного детектора на все фотон-считающие аппараты. Кадмий-теллуридный детектор и другой полупроводниковый вариант могут отличаться геометрией, способом сбора сигнала и коррекциями.

Отсутствие промежуточного оптического преобразования позволяет иначе организовать пиксельную структуру. Однако конечное разрешение изображения определяется не только детектором. Фокус трубки, геометрия, движение, сбор проекций и реконструкция остаются частью общей системы.

Пороги и энергетические интервалы

Электроника сравнивает импульс с заданными порогами. События могут накапливаться в каналах, соответствующих превышению порога, а затем преобразовываться в интервальные данные. Термин bin следует понимать с учётом конкретной реализации: это не всегда независимый прямой счётчик фотонов строго внутри отдельного энергетического окна.

Нижний порог помогает отделить полезные события от низкоамплитудного электронного шума. Это важное преимущество архитектуры, но выражение «без электронного шума» не следует расширять до утверждения «без шума вообще». Статистические флуктуации числа зарегистрированных фотонов и другие источники неопределённости сохраняются.

Разделение по порогам предоставляет спектральную информацию. При этом конечное число интервалов, их границы и качество энергетического разделения ограничивают возможные расчёты. Большое число заявленных каналов само по себе не гарантирует более точного различения материалов в конкретной клинической задаче.

Наложение импульсов и мёртвое время

Если два события происходят слишком близко по времени, электронные импульсы могут перекрываться. Это называют pile-up. В зависимости от схемы часть событий теряется, объединяется или получает искажённую оценку амплитуды. Поэтому зависимость зарегистрированного счёта от потока не обязана оставаться линейной при любых условиях.

Мёртвое время характеризует временное ограничение обработки событий. Существуют разные модели поведения счётчиков, но конкретный клинический детектор нельзя описывать одной простой формулой без знания его архитектуры. Современные системы используют аппаратные и программные решения, уменьшающие влияние этих эффектов в рабочем диапазоне.

Наличие физического механизма pile-up не доказывает, что он существенно ухудшает каждое клиническое исследование. В экспериментальных оценках конкретных коммерческих систем влияние может быть небольшим в большинстве проверенных режимов. Корректный вывод должен относиться к исследованной конфигурации и диапазону условий, а не ко всей технологии сразу.

Для инженера важна проверка стабильности характеристик при предусмотренной нагрузке. Для врача — понимание, что необычный спектральный результат может иметь технические причины. Самостоятельно менять сервисные пороги или обходить ограничения аппарата ради увеличения счёта недопустимо; работа ведётся в валидированных режимах.

Разделение заряда между пикселями

Одно взаимодействие может сформировать сигналы в соседних элементах. Зарядовое облако имеет пространственный размер, а вторичные процессы могут переносить энергию за пределы первоначального места. В результате часть энергии одного события распределяется между каналами.

Если каждый фрагмент считать отдельным фотоном, энергетическая информация и статистика будут искажены. Если объединять совпадающие сигналы, нужно отличать части одного события от независимых событий, пришедших близко по времени. При высокой интенсивности эта задача усложняется.

Меньший пиксель полезен для пространственной дискретизации, но увеличивает значение пограничных эффектов относительно его размера. Поэтому нельзя рассматривать уменьшение пикселя как улучшение без компромиссов. Конструкция и алгоритмы должны совместно обеспечивать приемлемую пространственную и спектральную характеристику.

Разделение заряда не означает, что изображение обязательно будет непригодным. Это известная задача детекторной физики, для которой разрабатываются коррекции. Важно оценивать итоговые свойства готовой системы и конкретного режима, а не делать вывод только по одному физическому эффекту.

Разрешение: пиксель, воксель и различимость

Размер элемента детектора, размер реконструированного вокселя и пространственное разрешение — разные величины. Можно создать мелкую сетку изображения, но она не восстановит детали, которые не были переданы измерительной системой. И наоборот, возможности детектора могут быть частично потеряны при слишком грубой реконструкции.

Резкий реконструкционный фильтр повышает выраженность мелких границ, но меняет шум. Сравнение с более сглаженной серией без учёта этого различия может создать неверное впечатление превосходства. Для оценки нужны показатели разрешения и шума в контексте задачи, а не только визуально чёткие контуры.

Движение пациента и органов также ограничивает детализацию. Высокое статическое разрешение детектора не отменяет требования к временному разрешению. Для подвижных структур конструкция сканера, синхронизация и режим сбора могут иметь не меньшее значение, чем размер пикселя.

Доза и качество: оценка по задаче

Более эффективная регистрация может дать возможности для снижения дозовой нагрузки при сохранении необходимого качества. Но нельзя обещать одинаковое снижение для любого пациента, анатомической области и протокола. Реальный выигрыш зависит от задачи, реконструкции и исходной системы сравнения.

Если новая технология используется для существенно более высокого разрешения, часть преимуществ может быть направлена на детализацию, а не на уменьшение дозы. Поэтому сравнивают согласованные условия: либо одинаковую задачу и качество, либо ясно описанный прирост возможностей. Одновременно заявлять максимум разрешения и максимум снижения дозы без контекста некорректно.

Показатели CTDIvol и DLP полезны для контроля протоколов, но не являются полной характеристикой индивидуального риска или качества изображения. Их интерпретируют вместе с размером пациента, областью исследования и задачей. Медицинский физик участвует в настройке и проверке протоколов, не сводя оценку к одному рекламному проценту.

Разбор: более резкая серия оказалась другой реконструкцией

При демонстрационном сравнении фотон-считающая серия выглядела заметно чётче стандартной. Однако одна была реконструирована тонкими срезами с резким фильтром, а другая — более толстыми срезами и сглаживанием. Такое сравнение смешивает эффект детектора с эффектом обработки.

Для корректной оценки согласуют задачу, геометрию и параметры реконструкции в разумно сопоставимых условиях. Дополнительно оценивают шум и различимость интересующих деталей. Если задача действительно требует нового режима высокого разрешения, его преимущества описывают отдельно, с указанием отличающихся условий.

Итогом может быть подтверждение полезного улучшения, но уже с понятной причиной и границами. Важно не отвергать технологию из-за некорректной демонстрации, а перевести сравнение в проверяемую форму. Для закупки это означает необходимость согласованного приёмочного сценария.

В отчёте сохраняют параметры обеих серий и критерии оценки. Формулировка «изображение лучше» без определения задачи слишком неопределённа для последующего контроля. Проверяемое описание позволяет воспроизвести сравнение после обновления программы или изменения протокола.

Разбор: спектральная стабильность проверяется отдельно от обычного изображения

После изменения программного обеспечения обычные реконструкции тестового объекта выглядели привычно. Однако количественные значения в одном спектральном приложении немного сместились. Визуальная оценка серой шкалы не могла выявить эту разницу.

Проверяют версию алгоритма, настройки разложения и условия сканирования. Затем используют соответствующий тестовый объект с известными компонентами и сопоставимый протокол. Если изменение связано с новым вычислительным методом, устанавливают его влияние на сравнение с прежними данными и документируют переход.

Нельзя автоматически считать любое смещение неисправностью детектора. Оно может возникать на этапе реконструкции или материальной модели. Но и игнорировать его только потому, что обычная картинка выглядит нормально, нельзя: количественное приложение представляет отдельную измерительную функцию.

Практический вывод — программа контроля должна охватывать и пространственные, и спектральные задачи. Проверка одной высококонтрастной детали не подтверждает точность карты материала. Для каждой функции нужны подходящие критерии и прослеживаемые исходные условия.

Данные, архив и инфраструктура

Тонкие срезы и дополнительные спектральные представления увеличивают объём данных. При выборе оборудования следует оценить скорость реконструкции, передачу в PACS, хранение и удобство просмотра. Если рабочая станция не позволяет быстро сравнивать необходимые серии, технические преимущества сканера частично теряются в повседневной работе.

Нужно ясно различать исходные измерения, базовые реконструкции и производные карты. Сохранение только выбранного скриншота не позволяет повторить количественный анализ. При этом хранение всех возможных результатов без продуманного протокола усложняет навигацию и может скрыть действительно важные серии.

Частые вопросы

Фотон-считающий детектор действительно считает каждый фотон?

Он регистрирует события по электрическим импульсам и пороговым правилам. Реальная эффективность ограничена физикой и электроникой; возможны потери и искажения. Поэтому название технологии не следует понимать как обещание идеального счёта без исключений.

Полностью ли исчезает шум?

Нет. Пороговая регистрация помогает подавлять электронную составляющую, но квантовые флуктуации и другие источники неопределённости остаются. Итоговый шум также зависит от протокола и реконструкции.

Меньший пиксель всегда означает лучшее исследование?

Нет. Нужно учитывать всю измерительную цепь и задачу. Пространственная детализация взаимодействует с шумом, движением, дозой и спектральными эффектами. Размер пикселя — только одна характеристика.

Можно ли сравнивать спектральные карты разных аппаратов напрямую?

Только после проверки единиц, алгоритмов, протоколов и количественной сопоставимости. Одинаковое название карты не гарантирует идентичной модели. Для динамического анализа важна валидированная процедура сравнения.
