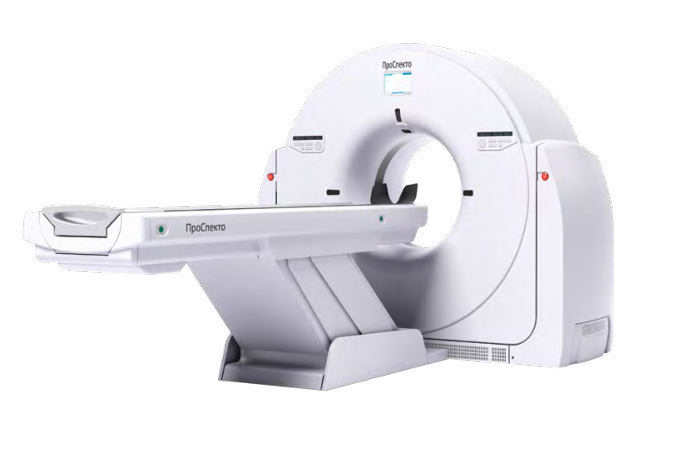

Что такое компьютерный томограф

Компьютерный томограф — рентгеновская диагностическая система, которая получает измерения ослабления излучения с разных направлений и вычисляет поперечные изображения исследуемого объёма. Из этих данных можно строить изображения в других плоскостях и пространственные представления. В отличие от обычной рентгенограммы, КТ уменьшает проблему проекционного наложения структур за счёт реконструкции их распределения внутри объёма.

КТ использует ионизирующее излучение. Компьютерная обработка не меняет этот физический принцип. Основная инженерная задача состоит в том, чтобы получить информацию, достаточную для конкретного исследования, при согласованных характеристиках изображения и обоснованном использовании излучения. Число срезов, мощность генератора и скорость вращения важны, но по отдельности не определяют пригодность системы.

Томограф следует рассматривать как комплекс: сканер, стол, система реконструкции, рабочие станции, программы обработки, средства передачи данных и инфраструктура помещения. Отсутствующая лицензия, неподходящая нагрузочная способность стола или ограниченная скорость архивирования могут существенно изменить возможности даже высокопроизводительной платформы. Этот материал описывает устройство и выбор оборудования, не задавая пациентские протоколы сканирования.

Гентри, источник излучения и детекторная система

Гентри — конструкция, в которой размещены основные вращающиеся компоненты: рентгеновский источник, детекторная система и связанные электронные узлы. Во время получения данных источник и приёмник согласованно перемещаются вокруг исследуемой области. Стол обеспечивает необходимое положение и продольное перемещение пациента. Для спирального режима вращение и движение стола происходят одновременно.

Трубка и генератор должны поддерживать заданную нагрузку в пределах своих характеристик. В КТ важны не только пиковая мощность, но и поведение при сериях исследований, тепловой режим и восстановление готовности. Для учреждения с интенсивным потоком эти параметры непосредственно связаны с устойчивостью расписания. Сравнение двух установок только по максимальному току не раскрывает эксплуатационных ограничений.

Детектор регистрирует прошедшее излучение, а система сбора данных преобразует сигналы для реконструкции. Конструкция приёмника влияет на эффективность регистрации, пространственное разрешение, шум и особенности спектральной информации. У энергоинтегрирующих и фотон-счётных детекторов различаются принципы регистрации; принадлежность к технологии не отменяет необходимости оценивать конкретную реализацию.

Механика стола — часть геометрической точности. Значимы грузоподъёмность, диапазон и точность перемещений, ширина рабочей поверхности и ограничения на положение центра нагрузки. Диаметр отверстия гентри и доступное поле реконструкции также не равны друг другу: физическая возможность разместить объект не гарантирует получение полноценного изображения всего его поперечного размера.

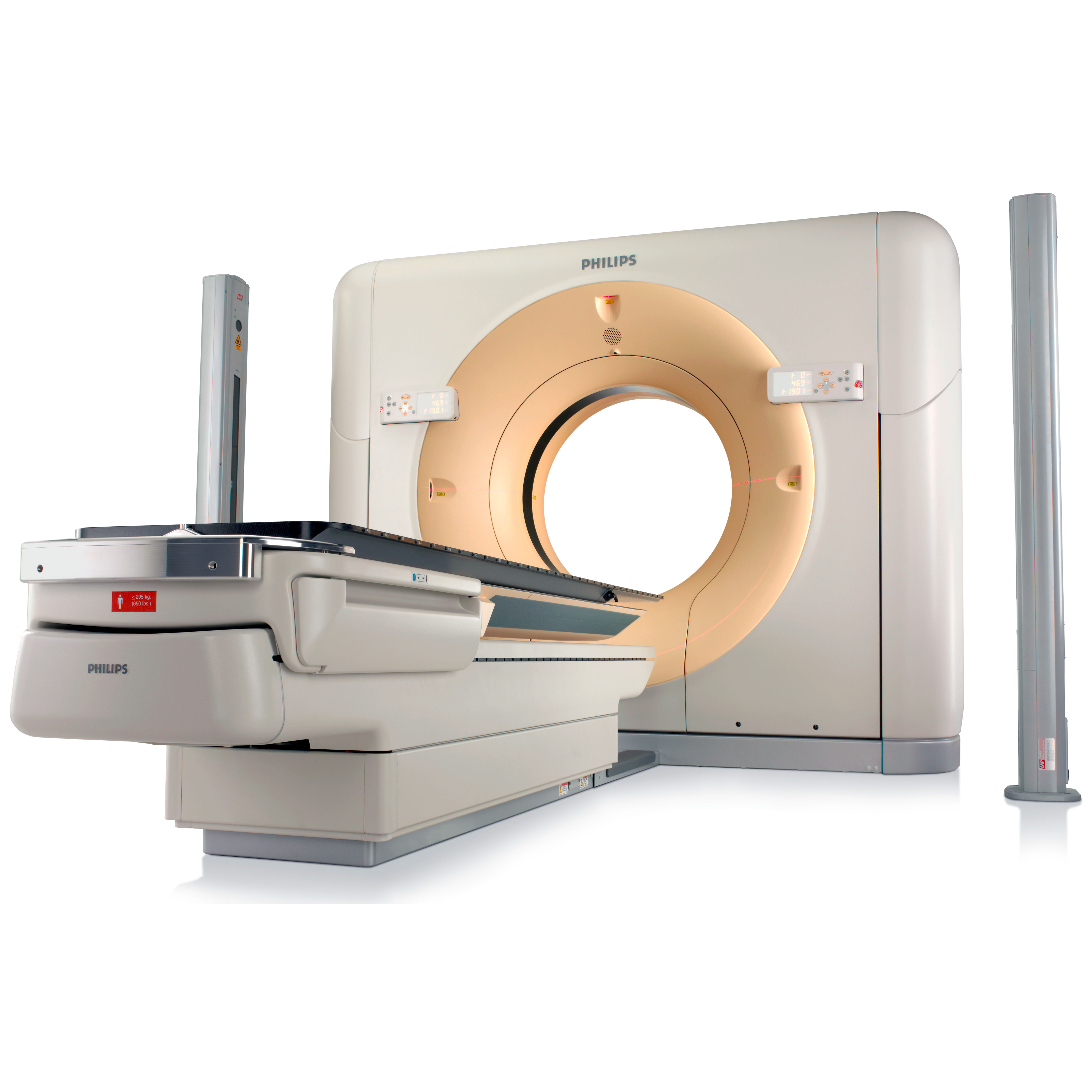

Основные разновидности КТ

Что означает количество срезов

Термин «срез» может относиться к физической конфигурации регистрации, к числу получаемых каналов или к реконструируемым изображениям. Поэтому одинаковая цифра в названии двух моделей не всегда означает одинаковое продольное покрытие и одинаковую геометрию. В техническом сравнении нужно уточнять число физических рядов, их используемую ширину и суммарную ширину регистрации по оси z.

Толщина реконструированного среза — параметр формирования изображения. Она не тождественна толщине одного физического элемента детектора. Интервал реконструкции задаёт расстояние между соседними изображениями; перекрывающиеся реконструкции могут создавать больше изображений из тех же исходных данных, но не превращают сканирование в систему с большим физическим покрытием.

Практический пример сравнения: в одном предложении указано число изображений, формируемых за оборот с использованием определённого алгоритма, а в другом — число детекторных рядов. Если записать их в одну строку без пояснения, таблица будет выглядеть точной, но окажется методически неверной. Следует требовать геометрическое описание регистрации и диапазоны реконструкции отдельно.

Большое покрытие полезно для определённых задач, однако само по себе не определяет временное разрешение, низкоконтрастную различимость или устойчивость к движению. Для выбора нужен набор согласованных показателей, связанных с профилем исследований, а не соревнование одной числовой характеристики.

Спиральное сканирование, pitch и временное разрешение

В спиральном режиме данные собираются при непрерывном вращении и продольном движении стола. Pitch характеризует отношение перемещения стола за оборот к общей ширине коллимированного пучка по продольной оси. Это геометрический параметр режима, который необходимо читать вместе с конфигурацией регистрации.

Неверно считать, что увеличение pitch всегда пропорционально уменьшает облучение. Автоматическое управление током и выбранная стратегия поддержания качества могут изменять другие параметры. Также меняются требования к реконструкции и особенности выборки данных. Для закупочного сравнения важен доступный диапазон режимов и их ограничения, а не самостоятельное обещание «высокий pitch — низкая доза».

Время оборота гентри связано со скоростью сбора проекций, но не всегда совпадает с эффективным временным разрешением конкретной реконструкции. Последнее зависит от архитектуры системы и способа использования данных. Поэтому показатель, приведённый для специализированного режима, нельзя переносить на все исследования платформы.

Быстрое получение данных может уменьшать чувствительность к некоторым движениям, однако не устраняет все артефакты. Синхронизация, реконструкция и качество исходного сигнала остаются существенными. Обсуждать эти возможности следует в виде подтверждённых рабочих сценариев без обещания универсального результата у любого пациента.

Параметры КТ: что именно сравнивают

Реконструкция: от проекций к диагностическому изображению

Реконструкция вычисляет изображение по зарегистрированным проекциям. Разные алгоритмы используют разные предположения о системе, шуме и объекте. Аналитические, итеративные и основанные на машинном обучении подходы могут давать различную текстуру изображения. Снижение визуального шума не означает автоматического сохранения всех мелких или низкоконтрастных деталей.

Тонкие срезы полезны для пространственных преобразований, но обычно предъявляют более высокие требования к сигналу и объёму данных. Толстые реконструкции уменьшают видимый шум за счёт усреднения, одновременно меняя представление мелких структур. Не существует единственной толщины, оптимальной для всех задач, поэтому статья не предлагает универсальных численных настроек.

Многоплоскостная реконструкция и трёхмерное отображение используют исходный объём. Эффектная поверхность на экране зависит от порогов и способов представления, а не только от характеристик сканера. При сравнении оборудования важно выяснить, какие операции доступны на консоли, какие требуют отдельной станции и какие лицензируются дополнительно.

Алгоритмы уменьшения металлических артефактов также имеют ограничения. Они могут улучшать определённые области изображения, но способны изменять визуальные признаки и не гарантируют устранения всех искажений. Для технической оценки нужны доступ к исходной серии, документированные режимы и возможность сопоставления результатов, а не только обработанная демонстрационная картинка.

Дозовые индикаторы и организация контроля

CTDIvol и DLP используются для описания стандартизованного выхода КТ-системы и сопоставления режимов. Они основаны на определённой геометрии и фантомных условиях. Значение в миллигреях на консоли не следует автоматически трактовать как индивидуальную дозу пациента: размеры и анатомия человека отличаются от стандартной модели.

Для корректного обмена данными важны сведения о фантоме, типе исследования, диапазоне сканирования и составе серий. Итоговый отчёт должен сохранять контекст значений. Простая выписка одного числа без указания условий может затруднить анализ, особенно при сравнении разных систем или возрастных групп.

Программа контроля включает проверку показаний, анализ типичных исследований и выявление необъяснимых изменений. Референтные уровни не являются универсальными индивидуальными пределами и не заменяют клиническое обоснование. Их применение, актуальные значения и процедуры действий должны определяться действующими документами и специалистами учреждения.

При выборе аппарата оценивают, доступны ли структурированные дозовые отчёты, экспорт данных и интеграция с используемыми системами учёта. Важно также знать, какие изменения протоколов журналируются и кто может их выполнять. Прозрачность процесса полезнее неподтверждённого обещания фиксированного процента снижения дозы во всех ситуациях.

Шесть критериев выбора компьютерного томографа

Первый критерий — клинический профиль и состав потока. Планируемые направления определяют требования к покрытию, скорости, специализированным программам и организации смены пациентов. Количество исследований в день следует оценивать вместе с их сложностью и временем работы персонала, а не как отдельный рекламный показатель.

Второй — возможности получения и реконструкции данных. Сопоставляют геометрию детектора, временные характеристики, доступные режимы, качество изображения и вычислительную производительность. Следует фиксировать, какие функции входят в базу, какие являются опциями и какие доступны только после аппаратного обновления.

Третий — доступность для пациентов. Проверяют отверстие гентри, стол, допустимую нагрузку, высоту посадки, приспособления и возможность работы с ограниченной мобильностью. Размеры помещения и маршрут транспортировки пациента должны рассматриваться вместе с установкой.

Четвёртый — информационная инфраструктура. КТ создаёт большие объёмы данных. Сеть, архив и рабочие станции должны обеспечивать передачу и просмотр нужных серий без постоянного ручного копирования. Отдельно проверяют идентификаторы, компрессию, совместимость объектов и политику локального хранения.

Пятый — инженерная подготовка площадки. Требования к электропитанию, охлаждению, вентиляции, радиационной защите, нагрузкам на перекрытия и сервисному доступу берут из проекта и документации конкретной модели. Универсальное описание кабинета не может заменить эти расчёты.

Шестой — жизненный цикл. В договорённостях должны быть понятны обслуживание трубки и детектора, обновления ПО, диагностика, доступность запасных частей и восстановление после отказа. Сравнивать следует весь период эксплуатации с учётом ограничений и обязательных работ, не публикуя неподтверждённых обещаний ресурса.

Ошибки при сравнении томографов

Приёмка, ограничения и частые вопросы

Приёмочная оценка должна связывать конфигурацию поставки с проверяемыми показателями. Важны идентификация аппаратных модулей, версии ПО, лицензии, исходные контрольные данные изображения, геометрия и передача в архив. Протокол сохраняют как основу для последующего контроля, а не только как формальное подтверждение установки.

Можно ли получить больше срезов программным обновлением? Некоторые возможности реконструкции действительно изменяются программно, но физическая ширина детектора от этого не становится другой. Необходимо уточнять, что именно увеличивается: число изображений, скорость обработки, доступные режимы или аппаратное покрытие.

Почему более тонкое изображение выглядит шумнее? Уменьшение объёма усреднения изменяет статистические свойства сигнала. Значение толщины рассматривают вместе с алгоритмом, входными данными и задачей. Сама по себе тонкая реконструкция не гарантирует более полезное изображение.

Спектральная КТ и двухисточниковая КТ — одно и то же? Нет. Спектральную информацию получают разными техническими способами. Двухисточниковая архитектура является одной из конструктивных возможностей и имеет собственные режимы. Термины следует уточнять по документации платформы.

Можно ли по красивому 3D-изображению выбрать аппарат? Нет. Оно демонстрирует только часть цепочки обработки. Для сравнения нужны исходные условия, обычные серии, сведения о реконструкции и понимание ограничений. Иначе оценивается презентация программного продукта, а не соответствие томографа задачам учреждения.

КТ не является универсальным способом заменить все другие методы визуализации. Доступность метода не устраняет необходимость клинического выбора. На уровне оборудования это означает, что техническое задание должно быть связано с реальным профилем исследований и компетенциями команды, а не с максимально длинным перечнем функций.
