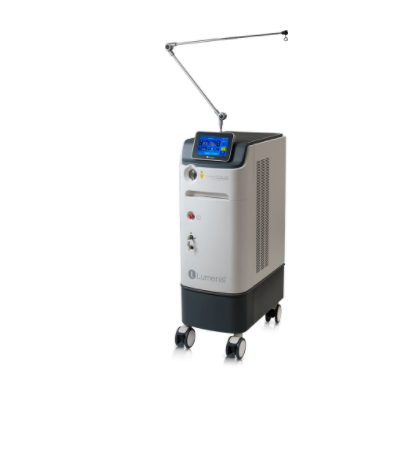

Хирургический лазер: устройство, разновидности и критерии выбора

Что представляет собой хирургический лазер

Хирургический лазер — медицинская система, формирующая оптическое излучение для предусмотренного воздействия на ткань или иной объект вмешательства. В отличие от обычного осветителя, он является источником энергии, а не только средством наблюдения. Его функциональность определяется длиной волны, временной структурой излучения, способом доставки и конкретным аппликатором.

Слово «лазер» объединяет устройства с существенно различающимися физическими свойствами. CO₂-, гольмиевые, тулиевые, диодные и другие системы нельзя оценивать как варианты одного аппарата с большей или меньшей мощностью. Различия поглощения, доставки и управления определяют возможности и ограничения каждой технологии.

При выборе сначала описывают задачи отделения и предполагаемый доступ, затем подбирают систему с соответствующим назначением. Нельзя выводить клинические показания только из длины волны. Они должны быть подтверждены документацией конкретного изделия, включая используемое волокно, наконечник, сканер или микроманипулятор.

Как устроена система доставки энергии

В консоли находятся источник излучения, питание, управление, охлаждение и средства контроля. Излучение передаётся к рабочему полю через предусмотренный оптический тракт: например, шарнирный световод, совместимое волокно или специальную систему доставки. Обычное оптическое волокно не подходит автоматически для любого лазера; материал и конструкция должны соответствовать спектру и режимам.

Аппликатор задаёт геометрию доставки. Он может определять размер пятна, рабочую дистанцию, направление и форму распределения энергии. Поэтому одинаковый параметр на консоли при разных наконечниках не обязательно означает одинаковую плотность энергии на мишени. Изменение фокусировки также меняет условия воздействия.

Прицельный луч помогает ориентировать систему, но не заменяет проверку рабочего излучения и целостности тракта. Его видимость не доказывает, что основной канал исправен. Подключение, осмотр и контроль выполняют в порядке, предусмотренном изготовителем; повреждённый световод не восстанавливают импровизированными способами.

Педаль и органы переключения задают состояние готовности и активацию. Для рабочего процесса важно, чтобы персонал однозначно понимал, когда система находится в режиме ожидания, когда готова к излучению и какой инструмент выбран. Это организационная часть безопасности, которую нельзя компенсировать одной технической блокировкой.

Параметры лазера: что они означают

Почему одинаковая мощность не делает лазеры аналогами

Для регулярной последовательности одинаковых импульсов средняя мощность связана с энергией импульса и частотой их повторения. Однако две системы с одинаковой средней мощностью могут формировать разную длительность и форму импульса. Это меняет временное распределение энергии, поэтому сравнение только по ваттам не описывает весь процесс.

Необходимо различать энергию, плотность энергии и мощность. Если одна и та же энергия распределена по разной площади, условия на поверхности отличаются. При этом геометрия пятна в реальном оптическом тракте определяется не только положением ручки на консоли. Важны аппликатор, дистанция, состояние оптики и предусмотренный способ применения.

На взаимодействие излучения влияют оптические свойства среды и мишени. Общие физические зависимости помогают понимать различия технологий, но не дают универсальной лечебной настройки. Перенос параметров между аппаратами, волокнами и задачами без документации недопустим даже при одинаковом названии лазерной среды.

Как сравнивать варианты комплектации

Рабочее место и лазерная безопасность

Защита строится вокруг конкретной длины волны и класса системы, а не вокруг цвета защитных очков. У средств защиты должны быть соответствующие характеристики и область применения. Одни очки не являются универсальными для любого хирургического лазера. Проверяют также защиту пациента и требования к находящемуся в помещении персоналу.

Организация помещения включает ограничение доступа, предупреждающую индикацию, размещение оборудования и управление отражающими поверхностями в пределах принятой программы лазерной безопасности. Конкретные меры определяются инструкцией, оценкой риска и действующими требованиями учреждения. Наличие закрытой двери само по себе не решает весь комплекс вопросов.

Продукты лазерного воздействия требуют предусмотренного удаления. Вентиляция помещения и локальное дымоудаление выполняют разные функции. При подборе системы учитывают возможность разместить приёмный элемент, трассу трубки, фильтры и расходники так, чтобы не мешать инструментам и не нарушать рабочее поле.

При совмещении лазера с эндоскопом, микроскопом или другой аппаратурой проверяют совместимость всей системы. Особенно важно не переносить решения между внешне похожими оптическими портами. Элементы, пригодные для наблюдения, не обязательно выдерживают доставку лечебного излучения.

Разбор предложения без перечня волокон

В спецификации указан хирургический лазер и его максимальная мощность, но нет совместимых волокон. Такое предложение не позволяет оценить рабочую готовность. Сначала выясняют, какой доступ нужен, какие инструменты должны проходить через него и какие волокна разрешены изготовителем для выбранного режима.

Затем сопоставляют расходные и многоразовые элементы. Для многоразового компонента важны допустимая обработка, критерии контроля и ограничения ресурса. Для одноразового — обеспеченность поставками и точная номенклатура. Сходный наружный диаметр не доказывает одинаковую передачу энергии или допустимость применения.

Если требуется использование через эндоскоп, отдельно проверяют ограничения канала и инструмента. Возможность физически провести волокно не означает, что сочетание предусмотрено. Итогом должна стать согласованная ведомость системы: консоль, тракт доставки, аппликатор, средства управления и защиты, а не обещание подобрать принадлежности после покупки.

Типичные ошибки технического сравнения

Вопросы и ответы

Всегда ли более мощная система лучше? Нет. Нужен диапазон и характер работы, соответствующий задачам, а также подходящий тракт доставки. Избыточная паспортная мощность не устраняет ограничений инструмента и не заменяет необходимый режим.

Можно ли использовать лазер нескольких специальностей? Если соответствующие применения, инструменты и конфигурации предусмотрены изготовителем. Само наличие сменных волокон не подтверждает универсальность.

Почему в спецификации важна длительность импульса? Она описывает распределение энергии во времени. Сравнение только энергии и частоты может пропустить важное различие режимов.

Как принимать аппарат после установки? Помимо проверки идентификации и комплектности необходимы предусмотренные функциональные проверки, обучение, согласование защиты и обслуживания. Любое измерение рабочего излучения выполняют подходящими средствами и по установленной методике; самодельная проверка на случайном материале не заменяет приёмку.

Спектр, импульс и размер пятна: три независимых вопроса

Длина волны определяет спектральную область излучения. Длительность и форма импульса описывают его изменение во времени. Размер пятна характеризует пространственное распределение. Эти три группы нельзя свести к одному слову «мощность»: система с подходящим спектром всё ещё может не иметь нужного способа доставки или временного режима.

При описании импульсного режима важно выяснить, относятся ли паспортные значения к одному и тому же сочетанию настроек. Максимальная энергия и максимальная частота не обязательно доступны одновременно. Поэтому таблица предельных чисел без карты допустимых сочетаний может создать неверное представление о диапазоне аппарата.

Рабочее пятно зависит от оптики и расстояния. Если сравнивать два предложения с разными аппликаторами, равные числа на консоли не обеспечивают сопоставимых условий. В технической спецификации полезно указывать весь путь доставки и предусмотренную геометрию, а не только модель генератора.

Оптические потери также относятся к системе. Состояние соединений и световода влияет на передачу энергии, однако оценивать это по видимости прицельной точки недостаточно. Измерительный прибор для контроля должен соответствовать спектру и диапазону конкретного лазера; неподходящий датчик может давать бессмысленный результат или повреждаться.

Планирование совместного использования лазера

Если аппарат планируется перемещать между подразделениями, проверяют не только колёса и массу. В каждом помещении должны быть обеспечены условия подключения, защиты и работы с принадлежностями. Набор аппликаторов для одной специальности не следует автоматически включать в другую клиническую программу.

Система хранения должна позволять различать волокна и наконечники по точной маркировке. Это особенно важно при внешнем сходстве изделий. Повреждённая упаковка, отсутствие идентификации или неясная история многоразового элемента требуют установленной оценки, а не решения по внешнему виду.

При работе с микроскопом или эндоскопом проверяют, какие части тракта рассчитаны на лазерную энергию и какие защитные элементы предусмотрены. Нельзя считать оптический канал пригодным для лазера только потому, что через него проходит свет. Совместимость относится к определённой длине волны, режиму и конструкции.

Для проекта закупки полезно отдельно составить схему ответственности: кто контролирует готовность аппарата, кто обслуживает оптику, кто организует обработку и кто отслеживает расходные элементы. Это позволяет поддерживать исходно согласованную конфигурацию и не заменять постепенно специальные детали случайными аналогами.

Границы интерпретации технического паспорта

Паспортные пределы описывают аппарат в установленных условиях, но не являются готовыми лечебными установками. При подготовке спецификации следует отдельно указывать функциональные требования и не включать в неё непроверенные обещания клинического эффекта. Это сохраняет корректность сравнения и позволяет выбирать технологию по назначению.
