Что такое имплантируемый кардиовертер-дефибриллятор
Имплантируемый кардиовертер-дефибриллятор, или ICD, — автономная система, которая регистрирует сердечные электрические сигналы, распознаёт предусмотренные алгоритмом события и при выполнении заданных условий формирует электрическое воздействие. В отличие от диагностического регистратора, она не ограничивается сохранением записи. В отличие от наружного дефибриллятора, работает через постоянную имплантированную конфигурацию и использует собственные каналы детекции. Поэтому её нельзя описать только максимальной энергией разряда.

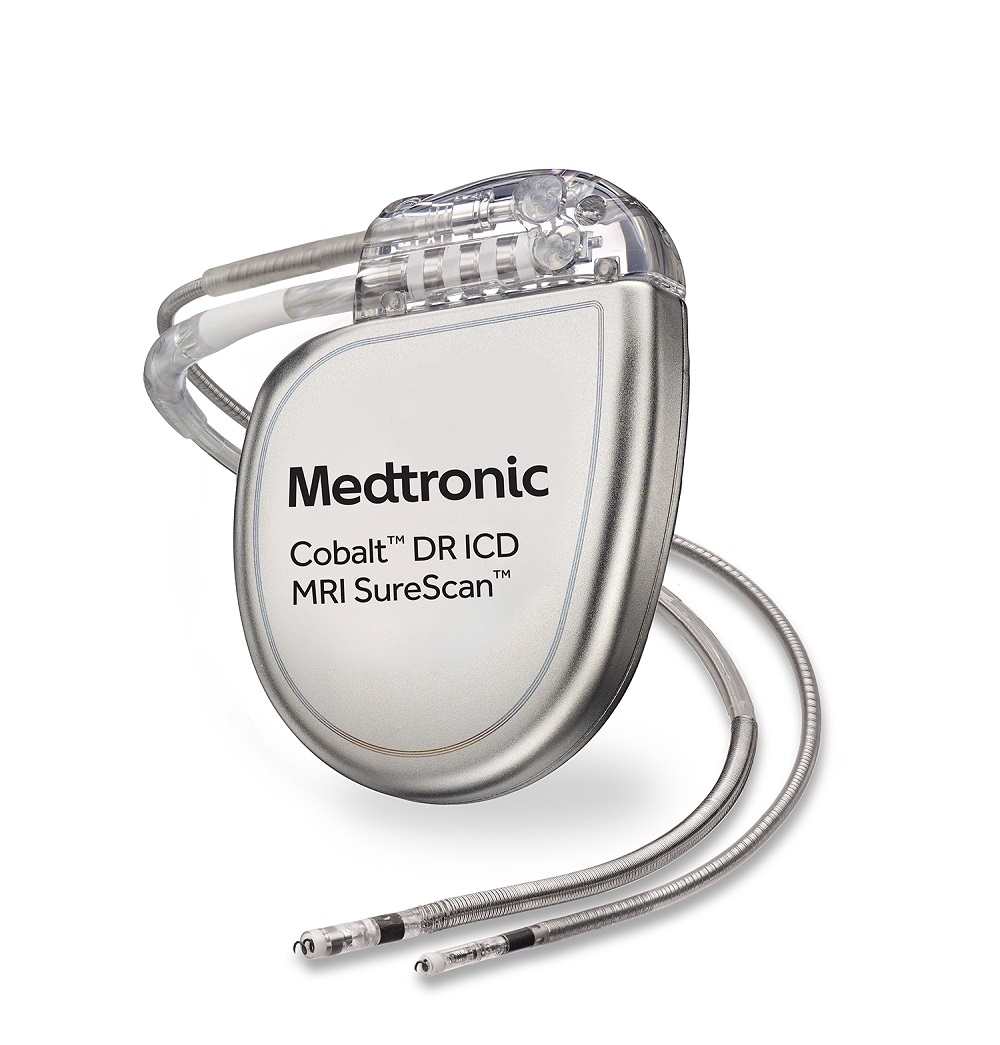

Классический трансвенозный комплекс включает герметичный генератор, имплантируемый электрод или электроды, соединительный блок и средства последующего опроса. Существуют также подкожные и другие внесосудистые архитектуры. Их возможности стимуляции, электрические векторы и способы детекции отличаются. Далее рассматриваются прежде всего принципы трансвенозного ICD; переносить характеристики этой конструкции на любой аппарат с названием «дефибриллятор» нельзя.
Материал посвящён устройству и проверке данных. Выбор показаний, зон детекции и терапии относится к работе аритмолога. Технический разбор не предоставляет универсальных настроек: одинаковая частота зарегистрированных событий может иметь разное значение в зависимости от исходного ритма, конфигурации электродов и сохранённой электрограммы.
Два энергетических тракта внутри одного корпуса
Низковольтная часть обеспечивает регистрацию, вычисления, память, телеметрию и предусмотренную электростимуляцию. Высоковольтная часть накапливает энергию в конденсаторах и передаёт её через разрешённый дефибрилляционный вектор. Общий источник питания не делает эти цепи одинаковыми. Работоспособность канала стимуляции сама по себе не подтверждает состояние высоковольтного пути, а успешный сеанс связи не является функциональным испытанием каждого узла.
Различают запасённую и доставленную энергию. Часть энергии теряется в электрической цепи, поэтому две паспортные цифры нельзя сравнивать без понимания определения. Для конкретной модели учитывают форму импульса, ограничения по нагрузке и способ измерения. В технических данных Gallant производитель отдельно указывает delivered и stored energy; это полезный пример того, почему одинаковая единица «джоуль» ещё не означает одинаковый параметр.
Корпус может участвовать в электрическом векторе. Поэтому его назначение шире механической защиты батареи. Разъёмы высоковольтных и низковольтных цепей также имеют определённую архитектуру. Варианты DF-1, DF-4 и IS-1 нельзя воспринимать как декоративные обозначения: они задают тип соединения и ограничения допустимой комбинации генератора и электрода.
| Часть комплекса | Какую задачу выполняет | Что не доказывает её отдельная проверка |
|---|---|---|
| Чувствительный вход | Принимает локальный электрический сигнал | Правильность всей классификации ритма |
| Выход стимуляции | Формирует предусмотренные импульсы | Исправность высоковольтного разрядного пути |
| Высоковольтный блок | Заряжает конденсаторы и формирует воздействие | Состояние каждого низковольтного контакта |
| Электродная система | Передаёт сигналы и энергию через заданные векторы | Совместимость только по внешнему виду коннектора |
| Память событий | Сохраняет электрограммы и служебные сведения | Наличие непрерывной записи каждого момента |
| Телеметрия | Обеспечивает опрос и разрешённый обмен | Непрерывное наблюдение врачом в реальном времени |
Как сигнал превращается в обнаруженное событие
Электрограмма на входе отличается от стандартной поверхностной ЭКГ. Она отражает конкретный вектор регистрации, положение чувствительных элементов и обработку входного канала. Амплитуду и морфологию оценивают в контексте этой конфигурации. Нельзя ожидать, что внутрисердечная запись будет выглядеть как привычное отведение II, либо использовать отсутствие такого сходства как единственный признак неисправности.
Детекция состоит из нескольких этапов: получение сигнала, выделение событий, измерение интервалов и применение предусмотренных критериев классификации. Между ними возможны разные ошибки. Пропуск события на чувствительном входе отличается от правильной регистрации с последующей классификацией в другую категорию. Для разбора важны не только кривая, но и маркерный канал, показывающий, какие события устройство фактически учло.
Чувствительность может изменяться во времени по алгоритму. Термин «автоматическая чувствительность» не означает, что система независимо от условий отличит любой полезный сигнал от любой помехи. В документации описываются правила и ограничения конкретного алгоритма. Их обсуждают вместе с наблюдаемой электрограммой, а не заменяют утверждением, что автоматическая функция всегда точнее ручной оценки.
Короткие интервалы способны возникать при истинной тахиаритмии, двойном подсчёте компонентов сигнала, шуме или нарушении электродной цепи. Поэтому число зарегистрированных быстрых событий не равно готовому диагнозу. Сопоставляют последовательность, форму, разные доступные каналы и технические тренды. Такой подход помогает разделить проблему измерения и собственно сердечное событие.
Дискриминация и подтверждение не равны одной частотной границе
Устройство может использовать морфологию, стабильность интервалов, внезапность изменения и межкамерные отношения. Набор зависит от модели и числа доступных сигналов. Если предсердный канал отсутствует, нельзя предполагать, что алгоритм использует те же измеренные данные, что двухкамерная система. Программная функция должна рассматриваться вместе с аппаратными входами, на которых она основана.
Дополнительные критерии уменьшают определённые ошибки, но создают собственные условия применимости. Например, сравнение с шаблоном требует понимать, как этот шаблон получен и обновлялся. Успешное совпадение — результат алгоритма, а не независимое доказательство происхождения ритма. При экспертном просмотре требуется исходная информация, позволяющая проверить логику принятого решения.
Между начальным обнаружением и воздействием могут существовать этапы подтверждения. Состояние ритма способно измениться за время зарядки. В документации ряда моделей предусмотрена повторная оценка; её наличие и правила нужно уточнять для конкретного изделия. Нельзя считать любой отменённый разряд отказом генератора, не просмотрев журнал последовательности событий.
Стимуляция, ATP и разряд: разные функции
Поддержка ритма при брадикардии, антитахикардическая стимуляция и высоковольтное воздействие относятся к разным режимам работы. Наличие одной функции не подтверждает наличие другой. Даже внутри одного семейства моделей набор возможностей различается. При анализе карточки устройства следует отдельно проверять класс системы, модель, предусмотренные режимы и фактическую электродную конфигурацию.
ATP представляет собой последовательность электрических стимулов по определённому алгоритму. Она не тождественна «маленькому разряду». Для её работы используются другие параметры и другая логика, чем для зарядки дефибрилляционного конденсатора. В техническом описании необходимо сохранять это различие, чтобы не создавать ложное представление о непрерывной шкале мощности одного и того же воздействия.
Терапевтическое событие оценивают по тому, что было обнаружено, запланировано, фактически выдано и зарегистрировано после воздействия. Эти состояния не всегда совпадают. Отчёт, содержащий только суммарное число эпизодов, недостаточен для подробного разбора. Полезна временная последовательность со служебными маркерами и доступными электрограммами до и после события.
| Термин отчёта | Что следует уточнить | Ошибочная интерпретация |
|---|---|---|
| Обнаруженный эпизод | Условия детекции и сохранённые каналы | Каждый эпизод обязательно потребовал воздействия |
| Подготовка воздействия | Зарядка и повторная оценка ритма | Начало зарядки равнозначно выданному разряду |
| ATP | Алгоритм стимуляции и фактическая последовательность | Это уменьшенная энергия дефибрилляции |
| Высоковольтное воздействие | Вектор, журнал и зарегистрированный результат | Одной цифры энергии достаточно для разбора |
| Шумовой маркер | Форма сигнала, каналы и тренды электрода | Любая помеха доказывает перелом электрода |
| Процент стимуляции | Определение счётчика и временной интервал | Счётчик сам по себе подтверждает клиническую эффективность |
Электрод: почему одного импеданса недостаточно
Импеданс — полезная характеристика электрического пути, но её значение связано с методом измерения и выбранным вектором. Низковольтная оценка стимуляционной цепи и характеристика высоковольтного пути описывают разные условия. В отчёте необходимо понимать, какой именно показатель отображён. Сопоставление случайных чисел из разных разделов может создать видимость изменения там, где сравниваются разные цепи.
Тренд информативнее одиночной точки, когда известны условия и стабильность конфигурации. Внезапное изменение требует оценки вместе с амплитудой сигнала, порогом стимуляции, маркерами шума и клиническими обстоятельствами. Однако стабильное значение также не исключает все виды периодических дефектов. Краткое нарушение контакта может проявляться в записи иначе, чем в периодическом автоматическом тесте.
Коннектор и модель электрода фиксируются в документации. Если сведения о ранее установленном компоненте потеряны, сходство фотографии не восстанавливает доказанную совместимость. Особенно важно сохранять данные после замены генератора, когда в организме остаётся ранее имплантированный электрод. История комплекса должна описывать весь набор компонентов, а не только последнее название аппарата.
Батарея, зарядка и прогноз ресурса
Прогноз срока службы зависит от условий расчёта. Доля стимуляции, её электрические параметры, высоковольтные события и телеметрическая нагрузка могут отличаться от сценария паспортной оценки. Поэтому рекламное число лет нельзя превращать в гарантированную индивидуальную дату. Для наблюдения используют предусмотренные индикаторы состояния и последовательность обследований, определённую клиникой.
Время зарядки и другие служебные сведения оцениваются согласно документации. Самостоятельно вызывать воздействие ради проверки ресурса недопустимо. Инженерная роль заключается в корректной идентификации системы, доступности документации и поддержке разрешённого оборудования для наблюдения. Решения о действиях с имплантированной системой принимает медицинская команда.
Разбор: быстрые события при стабильном среднем импедансе
Учебная ситуация: автоматический отчёт показывает серию коротких интервалов, а средний импеданс выглядит привычно. Ошибочный вывод — исключить техническую причину только по этому числу. Специалист открывает электрограммы, маркерный канал, сопоставляет доступные векторы и время событий. Нерегулярный высокочастотный сигнал может потребовать отдельной оценки даже при отсутствии выраженного изменения периодического тренда.
Корректный итог такого разбора — не заочный диагноз повреждения, а описание подтверждённых наблюдений и неопределённостей. Указывают модель, электродную конфигурацию, время эпизода, состояние связи и доступность исходной записи. Замена отчёта скриншотом одного показателя лишает команду значительной части полезной информации.
Разбор: в журнале есть зарядка, но нет выданного разряда
Другая ситуация: пациенту передан краткий пересказ отчёта «аппарат заряжался», который воспринимается как обязательное воздействие. Проверка показывает, что журнал различает начало зарядки, последующую классификацию и фактическую выдачу. Отсутствие выданного разряда может соответствовать предусмотренной логике, а не неисправности энергетического блока. Вывод возможен только после просмотра конкретной последовательности.
Для медицинской документации полезно использовать точные названия состояний. «Обнаружено», «подготовлено», «выдано» и «отменено» не следует объединять словом «сработал». Такая точность облегчает последующий экспертный пересмотр и коммуникацию с пациентом, не раскрывая ему технические предположения как установленный диагноз.
| Сведения для наблюдения | Зачем они нужны | Что теряется при отсутствии |
|---|---|---|
| Модель генератора и электродов | Проверка конфигурации и документации | Возможность достоверно оценить совместимость |
| Исходная электрограмма | Проверка сигнала и морфологии | Различение регистрации и автоматического вывода |
| Маркерный канал | Понимание учтённых событий | Реконструкция логики детекции |
| Временная последовательность | Отделение обнаружения, зарядки и выдачи | Точное описание работы системы |
| Тренды электрических параметров | Сопоставление периодических изменений | Контекст одиночного значения |
| Версия и дата отчёта | Прослеживаемость анализа | Сравнение сведений из разных визитов |
Частые вопросы
ICD постоянно записывает обычную ЭКГ?
Он регистрирует сигналы, необходимые для своей работы, но состав и длительность сохраняемых фрагментов зависят от модели и настроек. Память событий не следует считать полным непрерывным архивом поверхностной ЭКГ. Для конкретного вопроса проверяют, какие каналы и интервалы действительно сохранены.
Можно ли оценить исправность по успешному опросу?
Успешная телеметрия подтверждает возможность определённого обмена, но не заменяет анализ всех предусмотренных диагностических сведений. Канал связи, электродный тракт и энергетическая часть выполняют разные задачи. Их состояние оценивают в рамках клинической проверки конкретной системы.
Почему два аппарата с одинаковыми джоулями не одинаковы?
Различаются архитектура, способ определения энергии, электроды, алгоритмы детекции и функции стимуляции. Число джоулей не описывает весь комплекс. Сравнение начинают с назначения и совместимой конфигурации, затем разбирают соответствующие параметры.
Что означает MR Conditional для ICD?
Это условный допуск определённой системы при соблюдении конкретных требований, а не универсальное разрешение любой МРТ. Проверяют генератор, электроды и все применимые условия по документации. Одной надписи на карточке генератора для такого решения недостаточно.
