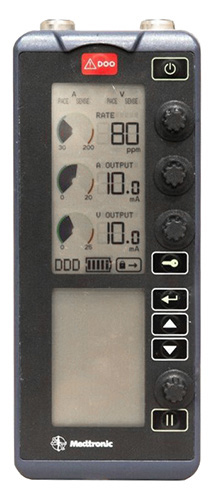

Наружный электрокардиостимулятор — генератор электрических импульсов, который располагается вне тела и соединяется с системой временных электродов. Он формирует стимул заданной формы, регистрирует собственную электрическую активность в поддерживаемых режимах и управляет моментом подачи следующего импульса. Разбирать такой аппарат следует как часть цепи «генератор — кабель — электрод — ткань», а не как автономную коробку с регулятором частоты. Исправный выход генератора ещё не доказывает исправность всей системы временной стимуляции.
Материал посвящён аппаратуре для временной эндокардиальной или эпикардиальной стимуляции с подключаемыми электродами. Наружная транскутанная стимуляция через наклеиваемые электроды дефибриллятора относится к другой конфигурации: у неё иной путь тока, электрическая нагрузка и способ подтверждения результата. Эти исполнения нельзя сравнивать только по максимальной амплитуде на экране.
Как устроен импульсный генератор
Внутри находятся источник питания, формирователь импульсов, измерительный вход для внутрисердечного сигнала, логика временных интервалов и органы управления. В двухкамерном исполнении предсердный и желудочковый каналы имеют собственные соединения и параметры, но работают в согласованной временной системе. Электрическая защита входа уменьшает воздействие внешних помех, однако не отменяет требований к размещению кабелей и совместимости с окружающим оборудованием.
Для моделей с выходом постоянного тока амплитуда задаётся в единицах тока. Поддержание этого значения возможно в предусмотренном диапазоне нагрузки и напряжения выходного каскада. Если сопротивление цепи выходит за допустимые пределы, показание установленного тока не означает, что такой ток действительно проходит через электрод. Поэтому разрыв провода, неплотный контакт и нарушение изоляции имеют принципиальное значение даже при нормальной индикации генератора.
Длительность импульса определяет время приложения электрического воздействия. Частота описывает повторение стимулов, а чувствительность входа — условия обнаружения собственного электрического сигнала. Это три разные характеристики. Их нельзя подменять друг другом в техническом задании: широкий диапазон частоты не компенсирует отсутствие нужного режима регистрации, а высокая выходная амплитуда не характеризует качество распознавания собственной активности.
Регистрация и стимуляция: разные функции одного канала
В режиме с подавлением по собственному событию генератор должен обнаружить электрическую активность и корректно отнести её к допустимому временному окну. Чрезмерное распознавание помех может подавлять ожидаемый стимул. Недостаточное распознавание сигнала, напротив, оставляет аппарат без достоверной информации о собственной активности. В обоих случаях одного символа на экране мало: необходимо сопоставление с независимым мониторированием и оценкой пациента квалифицированным персоналом.
Число, задающее чувствительность, часто обозначает минимальную амплитуду распознаваемого сигнала. Уменьшение такого порога означает увеличение чувствительности, а не её уменьшение. Интерфейсы разных моделей могут представлять этот параметр неодинаково. При обучении важно проговорить физический смысл регулятора; механическое запоминание направления вращения ручки создаёт риск ошибки при смене аппарата.
Асинхронное исполнение не использует собственные события для подавления каждого импульса. Оно не является универсальным способом «исправить плохой контакт». Выбор режима относится к клиническому решению; инженерная проверка должна показать, способен ли аппарат реализовать заявленную логику на испытательном стенде, а не определять тактику ведения пациента.
| Функция | Что делает устройство | Что проверяют отдельно |
|---|---|---|
| Формирование стимула | Создаёт импульс заданной амплитуды и длительности | Выход на предусмотренной испытательной нагрузке, соответствие единиц и допусков |
| Распознавание сигнала | Обнаруживает электрическое событие входного канала | Чувствительность к тестовому сигналу и устойчивость к предусмотренным помехам |
| Временная логика | Согласует интервалы стимуляции и регистрации | Последовательность событий на анализаторе, отсутствие ошибочной коммутации |
| Межкамерная координация | Связывает предсердный и желудочковый каналы | Назначение разъёмов, кабелей, маркеров и доступных режимов |
| Контроль питания | Предупреждает об ограничении ресурса батареи | Работу индикации и порядок замены по инструкции конкретной модели |
Однокамерное и двухкамерное исполнение
Однокамерная модель обслуживает один подключаемый канал. Двухкамерная позволяет согласовывать работу двух каналов, однако наличие двух разъёмов ещё не описывает весь перечень режимов. Следует выяснить, какие комбинации стимуляции и регистрации доступны, какие временные параметры регулируются и как отображаются распознанные и стимулированные события. Для сравнения используют руководство конкретной версии аппарата.
В двухкамерной системе дополнительный канал увеличивает объём информации и одновременно усложняет коммутацию. Предсердный кабель, подключённый к желудочковому выходу, не становится правильным оттого, что разъём механически подошёл. Цвет, буквенная маркировка, схема соединения и документированная совместимость должны давать согласованную картину. Особенно важен этот контроль при передаче пациента между подразделениями и при смене аппарата.
Некоторые генераторы поддерживают специальные режимы учащённой стимуляции. Наличие соответствующей кнопки не означает, что функция должна присутствовать в каждом рабочем сценарии. При приёмке проверяют доступ, защиту от случайного включения и понятность возврата к основному экрану. Клиническое применение специальных режимов требует отдельной компетенции и не определяется универсальной настройкой из обзорной статьи.
Почему кабели являются частью медицинской системы
Кабель передаёт как выходной стимул, так и малый входной сигнал. Механическая целостность, сопротивление контактов, изоляция и защита соединений поэтому влияют сразу на две функции. Визуально похожие переходники могут иметь другое назначение контактов, допустимые электрические параметры или требования к обработке. Перечень совместимых принадлежностей следует проверять по каталожным номерам, а не по внешнему виду.
Нужно различать одноразовые и многоразовые кабели. Для многоразового изделия устанавливают допустимый способ очистки, число циклов при наличии такого ограничения, признаки повреждения и правила хранения. Для одноразового — целостность упаковки, срок годности и корректность удаления после использования. Дезинфицирующий раствор не должен превращаться в средство скрыть дефект разъёма или восстановить нарушенную изоляцию.
Свободно висящий тяжёлый генератор создаёт нагрузку на соединения. Крепление на стойке или предусмотренный чехол должны удерживать аппарат независимо от кабелей. При перемещении кровати проверяют запас длины и отсутствие натяжения. Эта организационная мера не изменяет алгоритм стимуляции, но непосредственно влияет на устойчивость электрической цепи в реальном отделении.
Подтверждение электрического события и клинического эффекта
Маркер импульса на мониторе, световой индикатор генератора и изменение электрической кривой описывают разные уровни процесса. Индикатор подтверждает действие электроники в пределах её контроля. Видимый стимуляционный артефакт свидетельствует о зарегистрированном электрическом воздействии. Оценка захвата и гемодинамического ответа требует клинического сопоставления; их нельзя объявлять подтверждёнными по одному мигающему символу.
Автоматическая обработка ЭКГ способна изменять вид короткого импульса. Фильтры, режим распознавания стимулятора и особенности мониторного тракта влияют на отображение. Поэтому исчезновение привычного узкого пика после смены монитора не доказывает прекращения работы генератора. Одновременно сохранение красивого пика не исключает проблемы электрода. Для проверки важны исходный сигнал, маркировка и независимые признаки состояния пациента.
Технический специалист документирует параметры выхода на стенде, состояние кабелей и результаты предусмотренных испытаний. Врач оценивает клиническую эффективность временной стимуляции. Разделение этих задач позволяет избежать опасного вывода «анализатор показал норму, значит вся клиническая система гарантированно работает». Стенд не воспроизводит положение электрода, состояние тканей и все изменения нагрузки у конкретного пациента.
| Наблюдение | Возможный технический механизм | Что необходимо различить |
|---|---|---|
| Есть индикация импульса, но результат сомнителен | Выходная команда сформирована, а цепь или контакт электрода нарушены | Команду генератора, электрический артефакт и подтверждённый клинический ответ |
| Появляются неожиданные паузы | Вход распознаёт помеху или сигнал другого происхождения | Истинное собственное событие, помеху, особенности выбранного режима |
| Стимулы не согласуются с ожидаемыми маркерами | Нарушена коммутация либо неверно понята логика канала | Назначение предсердного и желудочкового соединений и значение каждого маркера |
| Проблема возникает при движении | Нестабильный контакт, натяжение провода, повреждение возле разъёма | Механическую зависимость дефекта и изменение сигнала пациента |
| Индикация меняется после подключения монитора | Отличаются фильтры или распознавание стимуляционных импульсов | Реальную работу генератора и представление сигнала на другом приборе |
Проверка перед вводом в эксплуатацию
Приёмка начинается с идентификации модели, серийного номера, версии руководства и комплекта принадлежностей. Для каждой позиции фиксируют назначение и совместимость. Затем проводят предусмотренный изготовителем внешний осмотр, функциональные испытания и электрические проверки с подходящим анализатором. Подключать пациента в качестве испытательной нагрузки недопустимо; проверка клинически используемой системы требует отдельной безопасной организации процесса.
На стенде оценивают выходные параметры, распознавание тестовых событий, работу органов управления и предупреждений. Важно сохранять не только отметку «исправен», но и использованные режимы, нагрузку, измеренные значения, пределы допуска и сведения об анализаторе. Такой протокол позволяет сравнивать последующие проверки и отличать изменение прибора от изменения методики испытания.
Испытания после падения, попадания жидкости или повреждения разъёма не должны ограничиваться включением экрана. Внутреннее нарушение может проявляться только при определённой нагрузке или движении кабеля. Порядок вывода из эксплуатации, передачи в сервис и возврата в работу закрепляют заранее. Резервный аппарат также нуждается в проверке комплектности и питания: наличие коробки на полке не равно готовности резервной системы.
Два практических разбора
В первом случае аппарат исправно проходит проверку на анализаторе, но в отделении жалуются на нестабильную работу при транспортировке. Анализ ситуации показывает, что лабораторная проверка выполнялась с сервисным кабелем, а жалоба относилась к другому кабелю пациента. Правильное техническое заключение должно явно указывать, какие принадлежности были испытаны. Проверка только генератора не закрывает вопрос о всей цепи; комплект рассматривают поэлементно с сохранением прослеживаемости.
Во втором случае персонал меняет однокамерный аппарат на двухкамерный того же производителя и ориентируется на привычное расположение регуляторов. При разборе обнаруживается, что обозначения на экране и порядок доступа к настройкам отличаются. Решением становится обучение на тренажёре с демонстрацией маркеров и проверкой понимания интерфейса. Установка «как на предыдущем аппарате» не является валидированной процедурой переноса параметров между моделями.
| Критерий выбора | Практический вопрос подразделению | Документируемое подтверждение |
|---|---|---|
| Каналы и режимы | Какие задачи временной стимуляции предусмотрены профилем отделения? | Перечень режимов и ограничений конкретной модели |
| Совместимые электроды и кабели | С какими уже применяемыми системами должен работать генератор? | Таблица совместимости с каталожными номерами |
| Управление и защита | Как исключают случайное изменение параметров и ошибку канала? | Демонстрация блокировки, маркировки и алгоритма доступа |
| Питание и резерв | Как поддерживают готовность при длительном использовании и перевозке? | Инструкция по питанию, запас принадлежностей и регламент проверки резерва |
| Техническое обслуживание | Кто и чем проверяет выход, чувствительность и предупреждения? | Сервисная документация, анализатор и оформленный протокол |
| Рабочее место | Где закрепляют аппарат и как защищают соединения? | Проверка штатного крепления и маршрута кабелей в отделении |
Частые вопросы
Наружный кардиостимулятор и дефибриллятор со стимуляцией — одно и то же?
Нет. Они могут решать связанные клинические задачи, но используют разные электрические цепи и принадлежности. Временный генератор с подключаемыми электродами нельзя оценивать по характеристикам транскутанного режима дефибриллятора. Сопоставление начинают с пути подачи импульса и предусмотренного назначения.
Достаточно ли проверить батарею и наличие импульса?
Нет. Необходимо учитывать распознавание событий, временную логику, соединения, нагрузку и состояние принадлежностей. Объём технической проверки устанавливается изготовителем; самостоятельное сокращение его до включения индикатора оставляет часть функций непроверенной.
Можно ли использовать подходящий по разъёму переходник?
Механическая стыковка не подтверждает электрическую и функциональную совместимость. Переходник должен входить в разрешённую конфигурацию системы. Особенно важно проверить назначение контактов, тип канала и требования к обработке.
Что важнее при сравнении: максимальный ток или число режимов?
Ни один показатель не заменяет соответствия рабочей задаче. Сравнивают допустимую нагрузку, выход, регистрацию, временные функции, принадлежности и организацию обслуживания. Избыточный перечень режимов без понятного интерфейса и обучения не гарантирует более надёжной работы отделения.
