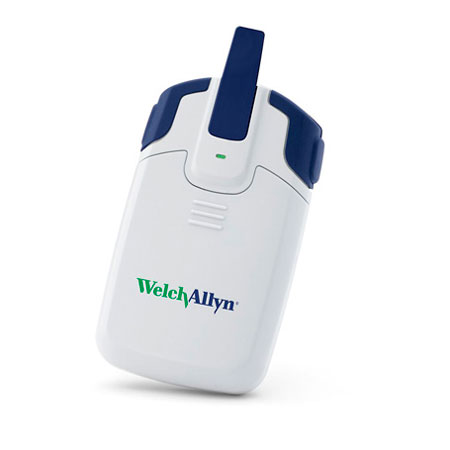

Что такое холтеровский монитор
Холтеровский монитор — переносной регистратор электрокардиограммы, предназначенный для длительной записи электрической активности сердца вне короткого стандартного обследования. Пациент носит прибор, а затем сохранённая запись передаётся в систему анализа. Для врача важны не только отдельные комплексы, но и их распределение во времени, связь с активностью, сном и отмеченными симптомами. Продолжительность и способ регистрации выбираются по диагностической задаче.
Название «суточный монитор» не означает, что все устройства работают только одни сутки. Продолжительность зависит от модели, питания, памяти и назначенного исследования. Также нельзя считать любое носимое устройство с функцией ЭКГ полноценным эквивалентом холтеровской системы: непрерывность записи, конфигурация каналов, качество исходного сигнала и средства профессионального анализа могут существенно различаться.
В практическом смысле холтеровская система включает больше, чем небольшой блок на пациенте. В неё входят электроды и кабель, программное обеспечение, рабочее место врача, средства переноса данных, правила хранения и процедура проверки записи. Если один из этих элементов не соответствует задаче, преимущества регистратора могут остаться невостребованными. Поэтому систему оценивают по всему маршруту исследования, от подключения до подписанного заключения.
Как формируется длительная ЭКГ
Электроды на коже воспринимают разности электрических потенциалов, связанные с работой сердца. Входные цепи регистратора усиливают слабый сигнал, ограничивают влияние части помех и преобразуют его в цифровую форму. Сохранённые данные должны содержать временную информацию, позволяющую сопоставлять фрагменты записи между собой и с дневником. Неправильно установленное время способно затруднить такое сопоставление даже при хорошем качестве ЭКГ.
Канал регистрации и стандартное электрокардиографическое отведение — не взаимозаменяемые понятия. В описании аппарата следует уточнять схему электродов, число одновременно записываемых сигналов и способ формирования отображаемых отведений. Расположение электродов при амбулаторном мониторировании может отличаться от обычной ЭКГ покоя. Поэтому сравнение морфологии требует понимания фактической конфигурации, а не только количества линий на экране.
Полоса пропускания, частота дискретизации, разрядность преобразования и алгоритмы обработки описывают разные свойства тракта. Высокая частота дискретизации сама по себе не устраняет плохой контакт электрода. Агрессивная фильтрация может сделать кривую визуально аккуратнее, но одновременно изменить диагностически важные детали. Для профессиональной оценки желательно понимать, какие данные сохраняются и какие преобразования применяются при просмотре.
Система должна сохранять связь между исходной кривой, автоматической разметкой и исправлениями специалиста. Отчёт с числовыми итогами без возможности вернуться к подтверждающим фрагментам ограничивает проверяемость результата. При выборе полезно оценить, насколько быстро врач открывает событие, меняет масштаб, сравнивает каналы и возвращается к полному контексту.
Чем отличаются варианты амбулаторной регистрации
| Параметр | Практическое значение | Что проверить |
|---|---|---|
| Непрерывный холтеровский регистратор | Сохраняет длительную ЭКГ для последующего анализа. | Фактическую длительность, число каналов и доступность исходной записи. |
| Носимый пластырный регистратор | Имеет компактный формат; набор функций зависит от конкретной системы. | Срок ношения, обработку данных, переносимость и способ получения результата. |
| Регистратор событий | Может сохранять отдельные фрагменты по активации или заданным условиям. | Есть ли данные до события и насколько участие пациента влияет на регистрацию. |
| Петлевая регистрация | Использует циклическую память для сохранения выбранных фрагментов. | Условия фиксации, объём памяти и режим передачи. |
| Амбулаторная телеметрия | Предусматривает передачу данных и организацию удалённого наблюдения. | Кто получает сообщения, в какое время и как реагирует. |
| Потребительское носимое устройство | Может предоставлять отдельные записи или уведомления в рамках своего назначения. | Регистрационный статус, ограничения и пригодность для конкретного клинического вопроса. |
Продолжительность записи и диагностическая задача
Вероятность зарегистрировать эпизод связана с частотой его возникновения и длительностью наблюдения. Если событие происходит редко, короткая запись может его не захватить. Однако механическое увеличение длительности также не решает все проблемы: нужны приемлемое качество сигнала, соблюдение условий ношения, достаточная память и понятный маршрут анализа. Выбор метода и срока остаётся клиническим решением.
В техническом задании следует различать время работы прибора и анализируемое время. Регистратор может быть включён весь заданный период, но часть записи окажется непригодной из-за помех или потери контакта. Для отдела функциональной диагностики полезно видеть длительность исследования, интервалы исключённых данных и причины исключения. Один показатель общего количества часов не описывает качество выполненного исследования.
Расширенная запись увеличивает объём данных и нагрузку на анализ. Важно оценивать не только число регистраторов, но и производительность рабочего места врача, скорость передачи, удобство пакетной обработки и доступность лицензий. Система, которая быстро записывает, но медленно открывает и проверяет данные, создаёт очередь на этапе заключения.
Дневник пациента и отметки событий помогают сопоставить ощущения с зарегистрированным ритмом. Это сопоставление требует согласованного времени и понятных инструкций. Отсутствие отметки не доказывает отсутствия симптомов, а сама отметка не подтверждает аритмию: врач оценивает соответствующий фрагмент и клинический контекст.
Качество контакта и движение
Электродный контакт — один из основных факторов, влияющих на полезность длительной записи. Кожный импеданс, состояние расходных материалов, механическое натяжение кабеля и потоотделение могут изменяться в течение исследования. Поэтому первоначально хорошая кривая не гарантирует одинакового качества на всём протяжении. Организация подключения должна включать проверку каналов и понятные рекомендации пациенту в пределах инструкции системы.
Движение кабеля и электрода создаёт помехи, которые иногда напоминают изменение ритма или формы комплекса. Для врача важно сравнивать несколько каналов, просматривать соседние интервалы и оценивать согласованность сигнала. Автоматическое выделение события является поводом для проверки, а не самостоятельным окончательным диагнозом.
При повторяющихся технических проблемах нужно искать закономерность: один кабель, конкретная партия электродов, определённый способ крепления или одинаковое место повреждения. Замена всего регистратора не всегда устраняет причину. В журнале эксплуатации полезно связывать качество исследования с серийным номером прибора и принадлежностей, не подменяя при этом медицинскую документацию техническим журналом.
Для закупки важно учитывать совместимые расходные материалы и доступность замены кабелей. Низкая масса корпуса удобна, но не компенсирует ненадёжную фиксацию или неудобный разъём. Проверка повседневного обращения часто даёт больше практической информации, чем сравнение внешнего вида устройств.
Что делает программа анализа
Программное обеспечение обычно выделяет комплексы, объединяет похожие формы, рассчитывает интервалы и предлагает события для просмотра. Набор алгоритмов зависит от лицензии и версии. Врач должен иметь возможность корректировать ошибочную классификацию и видеть влияние исправлений на итоговые показатели. Важно различать автоматический предварительный анализ и подтверждённое заключение.
Удобство шаблонов комплексов особенно существенно при длинной записи. Специалисту необходимо быстро находить ошибочно объединённые формы, просматривать контекст и проверять подозрительные интервалы. Если исправление одного шаблона незаметно меняет большой массив данных, интерфейс должен позволять понять масштаб изменения и при необходимости вернуться к предыдущему состоянию.
Дополнительные расчёты, например анализ сегмента ST, вариабельности ритма или особенностей стимуляции, требуют подходящей конфигурации записи и понимания ограничений. Наличие названия функции в меню не означает её пригодности для любой записи. В спецификации следует фиксировать условия использования, требуемые каналы и доступность исходных данных для проверки.
При сравнении систем полезнее разбирать несколько обезличенных тестовых записей, чем оценивать только готовый демонстрационный отчёт. Следует проверить качество распознавания в сложных фрагментах, скорость ручной коррекции и сохранение обоснования выводов. Такой просмотр позволяет увидеть реальную нагрузку на врача, которую не отражает рекламное число автоматически распознаваемых событий.
Параметры для технического сравнения
| Параметр | Практическое значение | Что проверить |
|---|---|---|
| Конфигурация каналов | Определяет доступную пространственную информацию и возможности сопоставления. | Схему электродов и одновременно сохраняемые сигналы. |
| Непрерывность и память | Влияют на полноту исследования. | Поведение при заполнении памяти, перезапуске и разряде. |
| Питание | Определяет автономность в заданном режиме. | Условия заявленного ресурса и процедуру подготовки. |
| Контроль подключения | Помогает обнаружить техническую проблему до начала ношения. | Просмотр всех каналов и индикацию плохого контакта. |
| Аналитические модули | Определяют набор доступных инструментов врача. | Включённые лицензии и ограничения алгоритмов. |
| Исходная запись и экспорт | Обеспечивают проверку результата и обмен. | Доступ к полной ЭКГ, форматы и сохранение разметки. |
| Рабочие места | Влияют на пропускную способность отделения. | Число одновременных пользователей и сетевой режим. |
Шесть критериев выбора холтеровской системы
Первый критерий — клинический профиль исследований. Необходимо описать, какие вопросы отделение решает регулярно и какие дополнительные виды анализа действительно нужны. Это позволяет выбрать конфигурацию записи и программы без подмены требований длинным перечнем редко используемых функций.
Второй критерий — длительность и организация ношения. Оценивают автономность, удобство корпуса, совместимые принадлежности, ограничения контакта с водой и порядок действий при технической проблеме. Все условия должны соответствовать инструкции конкретной модели, а не предположению, что любой компактный регистратор допускает одинаковый режим эксплуатации.
Третий критерий — качество и проверяемость сигнала. Нужны доступ к исходной кривой, удобное сравнение каналов и понятное отображение непригодных участков. При оценке не следует ограничиваться красивым итоговым PDF: диагностическая работа происходит до его формирования.
Четвёртый критерий — эффективность врачебного анализа. Следует проверить навигацию по событиям, массовую коррекцию разметки, сохранение правок, подготовку заключения и повторное открытие исследования. Время врача является частью ресурса системы, даже если не указано в характеристиках регистратора.
Пятый критерий — обмен и хранение данных. Определяют место хранения, резервирование, разграничение доступа и возможность переноса при обновлении программ. Наличие USB-разъёма не означает совместимость со всеми медицинскими информационными системами. Интеграцию проверяют на согласованном примере исследования.
Шестой критерий — эксплуатационная устойчивость. Важны доступность электродов, кабелей и питания, возможность очистки, сервис, замена неисправного регистратора и сопровождение программы. Отделение должно понимать, как продолжать работу при отказе одного элемента и как не потерять уже записанные исследования.
Три ситуации из рабочего процесса
Ситуация первая: в отчёте большое количество подозрительных событий, но при просмотре они совпадают с участками движения. Решение начинается с проверки исходных каналов и контекста, а затем с коррекции разметки. Для технической службы это также основание проверить крепление и кабель. Простое уменьшение чувствительности алгоритма без анализа причины может скрыть полезные события вместе с помехами.
Ситуация вторая: отделение приобрело дополнительные регистраторы, но срок выдачи заключений увеличился. Ограничение оказалось на рабочем месте анализа: недостаточно одновременных лицензий и медленный перенос данных. Такой случай показывает, почему расширение парка должно учитывать весь маршрут. Число аппаратов на пациенте и число исследований, завершённых врачом, не равны автоматически.
Ситуация третья: после обновления программы старые исследования открываются, но часть ручной разметки отображается иначе. До массового перехода необходимо проверить миграцию на контрольном наборе, сохранить резервную копию и согласовать порядок доступа к прежней версии. Сам факт успешной установки обновления ещё не подтверждает целостность клинического архива.
Типичные ошибки при выборе и эксплуатации
| Параметр | Практическое значение | Что проверить |
|---|---|---|
| Считать часы ношения часами качественной записи | Часть данных может быть непригодной. | Оценивать анализируемую длительность и причины исключения. |
| Принимать автоматическую разметку за заключение | Алгоритм может ошибаться на помехах и необычной морфологии. | Предусмотреть врачебную проверку исходных фрагментов. |
| Покупать регистраторы без расчёта рабочих мест | Возникает очередь на анализ. | Согласовать пропускную способность полного процесса. |
| Сравнивать только число каналов | Не учитываются схема и назначение регистрации. | Проверять конфигурацию и фактические возможности. |
| Хранить только итоговый отчёт | Теряется возможность подробного пересмотра. | Определить хранение исходной записи и разметки. |
| Не проверять время устройства | Усложняется сопоставление с дневником. | Включить синхронизацию в подготовку исследования. |
Вопросы и ответы
Холтеровский монитор измеряет артериальное давление? Обычный регистратор ЭКГ выполняет другую задачу. Существуют комбинированные системы, но наличие функции измерения давления нужно подтверждать отдельно. Нельзя выводить её из слова «монитор».
Это устройство для экстренного наблюдения? Не всякая холтеровская система передаёт события в реальном времени. Прибор с последующим считыванием не заменяет организованное наблюдение с тревогами и персоналом. Возможности передачи и реагирования необходимо уточнять прямо.
Можно ли сравнивать запись с обычной ЭКГ? Да, но с учётом схемы электродов, фильтрации и условий регистрации. Внешнее сходство кривых не отменяет различий методики. Для конкретного диагностического вывода врач определяет достаточность данных.
Достаточно ли одной хорошей демонстрационной записи для выбора? Нет. Желательно оценить типичные и сложные фрагменты, ручную коррекцию, архив и реальную комплектацию. Демонстрация показывает возможности, а приёмка должна подтвердить согласованный рабочий процесс.
Что важнее — маленький корпус или программа? Это взаимосвязанные части. Удобное ношение повышает выполнимость исследования, а качественная программа обеспечивает проверку и оформление результата. Выбирать одну характеристику в отрыве от другой нерационально.
