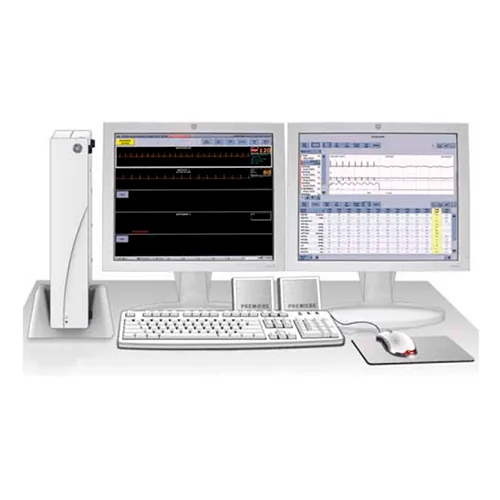

Центральная станция мониторинга — программно-аппаратная система для объединённого отображения данных от совместимых мониторов пациентов и других предусмотренных источников. Она позволяет наблюдать несколько пациентов с одного рабочего места, просматривать поступающие сигналы и события, работать с архивом в пределах функций конкретной системы. Это часть инфраструктуры клинического наблюдения, а не просто большой экран, на который выведены изображения прикроватных приборов.
Станция сама по себе обычно не измеряет физиологические величины у пациента: первичный сигнал получают датчики и подключённые устройства. Затем данные передаются по сети, обрабатываются и отображаются. Ошибка идентификации пациента, потеря соединения или неправильная конфигурация способны нарушить смысл даже технически корректного числа. Поэтому проект центрального мониторинга включает оборудование, сеть, правила работы и распределение ответственности.
Чем центральная станция отличается от монитора пациента
Прикроватный монитор предназначен для непосредственного контроля у пациента и использует подключённые измерительные каналы. Центральная система объединяет данные нескольких таких источников. В зависимости от назначения она может принимать телеметрические сигналы, обеспечивать удалённый просмотр, хранить волновые формы, формировать отчёты и взаимодействовать с информационными системами. Наличие одной функции не означает наличие всех остальных.
Важно различать собственно станцию наблюдения и дополнительное средство просмотра. Мобильное приложение, браузерное окно или удалённый клиент могут иметь ограничения по тревогам, задержке, полноте архива и допустимому назначению. Их нельзя считать заменой штатного поста наблюдения только потому, что они показывают похожие кривые. Документация должна определять роль каждого рабочего места.
Система может быть рассчитана на отделение с постоянным размещением пациентов или на перемещение между зонами. Во втором случае особенно важны корректная привязка устройства, передача ответственности и сохранение истории. Номер кровати и идентификатор пациента — разные сущности. Перестановка прибора не должна автоматически переносить клиническую историю одного человека другому.
Основные компоненты
В состав входят источники данных, коммуникационная инфраструктура, серверные или локальные вычислительные компоненты и рабочие места пользователей. Архитектура бывает различной: некоторые решения используют выделенные серверы, другие объединяют часть функций на станции. Резервирование, лицензии и допустимые способы подключения проверяют для конкретной версии, а не по общему названию семейства.
| Компонент | Роль | Вопрос для проекта |
|---|---|---|
| Прикроватный монитор или телеметрия | Получает и передаёт физиологические данные | Какие модели, версии и каналы совместимы |
| Сеть передачи данных | Соединяет источники и станцию | Какие требования к сегменту, покрытию и качеству связи |
| Сервер или станция обработки | Обслуживает данные, события и архив | Где хранятся данные и как организована устойчивость |
| Рабочее место наблюдения | Показывает пациентов и предусмотренные тревоги | Какое назначение у этого места и кто на нём работает |
| Интеграционный интерфейс | Передаёт данные во внешнюю систему | Какие сведения, в каком направлении и с какой идентификацией |
Не всякая сеть, обеспечивающая доступ в интернет, удовлетворяет требованиям медицинского мониторинга. Здесь важны не только средняя скорость, но и стабильность соединения, задержки, потери пакетов, управление изменениями и наблюдение за техническим состоянием. Конкретные значения и поддерживаемую архитектуру задаёт изготовитель; универсальную норму для всех систем установить по одному описанию невозможно.
Беспроводной источник добавляет требования к радиопокрытию и перемещению. Проверка сигнала в одной точке поста не описывает работу в палатах, коридорах и местах передачи пациента. Необходимо учитывать реальное размещение оборудования, строительные препятствия и согласованную конфигурацию сети. Радиосеть не должна проектироваться как случайное расширение бытовой точки доступа.
Какие данные видит пользователь
На экране могут отображаться числовые значения, кривые, тренды, события и техническое состояние источника. Эти формы представления отвечают на разные вопросы. Число показывает результат измерения или расчёта за соответствующий интервал; кривая позволяет оценить форму сигнала; тренд — изменения во времени; событие — зарегистрированное системой условие. Ни один из этих видов не заменяет все остальные.
Следует уточнить, какие каналы передаются постоянно, какие сохраняются и какие доступны только при открытии конкретного пациента. Количество отображаемых окон не равно числу одновременно архивируемых волновых форм. Аналогично срок хранения числовых трендов может отличаться от срока хранения непрерывных сигналов. Эти параметры нужно сравнивать отдельно.
Важна синхронизация времени. Если часы источников и серверов расходятся, сопоставление события с действиями персонала или записью другого прибора усложняется. При этом одинаковый формат времени на экране ещё не подтверждает единую временную основу. Требования к синхронизации входят в проект и проверку системы вместе с сетью и идентификацией пациента.
Тревоги: не только звуковой сигнал
Сигнал тревоги имеет источник, приоритет, условие возникновения и предусмотренный способ обработки. На центральной станции он должен сохранять однозначную связь с пациентом и устройством. Нужно различать физиологическое событие и техническую неисправность: отсутствие измерения нельзя воспринимать как нормальное значение. Потеря связи требует собственной заметной индикации в предусмотренной архитектуре.
Необходимо выяснить, какие операции доступны централизованно: просмотр, подтверждение, временное прекращение звука или изменение настроек. Эти возможности зависят от модели, прав пользователя и конфигурации. Нельзя предполагать, что подтверждение события на одном экране одинаково действует на все устройства. Механизм распространения действий проверяют практически по документации.
Станция не определяет автоматически, кто физически должен подойти к пациенту. Организация наблюдения включает распределение ответственности, передачу смены и порядок реагирования. Даже корректно работающий программный механизм не компенсирует отсутствие сотрудника, которому поручен контроль конкретной зоны. Техническая поставка и клинический процесс должны быть согласованы до ввода.
| Ситуация | Что необходимо различать | Что проверяют при демонстрации |
|---|---|---|
| Поступил физиологический сигнал | Событие у пациента и артефакт измерения | Источник, приоритет, доступ к соответствующей кривой |
| Устройство отключилось от сети | Потерю данных и отсутствие тревожного состояния | Заметность технического события и статус последнего значения |
| Пользователь подтвердил событие | Подтверждение и изменение условия тревоги | Где действует команда и какие права требуются |
| Пациент перемещён | Перенос устройства и перевод пациента | Идентификацию, историю и передачу ответственности |
| Недоступен сервер | Отказ центральной функции и работу у кровати | Предусмотренный сценарий деградации и восстановления |
Шесть критериев выбора
1. Состав источников и точная совместимость
Составляют список моделей мониторов, телеметрических устройств, версий программного обеспечения и нужных каналов. Общая марка производителя не всегда означает совместимость всех поколений. Если предполагается подключать разные отделения, проверяют каждый тип источника, включая те функции, которые нужны при конкретном рабочем сценарии.
В таблице совместимости полезно отдельно отметить передачу чисел, кривых, тревог, идентификационных данных и доступность удалённых операций. Это предотвращает ситуацию, когда соединение технически установлено, но значимая для отделения информация не передаётся. Для дальнейшего расширения требуется подтверждённый путь обновления, а не обещание подключить любое оборудование.
2. Ёмкость и организация рабочих мест
Количество подключаемых пациентов, одновременно видимых окон и рабочих мест — разные характеристики. Следует описать, сколько пациентов приходится на пост, какие данные должны быть видны постоянно и как быстро открывается подробное представление. Большое число маленьких окон может ухудшить читаемость, если не соответствует реальной задаче пользователя.
Отдельно определяют роли врача, среднего медицинского персонала, инженера и администратора. Их права и рабочие сценарии различаются. Не всем нужен доступ к изменению параметров; некоторым достаточно просмотра истории. Организация интерфейса и разграничение доступа помогают уменьшить вероятность непреднамеренного изменения конфигурации.
3. Тревоги и работа при технических отказах
Проверяют, какие события поступают на станцию, как обозначается потеря связи и что происходит при недоступности отдельного компонента. Важно заранее знать, какие функции сохраняются у прикроватного монитора и какие прекращаются на центральном уровне. Это должно быть описано без расплывчатого обещания абсолютной бесперебойности.
Для демонстрации выбирают предусмотренные безопасные тестовые сценарии: отключение источника в испытательной конфигурации, восстановление связи, смена рабочего места. Проверку проводят согласованно, без вмешательства в наблюдение реального пациента. Результатом является понятная схема действий и технических состояний, а не только отметка о включении компьютера.
4. Архив и клинический просмотр
Уточняют состав и длительность хранения каждого типа данных, правила поиска события, выгрузки и формирования отчёта. Архив должен быть связан с корректной идентификацией пациента. Если данные сохраняются только для части каналов, это нужно знать до того, как возникнет необходимость разбирать прошедшее событие.
Полезно оценить скорость доступа к нужному фрагменту и читаемость отображения на реальном экране. Наличие большой ёмкости накопителя не гарантирует удобного анализа. Также заранее определяют права экспорта и правила хранения медицинской информации в рамках принятых организационных требований. Архив мониторинга не следует автоматически считать полноценной медицинской информационной системой.
5. Сетевая и информационная инфраструктура
Проект должен учитывать выделенные роли сетевых компонентов, электропитание, синхронизацию времени, резервирование и контроль технического состояния. Обновления операционной системы, сетевого оборудования и самого приложения согласуют с требованиями изготовителя. Изменение одного элемента может влиять на совместимость всей системы.
Отдельно проверяют управление учётными записями, журналирование и допустимые механизмы удалённого обслуживания. Средства защиты должны поддерживать работу медицинской системы и соответствовать её документированной архитектуре. Произвольное отключение защитных функций ради удобства подключения не является корректной инженерной практикой.
6. Ввод, обучение и сопровождение
В поставку включают документацию, проверку совместимости, обучение пользовательских ролей и понятный порядок сервисного обращения. Для отделения важны сценарии поступления, перевода и выписки пациента, а для инженеров — восстановление после отказа и контроль изменений. Эти процессы следует отработать на тестовой конфигурации.
При расширении системы сохраняют актуальную схему подключений и перечень версий. Без такой документации следующая замена монитора или рабочего места может неожиданно нарушить передачу данных. Стоимость владения определяется также сопровождением, лицензиями и подготовкой персонала, поэтому сравнивать решения только по числу экранов недостаточно.
Разбор ситуаций
На центральном экране осталось последнее число
Пользователь должен понимать, актуально ли оно и продолжается ли поступление данных. Интерфейс обязан интерпретироваться согласно документации: замершая кривая или технический статус не равны стабильному состоянию пациента. Для проекта важно проверить, насколько заметно прекращение обновления и как персонал получает информацию о потере источника.
Монитор перенесли в другую палату
Физическое перемещение не решает вопрос регистрации пациента. Проверяют привязку к нужной записи, расположение на экране поста и порядок передачи ответственности. Если ориентироваться только на номер кровати, можно сохранить данные под неправильной историей. Этот сценарий особенно важен при использовании телеметрии и временных рабочих мест.
Нужен просмотр данных из кабинета врача
Сначала определяют назначение удалённого клиента. Если это средство просмотра, его нельзя автоматически использовать как основной канал тревог. Проверяют доступные функции, задержки, права и ограничения. Затем выбирают рабочее место и сеть, соответствующие этой роли, без подмены наблюдения дополнительным удобным интерфейсом.
Планируется расширение на соседнее отделение
Недостаточно купить дополнительные лицензии. Следует проверить ёмкость сервера, сеть, состав новых источников, рабочие места и организацию тревог. У соседнего отделения могут быть иные процессы поступления и перевода пациентов. Расширение должно сохранять читаемость и ответственность, а не только увеличивать число зарегистрированных устройств.
Что включить в техническое задание
Вместо требования «центральная станция на много пациентов» составляют функциональную матрицу. В ней отражают источники, количество мест, типы данных, архив, тревоги, роли, интеграцию и сценарии технического отказа. Отдельно фиксируют границы поставки: кто отвечает за сеть, сервер, электропитание и обновления. Это предотвращает разрыв между поставщиком оборудования и инфраструктурой учреждения.
Приёмка включает проверку согласованных функций на совместимых источниках, соответствие версий и демонстрацию рабочих сценариев. Наличие изображения на мониторе компьютера — только один пункт. Нужны подтверждённые идентификация, временная согласованность, передача событий и доступность предусмотренных данных. Все замечания должны относиться к проверяемым функциям, а не к субъективному впечатлению от интерфейса.
Как проверяют готовность системы к работе
Приёмку проводят по согласованной программе на разрешённой тестовой конфигурации. Проверка одного экрана не подтверждает всю цепочку передачи: отдельно оценивают идентификацию, события связи, архив и восстановление.
| Проверяемый сценарий | Что фиксируют | Почему это важно |
|---|---|---|
| Подключение назначенного монитора | Соответствие устройства, места и идентификатора пациента | Правильные данные должны относиться к правильному человеку |
| Тестовое событие тревоги | Приоритет, отображение, звук и предусмотренное подтверждение | Видимая кривая не доказывает доставку всех оповещений |
| Разрыв и восстановление тестовой связи | Сигнал потери данных и обозначение пропуска | Старое значение не должно восприниматься как текущее |
| Просмотр архивного эпизода | Время, доступность сигналов и связь с событием | Архив должен поддерживать воспроизводимый разбор |
| Смена роли пользователя | Разрешённые действия и журнал доступа | Полномочия должны соответствовать ответственности |
Частые вопросы
Можно ли подключить любой монитор? Нет. Требуются подтверждённые модель, версия и функциональный состав соединения. Совпадение разъёма или сетевого протокола на бытовом уровне не гарантирует медицинской совместимости.
Заменяет ли станция наблюдение у пациента? Она поддерживает организацию мониторинга, но не отменяет предусмотренные обязанности персонала и роль прикроватного оборудования.
Можно ли использовать обычный телевизор? Тип дисплея является лишь частью проекта. Требуются подходящие вычислительные компоненты, программное обеспечение, параметры отображения и соответствие назначению рабочего места.
Все ли данные сохраняются одинаково долго? Не обязательно. Для чисел, кривых и событий могут действовать разные условия хранения. Их проверяют отдельно.
Нужен ли интернет? Некоторые системы работают в локальной инфраструктуре, другие используют дополнительные соединения для отдельных функций. Требования определяются архитектурой, а не самим словом «центральная».
Правильно выбранная станция делает поток информации управляемым: пользователь видит нужного пациента, актуальные данные и понятные события. Этого достигают согласованием клинических процессов, источников и инфраструктуры, а не одним увеличением диагонали экрана.
