Капнограф — медицинский прибор для измерения содержания углекислого газа в дыхательной смеси с отображением изменения показателя во времени. Графическая запись называется капнограммой. Прибор может также выводить концентрацию или парциальное давление CO₂ в конце выдоха и частоту дыхательных циклов, определённую по сигналу. Эти величины связаны с дыханием, но не являются универсальной заменой других методов оценки состояния пациента.
Капнометрия обозначает измерение CO₂, а капнография подчёркивает графическое представление его изменения. В реальных названиях изделий термины иногда используются по-разному, поэтому нужно смотреть фактический интерфейс. Число без кривой и полноценная временная запись дают пользователю неодинаковый объём информации, особенно при технических помехах и изменении характера дыхательного цикла.
Как измеряется углекислый газ
Во многих медицинских капнографах применяется инфракрасный принцип: молекулы CO₂ поглощают излучение в определённой спектральной области. Измерительный узел оценивает изменение оптического сигнала и преобразует его в концентрацию или связанную величину. Конкретная реализация включает калибровку, температурные поправки и алгоритмы обработки, которые зависят от модели.
Оптическое измерение требует предусмотренного пути газа и исправного адаптера или камеры. Загрязнение, влага, неправильная установка и неподходящие принадлежности способны влиять на результат. Поэтому датчик не следует оценивать отдельно от дыхательного интерфейса. Измерительный тракт начинается в точке, где газ поступает к сенсору или отбирается в линию.
Отображаемая кривая формируется из последовательности измерений. На её форму влияют быстродействие сенсора, фильтрация, транспорт газа и алгоритм отображения. Прибор может правильно показывать постоянную тестовую смесь, но иначе воспроизводить короткие изменения. Статическая точность и динамическая характеристика являются разными свойствами.
| Часть капнографа | Функция | Что уточнить при выборе |
|---|---|---|
| Газовый адаптер или точка отбора | Подводит исследуемую смесь | Совместимость, внутренний объём и назначение |
| Оптический измеритель | Определяет содержание CO₂ | Диапазон, условия точности и подготовку к работе |
| Пробоотборная линия, если предусмотрена | Переносит газ к измерителю | Длину, материал, расход отбора и защиту от влаги |
| Программная обработка | Выделяет цикл и конечновыдохное значение | Условия расчёта EtCO₂ и доступные индикаторы качества |
| Дисплей и тревоги | Представляют кривую и отклонения | Читаемость, сигналы технических ошибок и запись событий |
| Питание и крепление | Поддерживают работу в выбранных условиях | Автономность, массу на контуре и допустимое размещение |

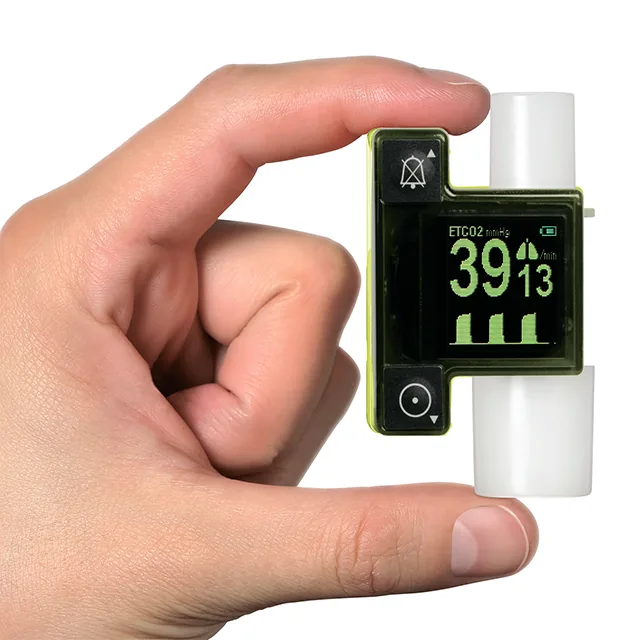

Mainstream: измерение в основном потоке
При mainstream-конструкции измерительная оптика располагается непосредственно у адаптера в дыхательном тракте. Газ не нужно переносить по длинной пробоотборной трубке, поэтому отсутствует связанная с ней транспортная задержка. Однако это не означает нулевого времени отклика всей системы. Сенсор и обработка по-прежнему имеют собственные динамические свойства.
Адаптер добавляет определённый внутренний объём, а установленный датчик — массу и механическую нагрузку. Эти характеристики особенно важны при выборе принадлежностей для разных групп пациентов. Нельзя переносить характеристики взрослого адаптера на другое исполнение. Допустимый вариант определяется документацией капнографа и дыхательной системы.
Расположение сенсора вблизи пациента требует учитывать кабель и возможное натяжение. Оптические поверхности и путь газа должны оставаться в предусмотренном состоянии. Конструкция может включать подогрев или другие решения для устойчивой работы, но конкретные функции нельзя считать обязательными для всех mainstream-устройств.
Sidestream: анализ отобранной пробы
В sidestream-системе небольшая часть газа отбирается через линию к измерительной камере. Сам модуль может находиться в мониторе на некотором расстоянии от пациента. Это уменьшает размер оборудования непосредственно у дыхательного интерфейса, но добавляет пробоотборную цепь со своим сопротивлением, внутренним объёмом и защитой от влаги.
Проба поступает к датчику позже события в дыхательных путях. Транспортная задержка зависит от конфигурации линии и расхода отбора. Дополнительно возможно сглаживание быстрых изменений. Если линия заменена на другую без подтверждённой совместимости, нельзя считать прежнюю динамическую характеристику сохранённой.
Отбор газа влияет на баланс потока в зависимости от системы и пациента. Маршрут после измерительной камеры также имеет значение: газ может удаляться либо возвращаться в предусмотренную часть системы. Этот путь нельзя изменять произвольно. Выбор капнографа включает понимание всей схемы, а не только присутствия CO₂ на экране монитора.
| Признак | Mainstream | Sidestream |
|---|---|---|
| Расположение измерения | У адаптера основного дыхательного потока | В модуле после переноса пробы |
| Пробоотборная трубка | Не требуется для основного принципа | Является частью измерительного тракта |
| Транспортная задержка линии | Отсутствует как отдельный фактор | Зависит от линии и расхода отбора |
| Нагрузка у интерфейса | Учитываются масса датчика и адаптер | Учитываются точка отбора и принадлежности |
| Влага и загрязнение | Важны состояние адаптера и оптики | Важны линия, влагоуловитель и камера |
| Комплектация | Точные совместимые адаптеры | Точные совместимые линии и интерфейсы отбора |
Что означает EtCO₂
EtCO₂ относится к показателю в конце выдоха, выделенному прибором по определённому алгоритму. Он не равен автоматически содержанию CO₂ в артериальной крови. На связь между этими величинами влияют физиологические условия и качество измерения. Поэтому нельзя превращать показание капнографа в универсальный лабораторный эквивалент.
Капнограмма помогает увидеть, как прибор выделяет дыхательные циклы. Если сигнал искажён, отсчёт конечного выдоха может оказаться ненадёжным. Изолированная цифра не показывает, был ли у кривой пригодный фрагмент, возникала ли утечка или происходило разбавление пробы. Именно поэтому графическое представление имеет самостоятельную практическую ценность.
Единицы также требуют внимания. Объёмная доля, миллиметры ртутного столба и килопаскали описывают связанные, но не тождественные способы представления. Пересчёт может зависеть от учитываемого давления. При передаче данных между системами нужно сохранять единицы и не сравнивать числа без их проверки.
Форма кривой и технические ограничения
Условно в дыхательном цикле можно выделить участки вдоха, нарастания CO₂ и выдоха. Реальная форма зависит от физиологии и измерительного тракта. Учебная прямоугольная схема не является обязательным видом каждой нормальной записи. Оценка морфологии требует учёта метода, интерфейса и клинического контекста.
При боковом отборе подсос окружающего воздуха способен разбавлять пробу. Утечка, особенности назального интерфейса и поток дополнительного газа могут влиять на сигнал. Поэтому отсутствие ожидаемой формы нельзя объяснять только изменением состояния пациента. В разбор включают техническую цепь и наблюдение за её компонентами.
Влага может ограничивать пробоотбор или влиять на оптический путь. Система защиты не делает линию неуязвимой. Сообщение о засорении или неправильном адаптере следует понимать как конкретную техническую информацию. Использование обходных соединений для устранения сообщения способно вывести систему за пределы подтверждённой конфигурации.
Портативный прибор и модуль монитора
Самостоятельный капнограф удобен там, где требуется компактное измерение CO₂. Важно проверить, показывает ли он кривую, какие тревоги доступны и как организовано питание. Небольшой дисплей может иметь ограничения по длительности отображаемого участка, поэтому его возможности нельзя оценивать только по размеру корпуса.
Модуль в составе монитора пациента позволяет совместно просматривать несколько физиологических сигналов. Но совместимость зависит от конкретного монитора, программной версии и принадлежностей. Наличие свободного разъёма не означает возможность подключить произвольный газовый датчик. При закупке нужно указывать полную связку оборудования.
Системы с несколькими газовыми компонентами могут одновременно измерять CO₂, кислород и анестетики, если это предусмотрено. Такой газовый модуль имеет более широкую задачу, чем отдельный капнограф. Однако наличие CO₂ не подтверждает все остальные функции. Название «газоанализ» следует раскрывать перечнем измеряемых компонентов.
Шесть критериев выбора
Первый критерий — сценарий применения. Стационарное наблюдение, работа у дыхательного контура и переносное использование предъявляют разные требования к креплению, питанию и интерфейсу. Конкретные группы пациентов подтверждаются документацией. Не следует выбирать адаптер только по размеру соединения или предполагаемой универсальности.
Второй критерий — технология измерения. Mainstream и sidestream сравнивают по месту сенсора, массе, пробоотбору и динамике. Ни один вариант не является лучшим для всех задач. Важно, чтобы его особенности соответствовали дыхательной системе и организации работы персонала.
Третий критерий — принадлежности. В спецификацию включают точные адаптеры, линии, влагоуловители и интерфейсы отбора. Проверяют правила обработки и замены. Прибор без доступных расходных материалов не обеспечивает устойчивое наблюдение, даже если его электронный блок исправен.
Четвёртый критерий — представление и тревоги. Полезны читаемая кривая, обозначение единиц, сообщения технического качества и история событий, если она нужна. Уточняют, как аппарат определяет отсутствие дыхательного сигнала и какие ограничения существуют при плохом пробоотборе. Тревога должна быть частью организованного наблюдения.
Пятый критерий — измерительная проверка. Нужно знать порядок подготовки, контроля и обслуживания, включая допустимые тестовые средства. Фраза «не требует регулярной калибровки» не означает отсутствие всех проверок. Она относится к конкретному устройству и не отменяет осмотра и функционального контроля по инструкции.
Шестой критерий — интеграция и автономность. Если данные должны поступать в монитор или архив, проверяют совместимость и временную связь. Для автономного прибора оценивают питание полного комплекта и читаемость в рабочих условиях. Пробный запуск на столе не подтверждает готовность к любому виду транспортировки.
Разбор ситуации: число есть, кривая неубедительна
На экране сохраняется EtCO₂, но кривая стала сглаженной после замены линии. Возможны изменения внутреннего объёма, сопротивления или состояния пробоотбора. Нельзя сразу корректировать клиническое решение по одному числу. Техническая проверка включает разрешённость линии, соединения, влагу и условия, при которых прибор выделяет конечный выдох.
Если при стабильной тестовой смеси измеритель показывает ожидаемое значение, это подтверждает только часть его работы. Для динамики нужны предусмотренные испытания. Такой пример показывает, почему статическая калибровка и воспроизведение дыхательного цикла не должны смешиваться в одном понятии «точный датчик».
Разбор ситуации: переносной комплект без адаптера
В закупочной документации указан сам капнограф, но отсутствуют подходящие адаптеры. Прибор включается, однако не готов к предусмотренному применению. Исправление заключается в согласовании полного комплекта, а не в поиске случайного соединителя. Для разных групп пациентов могут требоваться разные принадлежности одного и того же изделия.
В спецификации отдельно отмечают аппарат, питание, крепление, расходный запас и обучение. Если используется модуль монитора, дополнительно указывают совместимую платформу и программную версию. Это позволяет сравнивать функционально законченные предложения и исключить ситуацию, когда низкая цена отражает неполную поставку.
| Ошибка | Что оказывается упущено | Как избежать |
|---|---|---|
| Сравнивают только EtCO₂ | Не оценивают качество и форму сигнала | Проверять кривую и технические сообщения |
| Приравнивают EtCO₂ к лабораторному CO₂ | Различаются метод и физиологический смысл | Сохранять границы интерпретации |
| Меняют линию на произвольную | Меняются задержка и динамика | Использовать разрешённую принадлежность |
| Покупают датчик без адаптеров | Комплект не готов к работе | Согласовать все компоненты |
| Игнорируют единицы | Возникает ошибочное сравнение чисел | Сохранять единицы при экспорте и просмотре |
| Считают отсутствие калибровки отсутствием контроля | Не выполняют другие предусмотренные проверки | Следовать инструкции конкретной модели |
Частые вопросы
Капнограф заменяет пульсоксиметр? Нет. Они измеряют разные свойства: CO₂ в дыхательной смеси и периферическую сатурацию. Эти данные могут дополнять друг друга, но не являются взаимозаменяемыми.
Почему нужен график, если есть число? Кривая показывает временную структуру сигнала и помогает оценить пригодность измерения. Число не отображает многие технические проблемы и не раскрывает, как выделен конец выдоха.
Какой тип лучше — mainstream или sidestream? Выбор зависит от задачи, интерфейса и организации дыхательной системы. Нужно сравнивать реальные ограничения и комплектующие, а не объявлять один принцип универсально более современным.
Можно ли использовать длинную пробоотборную линию? Только если она разрешена для конкретного прибора. Изменение длины и внутреннего объёма влияет на перенос пробы, поэтому произвольное удлинение не является нейтральной заменой.
Означает ли пропажа кривой отсутствие дыхания? Возможны как физиологические, так и технические причины. Сигнал оценивают вместе с состоянием пациента, интерфейсом и сообщениями прибора; по одному экранному признаку нельзя делать универсальный вывод.
