Газовый монитор анестезиологических газов — медицинская измерительная система для определения состава дыхательной смеси в предусмотренной точке анестезиологического или дыхательного контура. В зависимости от исполнения она измеряет углекислый газ, кислород, закись азота и летучие анестетики. Прибор помогает наблюдать состав газа, но не заменяет весь мониторинг пациента и не измеряет непосредственно концентрацию анестетика в ткани мозга.
Такой монитор может быть самостоятельным устройством, модулем монитора пациента или встроенной частью анестезиологической станции. Внешне похожие модули способны измерять разный набор компонентов. Поэтому слова «газовый анализ» в описании недостаточно: нужно перечислить вещества, поддерживаемые методы и конкретную конфигурацию.
Чем газовый монитор отличается от капнографа
Капнограф сосредоточен на CO₂ и его изменении во времени. Многокомпонентный монитор расширяет состав измерений, но не обязательно обладает всеми возможностями любого другого газового модуля. Например, наличие CO₂ и кислорода не подтверждает определение анестетиков. Удобно рассматривать каждый измерительный канал как отдельную функцию с собственными ограничениями.
Параметры подачи на анестезиологическом аппарате и измеренный состав смеси относятся к разным частям системы. Уставка испарителя описывает работу устройства подачи, а газовый монитор анализирует смесь, дошедшую до точки отбора. Между ними находятся смешивание, дыхательный круг, повторное использование газа и другие процессы. Поэтому числовое равенство не является обязательным признаком правильной работы.
Газовый монитор не следует смешивать с лабораторным анализатором газов крови. Первый исследует газовую смесь в дыхательном тракте, второй — образец крови. Сходные обозначения кислорода и углекислого газа не делают результаты взаимозаменяемыми. В информационной системе важно сохранять происхождение показателя и единицы измерения.
Измерительные принципы и состав модуля
Для CO₂, закиси азота и летучих анестетиков широко используются оптические методы с инфракрасным излучением. Разные вещества имеют разные спектральные свойства, а алгоритм сопоставляет измеренный сигнал с предусмотренными компонентами. Реальная система должна учитывать влияние смеси и условия измерения. Возможность распознавания ограничена назначением конкретного сенсора и программного обеспечения.
Кислород может измеряться другим физическим принципом, например парамагнитным или электрохимическим, в зависимости от конструкции. Это влияет на обслуживание, расходные элементы и динамику канала. Нельзя переносить требования одного метода на другой. В спецификации полезно указывать не только наличие O₂, но и способ его измерения и порядок контроля.

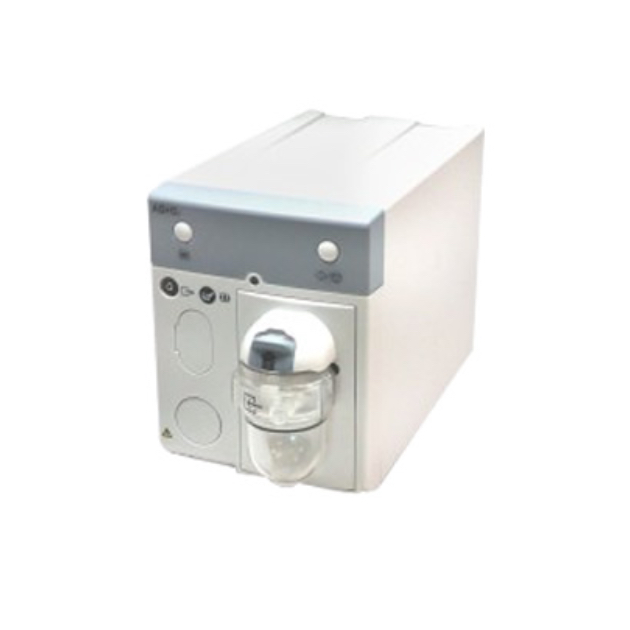

Модуль включает газовую камеру, тракт пробоотбора, защиту от влаги, электронику и интерфейс связи. Некоторые элементы являются расходными или требуют периодической замены. Функционально готовый комплект должен включать их все. Сам электронный блок без разрешённой линии и влагоуловителя не обеспечивает подтверждённое измерение.
| Измеряемый компонент или функция | Что показывает | Что нужно уточнить |
|---|---|---|
| CO₂ | Изменение содержания углекислого газа в дыхательном цикле | Кривую, конечновыдохное значение и условия расчёта |
| O₂ | Содержание кислорода в исследуемой смеси | Физический принцип, точку измерения и обслуживание |
| N₂O | Содержание закиси азота при наличии соответствующего канала | Наличие функции в конкретном исполнении |
| Летучий анестетик | Концентрацию предусмотренного агента | Список веществ и диапазоны измерения |
| Идентификация агента | Распознавание вещества в пределах возможностей модуля | Автоматический или иной способ выбора и ограничения смесей |
| Расчётные индексы | Производные показатели по заданному алгоритму | Какие исходные данные и предположения использованы |
Инспираторные и конечновыдохные значения
Монитор может выделять показатели, относящиеся ко вдоху и концу выдоха. Они отражают фазовую структуру измеряемого сигнала. Для их корректного определения прибору нужно распознать дыхательный цикл и получить достаточно информативную кривую. Поэтому качество временной записи важно не меньше точности устойчивой концентрации.
FiAA и EtAA обозначают соответственно инспираторное и конечновыдохное представление концентрации анестетика в рамках конкретной системы. Они не являются прямым измерением вещества во всех тканях и не описывают самостоятельно глубину анестезии. Клиническая интерпретация требует других данных и профессиональной оценки.
Если отображается расчётный показатель, связанный с MAC, необходимо понимать его происхождение. В расчёте могут использоваться измеренные агенты и дополнительные данные, например возраст, если это предусмотрено. Ошибка исходных данных или ограничение распознавания смеси влияет на итог. Такое число нельзя рассматривать как независимый датчик состояния сознания.
Пробоотборная система
Большинство многокомпонентных решений рассматриваемого класса анализируют отобранную пробу. Линия переносит газ из дыхательного тракта к камере. Её длина, внутренний объём, материал и сопротивление влияют на перенос. Поэтому разрешённая принадлежность является частью измерительного устройства, а не универсальным расходным шлангом.
Влагоуловитель защищает тракт, но имеет собственную конструкцию и условия эксплуатации. Неправильная установка или негерметичность могут изменять состав пробы. Сообщение об ограничении отбора не указывает автоматически на неисправность оптического сенсора. Причина может находиться в адаптере, линии, фильтре или ёмкости защиты от влаги.
После анализа газ должен направляться по предусмотренному пути. Возврат в контур и отведение имеют разные организационные требования. Самостоятельно менять маршрут нельзя: это может нарушить как работу дыхательной системы, так и удаление остаточных анестезиологических газов. Совместимость проверяют с анестезиологическим аппаратом в целом.
Задержка и быстродействие
Транспортная задержка описывает время перемещения пробы. Время отклика характеризует воспроизведение изменения концентрации измерительным трактом. Эти свойства различаются: сдвинутая во времени кривая может сохранять форму, а сглаженная — терять амплитуду. Простое совмещение временных меток не исправляет любое искажение.
При коротких дыхательных фазах динамические ограничения становятся особенно заметными. Модуль должен соответствовать заявленным группам пациентов и принадлежностям. Указание широкого диапазона концентраций не подтверждает пригодность для любых временных характеристик. Для сравнения полезны документы, описывающие условия измерения, а не только одну паспортную погрешность.
Если несколько сигналов выводятся на одном мониторе, это не означает одинаковую задержку всех каналов. Давление или поток могут измеряться ближе к пациенту, а газовая проба поступать позже. Программа может учитывать часть задержек, но при внешнем экспорте нужно сохранять сведения о временной базе и обработке.
| Характеристика | Физический смысл | Типичная ошибка понимания |
|---|---|---|
| Диапазон концентрации | Область количественного измерения | Считать его показателем быстродействия |
| Статическая точность | Отклонение при заданных стабильных условиях | Переносить её на любой короткий дыхательный цикл |
| Транспортная задержка | Перенос газа до камеры | Считать её единственной причиной сглаживания |
| Время отклика | Скорость воспроизведения изменения | Считать достаточным временно сдвинуть любую кривую |
| Расход пробоотбора | Количество отбираемого газа за время | Не учитывать его в конфигурации дыхательной системы |
| Автоидентификация | Распознавание предусмотренных агентов | Ожидать определения любого неизвестного вещества |
Совместимость с монитором и анестезиологической станцией
Модуль может иметь фирменное соединение и требования к версии программного обеспечения. Физическое подключение к похожему разъёму не гарантирует обмена всеми данными и тревогами. При закупке указывают точную платформу, исполнение модуля и необходимые принадлежности. Особенно важно это при дооснащении уже работающего оборудования.
Часть функций может зависеть от программной лицензии или поколения системы. Например, экран способен отображать только определённый набор параметров даже при более широких возможностях семейства модулей. Поэтому сравнивают поставляемую конфигурацию, а не общее описание бренда. Демонстрация на другой модели монитора не подтверждает совместимость с имеющейся.
Система удаления остаточных анестезиологических газов выполняет отдельную задачу. Газовый монитор не является её заменой. Если проба отводится, путь должен быть организован по документации. Проектирование такого соединения требует понимания всей анестезиологической системы и не сводится к установке любой трубки на выход.
Шесть критериев выбора
Первый критерий — перечень газов. Нужно установить, требуется ли только CO₂, сочетание CO₂/O₂ или полноценный контроль анестезиологических компонентов. Для каждого вещества проверяют функцию и диапазон. Это предотвращает ситуацию, когда модуль с похожим названием не поддерживает нужный измерительный канал.
Второй критерий — совместимость платформы. Уточняют модель монитора или станции, программную версию, связь и доступные тревоги. Для существующего парка оборудования полезен письменный перечень поддерживаемых сочетаний. Механическая совместимость разъёма не заменяет функционального подтверждения.
Третий критерий — пробоотбор и пациентские принадлежности. В состав включают линии, адаптеры и защиту от влаги подходящего исполнения. Проверяют назначение для нужных групп пациентов и допустимый расход отбора. Необходимо обеспечить запас и понятный порядок замены, иначе доступность измерений будет зависеть от случайных расходников.
Четвёртый критерий — представление данных. Важны кривые, обозначения фаз, единицы и различие измеренных и расчётных показателей. Автоматическая идентификация должна сопровождаться понятными ограничениями. Пользователь должен видеть, какой агент определён и насколько достоверна текущая измерительная ситуация.
Пятый критерий — обслуживание. Выясняют необходимость калибровки, проверки сенсора кислорода, замены элементов и доступность сервисных средств. Требования могут различаться между технологиями. Фраза «обслуживание минимально» не заменяет конкретного регламента и не отменяет контроля газового тракта.
Шестой критерий — информационная интеграция. При архивировании важно сохранить единицы, временные метки и идентификацию газа. Расчётные индексы должны передаваться с понятным смыслом. Перед внедрением проверяют тестовую запись и её отображение в целевой системе, а не только факт появления сетевого соединения.
Разбор: закуплен модуль с неполным набором газов
Учреждение заказывает «газовый модуль» для анестезиологического монитора, но в выбранном исполнении имеются только CO₂ и O₂. Прибор исправен, однако задача измерения анестетиков не решена. Причина находится в спецификации. Исправить её программным переименованием показателя невозможно: необходима подтверждённая аппаратная функция.
Полезное техническое задание перечисляет каждый компонент, отображаемые показатели, поддерживаемую платформу и принадлежности. Названия семейств и сокращения проверяют по документации. Такая детализация уменьшает риск сравнения предложений, которые внешне похожи, но выполняют разные измерительные задачи.
Разбор: после замены влагоуловителя изменились показания
Если проблема появилась после обслуживания, сначала проверяют правильность установки, герметичность и разрешённость нового элемента. Не следует немедленно считать причиной физиологическое изменение или проводить произвольную настройку сенсора. Техническое событие во времени помогает локализовать возможный источник изменения.
На предназначенном стенде сравнивают работу в предусмотренных условиях. Проверка одной стабильной смеси может подтвердить часть функций, но не всю динамику фазовых показателей. Документирование конфигурации и результатов важно для отделения технической неисправности от ограничений метода и неправильного применения принадлежности.
| Ошибка | Последствие | Что уточнить |
|---|---|---|
| Используют общее название «газоанализ» | Не совпадает состав измеряемых компонентов | Полный перечень газов и функций |
| Приравнивают EtAA к глубине анестезии | Расчёт получает неверный клинический смысл | Границы измерения газовой смеси |
| Заменяют линию произвольной трубкой | Меняются перенос и динамика пробы | Разрешённые принадлежности |
| Не согласуют отведение пробы | Нарушается организация газового тракта | Предусмотренный маршрут газа |
| Игнорируют версию платформы | Часть данных недоступна | Точную совместимость оборудования и ПО |
| Экспортируют число без единиц и агента | Архив становится неоднозначным | Полную структуру параметра |
Частые вопросы
Газовый монитор измеряет анестетик в крови? Нет. Он исследует газовую смесь в предусмотренной точке дыхательной системы. Связь с состоянием пациента оценивает медицинский специалист с учётом других данных.
Любой капнограф определяет анестетики? Нет. CO₂-канал не означает наличие многокомпонентного измерителя. Состав функций проверяется для конкретного модуля.
Почему показание отличается от уставки испарителя? Подача и измерение относятся к разным точкам и процессам. Состав смеси меняется в дыхательной системе, а измеритель имеет собственную динамику. Ожидать постоянного мгновенного равенства некорректно.
Нужна ли калибровка? Ответ зависит от принципа и модели. Нужно соблюдать предусмотренный регламент и различать калибровку, функциональную проверку и обслуживание принадлежностей.
Можно ли подключить модуль к монитору другой марки? Только при подтверждённой производителем совместимости. Одинаковый вид кабеля не гарантирует правильной передачи сигналов и тревог.
