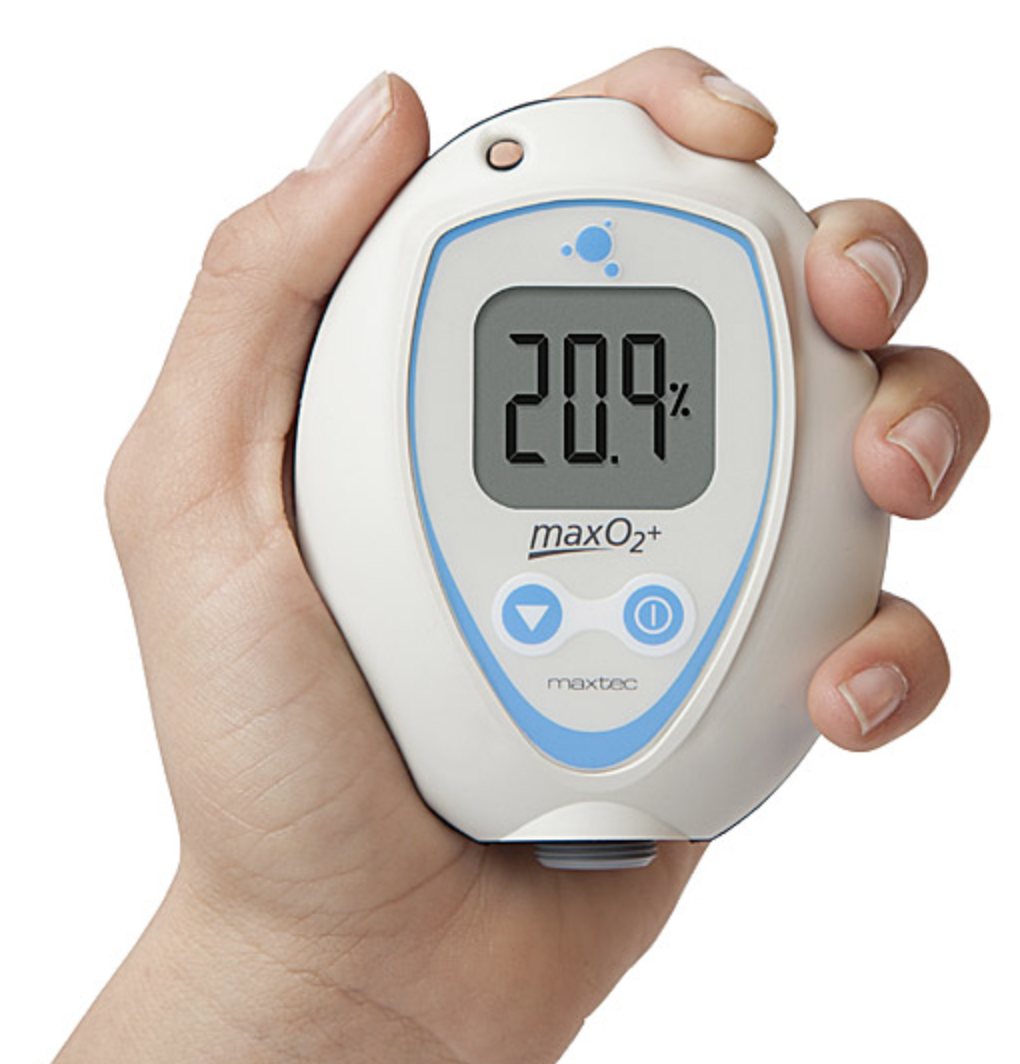

Анализатор кислорода — прибор для определения содержания кислорода в газовой пробе в пределах своего назначения. В медицинской технике его применяют для предусмотренных проверок газовых источников, смесей или дыхательных систем. Он не измеряет насыщение крови кислородом и не заменяет пульсоксиметр. Значение на дисплее относится к газу, достигшему чувствительного элемента, при определённых условиях измерения.
Существуют переносные анализаторы, отдельные датчики, встроенные измерительные каналы и мониторы с тревогами. Их задачи различаются. Прибор для периодической технической проверки нельзя автоматически считать средством непрерывного наблюдения за подачей газа пациенту. Наличие цифрового дисплея не определяет медицинское назначение и не подтверждает наличие сигнализации.
Что именно измеряется
Обычно пользователь видит долю кислорода, выраженную в процентах. Однако физическая реакция датчика может зависеть от парциального давления кислорода. Поэтому температура, давление и способ подачи пробы имеют значение. Преобразование сигнала в отображаемую концентрацию основано на конструкции и калибровке конкретного прибора.
Следует различать концентрацию в источнике, в определённой точке дыхательного контура и фактически вдыхаемую смесь. Анализатор не переносит своё измерение автоматически на другие участки. Если проба взята у выхода источника, она характеризует этот газ при соответствующих условиях, а не всю дальнейшую систему с её утечками, смешением и интерфейсом.
Процент кислорода и SpO₂ имеют разные объекты измерения. Первый относится к газу, второй — к оценке насыщения гемоглобина в артериальной крови методом пульсоксиметрии. Совпадение символа процента не делает показатели сопоставимыми. Для понимания оборудования важно не смешивать контроль источника газа и мониторинг пациента.
Принципы измерения
В переносных медицинских приборах распространены электрохимические датчики. Их чувствительный элемент формирует сигнал, связанный с кислородом, поступающим к рабочей поверхности. Такие датчики имеют ограничения по сроку службы и условиям эксплуатации. Замена выполняется совместимым элементом с последующей предусмотренной проверкой, а не любым внешне похожим сенсором.
В других системах могут применяться иные физические методы, включая парамагнитное измерение. Они отличаются конструкцией, требованиями к пробе и обслуживанию. Нельзя переносить регламент электрохимической ячейки на любой кислородный канал только потому, что оба показывают проценты. При выборе следует знать принцип конкретного изделия и его назначение.
| Часть измерительной системы | Роль | Что влияет на результат |
|---|---|---|
| Место отбора или контакта | Определяет, какой газ анализируется | Смешение, утечки и соответствие выбранной точки задаче |
| Адаптер и линия, если используются | Доставляют пробу к чувствительному элементу | Совместимость, влага, задержка и условия потока |
| Датчик кислорода | Преобразует воздействие газа в сигнал | Состояние, температура, давление и назначение |
| Электронный блок | Обрабатывает сигнал и показывает значение | Калибровка, питание и алгоритм конкретной модели |
| Сигнализация, если предусмотрена | Сообщает о заданных условиях | Наличие, назначение и разрешённый режим наблюдения |
Встроенный датчик удобен для некоторых переносных проверок, выносной — для других разрешённых способов подключения. Это конструктивное различие не определяет автоматически точность или пригодность для непрерывного мониторинга. Важны полная документация, диапазон и условия использования. Кабель выносного датчика также имеет ограничения совместимости и обращения.
Анализатор и монитор кислорода
Под анализатором нередко понимают устройство для получения значения в ходе проверки. Монитор может дополнительно иметь средства тревоги и назначение для непрерывного контроля. Но терминология производителей различается, поэтому ориентироваться нужно на руководство. Нельзя считать любой прибор с длительно включённым дисплеем полноценным монитором.
Для непрерывного применения проверяют допустимую конфигурацию, сигнализацию, питание и ограничения. Прибор должен быть предназначен именно для соответствующей задачи. Инженерный измеритель без тревог полезен для технической проверки, но его использование в роли основного клинического канала может создавать ложное ощущение контроля.
Отдельную группу составляют анализаторы чистоты или состава газа для производственных систем. Их назначение и перечень определяемых примесей могут отличаться. Измерение одного процента кислорода не является полной проверкой медицинского качества газа. Нельзя выводить соответствие всей спецификации из единственного показателя.
Почему условия пробы важны
Давление в месте измерения влияет на некоторые типы датчиков. Если калибровка и измерение происходят в существенно разных условиях, результат может быть искажён. Необходимо использовать предусмотренную схему подключения и учитывать ограничения конкретной модели. Универсальный совет подавать газ непосредственно под высоким давлением был бы технически неверным.
Температурное равновесие также имеет значение. После переноса прибора между помещениями датчик и корпус могут некоторое время находиться в переходном состоянии. Условия стабилизации и допустимый диапазон указаны в инструкции. Быстро появившееся число ещё не всегда означает завершение всех переходных процессов.
Влага может влиять на пробу и доступ газа к чувствительной поверхности. Конденсат способен нарушить измерение или замедлить отклик. При этом влажность как часть газовой смеси и жидкая вода на датчике — разные ситуации. Не следует самостоятельно сушить или обрабатывать сенсор способами, которые не разрешены изготовителем.
| Фактор | Почему значим | Что проверить |
|---|---|---|
| Давление | Может влиять на физический отклик датчика | Условия калибровки и разрешённую схему отбора |
| Температура | Влияет на стабилизацию и характеристики | Рабочий диапазон и время установления условий |
| Конденсат | Может препятствовать контакту газа с сенсором | Состояние адаптера и допустимые меры обслуживания |
| Смешение с воздухом | Изменяет состав поступающей пробы | Герметичность и назначение подключения |
| Состояние датчика | Определяет способность формировать корректный сигнал | Срок, диагностику и предусмотренную замену |
Калибровка и проверка — не одно и то же
Калибровочная процедура устанавливает связь показания с известным состоянием или эталонным газом в предусмотренных условиях. Функциональная проверка оценивает, работает ли прибор ожидаемым образом. Эти действия могут быть связаны, но не являются полностью взаимозаменяемыми. Не следует считать, что нажатие кнопки всегда устраняет любую неисправность.
Состав калибровочного газа и условия процедуры зависят от модели. Использование неизвестного источника как «эталона» делает результат неопределённым. Также важно понимать, какую точку или диапазон проверяет конкретная процедура. Универсальную последовательность для всех анализаторов приводить нельзя: она должна соответствовать руководству используемого прибора.
Ошибка калибровки может быть связана с условиями пробы, нестабильностью, состоянием сенсора или другими причинами. Повторение процедуры без выяснения причины не подтверждает исправность. В техническом процессе должны быть определены критерии вывода прибора на проверку и доступность совместимого запасного датчика, если его замена предусмотрена.
Шесть критериев выбора
1. Объект и цель измерения
Сначала определяют, что требуется проверять: выход источника, определённую газовую смесь, технический параметр системы или непрерывную подачу в разрешённой конфигурации. Для каждой задачи важны свои принадлежности и назначение. Формулировка «измерять кислород» слишком широка и не позволяет выбрать корректный прибор.
Отдельно фиксируют, является ли измерение техническим или частью клинического мониторинга. Прибор должен иметь соответствующее назначение, а персонал — понимать границы результата. Нельзя переносить данные из одной точки на весь контур без анализа путей газа и возможного смешения.
2. Диапазон и характеристика измерения
Сравнивают рабочий диапазон, погрешность и условия, при которых она заявлена. Разрешение дисплея не равно точности. Большое количество цифр после запятой может создавать впечатление высокой определённости, хотя реальная характеристика задаётся другим параметром и зависит от условий.
Также оценивают время отклика и установления показания. Для технической проверки это влияет на продолжительность процедуры, а для непрерывного применения — на интерпретацию динамики. Сравнивать время отклика нужно при сопоставимых условиях, учитывая пробоотбор и принадлежности, а не только собственный сенсор.
3. Подключение и совместимость принадлежностей
Проверяют встроенный или выносной датчик, адаптеры, разрешённые потоки и давление. Должно быть ясно, как проба достигает чувствительного элемента и куда она выходит. Произвольное герметичное подключение может создать условия, на которые прибор не рассчитан. Поэтому схема должна быть документирована.
При использовании в контуре учитывают дополнительный объём, сопротивление и назначение адаптера. Не все принадлежности предназначены для пациентской системы. В техническом задании полезно указать точные варианты применения и потребовать соответствующие комплекты, чтобы не подбирать их после поставки по внешнему размеру.
4. Тревоги и питание
Если требуется мониторинг, отдельно проверяют наличие и назначение сигнализации. Уточняют визуальные и звуковые сообщения, индикацию неисправности датчика и низкого питания. Необходимо понимать, какие события прибор обнаруживает и как пользователь узнаёт о прекращении корректного измерения.
Автономность оценивают по документации и реальным условиям. Состояние батарей и их разрешённый тип имеют значение. Прибор с длительным ресурсом питания всё равно требует контроля. Для периодического технического использования могут быть достаточны одни функции, для непрерывного наблюдения — иные; эти роли нельзя смешивать.
5. Сенсор и обслуживание
Уточняют ресурс чувствительного элемента, условия хранения, признаки окончания службы и доступность замены. Срок может зависеть от среды и эксплуатации, поэтому календарное число не всегда описывает все случаи. Замена должна выполняться совместимым компонентом и сопровождаться предусмотренными действиями.
Также проверяют допустимую обработку корпуса, кабеля и адаптеров. Сенсор может иметь ограничения, отличающиеся от внешнего корпуса. Погружение или применение неподходящих веществ способно повредить измерительную часть. Сервисная инструкция должна быть доступна соответствующим специалистам до начала эксплуатации.
6. Документирование результата
Для технической службы важно фиксировать прибор, дату, условия и объект проверки. Если измерение используется для решения о работоспособности другого устройства, необходимо знать, какой участок и какая конфигурация были проверены. Одно число без контекста плохо подходит для последующего анализа.
Приборы с памятью или интерфейсом могут облегчать запись, но не устраняют необходимость идентификации объекта. Следует проверить, какие данные сохраняются автоматически и какие вводит пользователь. Для простого переносного анализатора достаточно организованной формы записи, если она соответствует задаче и локальному процессу.
Разбор ситуаций
Два прибора показывают разные значения
Сначала сравнивают место и условия измерения, калибровку, время стабилизации и принадлежности. Различие не обязательно означает неисправность одного из них. Если один датчик находится под другим давлением или получает смесь с воздухом, сравнение некорректно. Проверку проводят по согласованной методике.
Показание меняется после переноса из холодного помещения
Учитывают температурное состояние и условия стабилизации. Быстрое повторное нажатие калибровки не заменяет соблюдение инструкции. Прибор должен использоваться в разрешённой среде, а результат оцениваться после выполнения предусмотренных условий.
Анализатор показывает процент, но не подаёт тревогу
Проверяют назначение модели. Отсутствие тревог может быть нормальной особенностью технического анализатора. Такой прибор нельзя считать непрерывным монитором только потому, что экран остаётся включённым. Для иной задачи требуется соответствующее оборудование.
| Вопрос к результату | Что проверяют первым | Неверное упрощение |
|---|---|---|
| Изменилось показание | Пробу, давление, температуру и состояние сенсора | Любое изменение означает изменение источника |
| Не проходит калибровка | Условия и известность калибровочного газа | Нужно повторять кнопку до нужного числа |
| Есть много десятичных знаков | Заявленную погрешность | Разрешение равно точности |
| Газ содержит нужный процент O₂ | Другие требования к качеству газа | Одно измерение подтверждает всю спецификацию |
| Прибор включён длительно | Назначение и сигнализацию | Любой анализатор является монитором |
Частые вопросы
Анализатор кислорода и пульсоксиметр измеряют одно и то же? Нет. Они исследуют разные объекты и физические величины: газовую пробу и оценку насыщения гемоглобина.
Можно ли проверять газ прямо из баллона? Только через предусмотренную схему и при разрешённых условиях. Нельзя подавать высокое давление на прибор, не рассчитанный на него.
Нужно ли менять электрохимический датчик? У таких сенсоров есть ресурс и регламент. Конкретные условия замены определяются документацией и состоянием прибора.
Можно ли использовать неизвестный источник для калибровки? Это не даёт надёжной опорной величины. Нужны предусмотренные условия и известный состав.
Достаточно ли одного измерения для оценки медицинского качества газа? Нет. Процент кислорода не описывает все возможные требования к примесям и качеству.
Анализатор полезен тогда, когда понятно, какую пробу он получил и при каких условиях сформировано число. Правильное назначение, совместимые принадлежности и корректная проверка важнее внешней простоты прибора или количества цифр на экране.
