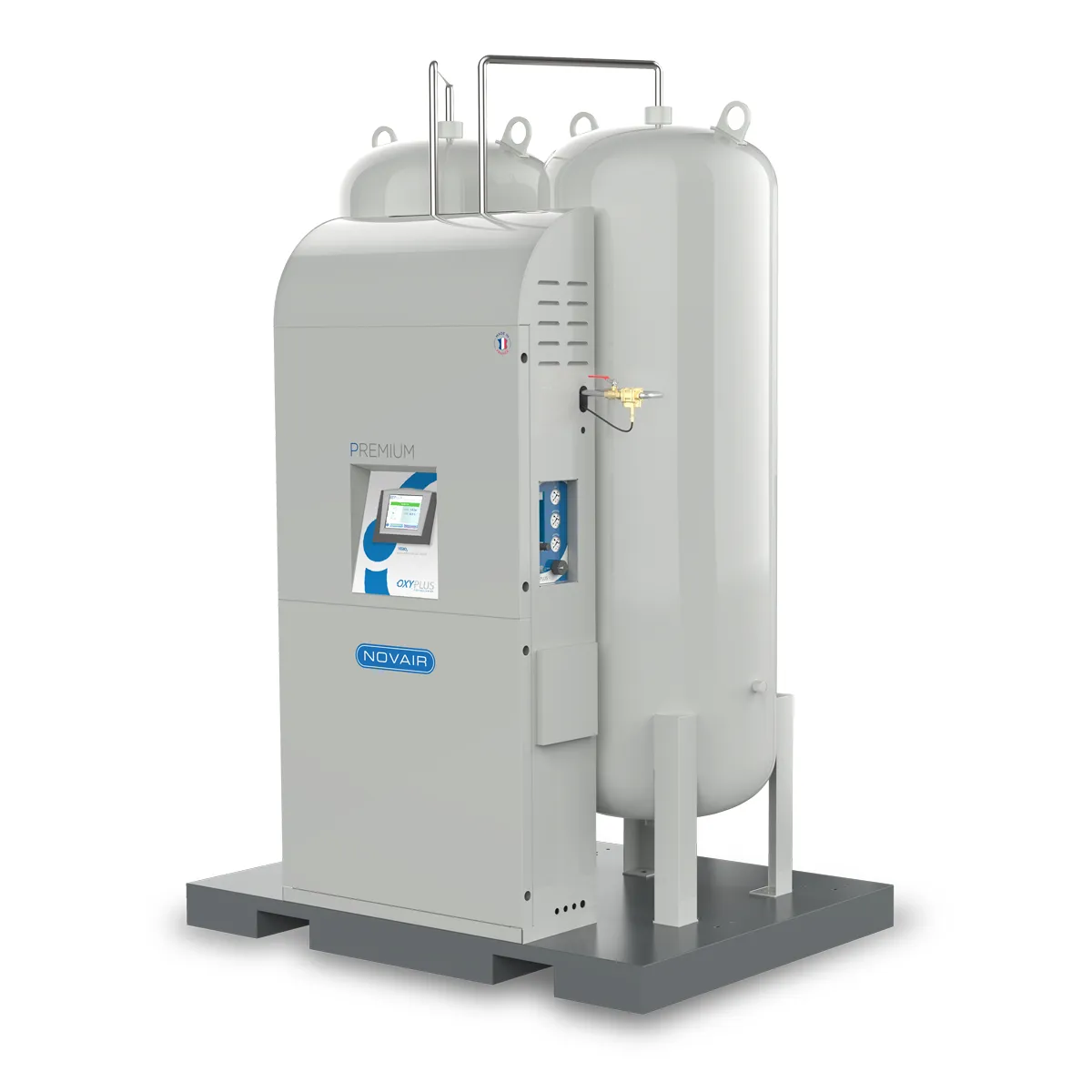

Медицинская кислородная станция: устройство, производительность и резервирование

Медицинская кислородная станция — комплекс оборудования, обеспечивающий производство или подготовку кислорода и его подачу в систему медицинского газоснабжения. В варианте с генератором кислород получают из атмосферного воздуха непосредственно на территории учреждения. Станция включает больше компонентов, чем собственно газоразделительный блок: качество и непрерывность снабжения зависят от подготовки воздуха, контроля продукта, накопления, резервных источников и связи с распределительной сетью.

Термин используют и для объектов с иной организацией снабжения, например с хранением жидкого кислорода и его испарением. Поэтому при обсуждении проекта сначала уточняют технологию. В этом материале основное внимание уделено генераторной станции: её удобно рассматривать как последовательность функциональных узлов, каждый из которых влияет на возможность подать нужный газ в нужный момент.

Генератор кислорода, концентратор и станция: где проходит граница

Концентратор у рабочего места и централизованная генераторная установка могут использовать родственный принцип разделения воздуха, но решают разные задачи. Для локального прибора важны его предусмотренное подключение и производительность в конкретном режиме. Для станции дополнительно оценивают суммарную нагрузку учреждения, сеть, резервирование и эксплуатацию инженерного объекта. Несколько бытовых или индивидуальных концентраторов не становятся автоматически эквивалентом централизованной станции.

Генератор — узел, формирующий обогащённый кислородом продукт. Станция — согласованный комплекс, который должен обеспечить качество газа, его необходимое давление и непрерывность подачи. Если в предложении указан только генератор, отдельно выясняют, входят ли компрессор, осушение, фильтрация, ресиверы, анализатор, автоматика и резервная система. Сравнивать два предложения по одной строке «производительность кислорода» недостаточно.

Наполнение баллонов является самостоятельной задачей. Для него нужны предусмотренные изготовителем оборудование и организация процесса, включая повышение давления и контроль наполнения. Возможность питать больничную сеть не означает возможности напрямую заправлять любые баллоны. Этот маршрут закладывают в проект отдельно, вместе с дополнительным потреблением продукта и требованиями к эксплуатации.

Как работает адсорбционное разделение воздуха

В распространённых PSA-системах подготовленный сжатый воздух проходит через адсорбент, который преимущественно удерживает азот. Кислородсодержащий поток поступает дальше по тракту, а адсорбент периодически регенерируется при изменении давления. Несколько рабочих колонн позволяют чередовать стадии. Важно не перепутать адсорбцию на поверхности материала с химическим получением кислорода: установка разделяет исходную газовую смесь.

Состояние входящего воздуха имеет принципиальное значение. Влага и загрязнения способны ухудшать работу газоразделительного узла, поэтому компрессор, осушители и фильтры рассматривают вместе с генератором. Удаление части загрязнений не следует считать доказательством соответствия готового кислорода всем требованиям: продукт контролируют по предусмотренной системе качества, а не только по характеристикам воздушного компрессора.

Другие технологии, включая процессы с вакуумной стадией и дополнительные ступени разделения, имеют собственные условия работы. Сравнение проводится по подтверждённым параметрам конечного продукта и полной системы. Одинаковая аббревиатура в названии не гарантирует одинакового состава оборудования, энергопотребления или поведения при переменной нагрузке.

Функциональный узел	Задача	Что важно при оценке
Забор и сжатие воздуха	Обеспечить исходный поток для разделения	Условия забора, производительность в рабочих условиях, теплоотвод
Осушение и фильтрация	Подготовить воздух для газоразделительного блока	Предусмотренные ступени, контроль состояния, обслуживание
Адсорбционные колонны	Разделить компоненты воздуха	Режимы, качество входящего потока и характеристики продукта
Контроль кислорода	Оценивать предусмотренные показатели готового газа	Метод измерения, место отбора, проверка датчика и реакция автоматики
Накопление и регулирование	Согласовать производство с потреблением	Рабочий диапазон, ёмкость, ограничения при пиковом расходе
Резервный источник и переключение	Поддержать снабжение при недоступности основного источника	Независимость резерва, доступный запас и проверка переключения

Что означает концентрация кислорода

Объёмная доля кислорода характеризует состав продукта. Она не равна расходу, давлению в сети или кислородной концентрации, которую получает пациент после смешивания газов в медицинском аппарате. Станция может выдавать продукт предусмотренного состава, а конечная дыхательная смесь формируется уже в другом устройстве. Смешение этих показателей приводит к неверным требованиям к оборудованию.

Для разных технологий и видов медицинского кислорода предусмотрены разные требования к составу и контролю. Нельзя объявлять один универсальный процент обязательным для всех вариантов снабжения или считать максимальную заявленную чистоту достаточным основанием выбора. В проекте определяют, какой продукт допустим для конкретной системы и её потребителей, каким документом это подтверждается и какие показатели качества подлежат контролю.

Показание встроенного анализатора относится к его измеряемому компоненту и месту отбора. Оно не заменяет оценку всех примесей и не доказывает состояние каждого участка трубопровода. Необходима понятная связь между оперативным мониторингом, установленными процедурами проверки качества и действиями при отклонении. Важно также различать неисправность датчика и реальное изменение продукта: внешне они могут давать похожую тревогу, но требуют разных технических решений.

Производительность: почему одного числа недостаточно

Расход газа зависит от условий, к которым он приведён. Литры или кубические метры в описании должны сопровождаться понятным определением: рабочие это объёмы или приведённые к указанным условиям. При сопоставлении предложений проверяют одинаковость единиц, температуры, давления и требуемой концентрации. Сравнение чисел без этой информации может создавать мнимое преимущество одной станции.

Паспортная производительность не всегда совпадает с доступной подачей в конкретном помещении и климате. Температура, высота расположения, состояние подготовки воздуха и ограничения охлаждения способны влиять на рабочий режим. Корректная оценка опирается на характеристику производителя для предполагаемых условий, а не на предположение, что номинальный поток сохраняется при любом окружении.

Потребность учреждения нельзя надёжно получить умножением числа коек на один условный расход. Нужны данные о потребителях, режимах работы, одновременности и возможных пиках. Отдельно учитывают изменение профиля отделения, подключение новых аппаратов и наполнение баллонов, если оно предусмотрено. Запас мощности должен быть обоснованным: он связан и с резервированием, и с планом расширения, но не заменяет правильного расчёта.

Резервирование и общие причины отказа

Два генератора ещё не означают два независимых источника. Они могут зависеть от одного компрессора, одной системы охлаждения, общего электрического ввода или единственного управляющего узла. При анализе надёжности смотрят на весь путь снабжения и ищут общие точки, отказ которых остановит обе линии. Это особенно важно при сравнении схем с формально одинаковым количеством агрегатов.

Ресивер сглаживает колебания, но его нельзя без расчёта считать длительным аварийным запасом. Доступное время зависит от полезного количества газа, допустимого диапазона давления и текущего потребления. Внешний резерв также оценивают по способности поддерживать необходимую подачу, а не только по числу баллонов. Наличие резерва на территории не доказывает, что он автоматически и своевременно включится в нужный тракт.

Практическая готовность включает заранее определённые действия персонала, проверяемую сигнализацию и согласованный порядок обслуживания. Проверки переключения проводят по утверждённой программе, исключающей непредусмотренный перерыв снабжения пациентов. Проект должен объяснять, как учреждение продолжит работу при ремонте, потере электропитания и недоступности поставки резервного газа.

Ситуация	Что может быть скрыто за формальным соответствием	Что уточняют
Установлены два генератора	Оба зависят от общего вспомогательного узла	Схему зависимостей и сценарии отказа
Номинальный расход достаточен	Пиковая нагрузка или реальные условия отличаются от расчётных	Профиль потребления и рабочие характеристики
Анализатор показывает допустимое значение	Контролируется только часть характеристик продукта	Полную программу качества и место отбора
Есть большой ресивер	Полезный аварийный запас существенно меньше ожидаемого	Расчёт доступного количества газа
Станция подключена к диспетчеризации	Передача сигнала не определяет ответственность за реакцию	Маршрут тревоги и организацию дежурства

Шесть критериев выбора кислородной станции

1. Потребители и расчётная нагрузка

Составляют перечень отделений и устройств, которым необходим газ, и проверяют условия их подключения. Рассматривают обычную работу, пиковые периоды и планируемое расширение. Результатом должен быть согласованный профиль потребления, а не только общая мощность закупаемых аппаратов. От этого профиля зависят основной источник, резерв и распределительная сеть.

2. Качество продукта и совместимость

Определяют требования к медицинскому кислороду и подтверждают совместимость с потребителями. Уточняют, что измеряется постоянно, что проверяется периодически и кто отвечает за подтверждение качества. Сведения о генераторе и сведения о готовой системе не следует смешивать. В документации должны быть прослеживаемы границы ответственности поставщика оборудования и эксплуатирующей организации.

3. Независимость резервов

Оценивают работоспособность при отказе отдельного агрегата и при событиях, затрагивающих всю площадку. Важно, доступны ли обслуживание и восстановление без утраты предусмотренного снабжения. Запас газа сопоставляют с реальным потреблением и логистикой его пополнения. Формула резервирования выбирается проектом с учётом применимых требований, а не по рекламному названию комплекта.

4. Помещение и инженерные ресурсы

Проверяют доступную электрическую мощность, вентиляцию, теплоотвод, маршрут доставки и зоны обслуживания. В компактном контейнере тоже необходимо организовать нормальные рабочие условия. Установка не должна оцениваться только по наружным габаритам: нужны места для доступа к фильтрам, агрегатам и контрольным точкам. Условия забора воздуха рассматривают с учётом окружающих источников загрязнения.

5. Мониторинг и управление событиями

Уточняют состав датчиков, журнал событий и передачу сигналов ответственным сотрудникам. Сигнал должен различать хотя бы предусмотренные системой состояния, а его значение должно быть понятно дежурной службе. Возможность удалённого просмотра удобна, но не заменяет локальную автоматику и установленный порядок действий. Потеря связи также должна иметь понятный эксплуатационный смысл.

6. Обслуживание в течение жизненного цикла

Заранее определяют потребность в расходных элементах, плановых работах, проверках датчиков и поддержке автоматики. Учитывают время поставки деталей и доступность компетентного сервиса. Экономическую оценку составляют по всему комплексу, включая энергию и вспомогательные системы. Низкая стоимость одного генератора не характеризует стоимость устойчивого снабжения учреждения.

Разбор проекта расширения отделения

Учреждение увеличивает число рабочих мест интенсивной терапии и предполагает сохранить прежнюю станцию. Номинальный расход выглядит достаточным, если усреднить потребление за сутки. Однако среднее скрывает периоды одновременной высокой нагрузки. Сначала сопоставляют нагрузочный профиль с доступной производительностью и схемой резервирования, затем проверяют сеть: увеличение источника само по себе не устраняет ограничение распределительного участка.

Другой сценарий — приобретение станции в контейнере как якобы полностью готового решения. Контейнер действительно может объединять оборудование, но граница поставки должна быть ясной: фундамент, питание, внешний газопровод, резервный источник, связь и приёмочные проверки могут требовать отдельных работ. Полезный результат предпроектного обсуждения — таблица границ, где каждой функции назначены исполнитель и проверяемый итог.

Этап оценки	Предмет проверки	Ожидаемый результат
До выбора комплекса	Потребление и условия площадки	Исходные данные для согласованного расчёта
При согласовании состава	Основной тракт, резервы, контроль и границы поставки	Функциональная схема и полный перечень оборудования
При подготовке ввода	Качество продукта, работа автоматики и передача тревог	Документированные результаты предусмотренных испытаний
При обучении	Роли клинической и инженерной служб	Понятный порядок действий и обслуживания
После изменения нагрузки	Соответствие фактического потребления исходному проекту	Решение о сохранении или пересмотре конфигурации

Частые вопросы

Станция обеспечивает полную независимость от внешних поставок?

Собственное производство уменьшает зависимость от доставки основного объёма газа, но остаются электроснабжение, обслуживание и резервная логистика. Полную независимость нельзя обещать без анализа всей инфраструктуры.

Можно ли выбирать только по проценту кислорода?

Нет. Одновременно важны допустимость продукта для конкретной системы, расход, давление, контроль качества и непрерывность подачи. Максимальное число в одной характеристике не заменяет соответствия всему техническому заданию.

Большой запас мощности решает проблему надёжности?

Избыточная производительность не устраняет общую точку отказа. Надёжность связана с архитектурой источников, вспомогательных систем и переключения, а также с готовностью персонала и запасных частей.

Нужно ли пересматривать проект после закупки новых аппаратов?

Если меняются потребление, режимы или распределение нагрузки, требуется оценить влияние на систему. Новый потребитель может быть важен не средним расходом, а тем, что его работа совпадает с уже существующим пиком.
