Кислородный расходомер — устройство для индикации и, в соответствующем исполнении, регулирования расхода кислорода в разрешённой медицинской системе. Он показывает объёмный поток при предусмотренных условиях работы. Расходомер не измеряет насыщение крови кислородом и не определяет автоматически концентрацию кислорода, которую получает пациент. Эти задачи требуют других измерений и зависят от всей дыхательной системы.
В прикроватном оснащении часто используют трубчатые поплавковые расходомеры, подключаемые к выходу медицинской газовой системы. Также существуют устройства с фиксированными ступенями потока и электронные решения. Внешне похожие изделия могут быть рассчитаны на разные газы, входные давления и соединения. Поэтому название «кислородный расходомер» должно сопровождаться точным исполнением и назначением.
Расход, давление и концентрация — разные параметры
Расход описывает количество газа, проходящего за единицу времени. Давление характеризует состояние газа в определённой точке системы. Концентрация отражает долю кислорода в смеси. Эти величины связаны рабочими условиями, но не взаимозаменяемы. Например, наличие давления на входе не доказывает, что на выходе обеспечен нужный поток, а заданный поток не сообщает о чистоте газа.
Объёмный расход зависит от условий, к которым отнесён объём. Поэтому в документации важны калибровочные условия, рабочая температура и входное давление. Не следует сравнивать шкалы разных приборов без понимания их назначения. Для повседневного применения пользователь должен читать значение именно так, как предусмотрено изготовителем конкретной модели.
Если кислород подаётся через открытый пациентский интерфейс, итоговая вдыхаемая смесь может зависеть от окружающего воздуха и характера дыхания. Шкала расходомера сама по себе не является измерением FiO₂. В клинической работе поток выбирается по назначению и контролю состояния пациента; инженерная задача — обеспечить корректное функционирование разрешённой системы.
Как работает поплавковый расходомер

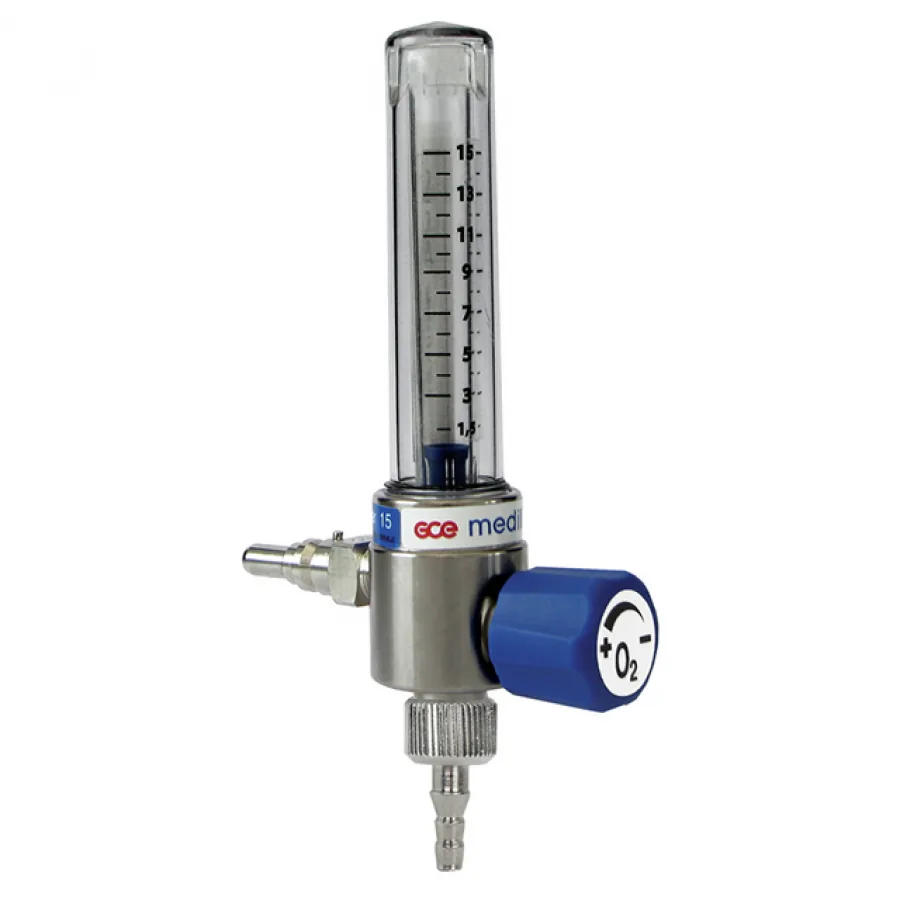

В трубчатом расходомере газ поднимает поплавок внутри измерительной трубки. Положение поплавка связано с потоком при определённых условиях. Шкала нанесена с учётом геометрии и свойств газа. Регулирующий элемент позволяет изменять расход в пределах предусмотренного диапазона. Конкретное расположение регулирования и компенсация давления зависят от конструкции.
Положение считывания зависит от формы поплавка. В одних устройствах ориентируются на определённую поверхность, в других — на установленную производителем часть сферического элемента. Универсальное правило «всегда по центру» неверно для всех моделей. При выборе важно, чтобы шкала и указатель были хорошо видны с рабочего положения пользователя.
Трубчатые приборы обычно требуют определённой ориентации для корректной работы. Отклонение от разрешённого положения может влиять на движение поплавка и считывание. Наличие поворотного соединения или держателя следует оценивать с точки зрения правильной установки. Требования к ориентации устанавливаются инструкцией, а не удобством размещения на стене.
| Элемент | Назначение | На что обратить внимание |
|---|---|---|
| Входное соединение | Подключает прибор к источнику газа | Газ, стандарт разъёма и допустимое давление |
| Измерительная трубка | Создаёт условия перемещения поплавка | Целостность, читаемость и разрешённая ориентация |
| Поплавок | Обозначает значение на шкале | Правило считывания для его формы |
| Регулятор потока | Изменяет расход | Диапазон, плавность и предусмотренное закрытие |
| Выходное соединение | Подключает разрешённые принадлежности | Совместимость и отсутствие непредусмотренных переходников |
Расходомер не следует использовать как универсальный запорный элемент всей газовой сети. Его функция и допустимый способ закрытия определяются конструкцией. Избыточное усилие на ручке не улучшает герметичность и может повреждать механизм. Техническое обслуживание и проверка выполняются по руководству, а не путём самостоятельной разборки измерительной трубки.
Основные исполнения
Прибор может подключаться непосредственно к терминальному устройству медицинского газа либо устанавливаться на рейке с совместимым шлангом. Существуют двойные исполнения, в которых предусмотрены отдельные каналы. Устройства различаются диапазонами, соединениями и разрешёнными газами. Внешний цвет не заменяет маркировку назначения и проверку подключения.
Некоторые регуляторы имеют ступенчатый выбор расхода. Их индикация и принцип работы отличаются от свободно перемещающегося поплавка. Положение переключателя обозначает предусмотренную установку, но корректность реального потока всё равно зависит от условий эксплуатации. Нельзя переносить правила чтения поплавковой трубки на ступенчатое устройство.
| Исполнение | Особенность | Что проверить |
|---|---|---|
| Поплавковое трубчатое | Видимое положение указателя на шкале | Ориентацию, правило считывания и входные условия |
| Ступенчатое | Выбор предусмотренных положений | Фиксацию положения и условия обеспечения потока |
| Рейковое со шлангом | Отдельное размещение от газового выхода | Совместимость шланга, крепления и соединений |
| Двойное | Несколько предусмотренных выходов | Независимость регулирования и ограничения общей подачи |
| Электронное | Измерение и отображение электронным каналом | Питание, метод измерения, газовую совместимость и проверку |
Диапазон выбирают под задачу, а не по принципу максимального числа на шкале. Прибор с большим верхним пределом может быть неудобен для точного считывания в нижней части. И наоборот, ограниченный диапазон не подходит для задачи, требующей другого потока. При этом назначение метода терапии нельзя выводить только из наличия высокорасходной версии устройства.
Чем расходомер отличается от редуктора и смесителя
Редуктор уменьшает давление газа от источника до предусмотренного уровня. Расходомер показывает или регулирует поток. Смеситель формирует газовую смесь в рамках своего назначения. В одном изделии могут объединяться несколько функций, но каждую нужно проверять отдельно. Наличие манометра не делает редуктор анализатором кислорода, а шкала потока не означает контроль состава смеси.
Подключение к баллону и к настенной газовой розетке — разные ситуации. Баллонный источник может требовать соответствующей ступени редуцирования. Обычный расходомер для выхода централизованной системы нельзя считать пригодным для прямого подключения к высокому давлению. Проверка входных условий является обязательной частью выбора изделия.
Сопутствующий увлажнитель также не меняет назначение самого расходомера. Совместимость выходного соединения, резервуара и трубок определяется документацией. Присоединение дополнительной части может менять сопротивление системы, поэтому нельзя считать любые принадлежности нейтральными. Для технического задания нужен полный разрешённый комплект, а не только измерительная трубка.
Шесть критериев выбора
1. Газ и источник
Уточняют, для какого газа рассчитан прибор и откуда он будет получать подачу. Сверяют допустимое входное давление, тип соединения и маркировку. Расходомеры для кислорода и воздуха могут выглядеть одинаково, но это не основание менять их местами. Калибровка и газоспецифические соединения относятся к функциональной совместимости.
При централизованном снабжении проверяют стандарт терминального устройства. При баллонном варианте рассматривают совместимый редуктор и всю цепочку подключения. Переходник, позволяющий физически состыковать несовпадающие элементы, не подтверждает допустимость схемы. Назначение должно быть определено до покупки принадлежностей.
2. Рабочий диапазон и читаемость
Сопоставляют диапазон с реальными задачами подразделения. Важны интервалы шкалы, различимость отметок и правило считывания. Если пользователю приходится смотреть под неудобным углом или через другие приборы, точность работы со шкалой может ухудшаться независимо от паспортных характеристик.
Прибор должен быть установлен в разрешённой ориентации и виден с обычной позиции персонала. Для нескольких сценариев могут потребоваться разные исполнения. Унификация полезна, но не должна приводить к применению слишком грубой шкалы там, где нужна иная рабочая область. Сравнение проводят по точному артикулу, а не по общему названию серии.
3. Выходные принадлежности
Определяют, какие трубки, интерфейсы и дополнительные элементы разрешены. Проверяют соединения и ограничения по сопротивлению или обратному давлению, если они указаны изготовителем. Работоспособность отдельного расходомера не гарантирует правильную работу с произвольной длинной линией или неподходящим резервуаром.
Для снабжения полезен список совместимых принадлежностей с артикулами. Это уменьшает вероятность смешения внешне похожих деталей. Если отделение использует несколько поколений приборов, их выходные соединения и допустимые комплекты нужно различать явно. Удобство закупки не должно заменять техническое подтверждение.
4. Размещение и механическая защита
Оценивают прямое подключение, рейковое крепление или другую предусмотренную установку. Прибор не должен испытывать непредусмотренную нагрузку от натянутого шланга или подвешенной ёмкости. Доступ к ручке и шкале должен сохраняться при обычной расстановке оборудования и перемещении кровати.
Проверяют, насколько легко обнаружить повреждение трубки, загрязнение или неправильную установку. Защитный корпус может уменьшать риск механического воздействия, но не отменяет осмотра. Требования к обработке поверхности и сохранению читаемости шкалы также относятся к практической долговечности устройства.
5. Проверка и обслуживание
Уточняют регламент функциональной проверки, допустимые методы очистки и порядок сервисного обращения. Пользовательский осмотр и метрологическая или техническая проверка имеют разные цели. Отсутствие видимого повреждения не доказывает сохранение характеристик, а показание другого бытового прибора не является автоматически пригодным эталоном.
Для инженерной службы важны доступность документации и средств проверки при заданных условиях. После ремонта или замены компонента требуется предусмотренная процедура подтверждения работоспособности. Самостоятельная смазка, разборка или применение непредусмотренных уплотнений особенно недопустимы для кислородного оборудования.
6. Организация использования
Персоналу нужно знать назначение газа, способ чтения шкалы и ограничения конкретной модели. Устройства с разной формой поплавка или ступенчатым переключателем требуют различения. Краткое обучение на реальном изделии помогает избежать ошибок, которые не видны при сравнении технических таблиц.
В отделении также определяют порядок учёта неисправных приборов и доступность замены. Если устройство вызывает сомнение, его состояние оценивают установленным способом, а не компенсируют предполагаемую ошибку произвольным изменением установки. Надёжность рабочего процесса зависит от понятной процедуры обращения с оборудованием.
Разбор типовых ситуаций
Поплавок читают по-разному
Проверяют руководство именно этой модели и форму указателя. Различие между верхней плоскостью и центром шарика может приводить к неодинаковому считыванию. Решение — единое обучение и понятная инструкция рядом с рабочим процессом, а не усреднение мнений сотрудников.
Расходомер подходит к розетке через переходник
Физическое соединение не подтверждает газ, давление и разрешённую схему. Проверяют назначение всех элементов. Газоспецифические соединения создаются не случайно; их несовпадение нельзя воспринимать как простую механическую помеху, которую нужно устранить любым адаптером.
Установлено большое значение, но вопрос к подаче сохраняется
Не следует делать вывод о реальном потоке у конечного устройства только по положению ручки. Проверяют систему по предусмотренному порядку: источник, прибор, соединения и принадлежности. Медицинскую оценку состояния пациента выполняет клиническая команда; техническая проверка не заменяет её.
| Наблюдение | Возможная область проверки | Чего не следует заключать |
|---|---|---|
| Поплавок плохо виден | Ориентация, угол обзора, состояние трубки | Что значение можно читать приблизительно без правил |
| Есть давление на входе | Источник и условия подачи | Что обеспечен любой требуемый расход |
| Подключена длинная линия | Разрешённая конфигурация и сопротивление | Что принадлежности не влияют на систему |
| Шкала для другого газа похожа | Газовая маркировка и назначение | Что приборы взаимозаменяемы |
| Ручка дошла до упора | Предусмотренное положение регулятора | Что нужно прикладывать дополнительное усилие |
Частые вопросы
Показывает ли расходомер процент кислорода? Нет, для этого нужен соответствующий анализатор. Шкала потока относится к другой физической величине.
Можно ли использовать один прибор для воздуха и кислорода? Только если такое назначение прямо предусмотрено для конкретного исполнения. Внешнее сходство не является разрешением.
Почему нельзя выбирать максимальный диапазон на всякий случай? Потому что важны читаемость и характеристики в реально используемой области. Более крупное число не означает лучшую пригодность для любой задачи.
Заменяет ли расходомер редуктор? Сам по себе — нет. В комбинированном изделии функции могут быть объединены, но входные условия и назначение проверяются отдельно.
Можно ли самостоятельно разбирать прибор? Только действия, прямо разрешённые пользователю руководством. Сервис и работа с кислородной арматурой требуют соответствующей подготовки.
Правильный расходомер соответствует газу, источнику, диапазону и комплекту принадлежностей. Именно согласованность этих условий позволяет использовать его показания по назначению и избежать ложной уверенности, основанной только на положении поплавка.
