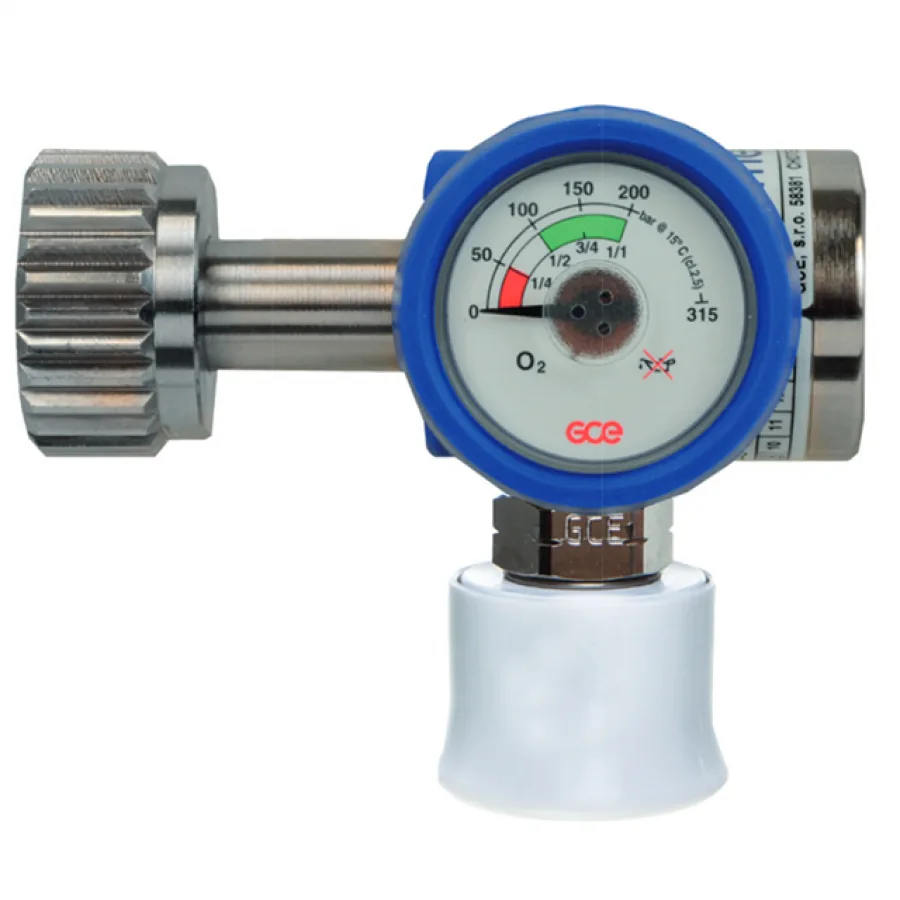

Медицинский кислородный редуктор — устройство, которое снижает давление кислорода от предусмотренного источника до уровня, необходимого для разрешённого downstream-оборудования или выходной функции. В русскоязычной практике его также называют регулятором давления. Он работает в определённом диапазоне входных условий и имеет газоспецифические соединения. Редуктор не производит кислород и не очищает произвольный газ до медицинского качества.
В баллонном оснащении редуктор располагается между вентилем баллона и последующими устройствами. Некоторые исполнения объединяют регулирование давления с расходомером или ступенчатой подачей газа. Другие имеют только выход давления для подключения совместимого оборудования. Эти варианты следует различать: наличие ручки или манометра не означает одинакового функционального назначения.
Зачем требуется редуцирование
Давление в источнике и давление, допустимое для потребителя, могут существенно различаться. Редуктор уменьшает давление и поддерживает предусмотренные выходные условия в пределах своей характеристики. Это позволяет согласовать источник с оборудованием, которое не рассчитано на непосредственное подключение к высокому давлению. Сам факт наличия резьбового соединения не создаёт такого согласования.
Работа редуктора зависит от входного давления, расхода и конструкции. Выходная характеристика не является абсолютно неизменной при любых условиях. Для технического выбора нужно знать допустимый диапазон источника, выходное назначение и требуемую производительность. Если входные условия выходят за пределы документации, нельзя рассчитывать на сохранение заявленных свойств.
Баллонный источник содержит ограниченный запас газа. Манометр или индикатор входного давления помогает оценивать его состояние в пределах назначения прибора, но не является прямым измерителем оставшегося времени работы. Время зависит также от потребления и других условий. Универсальный расчёт по одному показанию без знания системы может вводить в заблуждение.
Основные элементы
Входной узел соответствует предусмотренному вентилю и газу. Внутри находятся регулирующие элементы, обеспечивающие снижение давления; конкретная механика зависит от исполнения. Индикатор показывает давление в определённой точке, а выходные соединения предназначены для конкретной функции. В конструкции могут быть предусмотрены фильтры и защитные элементы, но их наличие не отменяет требований к чистоте и совместимости.
Прибор с выходом давления отличается от изделия с выходом регулируемого потока. На одном корпусе эти функции могут сочетаться. Поэтому для каждого выхода необходимо понимать назначение, условия и допустимые принадлежности. Внешне одинаковые штуцеры на разных устройствах не должны восприниматься как универсальные точки подключения.
| Элемент | Что он обеспечивает | Что требуется уточнить |
|---|---|---|
| Входное соединение | Присоединение к определённому источнику | Газ, стандарт вентиля и допустимый диапазон давления |
| Редуцирующий механизм | Снижение давления | Выходную характеристику и разрешённую нагрузку |
| Манометр или индикатор | Информацию о давлении в своей точке | Что именно показывает прибор и каково его назначение |
| Выход давления | Подачу газа совместимому потребителю | Тип разъёма и требования подключаемого оборудования |
| Выход потока, если предусмотрен | Подачу установленного расхода | Диапазон, способ установки и условия работы |
| Защитные элементы | Предусмотренные функции конструкции | Регламент проверки и ограничения применения |
Газовая совместимость связана не только с надписью на корпусе. Материалы, уплотнения, чистота и соединения выбираются для конкретного назначения. Кислород поддерживает горение, поэтому загрязнение маслами и неподходящими веществами особенно опасно. Обслуживание выполняют установленными средствами; бытовая смазка и произвольные уплотнители не являются допустимым способом устранения тугого соединения.
Редуктор, вентиль и расходомер
Баллонный вентиль управляет выходом газа из баллона. Редуктор согласует давление. Расходомер показывает или регулирует поток. Эти функции могут быть интегрированы в одном изделии, но остаются различными по смыслу. Для пользователя важно понимать, какой орган управления относится к какой функции и какие действия разрешены инструкцией.
Не следует считать, что вращение любого регулятора изменяет давление. В медицинских исполнениях выходное давление может быть задано конструкцией, а пользователь управляет расходом. В других системах имеются иные варианты. Правильное описание прибора должно соответствовать конкретному исполнению, чтобы исключить ошибочное ожидание регулировки.
Встроенный расходомер также не измеряет состав кислорода и не контролирует насыщение крови. Для этих задач используются другие средства. Устройство с несколькими функциями удобно, но требует чёткого различения показателей: давление, поток и концентрация имеют разные единицы и не заменяют друг друга.
| Устройство или функция | Основная задача | Чего она не подтверждает |
|---|---|---|
| Баллонный вентиль | Открытие и закрытие предусмотренного пути газа | Допустимость прямого подключения потребителя высокого давления |
| Редуктор | Согласование давления источника и выхода | Качество газа и нужный пациенту режим подачи |
| Расходомер | Индикация или регулирование расхода | Концентрацию кислорода в дыхательной смеси |
| Манометр | Показание давления в своей точке | Точное оставшееся время работы без других данных |
| Анализатор кислорода | Измерение кислорода в пробе | Давление и расход всей системы |
Медицинское и промышленное исполнение
Одинаковый газ в названии не делает промышленный редуктор подходящим для медицинского использования. Назначение, материалы, соединения, документация и условия очистки должны соответствовать разрешённой медицинской системе. Подбор по цене, цвету или приблизительно подходящей резьбе не заменяет подтверждения пригодности.
Внутри медицинской группы тоже существуют разные исполнения. Они могут отличаться входным стандартом, выходами, диапазоном и принадлежностями. Международная серия не означает, что любое её изделие совместимо с местным баллонным вентилем. Поэтому требуется точный код комплектации и проверка всех соединений до поставки.
Шесть критериев выбора
1. Источник и входной стандарт
Определяют тип источника, газ и фактический стандарт вентиля. Затем проверяют разрешённое входное давление редуктора и исполнение соединения. Название баллона без данных о вентиле недостаточно. Если парк неоднороден, необходимо составить таблицу совместимости, а не рассчитывать на универсальный переходник.
Несовпадение газоспецифического соединения может быть защитой от неправильного подключения. Его нельзя рассматривать как неудобство, которое следует устранить механической доработкой. Корректное решение — соответствующее исполнение оборудования и документированная схема. Установка и обслуживание выполняются подготовленными специалистами.
2. Выходная функция
Нужно понять, требуется ли выход давления для аппарата, регулируемый поток для предусмотренной принадлежности или сочетание функций. Уточняют каждый выход отдельно. Прибор с удобным расходомером может не иметь нужного разъёма давления, а редуктор с выходом давления не обязательно обеспечивает самостоятельное дозирование потока.
Сопоставляют требования потребителя с характеристиками редуктора. Важны допустимые давление и расход при рабочих условиях, а не только максимальное число на входной шкале. Если подключается несколько потребителей, допустимость такой схемы и её нагрузка должны быть подтверждены. Самостоятельное разветвление не следует считать штатной функцией.
3. Индикация и читаемость
Проверяют, насколько хорошо виден индикатор в реальном положении баллона и установленного оборудования. У некоторых конструкций предусмотрены поворотные элементы для удобства чтения. Но возможность изменить положение должна использоваться только в рамках конструкции, без нагрузки на соединение и без самостоятельной переделки.
Пользователь должен понимать, показывает ли прибор входное или выходное давление и предназначен ли индикатор для измерений либо ориентировочного контроля запаса. Шкала должна оставаться читаемой после предусмотренной обработки. Удобная индикация уменьшает неопределённость, но не заменяет план обеспечения газом и контроля запаса.
4. Механическая организация комплекта
Оценивают габариты редуктора вместе с вентилем, баллоном, тележкой и шлангами. Прибор не должен выступать так, чтобы на него приходились непредусмотренные удары или нагрузка. Баллон и принадлежности требуют штатного крепления; редуктор не является ручкой для переноски всей сборки.
Если предполагается транспортное применение, проверяют разрешённое исполнение и комплект креплений. Компактный корпус сам по себе не подтверждает пригодность для конкретного транспортного сценария. Важно также обеспечить доступ к показаниям и органам управления, не создавая натяжения трубок и кабелей соседнего оборудования.
5. Чистота, обработка и сервис
Уточняют допустимую внешнюю обработку, требования к хранению и регламент проверки. Кислородная арматура требует соблюдения чистоты и применения только разрешённых материалов. Внутренние работы выполняются в установленном порядке, а не как обычный ремонт бытового крана. Следы загрязнения или повреждения требуют оценки специалистом.
Сервисная поддержка должна охватывать точное исполнение редуктора, включая индикатор, соединения и защитные элементы. Если предусмотрена замена уплотнений, применяют соответствующие детали и процедуры. Простой факт отсутствия слышимой утечки не подтверждает все характеристики устройства; проверка должна соответствовать документации.
6. Учёт и обучение персонала
В организации полезно различать редукторы по назначению и соединениям, особенно при нескольких типах источников. Маркировка и учёт помогают не смешивать внешне похожие исполнения. Персонал должен знать, какие действия разрешены пользователю и когда требуется вывести прибор из применения для проверки.
Обучение включает чтение индикации, различение выходов и понимание границ функций. Оно не должно сводиться к демонстрации вращения ручки. Важно заранее установить порядок замены источника и резервирования по локальным правилам, не превращая общий обзор оборудования в универсальную инструкцию обращения с баллонами.
Разбор ситуаций
Подходящий по названию редуктор не соединяется с вентилем
Проверяют стандарт и точное исполнение. Несовпадение может означать, что выбран вариант для другого рынка или газа. Решением является корректная комплектация, а не силовое соединение, обработка резьбы или случайный переходник. До устранения несоответствия нельзя считать систему готовой.
Манометр показывает давление, но аппарат не работает штатно
Наличие давления в одной точке не подтверждает все выходные условия. Проверяют назначение выхода, совместимость потребителя и состояние системы по инструкции. Показание входного индикатора не равно измерению давления непосредственно у подключённого аппарата при нагрузке. Причину устанавливают технической проверкой, а не произвольной регулировкой.
Предлагается промышленный аналог
Сравнение начинают с назначения и документации, а не с диапазона давления. Медицинская пригодность не возникает из-за одинаковой марки газа. Если требуемое назначение не подтверждено, аналог нельзя считать эквивалентной заменой. Это особенно важно для оборудования, которое будет включено в пациентскую систему.
Требуется определить запас времени
Индикатор давления является только одной исходной величиной. Потребление, характеристики источника и условия работы также имеют значение. Для планирования используют принятый в организации метод и данные конкретного комплекта. Ориентироваться на одну цветовую зону как на универсальное число минут некорректно.
| Ошибка выбора | Почему она существенна | Корректный вопрос |
|---|---|---|
| Совпадает только название газа | Не учтены соединения и назначение | Какое точное исполнение разрешено для источника |
| Сравнивается только входное давление | Не описана работа выхода | Какие условия нужны подключаемому аппарату |
| Манометр принимают за расходомер | Смешиваются физические величины | Какой параметр и в какой точке показан |
| Используется произвольный переходник | Может нарушаться газоспецифичность | Есть ли документированная совместимая схема |
| Корпус используют как опору или ручку | Возникает непредусмотренная нагрузка | Как закреплён полный комплект |
Техническое задание и приёмка
В задании указывают газ, источник, входной стандарт, диапазон входных условий, необходимые выходы и потребителей. Отдельно фиксируют принадлежности, крепления, документы и обучение. Если требуется несколько вариантов для разных подразделений, их следует обозначить раздельно. Это уменьшает риск поставки внешне похожего, но функционально неподходящего изделия.
При приёмке сверяют маркировку, комплектность и соответствие соединений, а предусмотренные функциональные проверки выполняют установленным способом. Документы должны относиться к фактическому исполнению, а не только к серии. Передача в работу возможна после подтверждения согласованной конфигурации и подготовки персонала.
Частые вопросы
Редуктор очищает кислород? Нет, снижение давления не является подтверждением состава или медицинского качества газа. Источник должен соответствовать своему назначению.
Можно ли регулировать давление на любом медицинском редукторе? Нет. У некоторых исполнений оно задано конструкцией, а доступная ручка относится к потоку. Нужно знать функцию конкретного органа управления.
Можно ли использовать редуктор для другого газа? Только если такое назначение прямо подтверждено для исполнения. Похожая резьба и корпус не являются основанием.
Показывает ли манометр точный остаток времени? Сам по себе нет. Время зависит от запаса и потребления, а также условий системы.
Нужно ли смазывать тугое соединение? Нельзя применять произвольные смазки и материалы, особенно в кислородной арматуре. Состояние соединения оценивают по установленному регламенту.
Правильный медицинский редуктор выбирают как звено между конкретным источником и конкретным потребителем. Когда вход, выход, газ и обслуживание согласованы, его роль понятна; универсальность по внешнему виду или максимальной шкале такой согласованности не заменяет.
