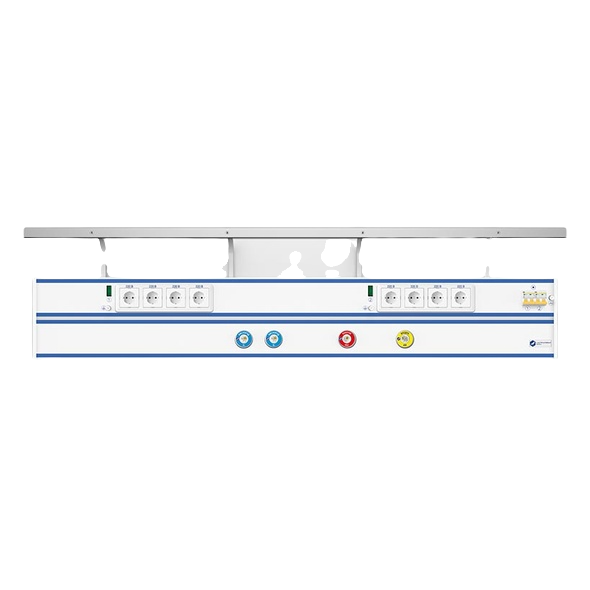

Медицинская газовая консоль — инженерный элемент рабочего места, который объединяет предусмотренные точки подключения медицинских газов и, в зависимости от исполнения, электрические, информационные и механические интерфейсы. Она помогает организовать доступ к ресурсам рядом с пациентом или операционным полем. Консоль не производит газ и не заменяет центральные источники, трубопроводы, электрические сети и другие внешние системы.
Под этим названием встречаются настенные панели, вертикальные колонны и потолочные подвесные системы. Они существенно различаются по конструкции и возможностям размещения оборудования. Выбор определяется помещением и рабочими сценариями, а не только числом газовых розеток. Даже одинаковый набор выходов может быть удобным или неудобным в зависимости от их положения и окружающих приборов.
Зачем нужна консоль
У рабочего места могут одновременно требоваться кислород, медицинский воздух, вакуум, электропитание и передача данных. Без продуманного размещения линии пересекаются, разъёмы оказываются недоступными, а оборудование занимает проходы. Консоль позволяет собрать подключения и крепления в согласованной конфигурации. При этом качество результата зависит от проекта всей зоны, а не от одного корпуса.
Газовые выходы должны соответствовать конкретным средам и стандартам соединения. Электрические розетки могут относиться к разным линиям питания, а информационные порты — к определённой сети. Их маркировка и документация должны быть однозначными. Визуальная близость интерфейсов не означает одинаковой функции или взаимозаменяемости.
Вакуумный выход, медицинский воздух и система удаления анестетических газов выполняют разные задачи. Их нельзя объединять в одно понятие «газовые разъёмы» без уточнения. Для каждого ресурса проверяют назначение, подключаемое оборудование и требования системы. Проект консоли должен сохранять это различие физически и информационно.
Настенная панель и потолочная система
Настенная консоль обычно размещает интерфейсы вдоль определённой поверхности. Она может быть удобна для палат и других зон с предсказуемым положением кровати. Потолочная система может иметь подвижные плечи, колонну или головку с подключениями и креплениями. Её возможности зависят от конкретной кинематики, нагрузки и допустимого диапазона перемещения.
Подвижность помогает приблизить ресурсы к месту работы, но требует оценки столкновений, линий и тормозных механизмов. Недостаточно знать максимальную длину плеча. Нужно понимать, где окажутся консоль, приборы и шланги во всех рабочих положениях. В помещении с несколькими подвесными системами их взаимное размещение особенно важно.
| Исполнение | Где проявляется преимущество | Что необходимо проверить |
|---|---|---|
| Настенная горизонтальная панель | Организованные подключения вдоль рабочего места | Положение кровати, доступ и длину линий |
| Настенная вертикальная колонна | Концентрация интерфейсов в компактной зоне | Доступность верхних и нижних разъёмов |
| Потолочная неподвижная колонна | Освобождение части поверхности пола и стены | Высоту и соответствие конкретному расположению оборудования |
| Поворотная потолочная система | Изменение положения рабочей зоны | Кинематику, тормоза, нагрузку и возможные столкновения |
| Система с подъёмом, если предусмотрена | Изменение высоты установленного оборудования | Допустимые нагрузки и условия безопасного перемещения |
Консоль может включать полки, рейки, кронштейны и освещение. Эти элементы не следует считать универсальными аксессуарами. Их совместимость и допустимая нагрузка проверяются вместе с основным изделием. Прибор, установленный на дополнительном кронштейне, влияет не только на общую массу, но и на распределение нагрузки.
Газовые и электрические интерфейсы
Для каждого газового выхода требуется правильное соответствие среде и стандарту терминального устройства. Если оборудование поставлено с иным разъёмом, вопрос решается проектно и документированно. Произвольное использование переходников может нарушить смысл газоспецифичности и усложнить эксплуатацию. Подключения должны быть понятны персоналу без догадок по цвету шланга.
Электрическая часть требует согласования с инженерной инфраструктурой учреждения. Число розеток само по себе не описывает допустимую нагрузку и резервирование. Несколько гнёзд могут относиться к одной линии, поэтому добавление приборов не означает появления дополнительной мощности. В проекте учитывают конкретные потребители и условия электробезопасности.
Информационные интерфейсы также нуждаются в определённой роли. Наличие сетевого разъёма не подтверждает подключение к нужной медицинской системе. Требуются согласованные сеть, маркировка и документация. После монтажа проверяют не только физическое наличие порта, но и предназначенную функцию в рамках проекта.
Почему нагрузка — не только сумма килограммов
Для подвесной системы значение имеют расположение оборудования и плечо приложения нагрузки. Прибор на вынесенном кронштейне создаёт иные условия, чем та же масса близко к колонне. Поэтому нельзя оценивать допустимость сборки только сложением паспортных масс. Требуется разрешённая конфигурация креплений и соответствие монтажным условиям.
Нагрузка на потолочное основание относится к строительной и инженерной части проекта. Подвесная консоль не устанавливается на произвольную декоративную поверхность. Необходимо подтвердить несущую конструкцию и монтажное решение. Эти работы выполняются профильными специалистами; обзор оборудования не заменяет расчёт и документацию монтажа.
| Параметр проекта | Что он определяет | Типичное неверное упрощение |
|---|---|---|
| Допустимая нагрузка | Разрешённую сборку при заданных условиях | Достаточно сложить массы приборов |
| Вылет и поворот | Рабочую область перемещения | Максимальный вылет всегда удобен |
| Тормоз или фиксация | Удержание предусмотренного положения | Любая подвижная система фиксируется одинаково |
| Число розеток | Количество точек подключения | Каждая розетка даёт независимую электрическую мощность |
| Число газовых выходов | Доступные интерфейсы | Консоль сама обеспечивает производительность источника |
Шесть критериев выбора
1. Рабочие сценарии и расположение пациента
Описывают, где находится пациент, с каких сторон работает персонал и какое оборудование используется одновременно. Для операционной, реанимации и палаты эти сценарии различаются. Важно учитывать не только штатное положение, но и доступ для перемещения, обслуживания и изменения расстановки.
На плане отмечают кровать или стол, проходы, двери, другие подвесные устройства и основные приборы. Это позволяет проверить, действительно ли консоль приближает подключения к рабочей зоне. Красивое расположение на отдельной визуализации может оказаться неудобным, если не показаны все реальные линии и объекты.
2. Перечень ресурсов
Составляют точный список газов, вакуума, электрических и информационных интерфейсов. Для каждого указывают назначение и подключаемые устройства. Запас по количеству может быть оправдан, но он должен соответствовать реальному плану развития. Избыточное число выходов не улучшает рабочее место автоматически.
Проверяют производительность и параметры внешних систем. Консоль распределяет доступ к ресурсам, но не создаёт их дополнительную мощность. Если центральная инфраструктура не рассчитана на новые потребители, установка большого числа розеток не решает проблему. Поэтому медицинский и инженерный перечни должны быть согласованы.
3. Геометрия и доступность
Оценивают высоту, расстояния, поворот и доступ к каждому разъёму. Пользователь должен видеть маркировку и выполнять разрешённое подключение без неудобного натяжения линий. Для подвесной системы проверяют рабочую область с учётом установленного оборудования, а не только пустой колонны.
Особое внимание уделяют столкновениям с операционными светильниками, мониторами и соседними консолями. Также учитывают доступ для обработки поверхности. Реальная демонстрация или моделирование согласованной конфигурации помогает выявить проблемы до монтажа, когда их исправление значительно сложнее.
4. Крепления и нагрузка
Составляют список приборов, полок и кронштейнов с точными вариантами установки. Проверяют совместимость и допустимую нагрузку каждого элемента. Не следует считать любую медицинскую рейку универсальным основанием для любого тяжёлого прибора. Ограничения могут относиться к конкретному креплению и его положению.
Если оборудование планируется менять, определяют допустимые варианты расширения. Возможность добавления полки не означает разрешение произвольно увеличивать массу или вылет. Для потолочной системы отдельно подтверждают монтажную конструкцию и условия фиксации. Эти сведения должны сохраняться в документации учреждения.
5. Обработка и техническое обслуживание
Поверхности должны быть доступны для предусмотренной очистки. Скопление кабелей и принадлежностей может затруднять обработку даже у корпуса с гладкой формой. Поэтому оценивают не только материал панели, но и организацию всей сборки. Допустимые средства и методы определяются руководством.
Для подвижных систем важны проверка тормозов, соединений и других обслуживаемых узлов. Газовые и электрические компоненты требуют соответствующей технической оценки. Регламент должен быть понятен инженерной службе, а доступ к обслуживанию — предусмотрен проектом. Нельзя закрывать важные элементы отделкой без учёта последующего сервиса.
6. Монтаж, приёмка и изменения
До поставки определяют границы ответственности за строительную подготовку, газовые линии, электропитание и информационную сеть. Без этого качественная консоль может оказаться неготовой к использованию из-за внешних несоответствий. Монтажная документация должна относиться к фактическому помещению и исполнению изделия.
После установки проверяют предусмотренные функции, маркировку и соответствие проекту. Изменения в дальнейшем также документируют: добавление прибора, перенос выхода или изменение сети может затрагивать исходные расчёты и проверки. Консоль — часть инфраструктуры с жизненным циклом, а не мебель, которую можно переставлять без инженерной оценки.
Разбор рабочих ситуаций
Все розетки есть, но шланги пересекают проход
Проблема относится к геометрии рабочего места. Проверяют положение консоли и оборудования, разрешённые длины линий и маршрут перемещения. Дополнительный выход сам по себе может не решить задачу. Иногда требуется иное распределение ресурсов по сторонам рабочего места или другая конфигурация подвеса.
Планируется установить новый тяжёлый монитор
Проверяют не только массу, но и кронштейн, вылет, положение и нагрузку на всю систему. Предыдущая сборка могла быть допустимой, а новая — выходить за её условия. Решение должно опираться на документацию и инженерное подтверждение, а не на субъективное ощущение прочности стойки.
Газовый разъём не подходит к новому аппарату
Уточняют стандарт соединения и назначение газа. Нельзя сразу считать переходник правильным решением. Проверяется совместимость полного пути от источника до аппарата. Несовпадение интерфейса может указывать на ошибку комплектации, которую следует устранить до ввода оборудования.
После ремонта помещения консоль работает иначе
Изменения потолка, электросети или газовой инфраструктуры могут затронуть исходные условия. Необходимо проверить соответствие актуальной конфигурации проекту и документации. Даже если внешний корпус не менялся, новые подключения или нагрузки требуют оценки. Журнал изменений помогает восстановить причины и не потерять сведения о системе.
| Этап | Что проверяют | Результат |
|---|---|---|
| Планирование | Пациент, персонал, оборудование и пути доступа | Согласованная схема рабочего места |
| Комплектация | Ресурсы, стандарты и крепления | Точный перечень исполнений |
| Монтаж | Основание, газовые и электрические подключения | Соответствие проекту и требованиям изделия |
| Приёмка | Функции, маркировка и рабочие положения | Подтверждённая готовность согласованной сборки |
| Эксплуатация | Обработка, обслуживание и изменения | Актуальная документация и сохранение условий применения |
Что указать в техническом задании
В задании полезны план помещения, перечень подключаемых аппаратов и описание рабочих положений. Отдельно указывают каждый газ, тип терминального устройства, электрические линии и информационные порты. Для креплений нужен список оборудования с массой и требуемым положением. Это даёт проверяемую основу для проектирования.
Не стоит ограничиваться длиной панели и общим количеством розеток. Такая спецификация не описывает доступность, нагрузку, взаимодействие с другими системами и обслуживание. Также следует определить комплект документации, обучение и порядок приёмки. Чем точнее описан рабочий процесс, тем меньше вероятность неудобной установки при формальном соответствии числам.
Частые вопросы
Консоль подаёт кислород сама? Нет. Она обеспечивает точку подключения к соответствующей инфраструктуре. Источник и система распределения находятся вне её основной функции.
Потолочная система всегда лучше настенной? Нет. Выбор зависит от помещения, подвижности рабочего места, нагрузки и инженерных условий. Более сложная конструкция не является универсальным преимуществом.
Можно ли добавить любое оборудование на рейку? Только при подтверждённых креплении, нагрузке и конфигурации. Внешнее совпадение профиля не отменяет ограничений.
Достаточно ли большого числа электрических розеток? Нет. Нужно учитывать линии питания и допустимую нагрузку. Количество гнёзд не равно количеству независимых источников мощности.
Нужна ли проверка после изменения комплектации? Да, изменения оценивают в рамках документации и инженерного процесса, особенно при нагрузках и подключениях.
Хорошая консоль делает рабочее место понятным: нужный ресурс доступен, маркировка видна, линии не мешают, оборудование закреплено в разрешённой конфигурации. Такой результат достигается совместным проектированием клинической и инженерной частей, а не выбором корпуса по фотографии.
