Медицинский компрессор — устройство, создающее поток сжатого воздуха для предусмотренного медицинского применения. В централизованном газоснабжении он работает в составе станции: вместе с воздухозабором, охлаждением, осушением, фильтрацией, накоплением, управлением и контролем. Сам факт сжатия воздуха не делает его медицинским. Пригодность определяется назначением полного комплекса и подтверждением требуемого качества на предусмотренных этапах.
Для медицинской организации особенно важно различать воздух, который используется в дыхательном тракте, и воздух для технических или инструментальных задач. Требования к сети, давлению, обработке и контролю могут различаться. Подключать потребителей к одному источнику только потому, что у них похожие разъёмы или одинаковое слово «воздух» в паспорте, нельзя. Конфигурация должна быть согласована с назначением каждой системы.

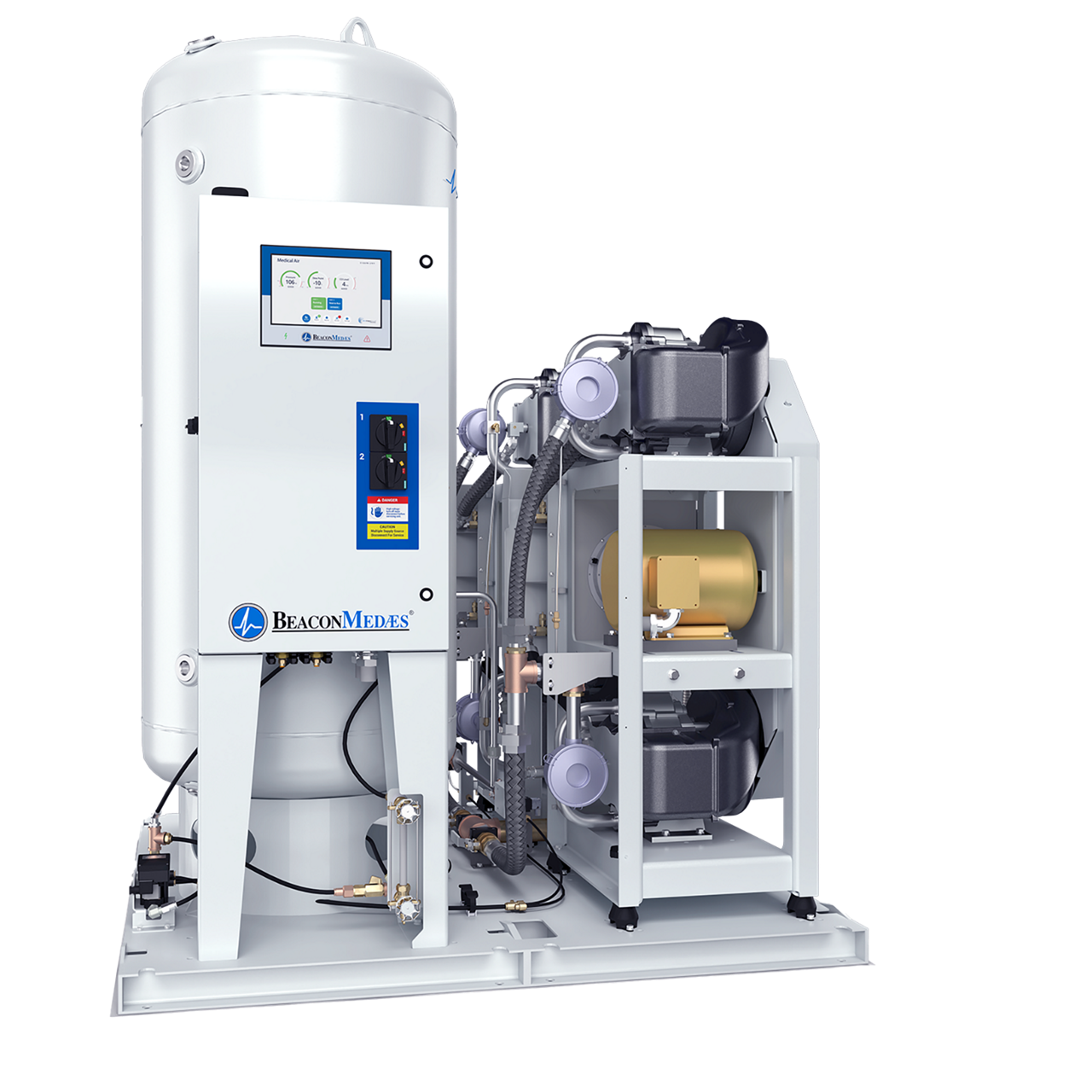

Компрессорный агрегат и станция медицинского воздуха
Агрегат включает механизм сжатия, привод и собственные вспомогательные узлы. Станция объединяет один или несколько агрегатов с общей подготовкой и управлением. Если для выбора приводят производительность одного компрессора, необходимо уточнить, является ли это характеристикой исходного агрегата или доступной подачей готового воздуха после осушения и других этапов. Потери и потребление вспомогательных процессов способны менять итог.
Термин «безмасляный» относится к определённой конструктивной или подтверждённой характеристике. Он не означает, что воздух свободен от всех возможных загрязнений. Влага, частицы и вещества, поступающие из окружающей среды, требуют отдельного рассмотрения. Даже при отсутствии масла в камере сжатия полный тракт нуждается в предусмотренной подготовке и проверке.
Компактный компрессор для конкретного аппарата и центральная станция не являются взаимозаменяемыми решениями. Первый оценивают как разрешённую принадлежность или источник для определённой конфигурации. Вторую — как часть инженерной системы учреждения. Различаются масштаб нагрузки, резервирование, расположение, контроль и границы ответственности за поддержание качества воздуха.
Как формируется сжатый воздух
Компрессор уменьшает доступный газу объём либо использует иной предусмотренный конструкцией механизм повышения давления. При сжатии выделяется тепло. Поэтому охлаждение является частью рабочего процесса: неподходящая температура помещения может повлиять не только на ресурс агрегата, но и на последующие стадии подготовки воздуха. Оценивать компрессор отдельно от условий размещения некорректно.
В медицинских системах встречаются разные принципы сжатия, включая спиральные и другие объёмные конструкции. У спирального механизма взаимодействие неподвижной и движущейся спиралей формирует уменьшающиеся рабочие полости. Разновидность механизма влияет на компоновку, обслуживание и эксплуатационные характеристики, но не определяет в одиночку пригодность готовой станции для конкретной задачи.
Входящий атмосферный воздух содержит водяной пар. После сжатия и охлаждения часть влаги может переходить в жидкую фазу. Её удаление и дальнейшее осушение — разные этапы: отделение капель не равнозначно снижению содержания водяного пара до требуемого уровня. Именно поэтому нельзя считать наличие влагосборника достаточным описанием подготовки медицинского воздуха.
| Элемент системы | Функция | Вопрос при выборе |
|---|---|---|
| Воздухозабор | Подача исходного воздуха | Как оценены окружающие источники загрязнения и условия забора? |
| Компрессорный агрегат | Создание давления и потока | Какова подача при рабочих условиях и какой режим допускается? |
| Охлаждение и отделение конденсата | Снижение температуры и удаление жидкой влаги | Как организованы теплоотвод и контролируемый отвод конденсата? |
| Осушитель | Снижение содержания водяного пара | Какая точка росы обеспечивается при расчётной нагрузке? |
| Фильтры | Удаление предусмотренных групп загрязнений | Какие ступени включены и как оценивается их состояние? |
| Ресивер и регуляторы | Согласование производства и потребления | Каковы рабочие пределы и роль накопленного объёма? |
| Автоматика и контроль | Управление агрегатами и выявление отклонений | Какие параметры измеряются и куда поступают тревоги? |
Точка росы: почему важно знать условия измерения
Точка росы — температура, при которой при заданных условиях начинается конденсация водяного пара. Для сжатого воздуха принципиально, относится ли указанное значение к рабочему давлению или к иной условной точке сравнения. Два числа нельзя корректно сопоставить без этого уточнения. В техническом задании фиксируют не только требуемое значение, но и условия, к которым оно относится.
Осушитель должен обеспечивать предусмотренный результат в диапазоне реального потока и температуры. Паспортная характеристика при благоприятных условиях не гарантирует такого же состояния воздуха в перегретом помещении или при перегрузке. Увеличение компрессорной мощности без проверки осушителя может изменить баланс системы. Поэтому модернизацию оценивают по всей цепочке подготовки.
Датчик влажности или точки росы нуждается в предусмотренной проверке и корректной организации отбора. Само присутствие показания на экране ещё не подтверждает достоверность контроля. Важны место измерения, время реакции и действия при недостоверном сигнале. Контрольный канал следует рассматривать как измерительную систему, а не как декоративную опцию панели управления.
Фильтрация и качество воздуха
Разные фильтрующие ступени предназначены для разных задач. Улавливание частиц, отделение жидких аэрозолей и работа с газообразными примесями не являются одной универсальной функцией. В документации должно быть понятно, какую задачу выполняет каждый элемент и какие ограничения сохраняются после него. Заявление «тонкая фильтрация» без обозначения контролируемого загрязнения мало помогает при выборе.
Сопротивление фильтра влияет на перепад давления, но отсутствие большого перепада не доказывает выполнение всех его функций. Для одних элементов загрязнение сопровождается ростом сопротивления, для других состояние оценивают иначе. Поэтому способ контроля и срок обслуживания берут из документации конкретной системы. Универсальный календарь замены для всех типов элементов технически необоснован.
Приёмка и эксплуатационный контроль должны соотноситься с качеством воздуха для предусмотренного применения. Надпись о чистоте отдельного компрессорного элемента не заменяет проверки собранной станции и сети. Важны также изменения после обслуживания, перемещения или модернизации: восстановление механической работоспособности и подтверждение качества подаваемого газа — связанные, но разные задачи.
Производительность, давление и режим нагрузки
Производительность компрессора описывает количество воздуха при указанных условиях. Расход на всасывании, приведённый расход и объём при рабочем давлении не следует сравнивать как одинаковые величины. Для корректного выбора требуется единая база сопоставления и понятная характеристика станции после подготовки. Отдельно учитывают потребление осушения, если оно предусмотрено технологией.
Номинальная мощность электродвигателя не является мерой полезного расхода. Она нужна для оценки электроснабжения и нагрузки, но не заменяет кривых и рабочих характеристик. Аналогично максимально допустимое давление не показывает, как станция будет поддерживать поток в обычном режиме. Устройство выбирают по требуемой рабочей области, а не по самому большому числу в паспорте.
При нескольких агрегатах автоматика может чередовать работу, распределять наработку и подключать дополнительные ступени. Реальный эффект зависит от схемы и характера потребления. Важно знать, какая производительность остаётся при недоступности одного предусмотренного элемента, как система ведёт себя при низкой нагрузке и какие функции сохраняются во время обслуживания.
Резервирование и инженерные условия
Резервировать только компрессор иногда недостаточно: общий осушитель, электрический ввод или управляющий узел могут оказаться критической зависимостью. При рассмотрении схемы полезно пройти весь путь воздуха и определить, что произойдёт при недоступности каждого функционального этапа. Такой анализ помогает отделить наличие запасного агрегата от устойчивости полного снабжения.
Ресивер уменьшает частоту переключений и помогает сглаживать изменения потока в пределах расчётной схемы. Однако его нельзя автоматически считать полноценным резервным источником. Продолжительность поддержки зависит от полезного количества воздуха и текущего потребления. Аварийная стратегия должна быть описана отдельно и связана с требованиями медицинских потребителей.
Помещение должно позволять отводить тепло и обслуживать агрегаты. Низкий паспортный уровень шума не исключает передачи вибрации через конструкции или изменения акустической обстановки в тесном помещении. При размещении рядом с рабочими зонами оценивают всю установку и пути распространения воздействия, а не только заводское измерение отдельного компрессора.
| Наблюдение или проектное решение | Возможная ошибка интерпретации | Предмет технической оценки |
|---|---|---|
| Станция безмасляная | Воздух якобы не требует подготовки | Влага, частицы и другие предусмотренные показатели качества |
| Давление на станции нормальное | Все потребители получают нужный поток | Потери и условия в точке потребления при нагрузке |
| Осушитель имеет запас по паспорту | Условия помещения не влияют на результат | Температура, расход и условия определения характеристики |
| Установлен второй компрессор | Все одиночные отказы устранены | Общие элементы подготовки, управления и питания |
| Подключена новая линия | Достаточно проверить общий расход | Назначение воздуха, давление, качество и распределительная сеть |
Шесть критериев выбора медицинского компрессора
1. Назначение воздуха и границы системы
Определяют, для каких потребителей предназначен источник и какие требования они предъявляют. Дыхательный и инструментальный маршруты описывают отдельно. В спецификации обозначают границу между агрегатом, станцией и сетью учреждения. Это предотвращает ситуацию, когда каждая сторона считает важный узел частью чужой поставки.
2. Рабочий поток и переменная нагрузка
Сопоставляют характеристики с ожидаемым профилем потребления, включая пики и периоды малой нагрузки. Проверяют одинаковость условий, к которым приведены расходы. При резервировании оценивают доступную подачу в соответствующем сценарии. Будущее расширение учитывают в расчёте, одновременно проверяя возможности вспомогательных систем.
3. Полная подготовка и контроль
Рассматривают осушение, фильтрацию, контрольные точки и измерительные каналы. Для каждой характеристики должно быть ясно, как подтверждается её выполнение. Отдельно выясняют действия при отказе датчика или выходе показателя за предусмотренные пределы. Контроль качества не следует сводить к одному экранному значению давления.
4. Архитектура непрерывного снабжения
Уточняют, что остаётся доступным при обслуживании агрегата и при недоступности общей инфраструктуры. Важны предусмотренные способы переключения и передачи сигналов. Схему оценивают совместно с организацией дежурной службы. Наличие дистанционного уведомления полезно только тогда, когда известно, кто его получает и что должен делать.
5. Площадка и условия эксплуатации
Проверяют питание, вентиляцию, размещение воздухозабора, шум, доступ к сервисным зонам и отвод конденсата. Монтажные размеры оценивают вместе с проходами и маршрутом доставки. Поставляемый в сборе блок может потребовать дополнительных строительных или инженерных мероприятий. Эти условия лучше определить до окончательного выбора исполнения.
6. Сервис и эксплуатационная документация
Нужны понятные регламенты, запасные элементы и доступ к квалифицированной поддержке. Сравнивают обслуживание всей станции, включая измерительные каналы и подготовку воздуха. Документы должны позволять восстановить историю работ и изменений. Это помогает разбирать отклонения и подтверждать состояние системы после ремонта.
Практический разбор: почему более мощный агрегат не всегда решает задачу
В учреждении наблюдается недостаточная подача на удалённом участке сети. Первое предположение — заменить компрессор на более мощный. Но сначала важно определить, относится ли ограничение к источнику, подготовке воздуха, регулированию или распределительной линии. Нормальная характеристика одного узла не описывает поведение всей системы при одновременной работе потребителей.
В другом случае производительность увеличивают, сохраняя прежний осушитель. Новый агрегат способен подать больше исходного воздуха, но подготовка может не обеспечивать предусмотренный результат при новом потоке. Корректное техническое решение должно учитывать конечное качество и режимы всех ступеней. Именно поэтому модернизацию согласовывают по функциональной схеме, а не только по присоединительным размерам.
| Проверка перед вводом | Что она должна подтвердить | Что документируют |
|---|---|---|
| Состав и назначение | Соответствие станции согласованной задаче | Комплектацию и границы подключения |
| Работа под предусмотренной нагрузкой | Доступную подачу и поведение автоматики | Условия и результаты испытания |
| Качество воздуха | Выполнение установленной программы контроля | Показатели, методы и контрольные точки |
| Сигнализация и передача событий | Поступление информации ответственным службам | Маршруты сигналов и действия персонала |
| Обслуживание и восстановление | Готовность к плановым работам | Регламент, запасные элементы и журнал изменений |
Частые вопросы
Можно ли заменить медицинскую станцию обычным промышленным компрессором?
Сходный расход не доказывает пригодность. Оценивают назначение, качество готового воздуха, обработку, контроль, надёжность и допустимость полного решения для конкретного медицинского применения.
Чем отличается удаление конденсата от осушения?
Первое относится к уже образовавшейся жидкой влаге, второе — к снижению содержания водяного пара. Эти операции дополняют друг друга и не должны считаться взаимозаменяемыми.
Если давление стабильное, можно не контролировать другие параметры?
Давление не характеризует состав и влажность воздуха. Объём контроля определяется назначением системы и предусмотренной программой качества; исправный манометр не заменяет остальные каналы.
Какой компрессорный механизм лучше?
Универсального ответа нет. Конструкция оценивается вместе с рабочим диапазоном, подготовкой воздуха, условиями площадки и обслуживанием. Преимущество конкретного принципа должно быть связано с задачами учреждения.
