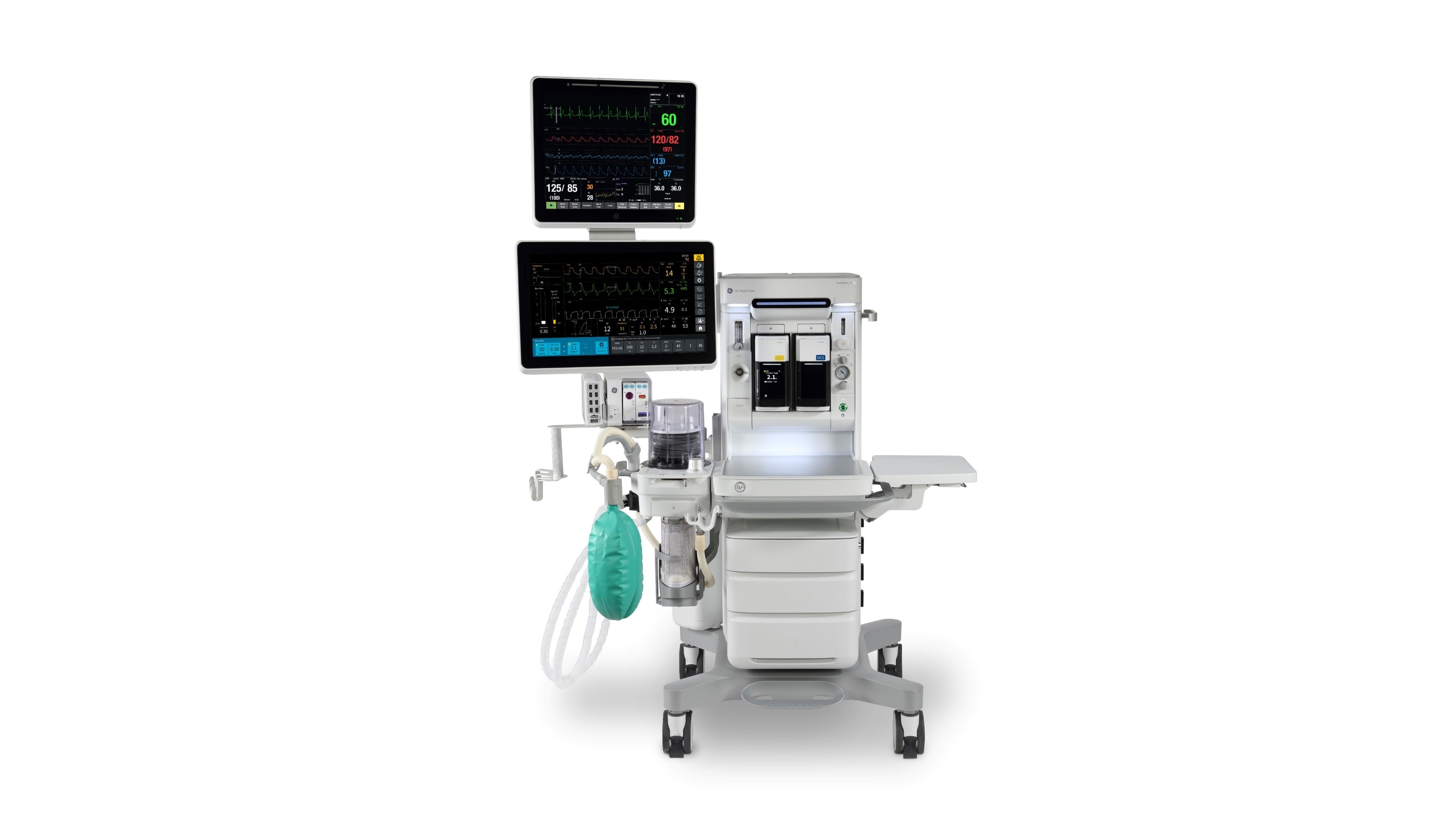

Наркозно-дыхательный аппарат — медицинская система для подготовки и подачи дыхательной газовой смеси при проведении анестезии, обеспечения вентиляции и контроля предусмотренных параметров. В зависимости от исполнения она включает средства доставки ингаляционных анестетиков, дыхательный модуль, вентилятор и мониторинг газов. Термин «анестезиологическая рабочая станция» подчёркивает организацию рабочего места вокруг этих функций, но не означает, что каждый изображённый на фотографии модуль входит в поставку.
Аппарат не следует рассматривать как обычный реанимационный вентилятор с добавленным испарителем. Газовый тракт, дыхательная система, управление свежим газом и удаление отработанных газов образуют взаимосвязанный комплекс. При выборе техники важно согласовать весь путь газа, а также монитор пациента, принадлежности, электропитание и обслуживание. Обзор объясняет конструкцию и комплектацию, не задавая схему анестезии, концентрации препаратов или режимы вентиляции.
От источника газа до дыхательной системы
Первый участок — подключение к источникам медицинских газов. Состав доступных газов определяется инфраструктурой учреждения и назначением оборудования. Давление источника, соединители, состояние магистралей и резервное обеспечение должны соответствовать конкретной системе. Нельзя считать любую газовую розетку подходящей только потому, что её назначение привычно персоналу.
Следующий участок формирует свежую газовую смесь. В разных аппаратах дозирование и управление реализованы различными способами, поэтому одинаковый внешний дисплей не означает одинаковую архитектуру. При оценке важно выяснить, какие величины устанавливает оператор, какие измеряются независимо и какие действия предусматриваются при отказе отдельных компонентов.
Если применяются ингаляционные анестетики, система должна обеспечивать предусмотренную доставку агента. Испаритель — не универсальная ёмкость для любого препарата: конструкция, маркировка, совместимый агент и система наполнения имеют принципиальное значение. Различные решения требуют своей проверки совместимости, обслуживания и контроля. Конкретные свойства устанавливают по документации испарителя и рабочей станции вместе.
В дыхательной системе циркулирует смесь, взаимодействующая с пациентом. В системах с рециркуляцией предусмотрено удаление углекислого газа поглотителем. Не следует смешивать понятия «расход свежего газа» и «минутная вентиляция»: они описывают разные процессы. Понимание этого различия помогает корректно читать технические спецификации и не сопоставлять несопоставимые показатели.
| Часть системы | Основная задача | Вопрос для проверки |
|---|---|---|
| Газоснабжение | Подать медицинские газы с допустимыми характеристиками | Совместимы ли источники, соединители и предусмотренный резерв |
| Система свежего газа | Формировать подаваемую газовую смесь | Какие параметры задаются, измеряются и контролируются независимо |
| Доставка анестетика | Обеспечивать предусмотренное введение ингаляционного агента | Какой агент, испаритель и способ наполнения разрешены |
| Дыхательная система | Организовать путь газа и вентиляцию | Как собирается, проверяется, обрабатывается и комплектуется |
| Газоанализатор | Измерять предусмотренные компоненты смеси | Какие газы доступны в конкретной конфигурации |
| Отведение отработанных газов | Удалять избыток газа предусмотренным способом | Совместимо ли подключение с инфраструктурой операционной |
Вентиляционный модуль и реальная комплектация
Вентиляционный модуль обеспечивает аппаратную поддержку дыхания в пределах назначения системы. Принцип привода, измерительные элементы и связь с подачей свежего газа отличаются между производителями. Для закупки важны не общие эпитеты «точный» и «современный», а подтверждённые диапазоны, условия их обеспечения и перечень допустимых дыхательных систем.
Часть возможностей может быть программной опцией. Нельзя переносить список режимов из обзорной брошюры семейства на базовое исполнение поставки. В спецификации фиксируют функции, возрастные категории и необходимые принадлежности. Если оборудование планируется использовать в нескольких профилях операционных, соответствие каждого профиля нужно проверять отдельно.
Ручная вентиляция и предусмотренные резервные возможности относятся к важным свойствам конструкции. Их оценка должна входить в обучение и эксплуатационные проверки, а не ограничиваться вопросом о наличии мешка. Поведение системы при потере питания, отказе газоснабжения или недоступности отдельного модуля изучают по инструкции конкретного аппарата, без предположений на основании опыта с другой моделью.
Газовый мониторинг: какие величины нельзя смешивать
Газовый мониторинг может включать измерение кислорода, углекислого газа, закиси азота и ингаляционных агентов. Это не обязательный одинаковый набор для всех рабочих станций. Следует различать канал измерения, отображение результата и средства сигнализации: наличие одного из них не доказывает наличие остальных в требуемом объёме.
При измерении с отбором пробы газ поступает к анализатору через пробоотборную линию. Линия, влагозащита, место отбора и условия возврата или удаления пробы — части измерительной системы. Их нельзя выбирать произвольно. Условия задержки сигнала и обслуживания важны для понимания показаний, но не определяются только диагональю экрана или названием газового модуля.
Численные значения и графики следует оценивать вместе с качеством измерения. Отсутствующий сигнал, техническое сообщение или несогласованность показателей требуют анализа измерительной цепи. Нельзя заранее считать любое изменение доказательством изменения состояния пациента. Статья о выборе аппарата объясняет различия каналов, а клиническая интерпретация остаётся задачей специалиста у рабочего места.
| Понятие | Смысл | Частая ошибка |
|---|---|---|
| Концентрация в свежем газе | Характеристика поступающей смеси в соответствующей точке | Приравнивать её к любой концентрации в дыхательной системе |
| Вдыхаемая и выдыхаемая концентрации | Результаты измерения в разных фазах дыхания | Сравнивать без учёта фаз и метода измерения |
| Капнография | Регистрация изменения CO₂ во времени | Считать наличие числа CO₂ эквивалентом полноценной кривой |
| Расход свежего газа | Подача газа в систему | Путать с минутной вентиляцией |
| Поглотитель CO₂ | Удаление углекислого газа в предусмотренной дыхательной системе | Считать его заменой мониторинга газа |
| Отведение газов | Организация удаления отработанного газа | Отождествлять с обычной аспирацией без проверки совместимости |
Поглотитель, контуры и обработка
Контейнер поглотителя, дыхательные шланги, клапаны и соединительные элементы формируют систему с определёнными свойствами. При сравнении аппаратов нужно уточнять, какие компоненты одноразовые, какие обрабатываются повторно и какие имеют ограничения числа циклов или срока эксплуатации. Сам факт разборной конструкции не означает возможность применять любой доступный метод обработки.
Организация запасных дыхательных модулей влияет на работу отделения. Если обработка занимает значительное время, отсутствие резервного комплекта может ограничить готовность рабочего места. Поэтому комплектацию разумно обсуждать вместе с маршрутом обработки, ответственной службой и условиями хранения, а не только с перечнем ежедневных операций в операционной.
Изменение состава контура требует проверки разрешённости комбинации. Дополнительные фильтры, переходники и линии измерения могут менять сопротивление, объём и условия регистрации. Принцип «подходит по соединителю» не является доказательством совместимости. Точный список принадлежностей полезен и при закупке расходников: он снижает риск неявной замены изделия на похожее.
Рабочее место шире корпуса аппарата

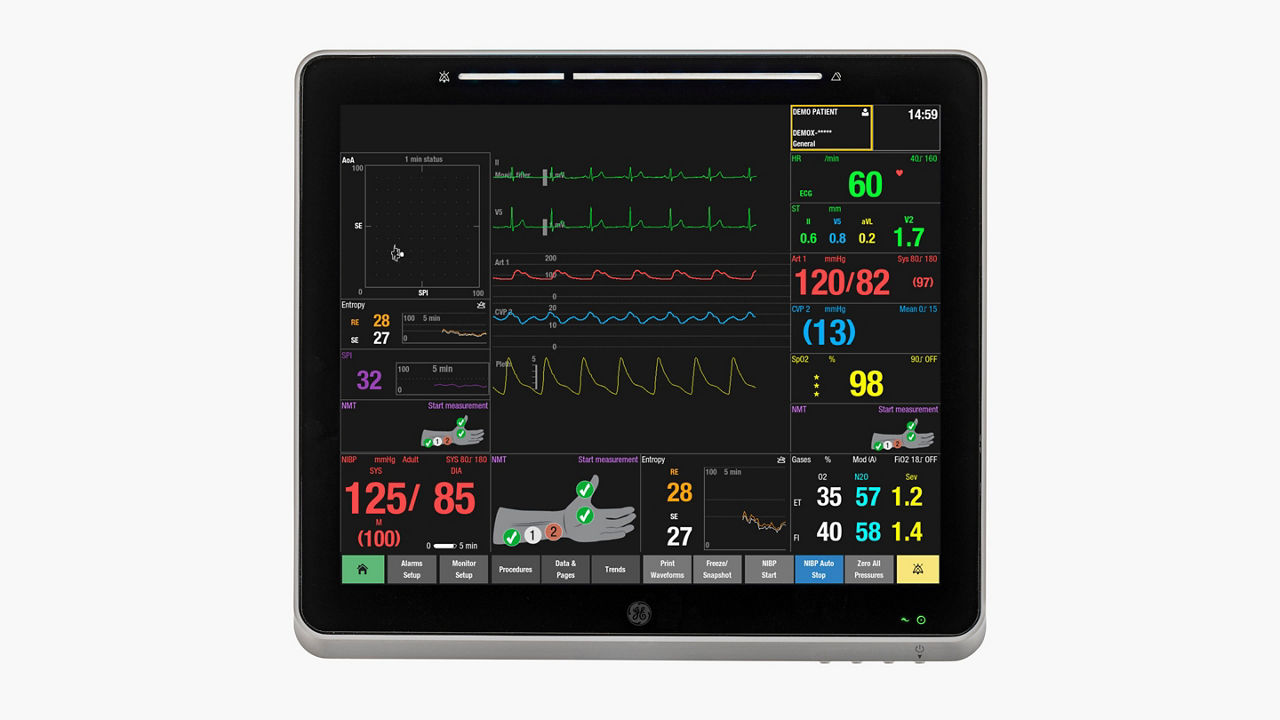

Монитор пациента и газовый монитор могут быть интегрированы по-разному. Отдельный экран рядом с аппаратом не обязательно означает единую систему тревог, общий журнал или автоматическую передачу всех данных. При комплектации нужно описать, какой модуль за что отвечает, как персонал видит события и где сохраняется информация.
Эргономика включает расположение органов управления, доступ к контурам, рабочую поверхность, крепления и обзор экранов. Удобство следует оценивать на реальном месте установки с учётом другой техники. Большая тележка может предоставить место для принадлежностей, но одновременно затруднить подход к пациенту или транспортировку между помещениями.
Подключение к информационным системам требует отдельного проекта. Уточняют идентификацию пациента, состав передаваемых параметров, отметки времени, журнал событий и работу при потере связи. Передача данных не должна восприниматься как автоматическое подтверждение правильности записи: сопоставление пациента и эпизода лечения остаётся самостоятельной задачей организации процесса.
Как выбрать: шесть критериев без лишних требований
Первый критерий — клиническое назначение и категории пациентов. Формулируют профиль вмешательств и требования к вентиляции, затем проверяют их соответствие назначению аппарата. Не следует автоматически переносить пригодность системы для обычной операционной на транспорт, магнитно-резонансную среду или другие специальные условия.
Второй критерий — газовая инфраструктура. Описывают доступные газы, резервирование и отведение. Третий — система доставки анестетиков: совместимые испарители, агенты, наполнение и обслуживание. Удобно отдельно фиксировать, какие элементы уже имеются у учреждения, но могут потребовать подтверждения совместимости с новой станцией.
Четвёртый критерий — мониторинг. В перечень включают требуемые измеряемые газы и физиологические параметры, графики, тревоги, журналы и интерфейсы. Пятый — дыхательная система и обработка: типы контуров, съёмные узлы, расходники и резервные комплекты. Шестой — эксплуатация: обучение, сервис, доступность принадлежностей и дальнейшее расширение.
| Документ или демонстрация | Что проверить | Практический результат |
|---|---|---|
| Спецификация поставки | Исполнение, программные опции, испарители, модули и расходники | Понятно, что учреждение фактически получает |
| Схема подключения | Газовые линии, питание и отведение газов | Выявлены работы по подготовке помещения |
| Демонстрация интерфейса | Читаемость, тревоги, доступ к основным данным | Оценено удобство команды, а не только одного пользователя |
| План обработки | Допустимые методы и потребность в запасных узлах | Согласована готовность между рабочими циклами |
| План сервиса | Регламент, проверочное оснащение, запасные части | Определена ответственность за жизненный цикл |
Практический разбор двух предложений
Предположим, два предложения содержат одинаковое число испарителей и сходный экран. В одном случае газоанализатор входит в комплект, в другом предусмотрен как опция; в одном поставляется резервный дыхательный модуль, в другом только основной. Сравнение цены корпуса скрывает эти различия. Сначала формируют одинаковый функциональный состав, затем сравнивают стоимость и эксплуатационные обязательства.
Другой пример — аппарат планируют перемещать между операционными. Наличие колёс не подтверждает пригодность для любых маршрутов, а аккумулятор может иметь определённое назначение и ограничения. Следует проверить условия перемещения, фиксацию модулей, кабелей и принадлежностей, а также особенности отключения и повторного подключения инфраструктуры по инструкции.
Ошибки, которые закладываются ещё до закупки
Первая ошибка — считать обозначение «рабочая станция» исчерпывающей комплектацией. Вторая — требовать фирменную функцию без описания её реальной задачи. Третья — не включать расходные материалы и средства обработки в расчёт. Четвёртая — предполагать совместимость старых испарителей и модулей без документального подтверждения.
Пятая ошибка — рассматривать обслуживание как второстепенную задачу после установки. Если заранее не определены обучение, контроль комплектности и периодические проверки, хорошая техническая система может оказаться неудобной для учреждения. Шестая — подменять проверку оборудования обсуждением универсальных настроек анестезии: это разные вопросы с разной ответственностью.
Ввод в эксплуатацию и документы
При вводе проверяют идентификацию системы и модулей, комплектацию, доступность актуальных инструкций и фактически установленные опции. Пользовательские тесты и сервисные проверки выполняются по документации изготовителя. Результаты оформляют так, чтобы последующее изменение конфигурации можно было отследить.
Обучение должно охватывать сборку, предусмотренные проверки, обращение с расходниками, понимание технических сообщений и действия в рамках инструкции при неисправностях. Материалы обучения должны соответствовать установленной версии ПО. Полезно разделять компетенции врача, медицинской сестры и инженерной службы, сохраняя общую схему ответственности за готовность рабочего места.
Частые вопросы
Чем наркозно-дыхательный аппарат отличается от аппарата ИВЛ?
Назначением и устройством газовой системы. Анестезиологическая станция обеспечивает задачи анестезии, включая предусмотренную подготовку смеси и доставку ингаляционных агентов. Реанимационный вентилятор ориентирован на респираторную поддержку в своей области применения. Наличие похожих режимов не делает устройства полностью взаимозаменяемыми.
Входит ли газоанализатор в любой аппарат?
Нет. Наличие и состав измеряемых газов зависят от исполнения. Проверять следует не рекламное изображение, а спецификацию конкретной поставки и документацию. Отдельно выясняют необходимые пробоотборные линии, влагозащиту и другие принадлежности.
Два места для испарителей означают одновременную подачу двух агентов?
Количество установочных мест описывает конструкцию, а не разрешённый способ применения. Логика переключения, совместимые агенты и ограничения определяются системой. Нельзя выводить допустимую комбинацию из числа разъёмов или внешнего вида крепления.
Можно ли использовать аппарат вне операционной?
Только в пределах подтверждённого назначения и условий эксплуатации. Например, разрешённая работа в определённых помещениях учреждения не означает разрешение на применение в машине, самолёте или магнитно-резонансной среде. Эти ограничения проверяют до формирования заявки.
Нужно ли отдельное обучение при смене бренда?
Даже при знакомых названиях функций последовательности проверок, организация дыхательной системы и резервные возможности могут различаться. Поэтому обучение должно относиться к конкретной поставленной конфигурации. Опыт работы с другой системой полезен, но не заменяет изучение новой.
