Зачем видеть внутреннюю поверхность инструмента

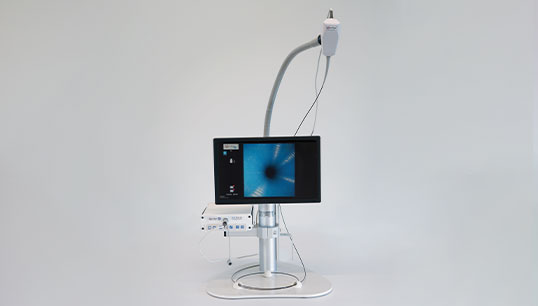

Инспекционный видеобороскоп — техническая система для осмотра узких внутренних полостей медицинских изделий. Она состоит из тонкого вводимого зонда с освещением и камерой, блока обработки сигнала и устройства отображения. Его задача отличается от задачи диагностического эндоскопа: исследуют не ткани пациента, а состояние канала другого инструмента. Такой осмотр помогает документировать участки, которые нельзя оценить снаружи, и принимать обоснованное решение о дальнейшем обращении с изделием.
Для отделения важен не сам факт появления картинки, а воспроизводимость наблюдения. Если один сотрудник видит светлую полосу, другой принимает её за царапину, а третий не может найти тот же участок, запись мало помогает контролю. Поэтому внедрение бороскопа включает идентификацию проверяемого изделия, описание маршрута зонда, сохранение ориентации и понятные категории результатов. Визуальный контроль становится измеримой частью процесса только тогда, когда понятно, что осмотрено и что осталось недоступным.
В качестве примера специализированной системы можно рассматривать STERIS VerifEye 2.0: производитель предусматривает разные размеры инспекционного зонда, вывод изображения на монитор и сохранение записей. Конкретную конфигурацию подбирают по совместимости с инструментом. Само наличие такой системы не подтверждает, что любой её зонд разрешено вводить в любой эндоскоп или что визуальная проверка заменяет другие этапы обработки.
Какие вопросы решает осмотр просвета
При исследовании канала разделяют три задачи: поиск видимых остатков, поиск признаков нарушения целостности поверхности и оценку доступности самого осмотра. Первые две задачи часто смешивают. Цветное пятно может быть остатком вещества, изменением материала или особенностью освещения; продольная линия может быть границей конструктивного элемента либо дефектом. Для заключения требуется сопоставление с конструкцией инструмента и установленными критериями, а не только выразительный кадр.
Третья задача принципиальна: отсутствие находки имеет смысл лишь в пределах реально видимого участка. Если зонд не прошёл изгиб, изображение было пересвечено или стенка оставалась вне фокуса, такой участок нельзя записывать как проверенный. В отчёте полезно отдельно указывать неполный осмотр и причину ограничения. Это предотвращает ложное ощущение, что зелёная отметка в журнале относится ко всей внутренней поверхности.
Видеобороскоп не является анализатором стерильности. Камера не определяет вид микроорганизма и не доказывает отсутствие невидимого загрязнения. Проверка герметичности, контроль процесса очистки и осмотр поверхности отвечают на разные вопросы. Их результаты могут дополнять друг друга, но успешный результат одного контроля не отменяет необходимость другого, предусмотренного документацией и программой подразделения.
| Задача | Что даёт изображение | Что остаётся за пределами метода |
|---|---|---|
| Видимые остатки | Локализацию участка, который требует оценки и предусмотренного повторного действия | Химический состав и микробиологическую безопасность поверхности |
| Изменение стенки | Форму, протяжённость и повторяемость наблюдаемого признака | Автоматическое заключение о допустимости дальнейшего использования |
| Влага | Наличие видимых капель в доступном участке | Подтверждение сухости всех недоступных ответвлений |
| Проходимость маршрута | Описание достигнутой глубины без приложения недопустимого усилия | Разрешение проталкивать зонд через препятствие |
| Документирование | Сопоставимые кадры конкретного изделия | Доказательство отсутствия изменений между двумя проверками |
Подбор зонда: диаметр не единственное условие
Сопоставлять нужно максимальный размер вводимой части и минимальный допустимый проход по всему маршруту. Номинальный диаметр основного канала не описывает переходы, клапанные узлы, изгибы и дополнительные элементы. Даже геометрически подходящий зонд может быть не разрешён для конкретного изделия. Поэтому инженер проверяет документацию обеих сторон: проверяемого инструмента и инспекционной системы, включая допустимые способы введения и обработки самого зонда.
Рабочая длина должна обеспечивать достижение нужного участка при предусмотренном расположении оборудования. Излишняя длина тоже создаёт эксплуатационную задачу: свободный участок необходимо разместить так, чтобы он не перегибался, не касался неподготовленной поверхности и не тянул разъём. Длина кабеля до блока и длина вводимого зонда — разные характеристики; в заявке на оснащение их не следует объединять словом «длина системы».
Важны минимальный радиус изгиба, свойства оболочки и конфигурация дистального конца. Эти параметры определяют возможность безопасного прохода, но не дают универсального права осматривать любые криволинейные полости. При сопротивлении нельзя использовать изображение как оправдание дополнительного усилия. Неясный маршрут предварительно разбирают по документации, а техническое затруднение фиксируют как ограничение метода.
Перед каждым использованием оценивают сам инспекционный узел: внешний вид, целостность оболочки, стабильность изображения и освещения. Повреждённый зонд способен стать источником новой проблемы для проверяемого изделия. Необходимо также различать влагозащиту вводимой части и допустимость погружения блока управления: одинаковый логотип на компонентах не означает одинаковых способов обработки.
Почему качество изображения зависит от геометрии
Внутри узкого канала камера находится близко к стенке. Смена расстояния изменяет фокусировку, яркость и видимый масштаб. Поэтому белая область на экране иногда означает не особое свойство материала, а пересвет; тёмная зона может быть тенью от изгиба. Чем меньше геометрическая определённость, тем осторожнее должна быть интерпретация отдельного кадра.
Сильное цифровое увеличение не создаёт новых деталей. Оно полезно для совместного обсуждения уже зарегистрированного признака, но не заменяет оптическую разрешающую способность. Размер монитора тоже не равен качеству первичного сигнала. При сравнении систем лучше оценивать один и тот же учебный объект и повторяемость обнаружения известных особенностей, а не насыщенность изображения на рекламном экране.
Осмотр требует управляемого движения. Слишком быстрый проход даёт обзор, но может не оставить пригодных для анализа кадров; неподвижная камера показывает только ограниченный сектор. Протокол должен описывать, как обеспечивается просмотр доступной поверхности и как отмечаются участки, где это невозможно. Универсальную скорость продвижения без учёта конкретной системы задавать не следует.
| Характеристика | Практическая проверка при выборе | Типичная ошибка сравнения |
|---|---|---|
| Диаметр дистальной части | Сопоставить с разрешённым маршрутом каждого семейства инструментов | Выбрать по диаметру только прямого участка |
| Рабочая длина | Проверить достижение нужной зоны при реальном размещении блока | Считать общую длину кабеля длиной зонда |
| Изображение | Показать известные особенности на подходящем учебном объекте | Сравнивать только размер монитора |
| Запись | Сохранить и открыть файл на разрешённом рабочем месте | Считать наличие USB готовой системой архива |
| Обработка компонентов | Развести инструкции для вводимой части, рукоятки и блока | Погружать всю систему по свойствам одного элемента |
| Совместимость поколений | Проверить точные артикулы зонда, блока и принадлежностей | Покупать компоненты одной марки без проверки сочетания |
Как организовать воспроизводимую запись
Рабочую запись связывают с инвентарным или серийным идентификатором инструмента, каналом и этапом процесса. Без этих сведений даже качественное видео трудно использовать для решения о конкретном изделии. Название файла вроде «проверка новая» быстро перестаёт быть информативным. Организации нужен единый порядок, который позволяет восстановить принадлежность записи без памяти автора.
Для подозрительного участка полезны общий контекст и детальный кадр. Контекст показывает путь к месту находки, а деталь — сам признак. Одна фотография без ориентиров может привести к повторному поиску в другом участке или к ошибочному сравнению разных каналов. Если конструкция не позволяет надёжно определить положение, ограничение явно отражают в описании, не создавая ложную точность.
Сравнение во времени допустимо, когда условия достаточно близки: тот же канал, сопоставимая ориентация, фокус и освещение. Увеличение тёмной области на двух несопоставимых снимках не доказывает прогрессирование дефекта. В спорной ситуации требуется повторяемый осмотр и решение ответственного специалиста либо сервисной организации, а не вывод по визуальному впечатлению.
Архив должен сохранять исходные файлы. Обработанная иллюстрация с повышенной резкостью удобна для презентации, но не должна незаметно подменять оригинал технической записи. Для рабочих заключений полезно различать первичный материал и копию с пометками. Доступ, сроки хранения и резервирование определяются локальным порядком; носитель, постоянно перемещаемый между компьютерами, сам по себе архивом не является.
Действия после находки
Важнейшая часть системы — заранее определённый маршрут решения. Сотрудник не должен выбирать между повторной очисткой, направлением в сервис и возвратом в оборот только по собственному отношению к изображению. Категории находок и полномочия устанавливают до начала массового контроля. Для неопределённого результата должна существовать отдельная процедура, а не обязательное присвоение статуса «годен» или «не годен».
Если виден подозрительный остаток, дальнейшее действие согласуют с инструкцией и системой качества. Видеобороскоп не используют как механический инструмент для удаления препятствия. Если предполагается повреждение, важно не ухудшить состояние повторными попытками прохода. Изделие идентифицируют и удерживают в установленном статусе до решения, а запись передают вместе с описанием условий обнаружения.
Отсутствие повторной находки после предусмотренного действия следует документировать, но его трактовка зависит от первоначальной задачи. Удаление видимого остатка и подтверждение исправности повреждённой стенки — разные результаты. Если первоначально подозревали дефект материала, исчезновение блика при другом освещении требует объяснения, а не автоматического закрытия вопроса.
| Наблюдение | Что уточнить | Как сформулировать результат |
|---|---|---|
| Светлая полоса | Повторяется ли при изменении ориентации и не является ли отражением | Описать видимый признак и условия, не назначая материалу диагноз |
| Тёмное пятно | Сохраняется ли форма при повторном подходе; известна ли конструкция зоны | Зафиксировать локализацию и необходимость установленной оценки |
| Непроходимый участок | Разрешён ли маршрут и совпадает ли конфигурация зонда | Указать неполноту осмотра, а не отсутствие дефектов |
| Капля на поверхности | На каком этапе выполнен осмотр и каков предусмотренный критерий | Соотнести находку с этапом процесса без вывода о стерильности |
| Повреждение самого зонда | Стабилен ли сигнал, цела ли оболочка | Прекратить использование неисправного инспекционного компонента |
Практический разбор: линия, которую приняли за царапину
После первого осмотра сотрудник отметил длинную светлую линию и предложил вывести инструмент из эксплуатации. На сохранённой фотографии не было указано, какой канал осматривали и как располагалась камера. При техническом разборе выяснилось, что яркость линии меняется вместе с ориентацией, а исходный кадр не позволяет отличить отражение от изменения поверхности. Это не основание объявить инструмент исправным; это основание признать первоначальную запись недостаточной.
Правильная последовательность состоит в идентификации изделия, проверке допустимого маршрута и воспроизводимой регистрации признака по установленной процедуре. Для обсуждения сохраняют общий проход и несколько сопоставимых видов зоны. Если неопределённость остаётся, вопрос передают уполномоченному специалисту с исходными материалами. Главная инженерная ошибка здесь — попытка заменить недостаток данных уверенностью формулировки.
Результат разбора используют для обучения персонала: показывают, какие сведения необходимо записывать, как выглядит ограничение метода и кто принимает решение. Это полезнее, чем просто добавить ещё одну фотографию в папку. Цель контроля — не максимальное количество подозрительных кадров, а устойчивое качество решения по каждому конкретному инструменту.
Практический разбор: новый зонд не проходит старый маршрут
Подразделение приобрело более длинный зонд той же марки и рассчитывало применять его вместо прежнего. На одном семействе инструментов появилось сопротивление возле переходного участка. При этом в заявке сравнили только длину и не проверили геометрию дистального узла, разрешённые сочетания и особенности доступа. Формальное сходство названий скрывало различие конфигураций.
До выяснения причин проход не продолжают усилием. Сопоставляют точные артикулы и документацию, проверяют состояние зонда и инструмента, уточняют допустимый маршрут. Если совместимость не подтверждена, изделие остаётся вне данного метода осмотра либо используется другая разрешённая конфигурация. Нельзя считать проблему решённой только потому, что однажды удалось провести зонд через узкое место.
В закупочную матрицу после такого разбора включают не одну строку «видеобороскоп», а перечень семейств проверяемых изделий с разрешёнными зондами и ограничениями. Это снижает зависимость результата от случайного опыта отдельных сотрудников и позволяет оценивать необходимость дополнительной конфигурации до покупки.
Вопросы, которые стоит решить до ввода в работу
Кто отвечает за техническую исправность инспекционной системы, а кто — за заключение о проверяемом инструменте? Эти роли могут принадлежать разным специалистам. Разделение ответственности особенно полезно, когда изображение передают удалённому сервису: человек, принимающий решение, должен знать не только что видно, но и как получена запись.
Частые вопросы
Можно ли заменить бороскопом тест герметичности?
Нет. Герметичность характеризует целостность определённой оболочки при предусмотренном испытании, а визуальный осмотр показывает доступную внутреннюю поверхность. У этих проверок разные объекты и ограничения, поэтому их не объединяют в один взаимозаменяемый показатель.
Достаточно ли чистой картинки для возврата инструмента в работу?
Нет. Изображение — часть данных о состоянии и процессе. Решение принимают по установленным критериям, учитывая завершение необходимых этапов обработки, исправность и полноту контроля. Камера не подтверждает микробиологическую безопасность.
Почему нельзя купить один самый тонкий зонд для всего?
Минимальный диаметр не гарантирует нужную длину, механические свойства, качество наблюдения и разрешённую совместимость. Универсальность должна подтверждаться перечнем конкретных изделий и маршрутов, а не только числом в характеристике.
Нужно ли хранить каждое видео полностью?
Объём и состав архива определяет программа контроля. В любом случае запись должна быть прослеживаемой и достаточной для восстановления результата. Случайное удаление контекста ради экономии места может сделать сохранённую фотографию непригодной для технического разбора.
