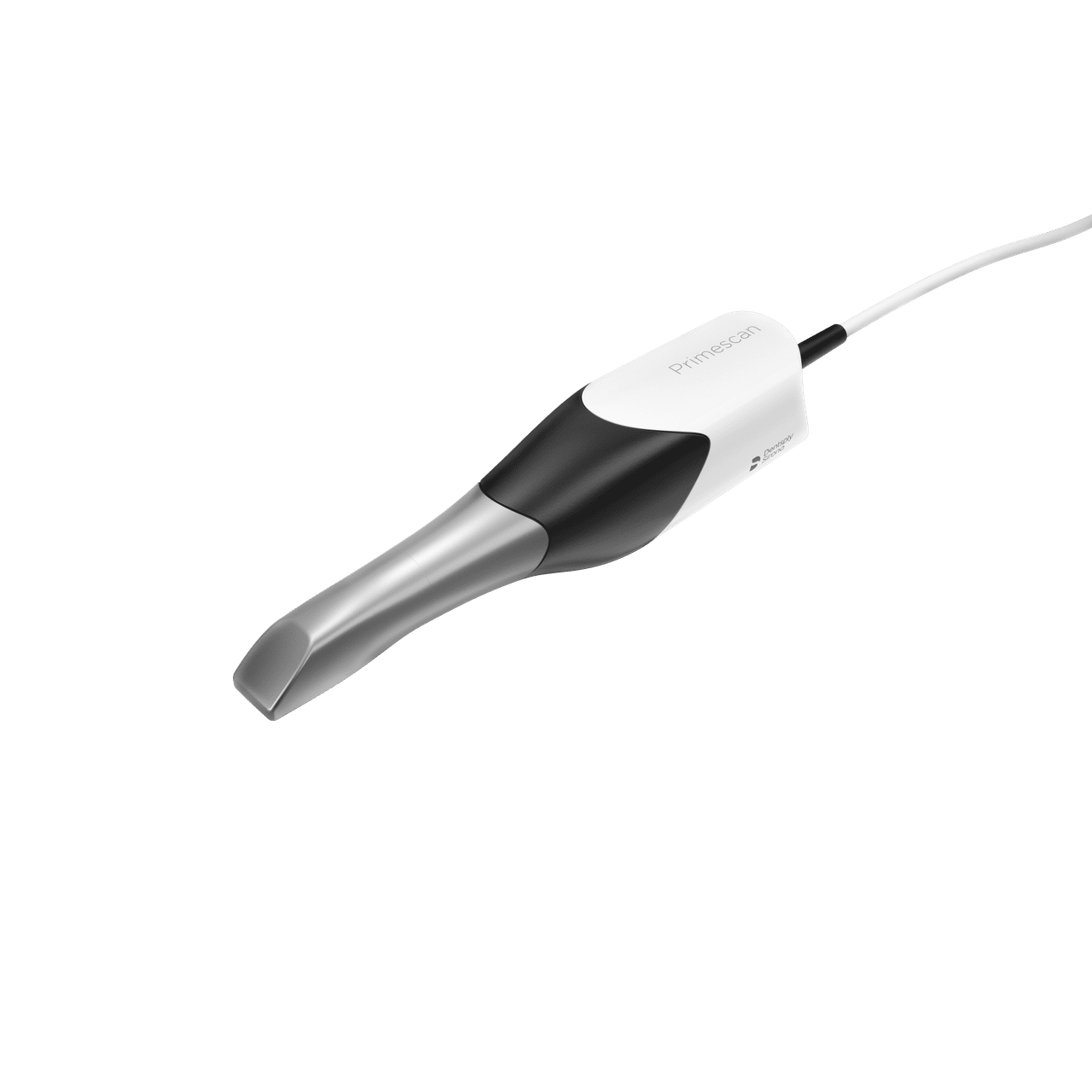

Что такое интраоральный сканер
Интраоральный сканер — оптическая система для регистрации доступных поверхностей зубов, мягких тканей и предусмотренных вспомогательных объектов с формированием цифровой трёхмерной модели. Полученные данные используют в согласованных стоматологических рабочих процессах: проектировании реставраций, ортодонтическом анализе, передаче в лабораторию и других задачах, поддерживаемых конкретной системой. Сканер не является рентгеновским томографом: он регистрирует видимую поверхность и не показывает скрытую анатомию корней или кости.
Цифровой оттиск — результат работы прибора, программного обеспечения и оператора. Его качество зависит от доступности поверхности, условий регистрации, последовательности сканирования и последующей обработки. Отдельно важна пригодность результата для конкретного изделия. Модель, достаточная для визуального объяснения пациенту, не обязательно обеспечивает требования полного ортопедического или имплантологического процесса.
Как создаётся трёхмерная модель
Оптический узел получает множество фрагментов данных. В зависимости от технологии используются различные способы определения пространственного положения поверхности. Программное обеспечение распознаёт общие участки и объединяет последовательные фрагменты в согласованную модель. Этот процесс часто называют сшивкой. Он позволяет перейти от небольшого поля обзора к протяжённому участку, но делает результат зависимым от качества перекрытий и доступных геометрических ориентиров.
При регистрации протяжённой дуги ошибки могут распределяться по модели. Поэтому оценка малого участка не описывает автоматически точность всей дуги. Размер зоны, характер поверхности, наличие зубов, протяжённые гладкие участки и сканируемые вспомогательные элементы меняют условия. Одно число точности без описания объекта и метода проверки не даёт достаточной информации для выбора.
На экране обычно отображается обработанная поверхность, а не необработанные измерения. Программа может удалять часть артефактов, заполнять небольшие пробелы или показывать цветовые подсказки. Эти функции помогают работе, но требуют понимания. Гладкая визуализация не гарантирует, что каждый участок действительно зарегистрирован с нужной достоверностью. Особое внимание уделяют областям, определяющим последующее проектирование и посадку изделия.
| Этап | Что происходит | Что может ограничить результат |
|---|---|---|
| Оптическая регистрация | Получение локальных данных о поверхности | Недоступность, отражения, загрязнение, движение |
| Поиск соответствий | Распознавание общих участков кадров | Недостаток ориентиров или неоднозначная геометрия |
| Объединение фрагментов | Формирование протяжённой модели | Накопление ошибок и потеря отслеживания |
| Обработка поверхности | Фильтрация и представление данных | Скрытие пробелов за визуально гладкой картиной |
| Регистрация соотношений | Связь моделей в выбранном рабочем процессе | Ошибки сопоставления и условий регистрации |
| Экспорт и проектирование | Передача в последующее программное обеспечение | Формат, библиотеки, лицензии и потеря необходимых данных |
Правильность и повторяемость — разные стороны точности
При оценке сканера различают близость к принятому эталону и согласованность повторных измерений. Система может давать очень похожие повторные модели, но сохранять систематическое отклонение. И наоборот, средний результат серии не описывает разброс отдельных сканов. Поэтому рекламное слово «точный» следует раскрывать через метод исследования, тип объекта и условия сравнения.
Лабораторный тест на модели полезен, но не полностью воспроизводит клиническую среду. В полости рта меняются влажность, доступ, движение и свойства поверхности. Сравнение поколений программного обеспечения также требует осторожности: результат исследования одной версии не переносится безусловно на любую последующую конфигурацию. Для решения о закупке полезно сопоставлять опубликованные данные с демонстрацией именно нужного рабочего сценария.
Количество точек или скорость получения кадров не являются самостоятельным доказательством пригодности для сложной конструкции. Большой объём данных может содержать систематическую ошибку, а быстрая регистрация — потребовать последующих пересканирований. Оценивать следует завершённый процесс: получение пригодной модели, проверка критических зон, передача и использование в лаборатории. Это ближе к реальной эффективности, чем время красивой демонстрации без контроля результата.
Поверхность, влага и стратегия сканирования
Оптическому прибору необходим доступ к регистрируемой поверхности. Ткань, жидкость или материал, закрывающий границу, не становится прозрачным из-за высокой производительности сканера. Подготовка рабочей зоны и управление доступом остаются частью процедуры. Если важный участок не виден оптически, нельзя считать его достоверно измеренным по автоматически построенной поверхности.
Отражающие и полупрозрачные материалы могут создавать особенности сигнала. Возможности работы с ними различаются между системами и версиями программного обеспечения. В технической оценке полезно проверить привычные для клиники материалы и реальные сочетания поверхностей. Общая фраза «сканирует всё» не заменяет перечень проверенных условий и ограничений.
Стратегия движения помогает сохранять перекрытие и устойчивое распознавание геометрии. Её выбирают по документации для конкретного сканера и задачи. Беспорядочное добавление множества фрагментов не всегда улучшает модель: оно может затруднять восстановление согласованности после потери отслеживания. Оператору важно понимать, когда требуется локальная повторная регистрация, а когда сомнение относится к взаимному положению крупных участков.
Насадки и обработка
Внутриротовая часть контактирует с пациентом, поэтому методы обработки и барьерной защиты должны соответствовать конкретному исполнению. Существуют многоразовые и одноразовые элементы, но их режимы нельзя переносить между моделями. Разрешённое число циклов, условия очистки, сушки и хранения проверяют по документации. Оптическое окно может выглядеть целым, но загрязнение или повреждение способно ухудшать регистрацию.
Применение другой насадки или защитного элемента может изменять оптические условия и требовать предусмотренных действий проверки. Нельзя считать совместимым аксессуар только потому, что он механически устанавливается. В спецификацию включают достаточное количество разрешённых насадок для рабочего потока и возможность организовать их оборот. Иначе фактическая производительность ограничивается обработкой, а не скоростью сканирования.
Эргономика оценивается в рабочем положении: масса и баланс рукоятки, размеры головки, обзор экрана, кабель или беспроводное соединение, доступ к разным участкам. Сравнение только массы корпуса не описывает утомление и удобство. Для мобильного комплекта дополнительно рассматривают устойчивость стойки, очистку поверхностей, заряд и сетевую инфраструктуру.
| Заявленная характеристика | Полезный вопрос | Что проверить практически |
|---|---|---|
| Быстрое сканирование | Какова длительность завершённого рабочего процесса? | Регистрацию, исправления, проверку и передачу |
| Высокая точность | Для какого объекта и по какому методу? | Нужную протяжённость и рабочую задачу |
| Открытый экспорт | Какие данные и форматы действительно доступны? | Импорт на стороне выбранной лаборатории |
| Беспроводная работа | Каковы требования к связи и заряду? | Устойчивость в реальном кабинете |
| Несколько насадок | Какие процессы обработки разрешены? | Оборот насадок и сохранность оптики |
| Автоматическое удаление артефактов | Что удаляется и как контролируется результат? | Критические зоны и пробелы в модели |
Интеграция с лабораторией и цифровыми библиотеками
Передача файла — только часть совместимости. Следующее программное обеспечение должно правильно интерпретировать геометрию, соотношения моделей и необходимые дополнительные данные. В некоторых процессах существенны цвет, метки, выбранные библиотеки и идентификация компонентов. Обычный геометрический формат может не содержать всего набора информации, используемого внутри исходной системы.
Для имплантологических задач проверяют совместимость сканируемых ориентиров и цифровых библиотек. Совпадение внешнего вида компонента не подтверждает правильность его цифрового соответствия. Ошибка в выбранной библиотеке способна повлиять на дальнейшее проектирование даже при качественно зарегистрированной поверхности. Поэтому в цепочку контроля включают не только скан, но и точную идентификацию используемых элементов.
Условия доступа к облаку, лицензии, экспорт и архивирование следует выяснить до покупки. Важно понимать, что происходит при смене лаборатории, прекращении подписки или замене компьютера. Возможность просмотреть модель в личном кабинете не равна возможности получить необходимые данные для продолжения работы в другой системе. Тестовый маршрут должен заканчиваться успешным использованием результата на принимающей стороне.
Практический разбор: локальные участки выглядят хорошо, но полная дуга вызывает сомнение
При проверке модели оператор видит детализированные поверхности отдельных зубов, однако согласованность протяжённой конструкции оказывается неудовлетворительной. Такое сочетание возможно, потому что локальная детализация и глобальная геометрия — разные характеристики. Анализируют последовательность регистрации, потерю отслеживания, участки со слабой геометрической опорой и условия сопоставления.
Повторное сканирование только маленькой зоны не всегда исправляет ошибку взаимного положения крупных фрагментов. Важно установить, где возникло сомнение и какое действие предусмотрено программой. Сравнение выполняют на исходных данных и в согласованном рабочем процессе, не ограничиваясь вращением красивой модели на экране. Если ошибка проявляется после экспорта, проверяют также формат, масштаб и интерпретацию в следующем приложении.
По итогам формируют понятную процедуру контроля: какие зоны осматриваются, какие признаки требуют повторной регистрации и кто подтверждает пригодность данных перед передачей. Это не означает обязательного повторения каждого скана. Цель — различать допустимый результат и неопределённость по конкретной задаче, не полагаясь исключительно на автоматическое сообщение о завершении.
Критерии выбора
Выбор начинают с перечня задач и требований лаборатории. Затем оценивают пригодность для нужной протяжённости, эргономику, обработку насадок, цифровую совместимость и поддержку. Желательно заранее определить демонстрационный сценарий, который отражает реальную работу клиники. Продавец и клиника должны одинаково понимать, что считается завершённым результатом и какие данные входят в комплект поставки.
| Критерий | Содержание | Проверяемый итог |
|---|---|---|
| Назначение | Реставрационные, ортодонтические и другие разрешённые процессы | Соответствие документации и задачам |
| Геометрия | Локальные участки и протяжённые модели | Данные о правильности и повторяемости в сопоставимых условиях |
| Рабочий процесс | Доступ, стратегия и контроль пробелов | Воспроизводимая процедура регистрации |
| Гигиена | Насадки, барьеры и обработка | Реализуемый оборот совместимых принадлежностей |
| Интеграция | Форматы, библиотеки, лаборатория, архив | Успешный полный тестовый маршрут |
| Поддержка | Обновления, обучение и восстановление | Понятные условия сохранения работоспособности |
Частые вопросы
Показывает ли сканер ткани под десной или внутри зуба?
Оптическая регистрация описывает доступные поверхности. Нельзя приписывать ей возможности рентгеновской томографии. Дополнительные функции конкретных систем оцениваются по отдельному назначению, но не превращают обычную поверхностную модель в изображение скрытой анатомии.
Можно ли сравнить сканеры одним числом точности?
Только при одинаковом объекте, методе и условиях, и даже тогда число описывает ограниченный аспект. Для выбора важны задача, протяжённость и полный цифровой процесс. Следует различать систематическое отклонение и разброс повторов.
Означает ли открытый формат полную независимость от производителя?
Нет. Возможность экспорта геометрии полезна, но лицензии, библиотеки и специальные данные могут оставаться отдельными условиями. Проверяют реальный переход в нужную лабораторную систему и возможность архивирования, а не только название формата.
Нужно ли проверять сканер после обновления?
Объём проверки зависит от изменённых функций. Если обновление затрагивает регистрацию, обработку, библиотеки или экспорт, полезно подтвердить привычный рабочий процесс на согласованном сценарии. Новая версия не должна внедряться исключительно по номеру без понимания влияния на работу.
