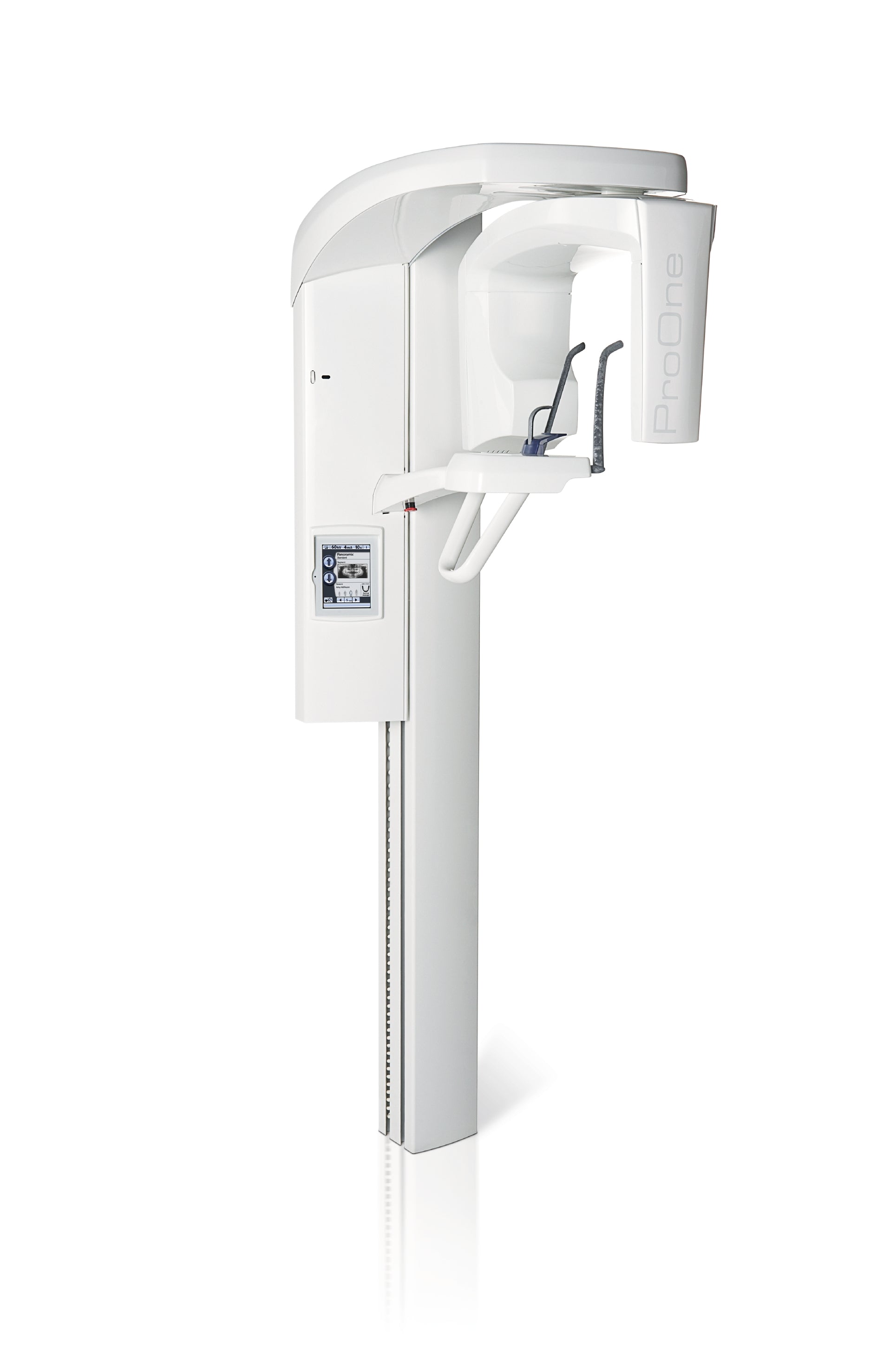

Что такое ортопантомограф
Ортопантомограф — рентгеновская система для получения панорамного проекционного изображения зубочелюстной области. Во время исследования источник и приёмник перемещаются относительно пациента по заданной траектории. Согласование движения и регистрации позволяет выделять определённый изогнутый слой. Итоговый снимок представляет собой двумерное изображение, поэтому панорамную рентгенографию нельзя приравнивать к конусно-лучевой компьютерной томографии, даже если оба режима доступны в одном корпусе.
Панорамная система полезна как самостоятельный класс оборудования с собственными ограничениями. Она отличается от внутриротового аппарата геометрией формирования изображения, позиционированием и областью охвата. Решение о методе исследования определяется клинической задачей. При выборе аппарата важно не количество программ само по себе, а соответствие нужным задачам, возможность воспроизводимого позиционирования и качество всей цепочки получения и хранения данных.
Как работает выделение панорамного слоя
В ходе движения проекция объектов изменяется. Для структур, расположенных в предусмотренной зоне, система согласует регистрацию так, чтобы они отображались относительно чётко. Объекты вне этой зоны могут размываться и искажаться. Форма и ширина выделяемого слоя зависят от конструкции и программы. Это объясняет, почему небольшое изменение положения пациента способно заметно повлиять на вид передних зубов и симметрию изображения.
Панорамный снимок содержит наложения и геометрическое увеличение, которое не следует считать одинаковым по всему полю. Нельзя воспринимать его как плоскую фотографию анатомии с единственным универсальным масштабом. Возможности линейных измерений определяются задачей, калибровкой и ограничениями метода. Точность цифрового курсора не равна точности анатомического размера, если геометрия регистрации не обеспечивает соответствующих условий.
Движение пациента также влияет на результат. Источник и приёмник перемещаются в течение исследования, поэтому отдельные участки формируются в разные моменты. Смещение может создавать локальные нарушения изображения, а не только равномерное размытие всего снимка. Устойчивое положение, понятные инструкции и подходящие опоры являются важными частями системы, хотя в каталожных характеристиках они часто уступают место параметрам детектора.
| Элемент системы | Техническая задача | Почему важен |
|---|---|---|
| Источник излучения | Формировать пучок в выбранном режиме | Параметры должны соответствовать программе и контролироваться |
| Привод движения | Согласованно перемещать источник и приёмник | Влияет на геометрию формирования слоя |
| Приёмник | Регистрировать проходящее излучение | Определяет часть характеристик сигнала, но не исправляет позиционирование |
| Опоры и направляющие | Воспроизводимо размещать пациента | Снижают вариабельность положения и движения |
| Световые ориентиры | Помогать согласовать анатомические линии | Требуют правильного понимания персоналом |
| Программное обеспечение | Управлять исследованием и данными | Связывает протокол, пациента, изображение и архив |
Позиционирование как основа воспроизводимости
Возможность подхода к пациенту, обзор спереди и сбоку, диапазон высоты и доступность для сидящего человека имеют практическое значение. Их проверяют в реальном помещении, учитывая двери, стены и перемещение сотрудников. Аппарат, который формально помещается в комнате, может оказаться неудобным для позиционирования или недоступным для определённой группы пациентов. Размер корпуса не описывает необходимую рабочую зону.
Лазерные ориентиры, подбородочные опоры, прикусные блоки и фиксаторы помогают воспроизводить положение, но их назначение зависит от программы и модели. Нельзя переносить приёмы между аппаратами только по внешнему сходству. Обучение должно охватывать смысл ориентиров и последствия отклонений, а не ограничиваться последовательностью нажатия кнопок. Это позволяет разбирать ошибки осмысленно и уменьшать ненужные повторы.
Автоматические функции позиционирования могут использовать предварительное изображение или другие способы оценки. Они имеют определённые условия и не превращают произвольное положение в правильное. При сравнении уточняют, что именно автоматизируется: выбор слоя, экспозиционные параметры, подсказки оператору или обработка уже зарегистрированных данных. Эти функции относятся к разным этапам и не являются взаимозаменяемыми.
Панорамные программы и дополнительные режимы
Программы могут различаться областью охвата, геометрией и назначением. Сегментирование позволяет ограничивать отображаемую или облучаемую область в пределах конкретной реализации; необходимо выяснить, как именно устроена функция. Простое обрезание готового изображения не означает уменьшения поля экспозиции. Для технической оценки важно отличать изменение получения данных от последующей обработки.
Некоторые системы имеют специальные проекции, цефалометрический модуль или трёхмерный режим. Каждый из них требует отдельной оценки комплектации и возможностей. Наличие слова «универсальный» в описании не подтверждает, что нужный режим активирован, лицензирован и обеспечен необходимыми принадлежностями. Если в будущем предполагается расширение, заранее выясняют конструктивную возможность модернизации и её ограничения.
Выбор оборудования не должен провоцировать применение более сложного метода вместо достаточного для задачи. Панорамная рентгенография и КЛКТ дают различную информацию и имеют разные условия использования. Внутри технического задания полезно описать требуемые рабочие сценарии, а затем проверить, какой режим их обеспечивает. Это помогает не смешивать диагностическую потребность с количеством доступных кнопок в интерфейсе.
Качество изображения и причины повторов
Оценка качества включает достаточность информации для поставленной задачи, корректное позиционирование, отсутствие значимых артефактов и правильную идентификацию. «Резкость» является лишь частью этой оценки. Система цифровой обработки может изменять контраст и визуальную чёткость, но не устраняет все последствия движения или расположения вне выделяемого слоя. Поэтому повторные исследования анализируют по причинам, а не только по общему количеству.
Наложения металлических предметов, положение языка, движение и отклонение головы могут изменять изображение. Конкретные признаки интерпретирует подготовленный специалист. Для инженерного разбора важно отделять ошибки подготовки и позиционирования от устойчивых дефектов аппарата. Если артефакт повторяется в одинаковой аппаратной позиции на тестовых данных, это иной сценарий, чем переменная проблема, связанная с отдельными исследованиями.
Контроль проводится по принятой программе с подходящими тестовыми объектами и методами. Результаты следует хранить вместе с условиями: режим, конфигурация, версия программного обеспечения и характер проверки. После ремонта, замены детектора или существенного обновления определяют, какие параметры необходимо подтвердить заново. Отсутствие сообщения об ошибке не заменяет оценку качества изображения.
| Наблюдение | Направление разбора | Чего не следует предполагать |
|---|---|---|
| Изменение симметрии | Положение пациента и геометрия | Что виноват только цифровой фильтр |
| Размытие отдельных зон | Положение относительно слоя и движение | Что увеличение резкости восстановит исходную информацию |
| Повторяющийся аппаратный артефакт | Детектор, движение и обработка | Что любой дефект связан с анатомией |
| Неполный охват нужной области | Программа, позиционирование и поле | Что обрезанный кадр можно достроить диагностически |
| Ошибочная карта пациента | Идентификация и передача данных | Что технически качественный снимок автоматически пригоден |
| Рост повторов после обновления | Настройки, обучение и изменённый процесс | Что новое программное обеспечение всегда улучшает результат без проверки |
Практический разбор: одинаковая модель, разные результаты в двух кабинетах
Два подразделения используют одинаковые ортопантомографы, но в одном чаще получают технически неудовлетворительные снимки. Сравнение начинают с условий: состав пациентов, используемые программы, подготовка персонала, расположение аппарата и возможность наблюдать положение головы. Одинаковый корпус не означает одинакового рабочего процесса.
Затем рассматривают классификацию повторов. Если преобладают ошибки положения, полезнее оценить обучение и эргономику, чем менять детектор. Если имеются устойчивые технические дефекты, проверяют систему по программе контроля. Нельзя делать вывод о качестве модели только по одному показателю без учёта причин и нагрузки. При этом организационный характер части ошибок не исключает необходимости технической проверки.
Практический результат — набор конкретных изменений с последующей оценкой. Например, корректировка расположения оператора, восстановление изношенной опоры или уточнение выбора программы воздействуют на разные причины. Улучшение подтверждают на сопоставимом материале, не подменяя проверку демонстрационным снимком. В документации отражают, что изменено и какие показатели отслеживаются.
На что смотреть при выборе
Первый критерий — необходимые методы и программы. Второй — воспроизводимость позиционирования для реального потока пациентов. Третий — качество получения и контроля изображения. Четвёртый — цифровая интеграция и хранение. Пятый — пригодность помещения и условия защиты. Шестой — сервис, обучение и возможность поддерживать характеристики в течение эксплуатации. Такая структура связывает закупку с работой кабинета, а не с перечнем рекламных функций.
Цифровую интеграцию проверяют на полном сценарии: создание исследования, выбор пациента, получение, просмотр, передача и резервное восстановление. Наличие стандартного формата в рекламном описании не гарантирует совместимость всех нужных операций. Уточняют поддерживаемые интерфейсы, лицензии и условия подключения рабочих станций. Тестовый экспорт следует открыть на принимающей стороне, а не считать успешным по появлению файла.
| Критерий приёмки | Проверяемая часть | Подтверждение |
|---|---|---|
| Комплектация | Режимы, опоры, принадлежности и лицензии | Соответствие согласованной спецификации |
| Размещение | Рабочая зона, доступ и позиционирование | Проверка в подготовленном помещении |
| Изображение | Программа контроля и тестовые объекты | Результаты исходных проверок |
| Пациент и архив | Идентификация, передача и хранение | Тестовый полный маршрут исследования |
| Персонал | Позиционирование и разбор ошибок | Обучение на конкретной модели |
| Поддержка | Обслуживание, обновления и восстановление | Установленный порядок и ответственные лица |
Частые вопросы
Панорамный аппарат и КЛКТ — одно и то же?
Нет. Панорамное изображение является проекционным, а КЛКТ формирует объёмные данные другим способом. Оба режима могут находиться в одной системе, но оцениваются отдельно. Наличие панорамной функции не подтверждает наличие трёхмерного модуля.
Можно ли исправить неправильное положение программно?
Некоторые системы имеют функции, способные улучшить определённые аспекты отображения или выбора слоя, но их возможности ограничены. Отсутствующую диагностическую информацию нельзя считать восстановленной только потому, что изображение стало визуально приятнее. Исходное позиционирование остаётся принципиально важным.
Чем полезно сегментирование?
Оно может адаптировать исследование к задаче в пределах реализации конкретного аппарата. При этом нужно отличать ограничение экспозиции от обрезания уже полученного изображения. Эти операции имеют разные последствия и должны быть ясно описаны в документации.
Нужно ли выбирать аппарат с максимальным числом программ?
Число программ имеет смысл только в связи с задачами и возможностью правильно их применять. Для клиники важнее наличие необходимых режимов, стабильный процесс и контроль качества. Неиспользуемые функции не компенсируют неудобное позиционирование или недостаточную интеграцию с архивом.
