Что называют внутриротовым рентгеновским аппаратом

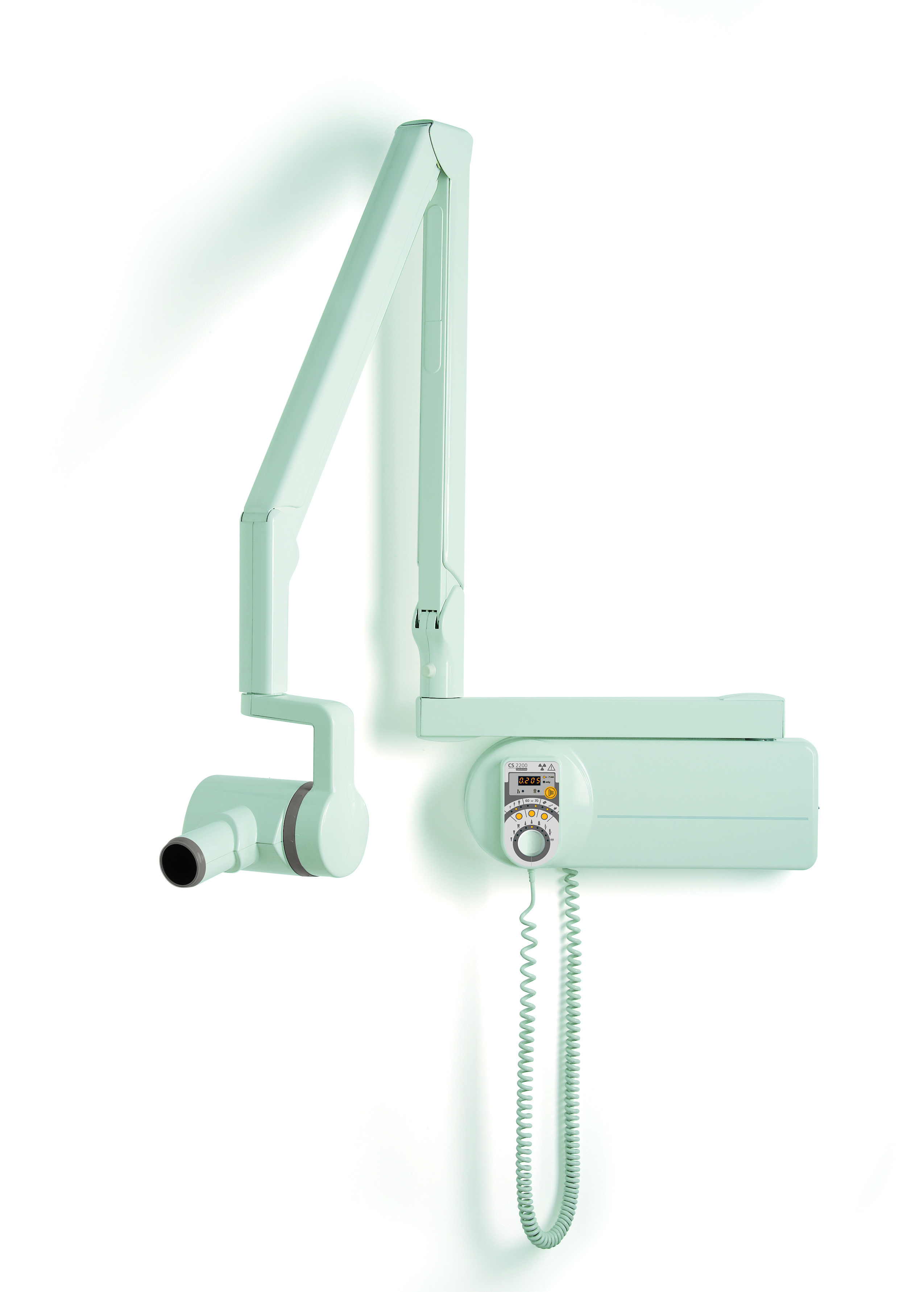

Внутриротовой рентгеновский аппарат — источник рентгеновского излучения для получения проекционных изображений зубов и прилежащих структур с приёмником, размещаемым во рту. Название относится к положению приёмника: рентгеновская трубка обычно находится вне полости рта. Система включает генератор, излучатель, средства ограничения поля, позиционирования и управления экспозицией. Для получения цифрового изображения дополнительно необходимы совместимый датчик либо фосфорная пластина со считывателем и программное обеспечение.
Рентгеновский генератор и радиовизиограф — разные части рабочего процесса. Первый создаёт излучение; второй регистрирует изображение и передаёт данные. Замена плёнки цифровым приёмником не означает автоматической замены генератора, но требует проверки совместимости и режимов. В техническом задании полезно перечислять обе части отдельно, чтобы термин «цифровой рентген» не скрывал отсутствующий датчик, компьютер или лицензию.
Как формируется изображение
Излучение проходит через исследуемую область и ослабляется неодинаково в разных структурах. Приёмник регистрирует распределение прошедшего излучения, формируя двумерную проекцию. На изображении суммируются объекты, расположенные по пути пучка. Поэтому проекционную рентгенографию нельзя описывать как получение послойного объёма: глубина и взаимное расположение структур оцениваются в рамках возможностей выбранной проекции.
Геометрия влияет на увеличение, искажение и резкость. Значение имеют размеры фокусного пятна, расстояния между источником, объектом и приёмником, а также их взаимная ориентация. Уменьшение размера пикселя детектора не исправляет геометрическую нерезкость или неправильное позиционирование. Качество системы определяется цепочкой формирования изображения, а не одним параметром наиболее нового компонента.
Генератор задаёт электрические условия работы трубки. Напряжение, ток и длительность экспозиции имеют различный физический смысл. Их доступные значения и способы управления зависят от модели. Предустановки помогают организовать рабочий процесс, но не являются универсальными назначениями для любого пациента и любого приёмника. Рабочие протоколы согласуют с документацией и принятой программой обеспечения качества.
| Компонент | Назначение | Вопрос при комплектации |
|---|---|---|
| Генератор и трубка | Формирование рентгеновского пучка | Диапазоны и воспроизводимость параметров, совместимость с выбранным приёмником |
| Коллимация и тубус | Ограничение поля и геометрическое ориентирование | Форма поля, расстояния и подходящие позиционеры |
| Несущая система | Стабильное положение излучателя | Зона досягаемости, крепление и отсутствие самопроизвольного смещения |
| Таймер и управление | Выбор и выполнение экспозиции | Индикация, блокировки и удобство рабочего места оператора |
| Приёмник | Регистрация проекции | Размер, активная область, разрешённая обработка и соединение |
| Программное обеспечение | Получение, хранение и просмотр | Идентификация пациента, экспорт, резервирование и рабочие станции |
Датчик, фосфорная пластина или плёнка
Твердотельный цифровой датчик преобразует зарегистрированное излучение в электронные данные. Он может иметь кабель, определённую толщину корпуса и активную область, меньшую наружных размеров. При выборе оценивают не только матрицу, но и возможность позиционирования, ограничения кабеля, держатели и способы обработки. Удобство размещения влияет на воспроизводимость исследования и число технических ошибок.
Фосфорная пластина сохраняет скрытое изображение, которое затем считывается отдельным устройством. Такой процесс отличается по логистике: важны идентификация пластины, время и условия до считывания, обращение с поверхностью и управление повторным использованием. Наличие сканера не устраняет риск перепутать изображения или повредить пластину. В приёмке следует проследить весь путь от исследования до записи в карте нужного пациента.
Плёночный процесс имеет свои требования к обработке и контролю. Его наличие в документации генератора не означает одинаковых экспозиционных условий с цифровой системой. Сопоставление решений должно учитывать назначение, организацию кабинета, средства контроля и возможность обеспечить стабильное качество. Нельзя обещать фиксированное уменьшение облучения только из-за слова «цифровой»: результат зависит от конкретной системы и применяемого протокола.
Коллимация и позиционирование
Ограничение поля позволяет направлять излучение на необходимую область и уменьшать ненужное облучение. Для внутриротовой визуализации используются различные формы коллимации. Прямоугольное поле можно согласовать с формой приёмника, однако оно требует точного взаимного положения. Выбор принадлежностей и обучение персонала являются частью внедрения: неверное направление пучка приводит к отсечению участка изображения и возможной необходимости повторного исследования.
Позиционер связывает положение приёмника и направление излучателя. Он не является универсальным для всех корпусов датчиков и клинических ситуаций. Проверяют совместимость, возможность обработки и устойчивость фиксации. Механическая досягаемость излучателя оценивается в реальном кабинете: положение кресла, сторона подхода, длина плеча и препятствия могут ограничивать работу даже при достаточном паспортном диапазоне перемещения.
Для настенного исполнения важны основание и монтаж. Дрейф излучателя после позиционирования нарушает воспроизводимость. Передвижное исполнение требует устойчивого основания и управления кабелями. Ручные системы имеют отдельные особенности применения и защиты; их нельзя считать обычным настенным аппаратом, который просто сняли с крепления. Выбор исполнения выполняют в рамках назначения, документации и применимых требований к рентгеновскому кабинету.
Контроль качества цифровой цепочки
Цифровая обработка может сделать изображение визуально более контрастным, но не возвращает информацию, отсутствующую в исходном сигнале. Чрезмерное сглаживание, повышение резкости и другие преобразования могут менять восприятие. Поэтому сравнение систем должно включать одинаковые условия и известный тестовый объект, когда это предусмотрено процедурой контроля. Красивое изображение на демонстрационном экране не является полной характеристикой диагностической цепочки.
Для приёмника проверяют артефакты, целостность, соединения и стабильность получения изображения. Для генератора — параметры, которые предусмотрены программой технического контроля. Для программного обеспечения — правильное сопоставление пациента и исследования, сохранение данных, экспорт и восстановление. Утрата привязки к пациенту является существенной ошибкой даже при отличной технической резкости снимка.
Проверка отображения также имеет значение. Масштаб, интерполяция, настройки окна и характеристики монитора влияют на просмотр. Измерения на изображении должны учитывать калибровку и геометрические ограничения проекции. Нельзя выводить абсолютную точность измерения из размера пикселя, если неизвестны условия получения и используемое преобразование масштаба.
| Наблюдение | Возможная группа причин | Что разделить при проверке |
|---|---|---|
| Участок кадра не экспонирован | Несовпадение поля и приёмника | Коллимацию, держатель и положение излучателя |
| Геометрическое искажение | Ориентация объекта и приёмника | Позиционирование и собственные характеристики детектора |
| Повторяющийся дефект в одном месте | Приёмник или обработка | Разные исследования, исходные данные и программное отображение |
| Неодинаковый вид последовательных изображений | Экспозиция, позиционирование, обработка | Условия съёмки и настройки просмотра |
| Изображение оказалось в другой карте | Организация цифрового процесса | Идентификацию пациента и порядок передачи |
| Смещение головки после установки | Механика и крепление | Балансировку, состояние узлов и монтажное основание |
Практический разбор: новый датчик, но больше повторных снимков
После замены приёмника кабинет может получить более быстрый цифровой процесс, но одновременно заметить рост технически неудовлетворительных изображений. Это не доказывает ухудшение генератора. Новый датчик может отличаться корпусом, активной площадью, положением кабеля и держателями. Привычная геометрия перестаёт воспроизводиться, хотя персонал выполняет внешне те же действия.
Разбор начинают с классификации повторов. Отсечение поля, смещение, неправильная ориентация и недостаточная информация требуют разных мер. Затем проверяют совместимость позиционеров, настройку программного обеспечения и соответствие протокола новому приёмнику. Важно отделять техническую причину от клинического решения о дополнительной проекции. Простое суммирование всех повторов в один показатель может скрыть конкретную устранимую проблему.
После корректировки оборудования и обучения оценивают результат по сопоставимым условиям. Если проблема связана с механической досягаемостью, изменение программного фильтра не поможет. Если теряется связь с компьютером, перестановка пациента не устранит сбой передачи. Такой разбор превращает контроль качества из обсуждения субъективной «красоты снимка» в последовательную проверку системы.
Как выбирать и принимать систему
Сначала определяют задачи кабинета и используемые методы. Затем согласуют источник и приёмник, геометрию позиционирования, цифровой процесс и условия размещения. Отдельно рассматривают обработку контактирующих принадлежностей и сервис. Наличие оборудования в поставке должно подтверждаться спецификацией: датчики нужных размеров, держатели, считыватель при необходимости, компьютерные требования и лицензии нельзя оставлять подразумеваемыми.
Рентгеновская система требует профессионального проектирования и контроля в соответствии с применимыми нормами. Международные материалы по радиационной защите помогают понимать физические принципы, но не заменяют национальные требования и документы конкретного объекта. В обзоре класса оборудования нельзя назначить универсальное время экспозиции или план защиты для произвольного кабинета.
| Критерий | Что включить в задание | Как подтвердить |
|---|---|---|
| Клиническая задача | Типы исследований и рабочий процесс | Согласованная область применения |
| Источник и приёмник | Совместимость и состав оборудования | Документация и проверка всей цепочки |
| Позиционирование | Держатели, досягаемость и устойчивость | Практическая оценка в подготовленном помещении |
| Данные | Пациент, хранение, экспорт, резервирование | Тестовая запись и восстановление |
| Качество и защита | Программа проверок и ответственные специалисты | Протоколы в пределах применимых требований |
| Эксплуатация | Обработка, обучение, расходники и сервис | Переданные инструкции и рабочая процедура |
Частые вопросы
Является ли радиовизиограф рентгеновским аппаратом?
В обиходе так иногда называют весь комплект, однако технически приёмник и генератор выполняют разные функции. При закупке следует уточнять состав: наличие датчика не означает наличие источника излучения, а источник без приёмника не формирует готовый цифровой рабочий процесс.
Делает ли маленькое фокусное пятно любой снимок резким?
Размер фокуса влияет на геометрическую нерезкость, но результат зависит также от расстояний, движения, приёмника и обработки. Один хороший параметр не компенсирует неправильное позиционирование. Его оценивают в контексте всей системы.
Можно ли сохранить только изображение в обычном графическом формате?
Для рабочей системы важно сохранить не только пиксели, но и связь с пациентом, исследованием и необходимыми метаданными. Возможности экспорта и совместимость с информационной системой уточняют заранее. Скриншот окна программы не заменяет полноценное хранение исследования.
Нужно ли повторять проверку после замены приёмника?
Изменение приёмника может затронуть протоколы, позиционирование, программные настройки и обработку. Объём проверки определяют по характеру изменения. Даже при сохранении генератора полезно подтвердить работу новой цепочки и обучить персонал особенностям принадлежностей.
