Что именно калибруют в хирургическом стоматологическом приводе
Калибровка стоматологического мотора — процедура, при которой система учитывает характеристики подключённой механической цепи в пределах предусмотренного изготовителем алгоритма. В хирургических приводах важны не только электродвигатель и электронный блок, но и редуцирующий наконечник. Его внутреннее сопротивление влияет на связь между работой мотора и моментом на выходе.
На практике под одним словом нередко смешивают пользовательскую калибровку, проверку работоспособности и сервисное измерение. Это разные действия. Пользовательская функция может корректировать работу системы для разрешённого наконечника, но она не является разрешением использовать неисправную передачу и не заменяет техническое обслуживание. Сервисная проверка выполняется по отдельной методике с подходящими средствами измерения.
Материал посвящён достоверности параметров оборудования. Клинические значения момента и скорости выбирают по документации применяемой имплантационной системы и решению специалиста. Здесь не устанавливается универсальный режим имплантации: одна и та же цифра имеет различный смысл в зависимости от этапа, инструмента и конкретной системы.
Момент на валу и показание экрана
Крутящий момент описывает вращательное воздействие, а частота вращения — скорость движения. Эти величины связаны с механической мощностью, но не подменяют друг друга. Высокая скорость не означает высокий момент, а высокая уставка момента не говорит о том, что именно такой момент непрерывно действует на рабочий инструмент.
Нужно различать заданный предел, текущее отображаемое значение и фактическое воздействие на выходе наконечника. Предел определяет поведение управления при достижении предусмотренного условия. Текущее значение относится к алгоритму измерения или оценки системы. Реальное воздействие формируется всей механической цепью и зависит от её состояния и режима работы.
Передаточное отношение связывает вращение двигателя и инструмента. В идеализированной понижающей передаче частота на выходе уменьшается, а момент возрастает. В реальной передаче существуют потери. Поэтому простого умножения момента двигателя на маркировку редуктора недостаточно для описания точности рабочего комплекта.
Потери не обязательно остаются постоянными. На них могут влиять состояние подшипников, зубчатой передачи и обслуживание. Электронный блок не видит каждый механический дефект напрямую. Именно поэтому функция учёта сопротивления конкретного наконечника полезна, но имеет установленную область применимости.
| Понятие | Технический смысл | Частая ошибка трактовки |
|---|---|---|
| Уставка момента | Заданный параметр управления для выбранного режима | Считать её независимым измерением воздействия на ткань |
| Текущее показание | Информация, формируемая системой в процессе работы | Приравнивать к непрерывному лабораторному измерению на выходе |
| Передаточное отношение | Соотношение вращения входа и выхода наконечника | Считать, что программа всегда распознаёт его автоматически |
| Механические потери | Часть работы, расходуемая внутри передачи | Игнорировать состояние наконечника при оценке показаний |
| Пользовательская калибровка | Предусмотренный алгоритм адаптации или проверки комплекта | Использовать как способ компенсировать любую неисправность |
| Сервисное измерение | Контроль по установленной методике и измерительной системе | Заменять его субъективным ощущением усилия рукой |
Почему важен конкретный наконечник
Два наконечника с одинаковым передаточным отношением не обязательно имеют одинаковые характеристики сопротивления. Различаются конструкция, состояние и разрешённые условия применения. Поэтому процедура, выполненная для одного изделия, не всегда может рассматриваться как характеристика другого. Правила повторения калибровки после замены берут из инструкции системы.

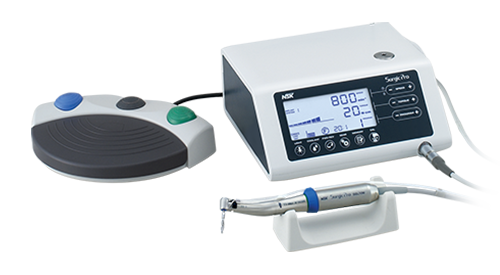

Существенна и совместимость самой функции. Например, руководство NSK Surgic Pro ограничивает описанную процедуру определёнными наконечниками NSK с понижающим отношением 20:1 из указанного перечня. Эти условия нельзя переносить на другие модели моторов или произвольные редукторы. Наличие подходящего механического соединения не отменяет ограничения инструкции.
При подготовке комплекта проверяют маркировку установленного изделия и выбранное в программе отношение. Если эти два значения расходятся, дальнейший анализ графика момента теряет смысл: исходная конфигурация уже задана неверно. Исправление настройки выполняют до оценки системы, а не пытаются объяснить расхождение особенностями клинической ситуации.
Обслуживание наконечника должно соответствовать его документации. Избыточное или недостаточное обслуживание не следует использовать как инструмент подгонки калибровочного результата. Если поведение существенно изменилось после ремонта, необходимо проверить состав установленного комплекта и выполненные работы, а не просто принять новые показания за норму.
Что даёт проверка без нагрузки и под нагрузкой
Разные алгоритмы используют разные условия оценки. Работа без внешней нагрузки позволяет системе оценить часть сопротивления механизма. Испытание с предусмотренной нагрузкой добавляет информацию о поведении комплекта в другом режиме. Эти этапы не взаимозаменяемы, если изготовитель требует оба.
В руководстве Surgic Pro описаны отдельные этапы без нагрузки, с калибровочной нагрузкой и учётом механических потерь. Документ также предупреждает, что постороннее касание или неправильное приложение усилия способно нарушить результат. Это хороший пример того, почему калибровочная оснастка является частью системы, а не необязательным аксессуаром.
Пользователь должен различать сообщение об успешном завершении и доказательство отсутствия любых проблем. Успех относится к выполненной процедуре в установленных условиях. Он не проверяет автоматически стерильность, ирригацию, совместимость клинического инструмента или правильность выбранного хирургического этапа.
Если процедура не завершилась, сначала проверяют условия её выполнения по инструкции. Повторяющийся отказ при корректной подготовке требует установленного технического разбирательства. Нельзя обходить отказ повышением уставки или сменой неподтверждённых аксессуаров только для получения сообщения об успехе.
| Условие | Почему влияет на результат | Что фиксировать при разборе |
|---|---|---|
| Модель и состояние наконечника | Определяют механическую цепь и область совместимости | Идентификатор изделия, обслуживание, недавний ремонт |
| Выбранное отношение передачи | Используется при интерпретации параметров | Маркировку наконечника и настройку экрана |
| Калибровочная оснастка | Формирует предусмотренные условия нагрузки | Тип, комплектность и состояние оснастки |
| Положение и внешнее усилие | Посторонняя нагрузка может изменить процедуру | Как удерживался инструмент и не было ли касания |
| Этап возникновения ошибки | Помогает локализовать проблему | Сообщение системы и последовательность действий |
| Состояние после замены компонента | Новая конфигурация может отличаться от проверенной | Какой компонент заменён и какие проверки выполнены |
Калибровка, клиническая запись и метрологическая проверка
Журнал процедуры полезен для прослеживаемости, но его нужно правильно интерпретировать. Запись заданного значения описывает настройку. График отображаемого момента описывает данные, предоставленные системой. Ни то ни другое автоматически не превращается в независимое подтверждение всех механических воздействий на выходе.
Если требуется проверить точность оборудования, выбирают методику, предусмотренную изготовителем или уполномоченной технической службой. Важны диапазон, динамика нагрузки, способ соединения и характеристики средства измерения. Случайный ручной ключ или бытовой датчик не становятся подходящим эталоном только потому, что на них указаны те же единицы.
Сравнивать результаты можно лишь при сопоставимых условиях. Различие между пиковым и усреднённым значением, различная скорость изменения нагрузки или иной наконечник способны изменить вывод. В техническом отчёте поэтому описывают конфигурацию и метод, а не приводят одну цифру без контекста.
Отдельный вопрос — единицы измерения. Ошибка при переносе данных между документами может быть значительно больше реального отклонения аппарата. Проверяют обозначение единиц, десятичный разделитель и смысл параметра. Перевод единиц выполняют явно, сохраняя исходное значение, а не редактируя запись без пояснения.
Как построить локальную проверку готовности
Для рабочей команды полезна короткая последовательность контроля, привязанная к установленной модели. Она начинается с идентификации комплекта и состояния наконечника, затем включает необходимые настройки и предусмотренную калибровочную процедуру. Дальнейшая проверка остальных функций выполняется отдельно: успешная калибровка момента не подтверждает работу подачи жидкости.
Порядок должен различать действия оператора и сервисной организации. Оператору нужны разрешённые проверки и признаки, при которых комплект исключают из применения. Разбор электроники или механической передачи без предусмотренных полномочий не относится к обычной подготовке оборудования.
При наличии нескольких одинаковых моторов полезно маркировать совместимые комплекты и хранить оснастку так, чтобы её не путали. Система учёта должна позволять выяснить, какой наконечник использовался с каким блоком. Это особенно важно при повторяющемся отклонении: иначе неисправный компонент может перемещаться между кабинетами, создавая впечатление нескольких независимых отказов.
После обновления программного обеспечения или замены оборудования пересматривают рабочую инструкцию. Названия меню и алгоритмы разных поколений могут отличаться. Сотрудник не должен воспроизводить последовательность по памяти от старой модели, если установлен другой аппарат.
| Ситуация | Обоснованное действие | Необоснованный вывод |
|---|---|---|
| Калибровка закончилась успешно | Продолжить остальные предусмотренные проверки комплекта | Все функции и клинические настройки автоматически верны |
| Ошибка возникает на одном наконечнике | Проверить совместимость, состояние и историю изделия | Неисправен обязательно электронный блок |
| Ошибка появилась после замены оснастки | Сверить принадлежность и состояние оснастки | Достаточно многократно повторять процедуру |
| Показания отличаются от другого прибора | Сопоставить метод, единицы и условия измерения | Один из приборов заведомо неисправен |
| Есть необычный шум или нагрев | Действовать по инструкции при неисправности и сервисному маршруту | Калибровка компенсирует механическое повреждение |
| Изменена конфигурация комплекта | Проверить требования к новой комбинации | Старая успешная проверка действует для любых компонентов |
Практический разбор: ошибка следует за наконечником
В отделении два блока одной модели. На первом комплекте калибровка регулярно прерывается. После перестановки наконечника похожая ошибка возникает на втором блоке, а первый с другим разрешённым наконечником проходит процедуру. Такая последовательность помогает сузить поиск, но ещё не доказывает конкретный внутренний дефект.
Проверяют идентификацию наконечника, правильность подготовки, соединение и соответствие оснастки. Историю ремонта и обслуживания сопоставляют с моментом появления ошибки. Если разрешённые проверки не устраняют проблему, инструмент направляют на техническую оценку, сохраняя описание воспроизводимости. Его не возвращают в рабочий оборот только потому, что одна из многочисленных попыток случайно завершилась успешно.
Полезный результат разбора — прослеживаемая причина и подтверждённое восстановление комплекта. Замена всего блока без анализа могла бы оставить проблемный наконечник в обращении. Именно компонентный подход уменьшает число ложных диагнозов оборудования.
Практический разбор: график и ручная проверка показывают разное
Сотрудник сравнивает сохранённый график мотора с показанием отдельного ручного инструмента и обнаруживает расхождение. Возникает желание немедленно изменить программную уставку, чтобы цифры совпали. Однако сначала нужно установить, сравниваются ли одинаковые величины и одинаковые условия.
Для разбора фиксируют единицы, режим, подключённый наконечник, тип нагрузки и способ регистрации. Уточняют, является ли значение пиковым, текущим или установленным пределом. Проверяют, предназначен ли использованный измеритель для такой проверки и имеет ли он необходимое техническое подтверждение характеристик. Без этого сравнение остаётся наблюдением, а не заключением о погрешности.
Если вопрос сохраняется, техническая служба выполняет проверку по допустимой методике. Корректировка клинических настроек ради совпадения с неподтверждённым измерением недопустима как способ диагностики. Настройки выбираются по назначению системы, а техническое отклонение исследуется отдельно.
Частые вопросы
Калибровка устраняет износ наконечника?
Она может учитывать характеристики механической цепи в пределах алгоритма, но не восстанавливает повреждённые детали. В инструкции Surgic Pro прямо рассматривается возможность отказа процедуры при чрезмерных механических потерях; в таком случае требуется техническое обслуживание.
Можно ли использовать любой наконечник с тем же отношением передачи?
Совпадение отношения недостаточно. Проверяют перечень совместимых изделий и ограничения функции калибровки для конкретного блока. У разных систем допустимые сочетания различаются.
Уставка на экране — это измеренное значение?
Нет, уставка является заданным параметром. Даже если система показывает текущий момент, его смысл и способ формирования нужно понимать по документации. Не следует смешивать эти данные в отчёте.
Нужно ли повторять процедуру после замены наконечника?
Порядок определяется инструкцией установленной системы. Проверка относится к определённой конфигурации; нельзя автоматически считать, что результат переносится на другой компонент без выполнения требований изготовителя.
Почему нельзя проверять момент просто рукой?
Субъективное ощущение не обеспечивает известной нагрузки и воспроизводимого измерения. Кроме того, импровизированное удержание вращающегося инструмента небезопасно. Для проверки применяют предусмотренную оснастку и методику.
