Что делает система кардиопульмонального нагрузочного тестирования
Кардиопульмональное нагрузочное тестирование, CPET, объединяет оценку газообмена с контролируемой физической нагрузкой и регистрацией физиологических сигналов. Система показывает, как меняются вентиляция, потребление кислорода и выделение CO₂ по мере выполнения работы. Это более сложная задача, чем запись ЭКГ при нагрузке или отдельная спирометрия: важны согласованные во времени данные нескольких каналов.

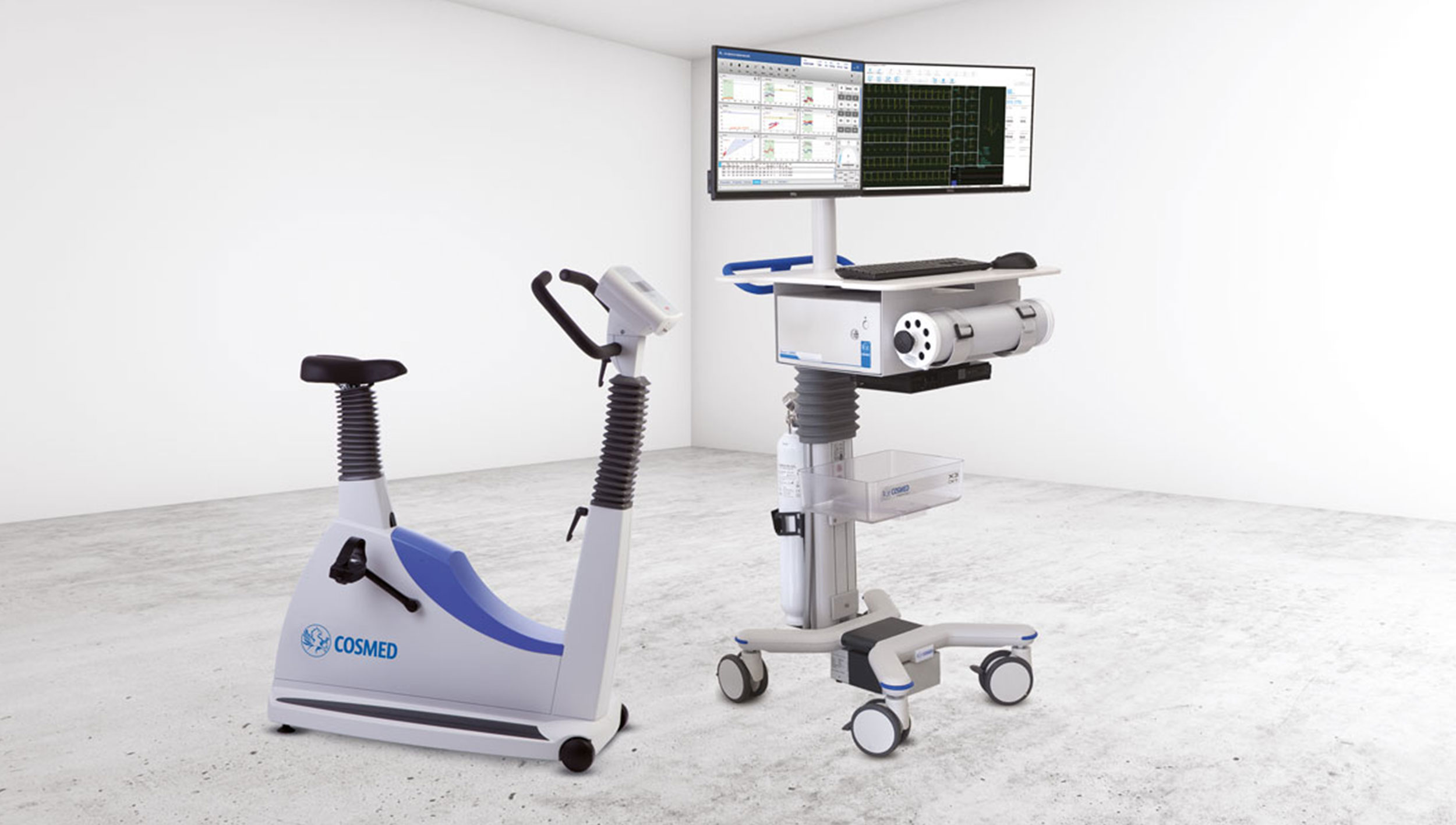

Эргоспирометрический комплекс обычно включает газоанализатор, датчик потока, пациентский интерфейс, нагрузочное устройство и средства мониторинга. В зависимости от конфигурации подключаются ЭКГ, измерение давления и пульсоксиметрия. Наличие каждого прибора по отдельности не гарантирует работоспособности комплекса: нужно обеспечить синхронизацию, передачу событий, управление протоколом и единый отчёт.
Метод используется для исследования функционального ответа на нагрузку, однако отдельный график не устанавливает причину ограничения сам по себе. Интерпретация требует подготовленного специалиста, знания выполненного протокола, качества сигналов и причин завершения теста. Ниже рассматривается измерительная и организационная часть комплекса, без универсальных нагрузочных назначений и порогов прекращения исследования.
Газовый канал: измерение каждого дыхания и смесительная камера
В режиме breath-by-breath система связывает объём каждого дыхания с концентрациями O₂ и CO₂. Это позволяет видеть быстрые изменения, но предъявляет требования к временной характеристике анализаторов и точному согласованию сигналов. Газ проходит по линии к сенсору с задержкой, тогда как поток регистрируется рядом с пациентом. Если их неправильно совместить, концентрация будет отнесена к другому участку дыхательного цикла.
Смесительная камера усредняет состав выдыхаемого газа физически. Такой подход имеет собственную динамику и применимость; он не является автоматически более современным или менее точным. Выбор зависит от исследовательской задачи, диапазона вентиляции и конструкции комплекса. При сравнении систем необходимо знать, каким способом получены показатели и какое усреднение дополнительно применено программой.
И кислородный, и углекислотный каналы требуют предусмотренного контроля. Проверяют не только их показания на известной смеси, но и временной ответ, состояние линии и соответствие конфигурации. Неучтённая замена трубки способна изменить синхронизацию. Программа, которая красиво отображает кривые, не освобождает от проверки измерительного тракта.
Нагрузочное устройство: фактическая работа и команда программы
Велоэргометр задаёт механическую нагрузку при определённых условиях вращения педалей. Беговая дорожка организует движение с заданными скоростью и уклоном. Это разные способы предъявления нагрузки, и полученные показатели не следует безусловно считать взаимозаменяемыми. Выбор устройства связан с задачей исследования, возможностями пациента и принятой методикой.
Команда, отправленная программой, и фактически выполненная работа — не одно и то же. Для эргометра важны точность нагрузки, диапазон допустимого каденса и поведение при выходе из него. Для дорожки — соответствие реальных скорости и уклона заданию. Если программа сохранила очередную ступень, но исполнительное устройство её не реализовало, график газообмена будет сопоставлен с неверной нагрузкой.
При приёмке проверяют не только старт и остановку, но и переходы протокола, связь с компьютером и маркировку событий. Неисправность интерфейса управления может не мешать вращению педалей, но нарушить интерпретацию всего теста. Средства аварийной остановки и организация доступа к пациенту оцениваются как часть рабочего места, а не как декоративные принадлежности.
| Элемент | Заданная величина | Что нужно подтвердить |
|---|---|---|
| Велоэргометр | Мощность нагрузки | Фактическую реализацию и условия каденса |
| Дорожка | Скорость и уклон | Соответствие реального движения заданию |
| Программа протокола | Переходы этапов | Передачу и подтверждение команд |
| Аварийная остановка | Прерывание нагрузки | Доступность и работоспособность |
ЭКГ, пульсоксиметрия и временная шкала
Электрокардиографический канал при нагрузке работает в условиях движения, потоотделения и изменения контакта электродов. Артефакт может влиять на отображаемую частоту и автоматический анализ. Поэтому исходная ЭКГ должна оставаться доступной специалисту; числовое значение ЧСС из усреднённого канала не является полной заменой записи. Подготовка контакта и укладка проводов имеют прямое значение для качества.
Пульсоксиметрия также чувствительна к движению и периферической перфузии. Снижение отображаемой SpO₂ следует рассматривать вместе с качеством пульсового сигнала и клинической ситуацией. Проверка датчика не означает игнорирование возможного физиологического изменения; она помогает отделить достоверный сигнал от помехи. В отчёте полезно сохранять отметки потери сигнала, а не соединять отсутствующие данные гладкой линией.
Все каналы должны относиться к одной временной шкале. Если газообмен, ЭКГ и нагрузка записаны с разным временем, формально красивые графики могут создавать ложные причинные связи. Проверяют синхронизацию старта, переходов нагрузки, отметок симптомов и завершения. При внешнем подключении отдельного монитора особенно важно понимать, как его время согласовано с основным комплексом.
Качество данных и прозрачность вычислений
Газообмен при нагрузке естественно меняется от дыхания к дыханию. Усреднение снижает визуальный шум, но может смещать видимое время быстрых изменений. Поэтому длительность окна и способ сглаживания должны быть понятны при сравнении исследований. Смена настройки отображения не является физиологическим улучшением, даже если линия стала заметно ровнее.
Расчётные отношения, наклоны и автоматически определяемые точки зависят от выбранного интервала и качества исходных данных. Автоматический результат следует рассматривать как помощь квалифицированному анализу. Если участок содержит утечку, ошибку нагрузки или потерю сигнала, математическая обработка не возвращает ему достоверность. Удаление фрагментов и ручная коррекция требуют сохранения исходной записи и причин изменения.
Различают достигнутый пиковый показатель и доказательство максимального физиологического усилия. Самая высокая цифра в сеансе описывает выполненное исследование, но не всегда является универсальной характеристикой предельной способности пациента. Для оценки нужны протокол, причина остановки и совокупность данных. Поэтому отчёт без сведений о ходе теста ограничивает интерпретацию даже при исправном оборудовании.
| Данные | Возможный источник искажения | Проверка |
|---|---|---|
| VO₂ и VCO₂ | Утечка или рассогласование газов | Исходные кривые и события |
| ЧСС | Двигательный артефакт ЭКГ | Просмотр электрокардиограммы |
| SpO₂ | Потеря пульсового сигнала | Качество плетизмограммы |
| Наклон зависимости | Неверно выбранный интервал | Границы анализа |
| Время порога | Сглаживание и задержки | Настройки и синхронизация |
Практический разбор: скачок VO₂ после движения маски
Во время увеличения нагрузки пациент поправляет маску, после чего график VO₂ резко меняется. Одновременно появляются необычные соотношения потоков и газов. Прежде чем связывать событие с физиологическим порогом, проверяют временную связь с движением интерфейса, герметичность и исходные сигналы. Резкое изменение механического контакта может нарушить полноту сбора выдоха.
На записи отмечают событие и оценивают, какой участок остаётся пригодным. Недопустимо произвольно сглаживать скачок до исчезновения проблемы: такой график будет выглядеть лучше, но не станет более достоверным. Если программная обработка исключает дыхания автоматически, специалист должен понимать правило исключения и видеть исходный материал.
После исследования рассматривают размер маски, фиксацию линии и распределение её веса. Трубка, тянущая интерфейс при повороте головы, создаёт повторяющийся технический риск. Исправление организации рабочего места может оказаться важнее замены анализатора. В протоколе сохраняют ограничение участка, чтобы следующий исследователь не принял артефакт за воспроизводимую особенность пациента.
Практический разбор: протокол нагрузки выполнен только на экране
На графике указано последовательное увеличение мощности, но эргометр работал нестабильно из-за потери связи. Если сравнивать VO₂ с записанной командой, можно получить неверное представление об ответе на работу. Разбор начинают с журналов управления, фактической индикации эргометра и отметок оператора. Присутствие ступеней в отчёте подтверждает план, но не обязательно его реализацию.
Проверяют, как система ведёт себя при разрыве соединения: останавливает ли протокол, сохраняет ли последнюю команду, предупреждает ли оператора и отмечает ли событие. Эти сценарии полезно испытать при внедрении в безопасной технической проверке. Не следует впервые узнавать о поведении комплекса во время пациентского исследования.
Итоговый отчёт должен отражать фактически выполненную нагрузку и ограничения. Если восстановить её достоверно нельзя, это нельзя исправить ручным рисованием ожидаемой кривой. Техническое заключение отдельно описывает неисправность связи и необходимые действия, а решение о клинической достаточности теста остаётся за ответственным специалистом.
Выбор комплекса и организация кабинета
Первый критерий — задачи исследования и подходящее нагрузочное устройство. Второй — диапазон и динамика газового канала для ожидаемой вентиляции. Третий — полнота интеграции ЭКГ и других сигналов. Четвёртый — качество пациентского интерфейса и обработка. Пятый — доступ к исходным данным и прозрачность анализа. Шестой — техническая поддержка и программа контроля всего комплекса, включая эргометр.
Кабинет должен обеспечивать наблюдение и доступ к пациенту, безопасное размещение кабелей, работу подготовленного персонала и предусмотренную готовность к нештатным ситуациям. Это не сводится к свободному месту для дорожки. Важны маршруты движения, расположение экрана, возможность оперативно остановить нагрузку и удобство документирования событий без потери наблюдения.
Приёмка включает контроль газов и потока, проверку нагрузки, синхронизации и передачи отчёта. В тестовом сценарии оценивают ошибочный ID, пропуск сигнала, отметку события и повторное открытие исследования. Сохраняют историю обслуживания и изменений программного обеспечения. Готовность комплекса подтверждается согласованной работой каналов, а не количеством логотипов на подключённых устройствах.
| Этап приёмки | Практическая задача | Признак завершения |
|---|---|---|
| Измерительный тракт | Контроль потока и газов | Документированные результаты |
| Управление нагрузкой | Переходы и потеря связи | Понятное поведение системы |
| Мониторинг | Качество ЭКГ и иных каналов | Доступность исходных сигналов |
| Анализ | Отметки и изменение окна | Прослеживаемость обработки |
| Экспорт | Передача полного протокола | Сохранены единицы и ограничения |
Частые вопросы
Эргоспирометрия — это обычная нагрузочная ЭКГ?
Нет. CPET дополнительно регистрирует газообмен и вентиляцию. При этом ЭКГ остаётся самостоятельным каналом, качество которого не подтверждается исправностью газоанализатора.
Какая технология лучше: каждый вдох или смесительная камера?
У способов различаются динамика и условия применения. Выбор определяется задачей, диапазоном вентиляции и валидированной конструкцией комплекса, а не общим превосходством одного названия.
Можно ли анализировать только итоговый автоматический отчёт?
Для сложных и спорных случаев нужны исходные записи, события и условия обработки. Автоматические расчёты помогают специалисту, но не исключают артефакты и ошибки выбора интервала.
Зачем проверять эргометр, если газоанализатор откалиброван?
Газообмен интерпретируют относительно фактически выполненной работы. Ошибка нагрузки и ошибка газового канала независимы; исправность одного не подтверждает другой.
