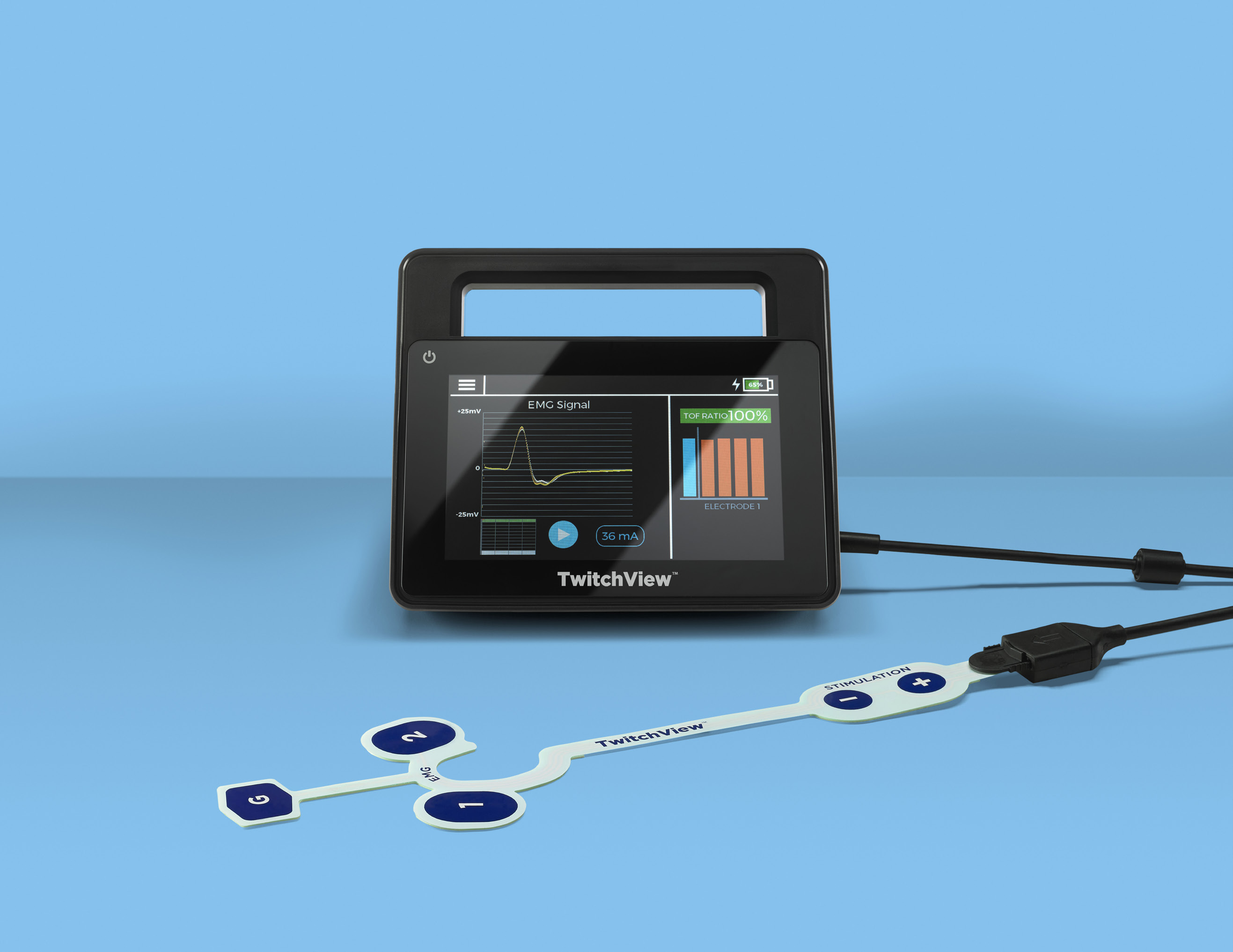

Количественный TOF-монитор оценивает нервно-мышечную передачу по зарегистрированному ответу на стандартизированную электрическую стимуляцию периферического нерва. В электромиографической системе измеряется вызванный электрический ответ мышцы, а не движение конечности и не электрическая активность головного мозга. Прибор помогает получать воспроизводимые численные данные, но их достоверность зависит от расположения электродов, качества контакта, условий стимуляции и распознавания сигнала.
Из чего складывается измерение
Стимулирующая часть создаёт электрический импульс, который должен возбуждать выбранный периферический нерв. Регистрирующие электроды воспринимают суммарный вызванный мышечный потенциал. Усилитель, фильтры и алгоритм выделяют ответ на фоне помех, после чего система рассчитывает амплитудные характеристики и отношения между ответами. Между кнопкой запуска и итоговым процентом находится несколько независимых этапов, каждый из которых может влиять на результат.
Поэтому отсутствие распознанного ответа не равнозначно доказанному отсутствию нервно-мышечной передачи. Возможны плохой контакт, неправильная геометрия электродов, недостаточная эффективность стимуляции или техническая помеха. Монитор должен помогать различать такие ситуации сообщениями о качестве и отображением измерительной информации. Пользователь, в свою очередь, должен понимать, какая часть цепи проверяется конкретным индикатором.
Электромиография не требует свободного механического перемещения мышцы так, как акселеромиография. Это полезно при ограниченном доступе к конечности, однако не устраняет требований к правильному монтажу и сохранности контакта. Закрытая операционным бельём рука не делает электроды нечувствительными к смещению, давлению, влаге или натяжению кабеля.
TOF count и TOF ratio — разные результаты
При train-of-four оценивают ответы на последовательность из четырёх стимулов. TOF count сообщает, сколько ответов распознано: от нуля до четырёх. TOF ratio характеризует отношение четвёртого ответа к первому при наличии пригодных для расчёта ответов. Четыре ответа ещё не означают одинаковую их величину. Именно поэтому визуальный подсчёт сокращений и количественное отношение не являются заменой друг другу.
Если условная амплитуда первого ответа равна 8 единицам, а четвёртого — 6, отношение составляет 0,75, или 75%. Если оба ответа стали вдвое меньше, отношение остаётся таким же, хотя абсолютная величина сигнала изменилась. Этот арифметический пример показывает, почему полезно видеть не только процент, но и качество исходного ответа. Он не задаёт критерий клинического решения.
Когда распознанных ответов меньше четырёх, интерпретация численного отношения ограничена и зависит от логики прибора. Пустое поле, нулевой count, технический отказ и последнее сохранённое значение — разные состояния интерфейса. В экспортируемых данных их нельзя кодировать одним числом без поясняющего статуса.
| Отображаемая информация | Что она означает | Что необходимо уточнить |
|---|---|---|
| TOF count | Количество обнаруженных ответов | Достаточно ли качество стимуляции и регистрации |
| TOF ratio | Отношение четвёртого ответа к первому | Пригодны ли оба сигнала для расчёта |
| Амплитуда EMG | Величина вызванного электрического ответа | Стабильны ли электроды и условия усиления |
| Кривая ответа | Временная форма зарегистрированного потенциала | Отделён ли он от стимула и помех |
| Индикатор контакта | Оценка определённого технического условия | Не подменяет ли пользователь им проверку всей цепи |
| Тренд | Последовательность результатов во времени | Есть ли отметки смены режима и недостоверных измерений |
EMG и AMG: электрический ответ и движение
Акселеромиографический монитор регистрирует ускорение движения, возникающего после стимуляции. Для этого существенны свобода движения, положение и механическое окружение измеряемого сегмента. Электромиографический монитор регистрирует потенциал, поэтому его ключевые условия связаны с электрическим контактом, анатомической геометрией и качеством выделения ответа. Оба подхода количественные, но источники ошибки у них различаются.
Механическое ограничение может существенно менять акселеромиографический ответ без соответствующего изменения нервно-мышечной передачи. В EMG подобная зависимость от движения меньше, но возможны электрические артефакты. Нельзя утверждать, что отсутствие потребности в движении делает метод полностью независимым от положения пациента. Положение влияет на электроды и доступность их контроля.
При сравнении приборов следует фиксировать технологию, регистрируемую мышцу, исходную настройку и алгоритм обработки. Различия чисел между EMG и AMG не следует автоматически объяснять разной глубиной блокады: сначала требуется проверить сопоставимость условий. Исторические записи разных методов должны сохранять обозначение технологии.
Электроды как часть измерительного прибора
Стимулирующие и регистрирующие элементы выполняют разные задачи. Первые должны формировать подходящее электрическое воздействие на нерв, вторые — воспринимать мышечный потенциал с достаточным отношением сигнал/шум. Хороший контакт одного участка не гарантирует корректной работы другого. Поэтому сообщение о подключённом комплекте не всегда означает, что анатомическая установка и регистрируемый ответ оптимальны.
Размер и форма электродного массива должны соответствовать разрешённой группе пациентов и участку применения. Производитель может предлагать отдельные исполнения, которые нельзя заменять произвольным набором стандартных наклеек. Расстояния между элементами, проводящие поверхности и встроенные средства идентификации влияют на работу системы. Совместимость расходного материала нужно проверять по точной модели, а не по внешнему сходству.
Влага, частичное отклеивание, натяжение кабеля и изменение положения могут создавать нестабильный контакт. Если после перемещения меняются амплитуды, следует сохранить время события и оценить техническое состояние. Нельзя просто считать новую амплитуду физиологическим продолжением прежней записи. Для длительного наблюдения важна организация кабеля и возможность контроля электродов в реальной рабочей позиции.
Стартовая регистрация и эффективная стимуляция
Начальная настройка позволяет оценить исходный ответ и подобрать предусмотренные системой параметры регистрации. У разных платформ процедуры различаются: возможны автоматический поиск, выбор канала, оценка контакта и настройка стимула. Принципиально важно различать успешное завершение программного этапа и наличие качественного физиологического ответа.
Эффективность стимуляции зависит не только от заданного тока, но и от длительности импульса, сопротивления цепи и геометрии. Число миллиампер на дисплее нельзя рассматривать отдельно от этих условий. Если ток увеличивается без ожидаемого ответа, причина может быть в контакте или размещении. Самовольное изменение параметров вне инструкции не является способом доказать исправность системы.
Исходная регистрация до изменения нервно-мышечной передачи помогает оценивать качество монтажа и последующие изменения. Если мониторирование начинается позже, следует учитывать ограничения такой стартовой ситуации и предусмотренную производителем логику. Нельзя ретроспективно считать позднюю точку эквивалентом полноценного исходного ответа без соответствующих оснований.
Стимуляционный артефакт и помехи
Электрический стимул сам создаёт выраженный сигнал, который должен быть отделён от последующего мышечного ответа. Алгоритм использует временные окна и фильтрацию, но неправильная геометрия или электрические помехи могут осложнять распознавание. Значение ratio имеет смысл только тогда, когда прибор сравнивает действительные ответы, а не неодинаковые артефакты.
Электрохирургическое оборудование, движение соединителей и внешние электрические воздействия могут влиять на запись. По этой причине автоматическая регистрация не означает, что каждая точка тренда одинаково надёжна. Для анализа важны сообщения о качестве, временные совпадения с работой оборудования и вид исходной кривой, если он доступен.
| Наблюдение | Возможный измерительный вопрос | Что полезно проверить по инструкции |
|---|---|---|
| Нет ответа при сообщении о плохом контакте | Результат ограничен техническим состоянием | Подключение и сохранность электродного массива |
| Скачок после укладки руки | Изменение контакта или геометрии | Фиксацию, натяжение и отметку события |
| Необычная форма EMG | Артефакт стимула или помеха | Качество исходного сигнала и окружение |
| Различие между мышцами | Неодинаковые места и физиологические свойства | Не подменяется ли один участок другим без обозначения |
| Ratio сохранён во время разрыва связи | Возможно отображение устаревшей точки | Время последнего измерения и статус канала |
| Высокая вариабельность без явной причины | Нестабильный сигнал либо реальная динамика | Последовательность точек, сообщения и события |
Отдельно следует отличать TOF от посттетанического счёта и других режимов стимуляции. Они используют иной протокол и дают другую информацию. Число ответов в одном режиме нельзя продолжать на одной шкале как будто это тот же count в другом. Частоту повторения и условия применения определяют по инструкции и клиническому протоколу; свободное переключение ради получения «более красивого числа» искажает смысл наблюдения.
Практический разбор: четыре ответа есть, но этого недостаточно
При визуальной оценке сотрудник отмечает четыре сокращения и считает, что количественный контроль больше ничего не добавит. Однако счёт отвечает только на вопрос о числе распознанных ответов. Если четвёртый ответ заметно отличается от первого, TOF ratio отражает это различие, тогда как запись «четыре» его скрывает.
Для технического разбора полезно сопоставить четыре исходные амплитуды и их качество. Если они малы относительно шума, формально рассчитанное отношение может быть нестабильным. Если сигнал качественный, различие амплитуд является содержательной информацией. Поэтому правильная организация мониторинга сочетает count, ratio и оценку пригодности исходной регистрации.
Практический вывод касается документации: поле «TOF» без указания типа результата неоднозначно. Значение 4 не должно соседствовать с 0,75 в одной колонке без обозначения единиц и режима. В электронной карте необходимы отдельные поля или понятный типизированный формат. Решения о ведении анестезии принимает специалист с учётом актуальных рекомендаций и всей клинической информации.
Практический разбор: изменение после ограничения движения
Во время работы конечность меняет положение и становится менее доступной. При акселеромиографии движение может оказаться механически ограниченным. При EMG механическая свобода не является основным условием регистрации, но монтаж электродов всё равно мог измениться. Поэтому вывод «у нас EMG, положение не имеет значения» был бы ошибочным.
Разбор начинается с фиксации события и технологии. Далее оценивают признаки качества, состояние доступных соединений и характер изменения исходного ответа. Если одновременно изменился контакт, новый участок данных нельзя без оговорки сопоставлять с прежним. Если технические условия сохранены, изменение рассматривают в клиническом контексте, а не объясняют автоматически укладкой.
Организационное решение — планировать размещение датчиков и кабелей до того, как доступ станет ограниченным, и сохранять возможность предусмотренного контроля. Это не требует универсальной схемы для всех операций: важно, чтобы выбранная конфигурация соответствовала инструкции и рабочему процессу. При передаче пациента сведения о технологии и месте регистрации должны сопровождать результат.
Что включить в техническое задание
| Критерий | Содержательный вопрос | Почему это важно |
|---|---|---|
| Метод регистрации | EMG, AMG или другая технология | Разные требования к контакту и движению |
| Расходные элементы | Размеры, разрешённые участки, совместимость | Качество всей измерительной цепи |
| Контроль качества | Контакт, исходная кривая, отклонённые измерения | Отличие отсутствия ответа от технической ошибки |
| Режимы | Раздельное обозначение count, ratio и других протоколов | Правильная интерпретация чисел |
| История | Временные метки, смена режима и начало новой сессии | Сохранение границ наблюдения |
| Интеграция | Экспорт статуса, единиц и времени | Исключение неоднозначных полей |
| Эксплуатация | Питание, очистка, сервисная проверка | Готовность прибора в реальной операционной |
Частые вопросы
TOF оценивает глубину сна?
Нет. Это наблюдение за нервно-мышечной передачей. Электромиографический ответ не заменяет ЭЭГ-мониторинг и не является самостоятельным показателем сознания.
Четыре ответа означают ratio 100%?
Нет. Четыре ответа могут иметь разную амплитуду. Count и ratio описывают разные свойства серии.
Если EMG не требует движения, можно не контролировать руку?
Нет. Сохранность контакта, геометрия электродов и кабель остаются существенными. Ограничение доступа должно учитываться при организации наблюдения.
Можно ли заменить фирменный электрод любым похожим?
Только если такая комбинация разрешена документацией. Форма, размеры и электрические характеристики являются частью измерительной системы.
Достаточно ли сохранить один последний процент?
Для содержательного разбора нужны также время, место регистрации, технология, режим и статус качества. Устаревшее или технически ограниченное значение нельзя выдавать за текущее достоверное измерение.
