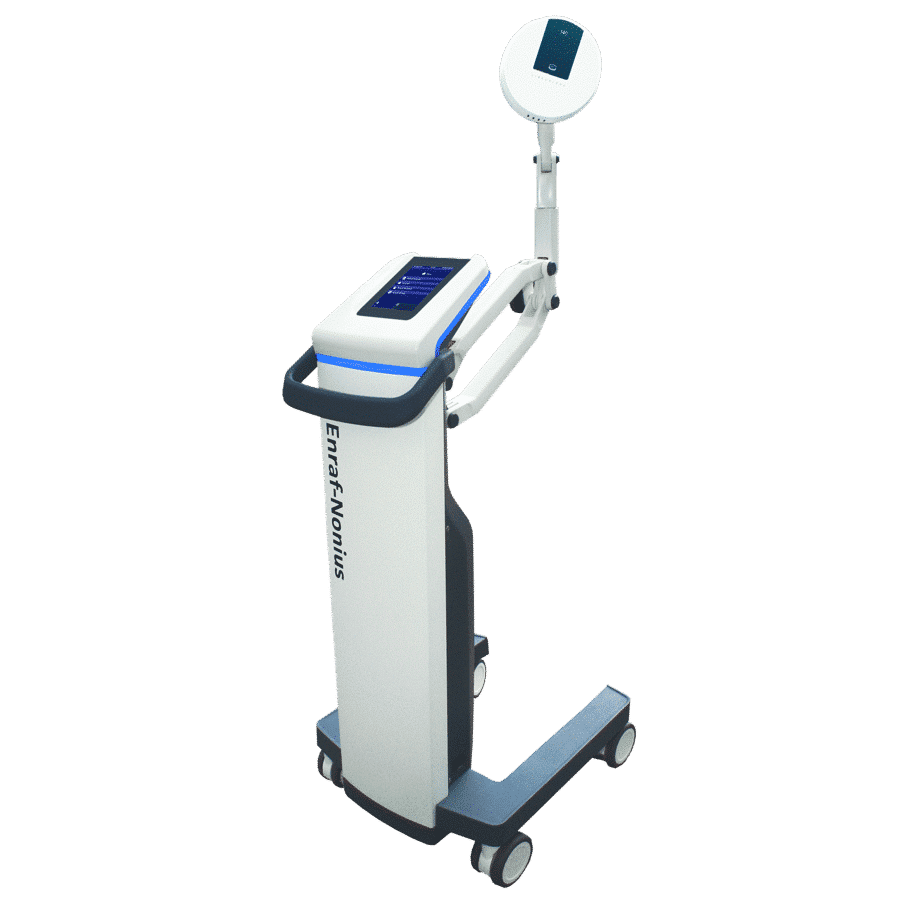

Аппарат коротковолновой диатермии создаёт высокочастотное электромагнитное поле для предусмотренного воздействия на ткани. В отличие от электротерапии с накожными электродами здесь существенную роль играют способ связи с тканями, геометрия аппликатора и распределение поля. Коротковолновая диатермия также отличается от микроволновой терапии и низкочастотной магнитотерапии. Объединение этих методов одним словом «прогревание» скрывает важные инженерные различия.
Устройство и принцип работы
Генератор питает ёмкостную или индуктивную систему сопряжения. В ёмкостной конфигурации значимо электрическое поле между электродами; в индуктивной — токи, возникающие под действием изменяющегося магнитного поля. Поглощение энергии определяется свойствами тканей и распределением поля. В импульсном режиме нужно различать пиковую и среднюю мощность. Наличие пауз не гарантирует отсутствия нагрева: средняя нагрузка зависит от длительности и повторения импульсов.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Ёмкостное сопряжение | Электроды образуют систему, в которой расположение, расстояние и прокладки влияют на поле. Неравномерный зазор или влажный участок способны изменить распределение воздействия. |
| Индуктивное сопряжение | Аппликатор с катушкой формирует изменяющееся магнитное поле. Форма индуктора, рабочая сторона и разрешённое положение определяют область воздействия. |
| Непрерывная и импульсная подача | Режимы отличаются временным распределением мощности. Пиковый выход и средняя мощность должны быть обозначены отдельно, особенно при сравнении разных моделей. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Несущая частота | Частота высокочастотного поля | Отличается от повторения импульсов |
| Средняя мощность | Усреднённая передача энергии во времени | Не равна пиковой мощности импульса |
| Рабочий цикл | Соотношение включения и паузы | Влияет на среднюю нагрузку при одинаковом пике |
| Геометрия аппликатора | Форма и расположение индуктивной или ёмкостной системы | Разные системы нельзя сравнивать только по ваттам |
Критерии выбора
Частота генератора
Уточняют рабочую частоту и допустимые отклонения. Частота несущей не равна частоте повторения импульсов.
Что запросить для проверки: Паспорт генератора.
Сопряжение с тканями
Проверяют тип электродов или индукторов и необходимые прокладки. Разные принадлежности меняют физический способ передачи энергии.
Что запросить для проверки: Комплект аппликаторов.
Мощность и нагрузка
Сравнивают среднюю и пиковую величины в одинаковых условиях. Максимум генератора без указанной нагрузки не описывает реальную рабочую конфигурацию.
Что запросить для проверки: Условия измерения выхода.
Фиксация аппликатора
Шарниры должны устойчиво удерживать положение, не смещаясь при обычных действиях персонала. Повторяемость зазора важна для воспроизводимости.
Что запросить для проверки: Демонстрация позиционирования.
Электромагнитная совместимость
Уточняют расстояния до другой аппаратуры, проводников и имплантированных систем. План помещения рассматривают до установки.
Что запросить для проверки: Требования к рабочей зоне.
Контроль и обслуживание
Проверяют индикацию выхода, состояние кабелей, блокировки и предусмотренную проверку мощности. Самостоятельная переделка кабеля меняет высокочастотную цепь.
Что запросить для проверки: Сервисный регламент.
Пиковая мощность и заполнение
Если генератор работает короткими импульсами, высокая пиковая мощность может сочетаться с меньшей средней. Но для оценки нельзя просто сравнить две цифры из рекламных листков: необходимы длительность, частота повторения и определение мощности. Производитель может указывать выход на стандартной нагрузке, а не непосредственно поглощённую тканями энергию. Эти различия должны быть видимы в техническом задании.
Кабель — часть высокочастотной системы
Внешне обычный провод в такой установке участвует в передаче высокочастотной энергии. Его длина, изоляция и прокладка имеют значение. Скручивание, замена на случайный аналог или повреждение оболочки не относятся к незначительным косметическим дефектам. Приёмка включает осмотр кабелей и демонстрацию предусмотренного размещения, а эксплуатация — соблюдение ограничений производителя.
Практический разбор
В отделении свободно место рядом с диагностической аппаратурой, и туда предлагают установить диатермический комплекс. До закупки инженер проверяет требования к расстояниям и электромагнитной совместимости. Затем персонал оценивает, можно ли фиксировать аппликаторы без пересечения прохода и натяжения кабелей. Если рабочая зона не соответствует инструкции, установка в выбранном месте не становится допустимой из-за компактности корпуса. Решение может потребовать другой планировки, а не другой предустановленной программы.
Ёмкостная геометрия
В ёмкостной системе расположение электродов и расстояние до тела определяют распределение электрического поля. Неровный зазор, влажность и складки меняют локальные условия. Поэтому установка электродов — часть технической воспроизводимости. Оценка только показания мощности не выявляет пространственную неоднородность. Разрешённые прокладки и способы позиционирования следует включать в комплект и обучение.
Индуктивный аппликатор
Катушка создаёт поле определённой формы; экран и конструкция могут влиять на поверхностную нагрузку. Однако нельзя обобщать характеристики одного аппликатора на все индуктивные системы. Уточняют рабочую сторону, расстояние и допустимое расположение. Стойка должна удерживать положение без постепенного опускания. Перемещение пациента и кабеля не должно незаметно менять заданную геометрию.
Средняя мощность в импульсном режиме
Для прямоугольного упрощённого сигнала средняя мощность связана с пиковой и долей активного времени, но реальная спецификация может использовать собственные условия измерения. Поэтому формула не заменяет паспорт. Важны ограничения доступных сочетаний: максимальная амплитуда и максимальная частота не обязательно доступны одновременно. Это следует выяснить до сравнения производительности.
Планирование помещения
Высокочастотная установка требует соблюдения условий электромагнитной совместимости и размещения. Проверяют соседние аппараты, металлические конструкции и проходы. Кабели не должны образовывать случайные конфигурации, отличающиеся от инструкции. При перестановке кабинета условия оценивают повторно. Компактный корпус не означает, что вся необходимая рабочая зона столь же мала.
Приёмка после обслуживания
После ремонта генератора или цепи сопряжения недостаточно убедиться, что экран включается. Проверяют предусмотренный выход, защитные функции и состояние принадлежностей. Испытания выполняет квалифицированный персонал подходящими средствами. Результат сохраняют для сравнения при последующих проверках. Отсутствие жалоб пациента не является методом контроля высокочастотной мощности.
Проверка электромагнитной совместимости рабочего места
Высокочастотный аппарат используют в помещении с другими приборами, кабелями и металлическими предметами. Поэтому оценка не ограничивается исправностью генератора. Нужны расстояния и условия размещения, указанные изготовителем, а также понимание возможного взаимодействия с соседним оборудованием. Перенос аппарата в другое помещение требует повторной проверки обстановки. Нельзя считать обычную мебель, металлическую раму или свёрнутый кабель несущественными деталями без обращения к инструкции. Изменение конфигурации принадлежностей также может менять условия поля.
Индуктивный и ёмкостной способ связи
При индуктивной организации поле формируется катушечной системой; при ёмкостной существенны электроды и электрическое поле между ними. Эти способы отличаются требованиями к расположению и взаимодействию с объектом. Одинаковая мощность генератора не означает одинаковое пространственное распределение воздействия. При выборе сначала определяют, какая технология требуется и какие аппликаторы разрешены. Затем оценивают воспроизводимость их положения, доступность фиксации и возможность контроля пациента. Универсальная формулировка «коротковолновый аппарат» недостаточна для точной спецификации.
Импульсный режим не равнозначен отсутствию нагрева
Средняя передача энергии зависит от пиковых характеристик и временной структуры. Из слова «импульсный» нельзя вывести отсутствие теплового эффекта во всех условиях. Для технического сравнения нужны длительность, частота повторения, рабочий цикл и определение средней мощности. Для клинической интерпретации дополнительно необходимы условия применения и обоснование метода. Маркетинговые обозначения не должны подменять эти параметры. При изменении программы важно понимать, какие величины изменяются автоматически, а какие остаются заданными пользователем.
Что проверить при демонстрации
Специалист показывает установку каждого аппликатора, фиксацию держателя, размещение кабелей, запуск, паузу и окончание программы. Инженер уточняет регламент контроля, доступность сервисной документации и признаки, при которых работа прекращается. Демонстрацию не следует сводить к просмотру меню: ошибки чаще связаны с реальной геометрией рабочего места и принадлежностями. В итоговом акте фиксируют точную конфигурацию, а не только название основного блока.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Условия изменились после перестановки | Расстояния и окружающие металлические объекты | Повторно проверить организацию рабочего места |
| Нагрев кабеля или соединителя | Повреждение, положение, нарушение соединения | Прекратить работу и передать на проверку |
| Программа совпадает, рабочая геометрия нет | Другая принадлежность или расстояние | Восстановить документированную конфигурацию |
Ограничения и безопасность
Риски включают неравномерное локальное нагревание, взаимодействие с металлическими предметами и электронными имплантами, влияние на соседнюю аппаратуру. Влажные ткани и складки могут менять условия сопряжения. Ограничения для пациента и персонала определяются инструкцией и организацией кабинета. Нельзя считать отсутствие выраженного ощущения тепла подтверждением безопасной настройки.
Вопросы и ответы
Импульсная диатермия всегда нетепловая?
Нет. Средняя мощность и условия поглощения определяются совокупностью параметров.
Можно ли заменить индуктор похожим?
Только при подтверждённой совместимости с генератором и разрешённой конфигурации.
Чем отличается от микроволновой терапии?
Рабочим диапазоном частот, системой излучения и распределением поля; это разные технологии.
