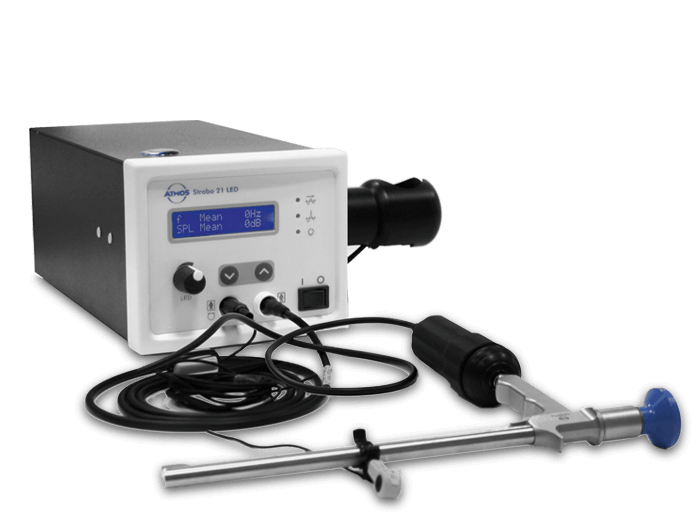

Ларингостробоскопическая система позволяет наблюдать кажущееся замедленное движение голосовых складок при помощи синхронизированного освещения и эндоскопической видеорегистрации. Она объединяет оптику, источник света, датчик голосового сигнала, управляющий блок и запись изображения. Основная задача — сделать доступными для оценки фазы быстрого колебательного процесса, которые невозможно подробно рассмотреть обычным глазом.
Ключевое ограничение метода состоит в том, что замедленная картина формируется из разных последовательных циклов. Это не непрерывная высокоскоростная съёмка одного реального цикла. Для правильной интерпретации необходимо понимать, насколько устойчиво система определяет период и сохраняет синхронизацию. Красивое плавное видео само по себе не доказывает точность реконструкции.
Как возникает эффект замедления
Если освещать периодически движущийся объект в одинаковой фазе повторяющихся циклов, он будет казаться неподвижным. Если фаза последовательных вспышек постепенно изменяется, наблюдатель получает последовательность разных положений, создающую впечатление медленного движения. Именно выборка фаз, а не замедление самой ткани, лежит в основе стробоскопической картины.
Частота вспышек и её связь с голосовым сигналом определяются конструкцией системы. В конкретной реализации могут учитываться частота кадров и пропуск отдельных циклов. Поэтому упрощённое объяснение «одна вспышка на каждый цикл» не следует принимать за универсальную схему всех видеостробоскопов.
Если период меняется, связь между вспышкой и ожидаемой фазой нарушается. Система может временно потерять синхронизацию, пересчитать частоту или создать картину, которая плохо представляет реальную последовательность движений. Это особенно существенно при выраженной нерегулярности фонации. В таком случае ограничение метода должно быть отмечено в оценке записи.
Видимая скорость замедления является параметром представления. Её нельзя считать реальной скоростью движения голосовых складок. Аналогично режим «стоп-кадр» при стробоскопическом освещении отражает выбранную фазовую выборку, а не механическое прекращение колебаний.
Измерение голоса и управление светом
Для синхронизации используют воздушный микрофон либо датчик, воспринимающий колебания через контакт с тканями, в зависимости от системы. Эти варианты имеют разные условия работы и чувствительность к окружающему звуку. Важна не только громкость сигнала, но и возможность устойчиво определить его основную периодичность.
Фоновая речь, шум оборудования и изменение положения микрофона могут затруднять выделение нужного сигнала. Ошибка определения основной частоты иногда связана с преобладанием гармоники. Тогда показанное числовое значение и фазовая выборка требуют проверки, даже если видео остаётся визуально упорядоченным.
Управляющий блок формирует световые импульсы и выбранный фазовый сдвиг. Источник должен быть совместим с эндоскопом и камерой. Совпадение механического разъёма не гарантирует согласованности всей системы: важны оптический тракт, режим освещения, управление и допустимые комбинации устройств.
Для записи голоса и изображения полезна понятная временная связь. Если экспорт сохраняет только видеоряд без звука и параметров, последующий специалист теряет часть контекста. При оценке пригодности системы следует проверять не только качество изображения на живом экране, но и состав сохранённого исследования.
| Узел системы | Его роль | Типичная причина ограничения |
|---|---|---|
| Микрофон или контактный датчик | Получение сигнала для определения периодичности | Шум, нестабильный контакт, изменение положения |
| Алгоритм синхронизации | Выбор момента и фазы освещения | Нерегулярность сигнала или ошибка определения основной частоты |
| Источник света | Кратковременное освещение в выбранной фазе | Несовместимый режим, недостаточная освещённость, оптические потери |
| Эндоскоп и камера | Передача и регистрация изображения | Запотевание, расфокусировка, блики, изменение ракурса |
| Программа записи | Сохранение видео, звука и параметров | Потеря временной связи или неполный экспорт |
| Средства управления | Переключение режимов и документирование | Непонятно, в каком режиме записан конкретный фрагмент |
Постоянный свет, стробоскопия и высокоскоростная съёмка
Постоянное освещение даёт обычное эндоскопическое наблюдение. Оно важно для общей оценки видимой структуры и положения, однако стандартная видеочастота не раскрывает все детали быстрого колебательного цикла. Увеличение разрешения изображения в пикселях не решает ограничение временной дискретизации.
Стробоскопия обеспечивает кажущееся замедление при достаточно пригодной периодичности. Она позволяет рассматривать последовательность выбранных фаз, но не сохраняет непрерывную историю каждого цикла. Изменения от цикла к циклу могут быть усреднены, пропущены или представлены неоднозначно.
Высокоскоростная видеорегистрация записывает множество кадров внутри реальных циклов и потому решает другую техническую задачу. Она требует соответствующей камеры, освещения, объёма хранения и анализа. Наличие HD или 4K в названии обычной системы не означает наличия высокоскоростной регистрации.
Эти способы не следует ранжировать только по красивому изображению. Выбор зависит от вопроса, условий фонации и клинической задачи. Если стробоскопическая реконструкция неустойчива, профессионально значимо признать ограничение, а не увеличивать цифровую резкость до субъективно более убедительной картинки.
| Способ визуализации | Что сохраняется | Что нельзя из него автоматически заключать |
|---|---|---|
| Обычное видео при постоянном свете | Последовательность кадров с обычной временной дискретизацией | Что детально зарегистрирован каждый быстрый цикл |
| Стробоскопическое видео | Фазовая выборка из повторяющихся циклов | Что это непрерывное замедление одного реального цикла |
| Стробоскопическая неподвижная фаза | Вид выбранного положения в повторении | Что ткань действительно неподвижна |
| Высокоскоростное видео | Много кадров внутри фактических циклов | Что любая количественная метрика уже валидирована |
| Цифровое улучшение изображения | Изменённое представление исходных данных | Что восстановлена отсутствующая временная информация |
Качество оптического изображения
Полезный видеоряд требует устойчивого фокуса, достаточного освещения и подходящего ракурса. Блик может закрыть участок слизистой, а запотевание снизить контраст так, что границы движения становятся неопределёнными. Такие ограничения нельзя исправить только последующей разметкой.
Изменение расстояния и угла наблюдения влияет на видимую геометрию. Если сравниваются два исследования, различие изображения может частично отражать другой ракурс. Без пространственной калибровки измерение в пикселях не становится автоматически измерением в миллиметрах.
Тип эндоскопа и условия его использования также влияют на доступную картину. Совместимость камеры, света и эндоскопа должна подтверждаться для конкретной конфигурации. Установка более яркого источника без учёта требований системы не является универсальным способом улучшить исследование.
Важна и устойчивость цветопередачи. Автоматические режимы экспозиции, баланс белого и цифровое усиление могут изменять изображение между фрагментами. Для сравнительной оценки полезно сохранять сведения о режиме и избегать смешивания исходных кадров с обработанными без обозначения различия.
Что означает потеря синхронизации
Потеря синхронизации — это не диагноз. Она может быть обусловлена нерегулярностью голосового сигнала, недостаточным уровнем его регистрации, шумом, положением датчика или технической неисправностью. Причину устанавливают по совокупности данных, а не по одному сообщению программы.
При просмотре полезно сопоставлять видеоряд со звуком, отображаемой частотой и индикаторами качества, если они предусмотрены. Резкий скачок частоты или внезапная смена видимого направления движения требуют внимания. Это может быть следствием изменения фазовой выборки, а не действительного разворота движения ткани.
Неудачный фрагмент следует отличать от пригодного в архиве. Если программа позволяет сохранять несколько попыток, важно выбирать информативную запись с понятными условиями, не удаляя клинически значимый контекст. Нельзя представлять короткий удачный отрывок как доказательство стабильности всего исследования.
Повторяемость оценивают при сопоставимой задаче и технических условиях. Изменение характера фонации, положения эндоскопа или режима света ограничивает прямое сравнение. Документирование условий помогает отделить техническую изменчивость от значимых особенностей наблюдаемого процесса.
Разбор: плавное видео при ошибке определения частоты
Оператор получил плавную замедленную картину, но отображаемая частота резко менялась между двумя близкими значениями. На звуковой записи не было соответствующего очевидного перехода. Это повод проверить работу синхронизации, а не принимать плавность видеоряда за окончательное подтверждение его пригодности.
Проверяют положение и тип датчика, уровень полезного сигнала и наличие постороннего звука. Затем сопоставляют изменения числовой частоты с фрагментами изображения. Возможная регистрация гармоники вместо основной периодичности требует оценки специалистом с учётом конкретного алгоритма устройства.
Если после устранения технической причины показания становятся устойчивее, сохраняют пригодную серию и отмечают ограничение предыдущей. Если нестабильность связана с самой нерегулярностью фонации, её нельзя «исправить» выбором произвольного числа, чтобы получить красивое замедление. Тогда метод имеет ограниченную информативность для данного вопроса.
Организационный вывод: в рабочем протоколе должна присутствовать проверка синхронизации вместе с качеством изображения. Контроль только резкости и яркости оставляет незамеченной ошибку временной реконструкции — именно той функции, ради которой используется стробоскопия.
Разбор: различие двух записей оказалось связано с ракурсом
При сравнении исследований видимая амплитуда движения одной области изменилась. Однако эндоскоп во второй записи располагался под другим углом, а часть изображения была закрыта бликом. Прямое измерение расстояний на экране в такой ситуации не обеспечивает сопоставимого количественного результата.
Сначала проверяют, одинаково ли представлены ориентиры, режимы освещения и условия фонации. Оценивают, достаточно ли хорошо видна интересующая область в обоих фрагментах. Если один видеоряд не позволяет уверенно проследить границу, числовое сравнение следует ограничить, а не компенсировать недостающие данные субъективной разметкой.
При наличии пригодных сопоставимых фрагментов анализ продолжают по принятой методике. В отчёте отдельно указывают технические ограничения. Сам факт наличия двух видеозаписей не делает их эквивалентными для динамического анализа.
Для оснащения это означает важность удобного позиционирования, устойчивой камеры и качественного архива. Возможность быстро находить и одновременно просматривать исходные фрагменты может быть полезнее дополнительного декоративного режима цифрового улучшения, не повышающего сопоставимость.
Архив, экспорт и взаимодействие специалистов
Полноценное исследование включает идентификацию пациента, сторону или анатомическую область по принятой схеме, дату, использованный режим и видеозапись достаточного качества. При наличии голосового канала важно сохранить его временную связь с изображением. Текстовое заключение не должно быть единственным оставшимся результатом сложной визуализации.
При экспорте проверяют разрешение, частоту кадров, наличие звука и совместимость формата с рабочей станцией. Сжатие может уменьшить файл, но при чрезмерной потере деталей затрудняет повторный анализ. Просмотр экспортированного материала необходимо включать в приёмочные испытания, а не ограничиваться демонстрацией на самом аппарате.
Доступ к архиву организуют с учётом конфиденциальности медицинских данных. Для учебного или исследовательского использования требуется соответствующая процедура обезличивания и разрешения. Технически удобная кнопка отправки не определяет допустимость передачи записи.
Выбор ларингостробоскопической системы
В техническом задании сначала описывают требуемые сценарии: обычная эндоскопия, стробоскопическая визуализация, запись голоса, сравнение исследований и экспорт. Затем проверяют совместимость всей цепи. Покупка одного источника света не означает, что существующая камера и программное обеспечение обеспечат нужную функцию.
| Критерий | Что должно быть подтверждено | Практическая проверка |
|---|---|---|
| Синхронизация | Тип датчика и доступная информация о качестве сигнала | Понятность индикации при устойчивом и непригодном сигнале |
| Оптика | Совместимость источника, эндоскопа и камеры | Качество изображения в предусмотренной конфигурации |
| Режимы | Постоянный свет, фазовая фиксация и замедление | Явное обозначение режима в работе и записи |
| Документирование | Видео, звук, параметры и идентификация | Повторный просмотр и экспорт тестового исследования |
| Сопоставление | Доступ к исходным фрагментам и условиям записи | Сравнение без потери контекста |
| Обслуживание | Проверка принадлежностей, света и управляющих соединений | Прослеживаемая процедура после ремонта или замены |
Частые вопросы
Стробоскопия записывает каждый цикл движения?
Нет. Типичная стробоскопическая картина составлена из фаз разных циклов. Для достоверной интерпретации требуется достаточная пригодность периодичности и синхронизации. Высокоскоростная запись решает другую техническую задачу.
Почему складки иногда кажутся движущимися необычно?
Видимое движение зависит от фазовой выборки. При нарушении синхронизации или изменении соотношения частот изображение может вводить в заблуждение. Его оценивают вместе со звуком, показаниями системы и качеством записи.
Можно ли измерять амплитуду в миллиметрах по любому видео?
Нет. Для количественного измерения нужны соответствующая калибровка и методика. Ракурс, расстояние, оптическое увеличение и видимость границы влияют на изображение. Число пикселей само по себе не является физическим размером.
Что важнее: разрешение камеры или синхронизация?
Они решают разные задачи. Пространственное разрешение помогает различать детали, а синхронизация определяет смысл фазовой реконструкции. Резкое изображение при неверной временной выборке остаётся ограниченно пригодным для оценки колебаний.
