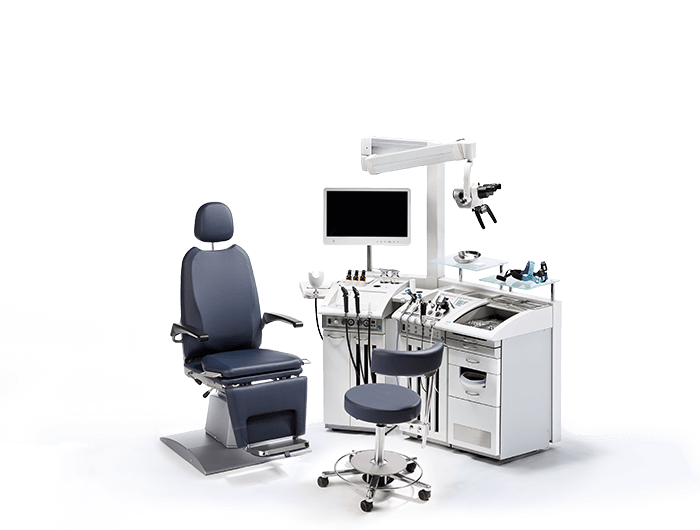

Что такое ЛОР-комбайн
ЛОР-комбайн — рабочая система для оториноларингологического кабинета, объединяющая необходимые диагностические и вспомогательные модули в организованном пространстве. В состав могут входить аспирация, сжатый воздух, промывание, источники света, держатели инструментов, эндоскопическая визуализация и архивирование. Конкретный набор зависит от исполнения. Название «комбайн» не означает, что все перечисленные функции присутствуют в каждом корпусе.
Основная задача такого оснащения — согласовать действия врача, положение пациента, доступ к инструментам и инженерные подключения. Производительность определяется не количеством модулей, а тем, насколько они соответствуют маршруту. Избыточная конфигурация занимает место и усложняет обслуживание, недостаточная вынуждает добавлять отдельные устройства без продуманной организации. Поэтому выбор начинается с перечня процедур и потоков, а не с дизайна мебели.
Функциональный модуль и мебельная часть
В мебельной части размещаются инструменты, принадлежности и рабочие поверхности. Функциональная часть содержит насосы, ёмкости, линии, управление и электрические компоненты. Эти зоны имеют разные требования к доступу и обработке. Наличие закрытого ящика не делает его стерильным хранилищем, а удобный держатель эндоскопа не выполняет обработку. Чистый и использованный инструмент должны иметь различимые маршруты.
Модульная конструкция позволяет адаптировать кабинет, но совместимость модулей нужно проверять заранее. Дополнительный световой блок может требовать питания и интерфейса; камера — монитора, архива и размещения кабелей; промывной модуль — водоснабжения или отдельной ёмкости. Поставка «с возможностью расширения» полезна только при известном перечне допустимых расширений и условиях их установки.
Кресло пациента и кресло врача являются частью рабочего места, хотя могут поставляться отдельно. Важны диапазоны положения, доступ к пациенту и свободное пространство для перемещения. Если комбайн заставляет тянуться через использованный инструмент или менять рабочую позу ради каждой функции, его номинальная компактность не улучшает процесс. Планировку проверяют на полном сценарии приёма.
| Модуль | Функциональная задача | Что уточнить в комплектации |
|---|---|---|
| Аспирация | Удаление жидкости и секрета | Насос, ёмкости, фильтры, линии и защита |
| Сжатый воздух | Работа предусмотренных распылительных устройств | Совместимые насадки и регулирование |
| Промывание | Подача жидкости по назначению модуля | Источник воды, температура, обработка и ограничения |
| Освещение | Подключение эндоскопов или налобного света | Типы разъёмов и разрешённые комбинации |
| Визуализация | Камера, монитор и запись | Разрешение, обработка, лицензии и архив |
| Инструментальная зона | Хранение и доступ | Разделение чистого и использованного маршрута |
Аспирационная система
Аспирационный тракт включает источник разрежения, регулятор, ёмкость, защитные элементы и пациентскую линию. Производительность насоса и предельное разрежение описывают разные характеристики. Реальный поток зависит от сопротивления линии и содержимого. Большая паспортная производительность не означает, что любой наконечник будет работать одинаково. Для кабинета важны управляемость, шум, доступность очистки и устойчивость работы в типичном режиме.
Защита от переполнения и фильтрация должны соответствовать конструкции. Заполненная ёмкость, заблокированный фильтр или перегиб линии могут ухудшить работу при исправном насосе. Порядок замены и удаления содержимого должен быть понятен персоналу. Автоматическое опорожнение, если оно предусмотрено, требует собственных подключений и контроля; оно не устраняет необходимость обработки и обслуживания.
Одноразовые и многоразовые системы сбора имеют разные рабочие маршруты. Сравнение должно учитывать совместимость держателей, соединений и защитных элементов. Нельзя выбирать ёмкость только по объёму или внешнему сходству. При переходе на другую систему сбора проверяют всю цепочку, включая доступ к расходникам и правила обращения после использования.
Вода, промывание и температурные модули
Промывная система может использовать автономную ёмкость или подключение к водопроводу. Эти варианты различаются требованиями к помещению, обработке и непрерывности работы. Наличие встроенного нагрева не делает воду автоматически пригодной для любой процедуры. Качество воды, очистка, обслуживание и назначение должны соответствовать инструкции и локальному процессу. Застойные участки и длительные перерывы требуют предусмотренных действий.
Модуль промывания и устройство калорической стимуляции не следует считать одним и тем же только потому, что оба подают воду или воздух. Их назначение, температурное управление и контроль различаются. Если планируется вестибулярная диагностика, требуется соответствующая конфигурация и методика. Перечень функций в общей брошюре нужно сопоставлять с конкретными артикулами поставки.
Инженерные подключения планируют до установки. Проверяют доступ к воде, сливу, электропитанию и сервисным зонам. Плохая доступность запорных элементов или соединений осложняет обслуживание. Размещение трубок и кабелей не должно создавать помех перемещению кресла и персонала. Монтаж является частью проекта кабинета, а не последним действием после доставки мебели.
| Условие кабинета | Что оно меняет | Что согласовать заранее |
|---|---|---|
| Автономная ёмкость | Заполнение, запас и обработку | Порядок подготовки и допустимую жидкость |
| Водопроводное подключение | Инженерную инфраструктуру | Требования к воде, соединениям и обслуживанию |
| Автоматическое удаление содержимого | Маршрут аспирационного тракта | Слив, защиту и регламент |
| Эндоскопическая камера | Информационную и кабельную схему | Монитор, архив и размещение |
| Работа с лежачим пациентом | Геометрию рабочего места | Доступ и мобильность оборудования |
| Несколько пользователей | Настройки и организацию хранения | Понятные правила передачи рабочего места |
Свет и эндоскопическая визуализация
Источник света, световод и эндоскоп образуют оптическую цепь. Механически подходящий разъём не подтверждает безопасную и эффективную комбинацию. Необходимо учитывать разрешённые изделия, тепловые условия и состояние торцов. Повреждённый световод может ухудшать изображение и создавать нежелательное локальное воздействие. Осмотр и обращение с оптическими компонентами выполняются по их собственным инструкциям.
Камера и монитор должны обеспечивать согласованное изображение. Баланс белого, экспозиция, резкость и цифровая обработка влияют на цвет и детали. Автоматические настройки полезны, но не заменяют проверки перед документированием. При сравнении исследований желательно понимать, менялась ли конфигурация. Архив должен сохранять сторону, область и идентификатор пациента, а не просто папку с видеороликами.
Подключение к сети требует проверки безопасности данных и маршрута записи. Если камера работает, но материал не сохраняется или привязывается к неверной записи, система не выполняет задачу документирования. Приёмка должна включать создание тестового исследования, запись, экспорт и повторное открытие на рабочем месте врача. Наличие HDMI или USB не является доказательством медицинской интеграции.
Инструментальный маршрут и обработка
Разделение чистых и использованных принадлежностей должно быть очевидным в реальной работе. Ящики и держатели организуют доступ, но не заменяют установленный процесс очистки, дезинфекции и стерилизации. Эндоскоп может иметь особые требования, отличные от металлического инструмента. Комбайн следует выбирать так, чтобы мебель и расположение ёмкостей поддерживали правильный маршрут, а не создавали соблазн временно смешивать потоки.
Поверхности должны быть доступны для обработки, а используемые средства — совместимы с материалами. Щели вокруг панелей, несъёмные держатели и сложные стыки увеличивают трудоёмкость. Однако максимальная герметичность корпуса не отменяет необходимости доступа к обслуживаемым узлам. Требуется баланс: пользовательская очистка снаружи и безопасный сервисный доступ внутри.
План снабжения включает аспирационные линии, фильтры, ёмкости, насадки и другие расходники. Непредусмотренная замена может нарушить работу или обработку. При закупке полезно составить карту: какой модуль от какого расходника зависит и что происходит при его отсутствии. Это позволяет оценить реальную непрерывность кабинета, а не только гарантийный срок основного корпуса.
Практический разбор: новый комбайн замедлил приём
После установки более оснащённой системы врач стал чаще менять положение и искать принадлежности. Причина может заключаться в планировке: используемые постоянно модули оказались далеко, а редко нужные заняли центральную зону. Анализируют последовательность обычного приёма, пути рук, положение пациента и маршруты инструмента. Не следует добавлять ещё один стол, пока не понятна причина неудобства.
Затем проверяют, какие элементы допускают перестановку изготовителем. Изменение расположения не должно нарушать сервисный доступ, прокладку линий и обработку. Для нескольких врачей ищут согласованную организацию, а индивидуальные принадлежности размещают так, чтобы смена пользователя не требовала полной переделки. Итог оценивают на полном цикле, включая уборку после пациента.
Такой разбор показывает, что эргономика является измеряемой частью проекта. Количество действий, пересечения потоков и неудобные перемещения можно наблюдать и исправлять. Красивый внешний вид и большое число модулей не компенсируют нарушение последовательности работы.
Критерии выбора и приёмка
Ключевые критерии — перечень процедур, состав функциональных модулей, инженерная готовность, инструментальный маршрут, визуализация и обслуживание. Каждый пункт связывают с конкретной задачей. Вместо требования «максимальная комплектация» описывают нужные функции и интерфейсы. Это позволяет сравнить системы по пригодности, а не по длине списка опций.
| Проверка | Практическое действие | Результат |
|---|---|---|
| Планировка | Полный сценарий приёма | Удобный доступ и отсутствие пересечения потоков |
| Аспирация | Штатный тест и смена ёмкости | Понятная работа и обслуживание |
| Промывание | Проверка предусмотренного режима | Соответствие подключения и инструкции |
| Визуализация | Запись и открытие тестового материала | Корректная идентификация и качество |
| Обработка | Демонстрация доступных поверхностей | Совместимые средства и маршрут деталей |
| Сервис | Доступ к обслуживаемым узлам | Регламент и ответственность исполнителей |
Доступность сервисных зон
При согласовании планировки отмечают, какие панели открываются для обслуживания и сколько пространства для этого требуется. Если комбайн установлен вплотную к неподвижной мебели, обычная замена фильтра или проверка соединения может превратиться в демонтаж всего рабочего места. Сервисный доступ не должен пересекаться с хранением чистого инструмента. Эти требования полезно включить в схему кабинета до доставки оборудования.
Частые вопросы
Любой ЛОР-комбайн содержит эндоскопическую камеру?
Нет. Камера, монитор, свет и архив могут быть отдельными модулями. Проверять нужно конкретную спецификацию.
Держатель эндоскопа обрабатывает его?
Сам по себе — нет. Хранение и обработка являются разными функциями. Режим определяется инструкцией эндоскопа и принятой системой обработки.
Можно обойтись без проектирования подключений?
Даже автономные системы требуют электропитания, пространства и сервисного доступа. Для воды и слива требования ещё существеннее. Их согласуют до поставки.
Как понять, нужна ли максимальная комплектация?
Сопоставить каждую опцию с реальным маршрутом. Неиспользуемый модуль добавляет обслуживание, а отсутствующий необходимый — разрывает процесс. Оптимальная конфигурация определяется задачами кабинета.
