Что такое манометрия высокого разрешения
Манометрия высокого разрешения, или HRM, — метод одновременной регистрации давления во множестве близко расположенных точек. В гастроэнтерологии такая система позволяет представить пространственно-временную картину моторики исследуемого отдела. Катетер, измерительный блок и программа формируют карту давления, которую специалист анализирует вместе с протоколом и клинической задачей.
Высокое разрешение здесь прежде всего связано с пространственной детализацией измерения. Оно не означает фотографическое изображение тканей и не является аналогом эндоскопии. Цветная карта представляет значения давления в координатах положения и времени. Её информативность зависит от качества исходных каналов, положения катетера и соблюдения методики.
Пищеводная, аноректальная и другие манометрические конфигурации имеют разные катетеры и задачи. Общая платформа может поддерживать несколько направлений, но наличие программы не гарантирует наличие всех нужных принадлежностей. Для выбора важно определить конкретное исследование и согласовать полный комплект, а не заказывать абстрактную «универсальную манометрию».
От датчика к цветной карте
Каждый измерительный канал регистрирует давление в предусмотренной позиции. Программа сопоставляет каналы с координатами и строит отображение во времени. Цвет кодирует величину по выбранной шкале. Изменение масштаба может менять визуальное впечатление, не изменяя исходные данные. Поэтому интерпретация требует понимания шкалы, а не оценки яркости изображения.
Между дискретными точками программа формирует графическое представление. Плавность цветового перехода не означает, что давление непосредственно измерено в каждой видимой точке. Количество, расстояние и характеристики датчиков определяют реальное пространственное измерение. Интерполяция делает карту удобной, но не заменяет отсутствующий канал.
Временное разрешение также важно. Недостаточно указать только число датчиков: необходимо понимать частоту регистрации, обработку и пригодность системы к выбранному исследованию. Сравнение разных платформ по одной характеристике может скрыть различия в катетерах, диапазоне, динамике и алгоритме расчёта.
Для воспроизводимости сохраняют исходные сигналы и метаданные. Отдельная картинка карты не позволяет повторно проверить положение маркеров, исключённые интервалы и работу отдельных каналов. Экспорт изображения полезен для отчёта, но не должен быть единственным доступным представлением исследования.
| Понятие | Что означает | С чем его не следует путать |
|---|---|---|
| Пространственное разрешение | Детализацию измерения вдоль катетера | Разрешение монитора в пикселях |
| Временное разрешение | Детализацию сигнала во времени | Скорость просмотра готовой записи |
| Карта давления | Графическое кодирование измерений | Фотографию анатомических структур |
| Цветовая шкала | Соответствие цвета величине | Самостоятельный диагностический критерий |
| Импедансный канал | Дополнительную оценку электрических свойств содержимого | Ещё один датчик давления |
| Автоматическая классификация | Результат алгоритма при заданных условиях | Независимое заключение без проверки протокола |
Твердотельные и перфузионные системы
Твердотельные катетеры содержат чувствительные элементы, связанные с измерительным блоком. Перфузионная система использует каналы жидкости и внешнее измерение давления в соответствующей схеме. Эти конструкции различаются подготовкой, обращением и техническим контролем. Нельзя считать их полностью идентичными только потому, что обе выводят цветную карту.
Для перфузионного варианта важны предусмотренная жидкостная система, заполнение, соединения и отсутствие нежелательных нарушений передачи давления. Для твердотельного — состояние чувствительных элементов, допустимые изгибы и предусмотренная компенсация влияний. Конкретные процедуры определяются инструкцией катетера и платформы.

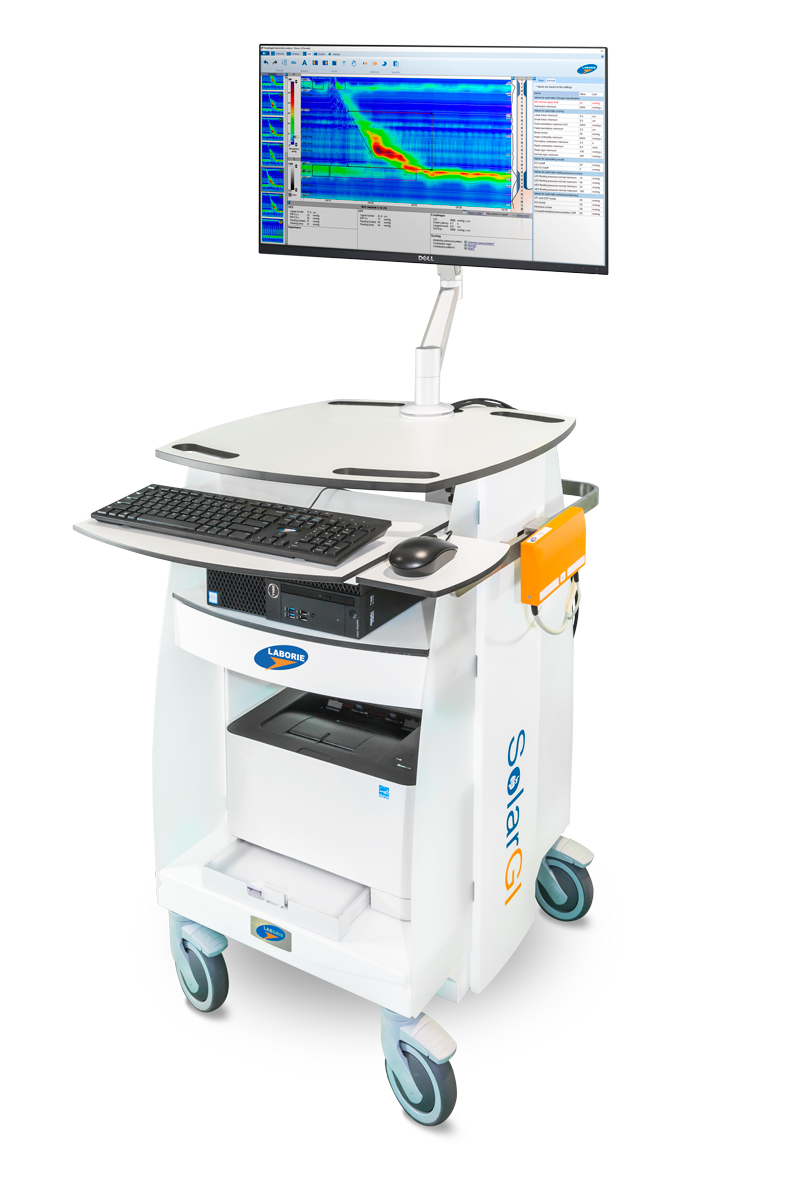

Встречаются и другие технологии передачи давления. Например, документация Laborie Solar GI описывает различные варианты катетеров и дополнительные конфигурации. Это показывает модульность платформы, но не позволяет переносить характеристики одного катетера на другой. Поставку оценивают по фактическому артикулу и назначению.
Различия конструкций могут влиять на применимые нормативные данные. Рекомендации BSG обращают внимание на зависимость норм HRM от производителя и катетера. Следовательно, замена катетера требует проверки не только разъёма, но и методической совместимости используемых расчётов и референсов.
Калибровка, ноль и пригодность каналов
Калибровка и установка исходного уровня выполняются по предусмотренной процедуре. Эти операции имеют смысл только при соблюдении условий. Нельзя считать любой результат автоматического теста подтверждением корректности, если катетер подготовлен неправильно или выбран не тот профиль. Проверка конфигурации предшествует интерпретации графиков.
Канал может иметь смещение, шум, отсутствие реакции или другой дефект. Для оценки пригодности используют инструкции и предусмотренные тесты. Не следует скрывать проблемный канал только ради ровной карты. Если программное исключение разрешено, его последствия для исследования должны быть понятны и отражены в анализе.
Температурные и механические влияния учитываются в соответствии с конкретной технологией. Перенос катетера между средами может иметь значение для исходного уровня. Универсальная последовательность компенсации для всех платформ некорректна. В рабочей инструкции учреждения должны быть указаны действия именно для используемой системы.
Регулярно повторяющееся расхождение одного канала требует технического разбора. Полезны записи до и после предусмотренной проверки, артикул, история обработки и условия появления. По одному необычному клиническому паттерну нельзя заключить, что датчик неисправен; нужен анализ измерительной цепи.
Положение катетера и протокол исследования
Измерения имеют пространственный смысл только при правильном положении катетера. Видимый участок высокого давления не автоматически подтверждает, что все необходимые зоны охвачены. Специалист оценивает позиционирование по предусмотренной методике и следит за изменениями в ходе исследования. Смещение может изменить карту без изменения моторики.
Положение тела и выполняемые пробы относятся к протоколу, а не к второстепенным примечаниям. Сравнение результатов требует учёта условий получения данных. Если часть протокола не выполнена, автоматический итоговый расчёт не восполняет недостающие измерения. Ограничение необходимо сохранить в заключении.
Классификации и алгоритмы относятся к определённым методическим условиям. Поддержка конкретной версии в программе не означает, что любое исследование автоматически соответствует ей. При обновлении ПО проверяют изменившиеся расчёты, протоколы и требования к обучению. Пользователь должен понимать, какая версия применялась к сохранённому исследованию.
Дополнительный импеданс может расширять описание движения содержимого, но это отдельный канал информации. Его отсутствие не компенсируется цветовой детализацией давления. При заказе HRIM важно явно указать необходимые катетеры и программную поддержку, а не предполагать наличие функции по названию HRM.
| Условие | Почему влияет на результат | Что сохранять в протоколе |
|---|---|---|
| Тип катетера | Определяет измерительную конструкцию и применимые данные | Модель, артикул и конфигурацию |
| Положение | Связывает каналы с исследуемыми зонами | Подтверждение и значимые изменения |
| Положение тела | Является частью методики | Фактические условия этапов |
| Выполненные пробы | Определяют полноту исследования | Какие этапы выполнены и какие ограничены |
| Качество каналов | Влияет на карту и расчёты | Дефекты и разрешённые исключения |
| Версия анализа | Определяет применённый алгоритм | ПО, настройки и сохранённые изменения |
Автоматический расчёт и экспертное чтение
Программное обеспечение облегчает выделение событий, размещение маркеров и расчёт показателей. Однако специалист проверяет, соответствует ли разметка реальному сигналу и выполненному протоколу. Ошибка границы или включение артефакта может изменить итоговую величину, даже когда формула выполнена математически правильно.
Числовой показатель нельзя интерпретировать вне условий измерения. Для сравнения нужны одинаково определённые параметры и подходящие референсы. Порог из статьи о другой платформе не следует механически переносить в локальную программу. Клиническая оценка объединяет симптомы, другие данные и качество самого исследования.
Цветная топография особенно удобна для распознавания пространственных паттернов, но визуальная выразительность может создавать ложное ощущение однозначности. Полезно сопоставлять карту с исходными каналами и временными отметками. Это помогает обнаружить техническое событие, которое иначе выглядит как физиологическое изменение.
При экспертном пересмотре сохраняют исходную и итоговую разметку в предусмотренном формате. Если изменены интервалы или маркеры, должно быть возможно понять причину. Такая прослеживаемость полезна для обучения и контроля качества, не превращая автоматическую классификацию в окончательный ответ без участия врача.
Обработка катетеров и организация потока
Многоразовый катетер требует разрешённой обработки и контроля ресурса. Чувствительные элементы могут быть уязвимы к механическим и химическим воздействиям. Сходство с обычным зондом не разрешает применять произвольный цикл. Одноразовое исполнение, если оно предусмотрено, имеет другой маршрут обращения.
Время обработки и число катетеров влияют на пропускную способность кабинета. Расчёт только по длительности записи недооценивает подготовку, очистку, проверку, анализ и документирование. Для устойчивой работы нужен запас, соответствующий реальному маршруту, а не только теоретическому числу исследований в час.
После обработки проверяют предусмотренные признаки пригодности и целостности соединений. Изделие с сомнительным статусом не должно смешиваться с готовыми комплектами. Прослеживаемость конкретного катетера помогает выявить повторяющиеся проблемы и вовремя отделить технический дефект от вариаций физиологических данных.
Разбор: новая программа изменила итоговую классификацию
Учебная ситуация: исходная запись не менялась, но после обновления получен другой автоматический итог. Это не доказывает изменение состояния пациента. Сравнивают версии алгоритма, настройки, маркеры и методические условия. Для корректного пересмотра нужен исходный файл, а не только старый PDF.
Организационное решение — документировать версию анализа и обучить пользователей существенным изменениям. Если архив автоматически пересчитывается, это должно быть известно. Исторические результаты нельзя без пояснения подменять новыми расчётами, сохраняя видимость полностью одинаковой методики.
Разбор: один канал создаёт вертикальную полосу
Вторая ситуация: на карте постоянно выделяется узкая полоса, не согласующаяся с соседними каналами. Возможен технический артефакт, но диагноз неисправности не ставят по внешнему виду. Проверяют исходный канал, подготовку и разрешённые тесты. Положение и физиологический контекст также учитываются.
Если дефект подтверждён, оценивают допустимость исследования по инструкции и методике. Скрыть полосу изменением цветовой шкалы — значит изменить отображение, а не восстановить измерение. Врач должен знать о влиянии дефекта на вывод; сервис получает технические сведения для проверки катетера и блока.
| Наблюдение | Проверяемая причина | Нежелательная реакция |
|---|---|---|
| Постоянная полоса одного канала | Сигнал, подготовка и состояние измерительного пути | Скрыть цветом без оценки пригодности |
| Изменение карты после движения | Положение катетера и событие протокола | Считать любое изменение моторным нарушением |
| Различие расчёта после обновления | Алгоритм, маркеры и настройки | Объяснять различие только состоянием пациента |
| Необычный исходный уровень | Подготовка и предусмотренные компенсации | Произвольно обнулить во время анализа |
| Неполный протокол | Фактически выполненные этапы | Выдать полный автоматический вывод без ограничений |
| Повторный дефект одного катетера | История обработки, ресурс и контроль | Менять вывод исследования вместо технического разбора |
Как выбирать систему HRM
Начинают с исследуемого отдела и протокола, затем согласуют технологию катетера, число и расположение каналов. Далее оценивают подготовку, контроль качества, программные расчёты, архив и обработку. Для расширения на другое направление проверяют полный перечень дополнительных компонентов, а не только доступность пункта меню.
Демонстрация должна включать исходные сигналы, разметку, повторное открытие исследования и понятный отчёт. Важно увидеть не только красивую карту, но и работу с артефактом и неполным протоколом. Именно эти ситуации показывают, насколько система помогает специалисту сохранять достоверность результата.
HRM заменяет эндоскопию?
Нет. Манометрия измеряет давление и характеризует функциональные процессы; эндоскопия решает другие диагностические задачи. Их место определяется клиническим маршрутом.
Можно ли сравнивать нормы разных катетеров напрямую?
Не всегда. Применимость зависит от платформы, катетера и методики. Перед переносом референсов нужна проверка их соответствия.
Зачем хранить исходную запись?
Она позволяет проверить каналы, разметку и пересчитать показатели при экспертном пересмотре. Готовая картинка не содержит всех необходимых сведений.
Что даёт добавление импеданса?
Оно предоставляет дополнительную информацию об изменении электрических свойств содержимого и его движении. Это отдельная измерительная возможность, требующая совместимой конфигурации.
