Мембранный оксигенатор: газоперенос, перепад давления и сопоставление рабочих кривых

Мембранный оксигенатор как отдельный функциональный узел

Мембранный оксигенатор обеспечивает обмен кислорода и углекислого газа между кровью и газовой средой через разделяющую мембрану. Он работает внутри экстракорпорального контура, но его характеристики нельзя отождествлять с возможностями всей системы ЭКМО. Насос создаёт движение крови, магистрали и канюли определяют часть гидравлического сопротивления, а оксигенатор отвечает за газоперенос в пределах предусмотренной конструкции. В интегрированном модуле несколько функций объединены в одном корпусе, однако анализировать их необходимо раздельно.

Для врача и медицинского инженера особенно важно различать три вопроса: какой поток допускает изделие, сколько газа оно переносит при заданных условиях и какой перепад давления возникает на кровяном тракте. Ответ на один вопрос не заменяет остальные. Большой допустимый расход крови не является доказательством достаточного переноса кислорода во всех клинических ситуациях. Низкое сопротивление также не описывает способность мембраны удалять углекислый газ.

Здесь рассматривается техническое чтение характеристик, а не подбор лечебных настроек. Применимость конкретного изделия, продолжительность использования и допустимую конфигурацию определяют по действующей инструкции для соответствующей страны и исполнения. Например, американская инструкция HLS Set Advanced G-660 относится к конкретному назначению кардиопульмонального обхода; её ограничения нельзя автоматически переносить на любую международную комплектацию ЭКМО.

Как устроен путь переноса газа

В полуволоконном оксигенаторе кровь и газ движутся по разным пространствам. Мембранная поверхность создаёт большую площадь контакта без прямого смешивания сред. Газообмен зависит от градиентов парциального давления и сопротивления переносу. Важны не только свойства полимера, но и распределение потоков, состояние поверхности, температура и состав крови на входе. Поэтому одна площадь мембраны не служит универсальным показателем эффективности.

Газ, прошедший через аппарат, и кровь, покидающая его, характеризуют разные стороны процесса. Измерение кислорода после оксигенатора показывает состояние выходной крови, но само по себе не определяет количество кислорода, добавленного за минуту. Для этого нужно учитывать поток и изменение содержания кислорода между входом и выходом. Аналогично оценка удаления CO₂ требует понимания, какие величины и каким методом измерялись.

Кровь, уже относительно хорошо насыщенная кислородом на входе, может получить меньше дополнительного кислорода, чем кровь с иными исходными характеристиками. Это не обязательно означает худшее устройство. Сравнение без входных условий смешивает свойства аппарата с условиями испытания. В клиническом контуре к этому добавляются особенности возврата крови и циркуляции пациента, которые вообще не входят в паспортную кривую отдельного модуля.

Какие параметры нельзя путать

Кривая газопереноса: сначала условия, затем числа

График обычно связывает перенос газа с расходом крови. Перед сравнением двух линий проверяют единицы осей, состав газа, соотношение газового и кровяного потоков, температуру, входную насыщенность, гемоглобин и метод испытания. Если часть условий не указана, корректнее запросить их, чем достраивать предположениями. Одинаковая подпись «O₂ transfer» ещё не гарантирует сопоставимость двух изображений из разных презентаций.

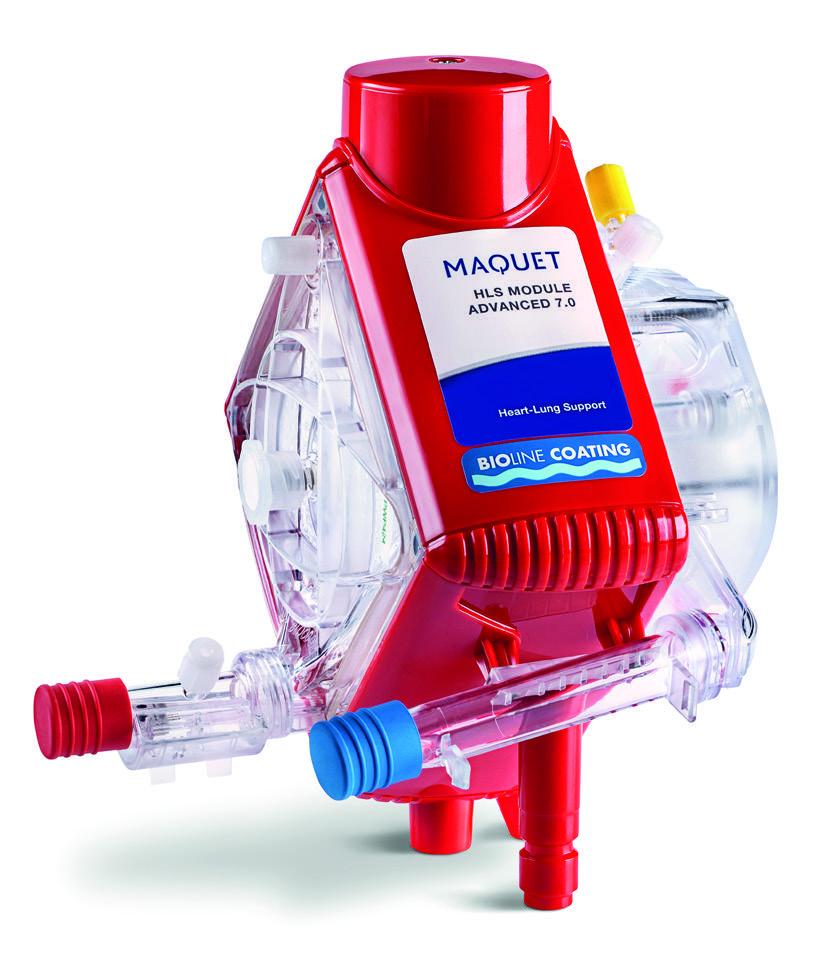

В инструкции HLS Set Advanced приведены отдельные графики для газопереноса, гидравлических характеристик и теплообмена. В частности, у газовых кривых обозначены температура 37 °C и соотношение газового и кровяного потоков 1:1. Это условия представления данных, а не универсальное назначение для пациента. Их ценность состоит в воспроизводимости сравнения; превращать подпись под стендовым графиком в клинический протокол неправильно.

Считывание точки с графика имеет собственную неопределённость. Толщина линии, масштаб и качество PDF ограничивают точность. Если для технического задания нужна конкретная величина, запрашивают числовые данные или подтверждённый диапазон, а не записывают лишние десятичные знаки из приблизительного визуального чтения. Результат желательно сопровождать указанием расхода и испытательных условий.

Отдельно оценивают рабочий участок, который соответствует предполагаемым задачам учреждения. Максимальная точка справа на графике редко описывает весь диапазон. Две конструкции могут менять взаимное положение при разных расходах. Требование «выбрать самый высокий максимум» способно скрыть различия в зоне, где оборудование фактически будет использоваться.

Содержание кислорода и парциальное давление

Парциальное давление кислорода отражает растворённую составляющую и условия равновесия, тогда как основная часть кислорода крови связана с гемоглобином. Поэтому высокое выходное PO₂ не является самостоятельной мерой общего кислородного транспорта. Для технического анализа важна разность содержания кислорода между входом и выходом, а не только разность парциальных давлений.

В упрощённой записи перенос O₂ равен расходу крови, умноженному на разность содержания кислорода после и до оксигенатора. Размерности должны совпадать: если содержание выражено в миллилитрах кислорода на децилитр крови, расход необходимо привести к децилитрам за минуту. Такая запись объясняет физический смысл величины, но не заменяет валидированный метод расчёта и лабораторные измерения.

Нельзя подставлять в это выражение проценты сатурации вместо содержания кислорода и ожидать результат в миллилитрах за минуту. Проценты не содержат информации о количестве гемоглобина. По той же причине сравнение двух проб, взятых в разное время и при изменившемся режиме, способно создать ложную разницу. Для технически осмысленного анализа нужны согласованные точки, время и условия отбора.

Газовый тракт и удаление углекислого газа

Расход продувочного газа и его состав — разные параметры. Изменение одного не следует автоматически описывать как изменение другого. Газовый тракт включает источник, регуляторы, соединения, вход и выход модуля; препятствие на любом участке может нарушить условия работы. При оценке проблемы важно различать заданное значение, фактическую доставку и состояние выходного пути.

Удаление CO₂ зависит от газовой и кровяной сторон, а также от концентрации на входе. Увеличение одного потока не означает неограниченного линейного роста эффективности: система имеет конструктивные и физические ограничения. Стендовая линия показывает поведение при определённых условиях, а не гарантирует одинаковую реакцию в любом контуре. Интерпретация клинических изменений остаётся задачей подготовленной команды.

Техническая проверка должна сохранять последовательность наблюдений. Сначала фиксируют данные, положение соединений, сообщения системы и состояние источника газа, затем действуют по инструкции и клиническому протоколу. Самовольное перекрытие выходов, продувка неподтверждёнными режимами или подключение случайных переходников не являются диагностическими методами. Нельзя проверять газовый тракт экспериментом на работающем пациентском контуре.

Перепад давления и гидравлическое сопротивление

Перепад давления на оксигенаторе — разность показаний перед и после соответствующего участка. Он зависит от расхода и свойств крови, поэтому одинаковое числовое значение при разных расходах не означает одинакового состояния. Для тренда нужно знать, что именно измеряется, где расположены датчики и менялась ли конфигурация. В интегрированной системе внутренний датчик может находиться между насосом и газообменным блоком.

Рост перепада при сопоставимых условиях требует оценки, но не является самостоятельным диагнозом тромбоза. На картину влияют поток, температура, вязкость, измерительные ошибки и состояние тракта. Одновременно рассматривают газообмен, видимые изменения, тревоги и клинические данные. Решение о замене модуля принимается по применимой инструкции и протоколу, а не по универсальному числу из обзорной статьи.

Важно отличать перепад на мембранном блоке от напора насоса. Насосная характеристика описывает связь расхода, давления и скорости вращения при заданных условиях. Перепад на оксигенаторе описывает сопротивление конкретного участка. Если вместо одного графика использовать другой, можно ошибочно приписать оксигенатору возможности насоса или недооценить сопротивление остальных элементов контура.

Теплообмен и объём заполнения

Встроенный теплообменник передаёт тепло через отдельную стенку, а не смешивает воду с кровью. Его характеристика зависит от потоков обеих сред и температурных условий. Точка установки температуры на термостате не является показанием температуры крови на выходе. Для оценки комплекта рассматривают теплообменный блок вместе с совместимым нагревателем-охладителем и контролем температуры.

Объём заполнения важен при планировании всей экстракорпоральной системы. Помимо оксигенатора в объём входят магистрали, насосный участок и другие предусмотренные компоненты. Сравнение только корпуса может скрыть увеличение объёма соединений в другой конфигурации. Особенно важно избегать формулировки «минимальный объём системы», если производитель сообщил лишь объём отдельного модуля.

Техническое задание должно разделять обязательную совместимость и желательные характеристики. Совпадение диаметра соединителя не подтверждает разрешённость комбинации. Привод, держатель, датчики, магистрали и программная поддержка могут быть специфичными. Для интегрированного модуля сведения о механическом креплении столь же существенны, как паспорт газопереноса.

Практический разбор 1: две красивые кривые из разных брошюр

Комиссия получает два графика O₂ transfer. У первого изделия верхняя точка выше, и его предлагают признать более производительным. Однако один документ показывает результат при одном соотношении потоков, а другой не раскрывает входное содержание кислорода. Кроме того, шкалы расхода не совпадают. На этом этапе количественный рейтинг не обоснован.

Рабочее решение — составить таблицу исходных условий и запросить недостающие данные. Затем сравнить общий диапазон расходов при сопоставимой методике. Если производители не предоставляют сопоставимых точек, в заключении честно указывают ограничение сравнения и отдельно проверяют соответствие каждого изделия обязательным требованиям. Отсутствие данных не следует превращать ни в доказанное преимущество, ни в доказанный недостаток.

Этот разбор показывает разницу между отбором подходящих систем и рекламным соревнованием максимумов. Для учреждения ценнее подтверждённая работа в нужном диапазоне, совместимость комплекта и понятное обучение персонала. График остаётся важным доказательством, но только вместе с условиями его получения.

Практический разбор 2: вырос перепад, изменился поток

В журнале записано увеличение разности давлений на модуле. При просмотре истории выясняется, что между измерениями изменился расход крови. Непосредственно сравнивать два числа как признак ухудшения мембраны нельзя. Команда сохраняет клиническое наблюдение, проверяет достоверность измерений и оценивает тренд с учётом изменившихся условий.

Если одновременно ухудшаются газообмен и другие показатели, это требует отдельной оценки по протоколу; объяснение одним изменением расхода не должно становиться способом игнорировать проблему. Напротив, если условия измерения оказались несопоставимыми, технический отчёт должен это зафиксировать. Цель анализа — восстановить причинную картину, а не найти удобное одиночное число.

Для последующего разбора полезны синхронные записи расхода, давлений, состава и расхода газа, времени проб и событий контура. Без временной связи невозможно уверенно сказать, что было причиной, а что следствием. Запись «оксигенатор плохо работает» не позволяет сравнить эпизоды или проверить техническую гипотезу.

Что включить в техническую оценку

Частые вопросы

Самый большой оксигенатор всегда лучше?

Нет. Размер, объём заполнения, диапазон расхода и совместимость оцениваются вместе. Максимальная производительность не отменяет требований конкретной задачи и не доказывает преимущество во всём рабочем диапазоне.

Можно ли оценить мембрану только по сатурации после неё?

Один показатель недостаточен. Нужны входные данные, расход, содержание кислорода, условия газовой стороны и клинический контекст. Высокая сатурация не описывает весь перенос газа и состояние контура.

Нормальный перепад давления исключает нарушение газообмена?

Нет. Гидравлическое сопротивление и газообмен отражают разные стороны работы. Поэтому их наблюдают совместно, не заменяя один показатель другим.

График из инструкции подходит для назначения потока?

Он характеризует изделие при обозначенных условиях. Клиническое назначение выполняется подготовленной командой с учётом пациента, разрешённой конфигурации и инструкции, а не путём копирования точки с графика.

Можно ли переносить срок применения между разными рынками?

Нет. Назначение и разрешённые условия могут различаться между исполнениями и документами. Проверяют инструкцию именно поставляемого изделия и актуальные регуляторные сведения.

Зачем хранить исходные условия рядом с числом газопереноса?

Без них число трудно воспроизвести и невозможно корректно сопоставить. Значение, единицы, расход, входные условия и метод измерения образуют единый технический результат.
