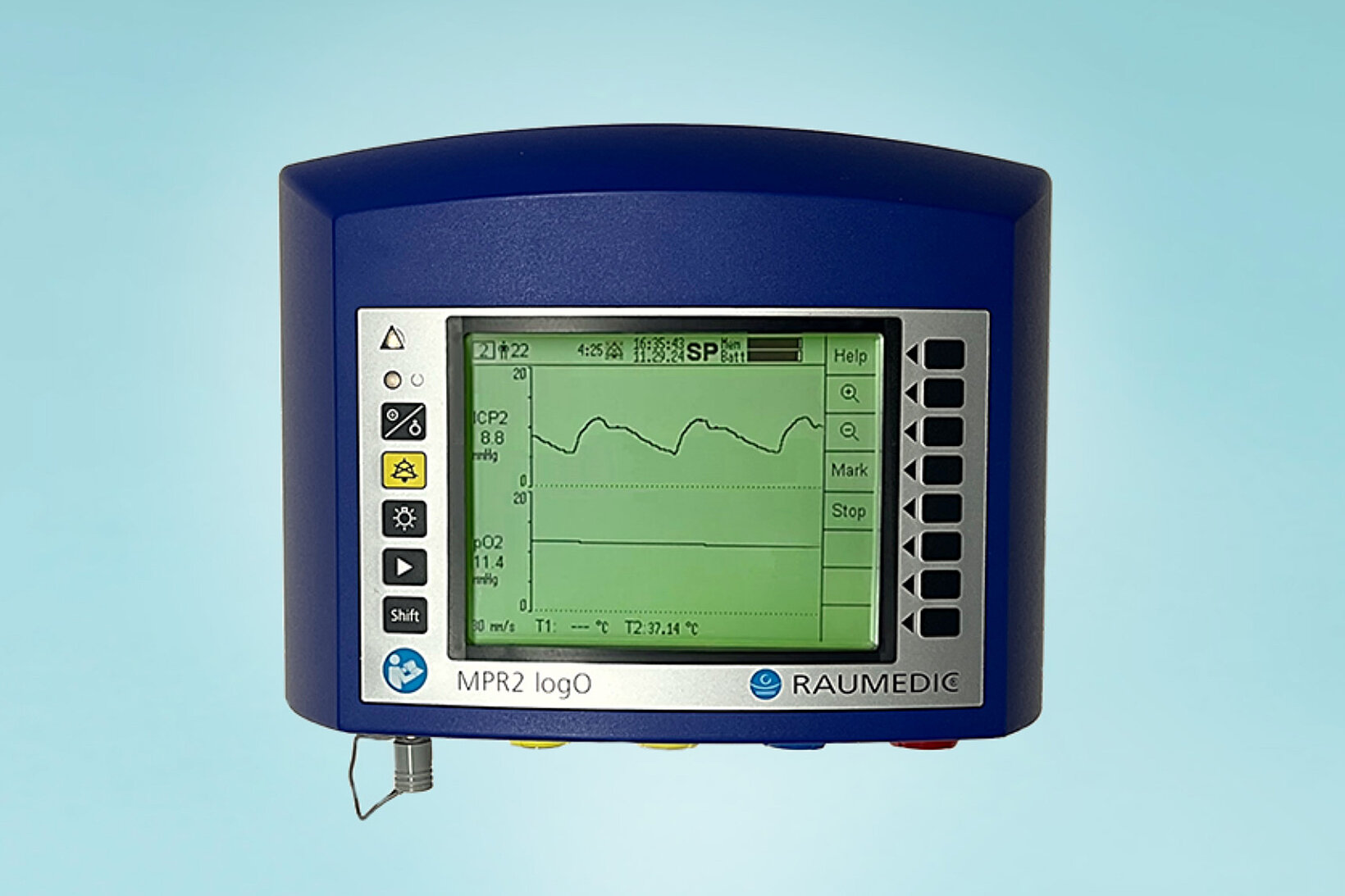

Монитор внутричерепного давления: микросенсор, дрейф и качество волны

Монитор внутричерепного давления регистрирует давление в выбранной внутричерепной среде и позволяет наблюдать его изменение во времени. Рабочая система включает чувствительный элемент, канал передачи сигнала, интерфейс подключения и дисплей с кривой и численным результатом. Достоверность определяется всей этой цепью. Надпись ICP на экране сама по себе не подтверждает правильность нулевого отсчёта, отсутствие дрейфа или соответствие выбранного участка клинической задаче.

Два разных пути от давления к числу

В микросенсорной системе преобразователь располагается на дистальной части специализированного катетера. Давление воздействует на чувствительный элемент непосредственно в зоне измерения, а наружу передаётся электрический либо оптический сигнал. В жидкостной системе давление передаётся через заполненный жидкостью канал к внешнему преобразователю. Эти архитектуры имеют разные источники погрешности, поэтому одинаковые действия с ними не всегда имеют одинаковый смысл.

Паренхиматозный микросенсор измеряет давление локально в ткани. Вентрикулярная система связана с пространством желудочка; в некоторых конфигурациях она также предназначена для дренирования ликвора. Функция измерения и функция дренирования должны рассматриваться отдельно. Наличие просвета в катетере, разъёма или похожего внешнего вида не означает, что любое изделие допускает обе задачи.

Участок наблюдения важен при пространственной неоднородности внутричерепного процесса. Результаты из разных областей могут различаться по физиологическим причинам, а не только из-за неисправности. Поэтому происхождение канала должно быть известно пользователю и сохранено в документации. Статья рассматривает измерительную систему; выбор места и техника установки относятся к специализированной нейрохирургической практике.

Какие различия имеют инженерное значение

Свойство	Дистальный микросенсор	Жидкостный канал с внешним преобразователем
Где преобразуется давление	В чувствительном элементе катетера	В наружном датчике
Влияние высоты внешнего блока	Нет прямого добавления столба жидкости между тканью и монитором	Уровень преобразователя создаёт гидростатическую составляющую
Передача быстрых колебаний	Зависит от сенсора и обработки	Дополнительно зависит от жидкости, трубок и соединений
Нулевой отсчёт	Процедура определяется конкретным сенсором и интерфейсом	Требует корректного опорного давления и уровня
Дренирование	Возможно только у специально предназначенных конфигураций	Может быть частью вентрикулярной системы, но изменяет условия измерения
Типичные технические проблемы	Дрейф, повреждение чувствительного узла, несовместимость интерфейса	Смещение уровня, воздух, перегиб, изменение динамических свойств

Сравнение этих архитектур не сводится к утверждению, что одна «точнее всегда». Для каждой необходимо определить назначение, измеряемую среду, допустимую длительность использования, условия проверки и ограничения. Хороший технический выбор сопоставляет задачу с системой в целом, включая расходные изделия и обучение, а не выбирает минимальную цифру паспортной погрешности отдельно от условий её определения.

Ноль, калибровка и согласование с монитором

Нулевая установка задаёт соответствие известного опорного состояния показанию прибора. Калибровка описывает более широкую связь между воздействием и выходным сигналом, включая чувствительность и другие характеристики. Согласование нуля внешнего монитора через интерфейсный модуль не обязательно означает новую калибровку имплантированного сенсора. Эти процедуры нельзя называть одним словом «обнулили» без уточнения, какой элемент цепи проверялся.

В специализированных системах калибровочные данные могут храниться в соединителе катетера или учитываться электронным интерфейсом. Для передачи сигнала на многофункциональный монитор требуется совместимый адаптер. Разъёмы, которые физически соединяются, ещё не доказывают электрическую и метрологическую совместимость. Масштаб преобразования, диапазон и процедура нулевого согласования должны соответствовать документации обоих компонентов.

Нельзя переносить привычку обнуления наружного сосудистого датчика на любой внутричерепной микросенсор. Возможность повторной процедуры после установки зависит от конструкции. Если устройство не позволяет независимо предъявить сенсору известное давление в текущем состоянии, нажатие кнопки не создаёт такого референса. Произвольное изменение нуля способно скрыть реальное значение вместо устранения погрешности.

Гидростатический уровень: где он остаётся существенным

Для внешнего преобразователя в жидкостной цепи вертикальное расстояние до принятой анатомической точки отсчёта добавляет или вычитает давление столба жидкости. Изменение положения кровати или головы меняет геометрию, если положение преобразователя не согласовано с новым уровнем. Следовательно, запись должна позволять отличить физиологическую динамику от перестановки измерительной системы.

Гидростатическое соотношение выводится из плотности жидкости, ускорения свободного падения и высоты. Для воды 10 см столба приблизительно соответствуют 7,4 мм рт. ст. Это пример масштаба технической ошибки, а не допустимое смещение и не рекомендация к установке. Даже небольшая высота способна иметь значение на фоне низкого измеряемого диапазона. Единицы см вод. ст. и мм рт. ст. нельзя смешивать при настройке и документировании.

Дистальный сенсор избавляет от длинного жидкостного пути до внешнего блока, но не отменяет геометрических вопросов при расчёте церебрального перфузионного давления. Если используется разность среднего артериального давления и ICP, необходимо понимать, к каким уровням относятся оба результата. Разность чисел без согласованного определения опорных уровней может не соответствовать заявленному физиологическому смыслу.

Дрейф и пределы ретроспективной проверки

Дрейф — изменение показания при неизменном измеряемом воздействии во времени. Он отличается от случайного шума, краткого артефакта и действительного изменения давления. В клинической записи медленное изменение не позволяет само по себе отделить эти причины. Поэтому важны характеристики стабильности сенсора, соблюдение ограничений эксплуатации и сохранение событий, связанных с соединением или механическим воздействием.

В отдельных системах после удаления предусмотрена проверка показания при определённых нулевых условиях. Она может выявить конечное смещение, однако не сообщает автоматически, когда именно оно возникло. Если в конце обнаружено отклонение, нельзя без доказательств вычитать одну и ту же величину из всей многодневной записи. Дрейф мог быть постепенным, ступенчатым или связанным с конкретным событием.

Повреждение чувствительной мембраны, чрезмерное механическое воздействие и нарушение оптического или электрического соединения могут приводить к различным проявлениям. Защита катетера от перегиба и натяжения относится не только к сохранности расходного изделия, но и к достоверности результата. Проверки выполняют предусмотренными средствами; давление пальцем на чувствительный участок не является приемлемым способом оценить исправность.

Почему нужно смотреть на волну

Численный ICP обычно представляет обработанное значение за определённое окно времени. Кривая дополнительно показывает пульсовые и дыхательные составляющие, быстрые изменения и нарушения передачи. При неизменном числе потеря характерной динамики может указывать на проблему канала, но форма волны зависит также от физиологических условий, масштаба дисплея и фильтрации. Оценивать её необходимо вместе с этими сведениями.

Частота дискретизации, сглаживание и скорость развёртки определяют, что пользователь фактически видит. Короткий экранный фрагмент и усреднённый минутный тренд — разные представления. Экспорт только средних значений не позволяет восстановить исходную форму пульсовой волны. Если задача включает анализ морфологии или исследовательскую оценку пульсаций, доступ к соответствующим данным следует уточнять до внедрения.

Признак записи	Что необходимо различить	Что сохранить для проверки
Плоская линия	Масштаб экрана, реальное ослабление пульсаций, потеря передачи	Фрагмент кривой, настройки отображения, технические сообщения
Ступень после переподключения	Согласование интерфейса, смена канала, реальное событие	Время соединения и идентификаторы компонентов
Изменение после подъёма кровати	Физиологический эффект и изменение уровня внешнего датчика	Положение пациента и опорный уровень
Шумовые всплески	Движение, контакт, электромагнитное воздействие	Одновременные события и состояние кабеля
Расхождение двух каналов	Разные области, архитектуры, нули и динамические свойства	Происхождение каждого сигнала
Медленное смещение	Изменение состояния и возможный дрейф	Полную хронологию, а не только конечное число

Практический разбор: разные значения на двух экранах

Специализированный блок и прикроватный монитор подключены к одному измерительному каналу, но показывают отличающиеся значения. Поскольку исходный сенсор общий, сначала рассматривают передачу данных: совпадают ли единицы, масштаб, временное усреднение и процедура согласования. Важно выяснить, является ли второй экран цифровым повторителем или получает аналоговый сигнал через отдельный интерфейс.

Если один экран обновляет среднее быстро, а другой сглаживает более длинный интервал, во время переходного процесса различие возможно без постоянной ошибки масштаба. Если расхождение сохраняется в стабильном участке, проверяют предусмотренную совместимость и настройки интерфейса. Нельзя корректировать ноль действующего сенсора только для визуального совпадения дисплеев: такое действие не устанавливает, какой из них передаёт измерение корректно.

Результат разбора документируют с указанием моделей, адаптера, версии программного обеспечения и тестовой процедуры. При необходимости инженерная проверка выполняется вне пациента с совместимым симулятором или средствами производителя. Сохранённая конфигурация затем служит образцом для остальных рабочих мест. Это значительно полезнее устного правила «на этом мониторе всегда прибавлять несколько единиц».

Практический разбор: изменение после транспортировки

После возвращения пациента в отделение среднее значение стало другим, а форма кривой ухудшилась. В журнале нет указаний, что произошло с внешними соединениями и положением датчика во время перемещения. В такой ситуации сравнение двух чисел недостаточно: необходимо восстановить границы записи, временные разрывы, состояние системы питания и конфигурацию измерительного пути.

Для жидкостной системы особенно значимы опорный уровень и состояние линии. Для микросенсорной — сохранность соединений, принадлежность адаптера, технические сообщения и отсутствие механического повреждения. Эти различия не дают универсального основания считать изменение артефактом. Клиническая оценка идёт параллельно технической, а проверка не должна превращаться в произвольные манипуляции с установленной системой.

Организационный вывод — заранее определить, какие сведения сопровождают транспортировку: тип и идентификатор канала, единицы, опорные условия, события отключения и восстановление записи. Непрерывный график без отметки перерыва может создавать ложное впечатление, что измерение всё время выполнялось в одинаковой конфигурации. Корректный архив должен сохранять эти границы.

Критерии выбора и приёмки

Пункт	Что требовать в документации	Что проверять на рабочем месте
Назначение катетера	Область измерения и дополнительные функции	Соответствие комплектации задаче
Метрологические характеристики	Диапазон, погрешность, стабильность и условия испытаний	Понимание ограничений, а не только разрешения дисплея
Нулевой отсчёт	Процедура для конкретной цепи	Обучение пользователей и совместимый интерфейс
Кривая и архив	Частота, усреднение, сохранение событий	Доступность нужного уровня детализации
Интеграция	Разрешённые мониторы, кабели, адаптеры	Совпадение единиц, масштаба и времени
Совместимость с исследованиями	Условия MR для точной модели и полной конфигурации	Наличие доступной инструкции; отсутствие предположений по семейству
Эксплуатация	Питание, очистка, сервисные проверки	Работа тревог, журналирование отказов и резервный процесс

Условия магнитно-резонансной совместимости относятся к конкретному изделию и конфигурации, а не к названию бренда. Катетер, кабель и внешний монитор могут иметь разные ограничения. Аналогично срок использования и возможность повторной обработки нельзя переносить между моделями. Для расходного элемента следует проверять маркировку и инструкцию именно поставленного исполнения.

Частые вопросы

Можно ли оценивать состояние только по среднему ICP?

Нет. Число рассматривают вместе с динамикой, качеством измерения и клинической картиной. Оно не описывает автоматически региональную оксигенацию, все градиенты давления или причину изменения.

Почему нельзя просто обнулить подозрительный канал?

Нулевой отсчёт требует известного опорного состояния и разрешённой процедуры. Если эти условия не выполнены, изменение настройки способно скрыть истинное давление, а не исправить погрешность.

Дрейф после удаления позволяет пересчитать всю запись?

Не автоматически. Конечное отклонение не определяет его историю во времени. Для ретроспективной коррекции нужна обоснованная методика, а исходные данные и ограничения должны сохраняться.

Одинаковый разъём означает совместимость?

Нет. Важны электрический интерфейс, чувствительность, нулевое согласование и разрешение производителя на соответствующую комбинацию оборудования.

Почему в архиве нужна сама кривая?

Она позволяет анализировать пульсации, артефакты и переходные процессы, которые могут исчезнуть при усреднении. Однако её интерпретация также требует знать масштаб, фильтры и условия регистрации.
