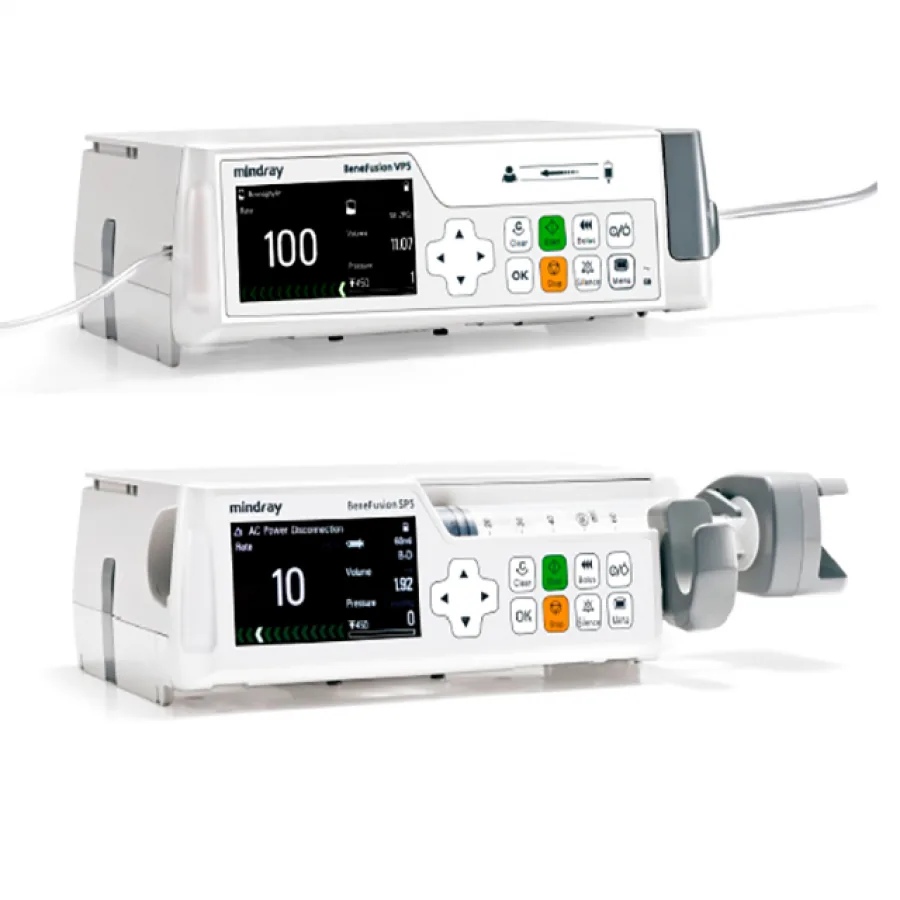

Общий объём инфузионных линий: задержка доставки и взаимодействие нескольких насосов

Общий объём инфузионной линии — участок жидкостного тракта, через который после соединения проходят потоки нескольких насосов. Он влияет на время доставки и на то, как изменение одного потока отражается на остальных. Даже исправные и точно работающие насосы не делают общую линию мгновенным каналом передачи: между изменением настройки и изменением состава жидкости на выходе существует физический процесс переноса.

Эта тема относится к динамике многокомпонентной инфузии, а не только к точности отдельного насоса. Показание скорости на дисплее описывает работу устройства в определённых условиях. Оно не измеряет концентрацию каждого вещества на выходе общей магистрали. Разбор предназначен для понимания устройства рабочего места и стендовой проверки; схемы введения препаратов определяются клиническими протоколами и инструкциями.

Три объёма, которые нельзя смешивать

Объём заполнения всей системы, объём индивидуальной ветви и общий объём после точки соединения — разные величины. Первый нужен для понимания всей заполненной геометрии. Второй характеризует путь конкретного потока до объединения. Третий содержит смесь, состав которой зависит от нескольких источников и истории их работы. Один и тот же соединитель может относиться к разным участкам для разных входных портов.

Термин dead volume часто переводят как «мёртвый объём», но это не обязательно неподвижная жидкость. В рассматриваемом контексте речь идёт о внутреннем пространстве между точкой смешения и выходом, через которое смесь продолжает двигаться. Название не должно создавать впечатление, что этот объём не участвует в доставке. Именно участие в переносе и делает его значимым.

Остаточный объём после завершения отдельного введения — ещё один близкий, но не полностью тождественный вопрос. Он описывает жидкость, оставшуюся в конкретных компонентах. Нельзя автоматически считать его равным общему объёму многопоточной схемы: границы отсчёта различаются. Поэтому в документации необходимо указывать начальную и конечную точки измеряемого участка.

Величина	Границы	Для чего полезна
Полный объём заполнения	Все включённые в расчёт компоненты	Учёт общей геометрии и содержимого системы
Индивидуальная ветвь	От своего источника до точки соединения	Оценка собственного пути потока до смешения
Общий объём	От точки объединения до выбранного выхода	Оценка транспортной задержки и взаимодействия потоков
Остаточный объём	Компоненты, в которых осталось содержимое после события	Анализ незавершённой доставки и последующих изменений состава

Простая модель времени прохождения

В идеализированной модели равномерного переноса характерное время можно оценить как t = V / Q, где V — общий объём, а Q — суммарный объёмный расход через него. Если объём выражен в миллилитрах, а расход — в миллилитрах в час, результат получится в часах. Эта проверка размерности помогает избежать ошибки в шестьдесят раз при смешении минутных и часовых единиц.

Пример исключительно для учебного стенда: при V = 0,8 мл и Q = 8 мл/ч отношение равно 0,1 часа, то есть шести минутам. Если при той же геометрии суммарный расход составляет 16 мл/ч, характерное время уменьшается до трёх минут. Это арифметическая иллюстрация зависимости, а не рекомендуемые клинические настройки и не точный прогноз появления эффекта лекарства.

Реальная кривая выхода может отличаться от ступени, сдвинутой на V / Q. В трубке существует профиль скоростей, смешение, диффузия и участки иной геометрии. Податливость шприцев и магистралей влияет на фактические расходы в переходный период. Поэтому время первого обнаружения вещества, время достижения половины нового уровня и время установления плато — разные показатели.

При изменяющемся расходе подставить в формулу последнее значение недостаточно. Часть содержимого прошла путь при предыдущих условиях. В расчётной модели нужно учитывать историю перемещения объёма. Это удобно представить как последовательность порций жидкости, каждая из которых имеет состав, сформированный в момент прохождения точки смешения.

Объёмный расход и массовая доставка

Объёмный расход показывает, сколько жидкости проходит за единицу времени. Массовая скорость доставки вещества равна произведению его концентрации на объёмный расход соответствующего потока. В общей линии концентрация меняется при смешении. Поэтому увеличение суммарного объёмного расхода не равнозначно пропорциональному увеличению устойчивой доставки каждого вещества.

Для идеального стационарного смешения концентрация вещества из одной ветви определяется отношением её массового потока к суммарному расходу. Если источник вещества работает неизменно, добавление чистого носителя уменьшает концентрацию смеси, но после установления нового стационарного состояния её массовая доставка может остаться прежней. Переход между состояниями при этом не обязан быть нейтральным.

Причина — содержимое, уже находящееся в общем участке. В момент изменения носителя оно имеет прежнюю концентрацию, а перемещаться может уже с новым расходом. После прохождения этого содержимого на выход приходит новая смесь. Это объясняет, почему наблюдение только за неизменной настройкой одного насоса не гарантирует неизменность доставки его вещества в каждый момент времени.

Научные стендовые работы показывают, что геометрия многовходовых устройств и общий объём влияют на переходную доставку. Такие результаты подтверждают физический механизм, но не дают универсальной величины задержки для любого отделения. Для переноса численных результатов нужно совпадение конфигурации, свойств жидкости, расходов и способа регистрации.

Почему насосы влияют друг на друга

После объединения ветвей они связаны общей гидравлической нагрузкой. Изменение давления в узле соединения может влиять на деформацию упругих элементов разных ветвей. Часть перемещения поршня в переходном процессе расходуется на изменение объёма податливой системы, а не сразу становится выходным потоком. Это отдельный механизм, который нельзя свести к задержке прохождения смеси.

В аналитических исследованиях многопоточной инфузии рассматриваются как минимум транспорт по общей линии, механическая податливость и распределение скоростей в просвете. Сочетание эффектов способно давать результат, неочевидный по одному дисплею. Поэтому попытка объяснить каждый переход только «длинной трубкой» будет неполной.

Обратный клапан уменьшает возможность потока в нежелательном направлении в предусмотренных условиях, но не превращает систему в идеальную. У него есть собственные характеристики, включая давление открытия и гидравлическое сопротивление. Клапан не устраняет объём ниже точки смешения и не проверяет химическую совместимость препаратов.

Высота расположения источников также относится к конфигурации. Изменение гидростатической составляющей может участвовать в переходных явлениях, особенно при малых потоках и податливых компонентах. Для воспроизводимого стендового сравнения положение насосов и выхода необходимо фиксировать вместе с типами шприцев и линий.

Механизм	Что меняется	Что нужно наблюдать
Транспортная задержка	Время прохождения уже сформированной смеси	Концентрацию на выходе относительно времени изменения настройки
Податливость	Временное накопление или высвобождение объёма при изменении давления	Давление и фактический выходной поток
Распределение скоростей	Форма фронта изменения концентрации	Не только первое появление, но и всю переходную кривую
Обратное перемещение	Перераспределение жидкости между ветвями	Геометрию соединений и разрешённые характеристики клапанов
Изменение высоты	Гидростатическая часть давления	Положение насосов, соединителя и выхода во время испытания

Положение точки соединения важнее числа портов

Два многопортовых устройства с одинаковым числом входов могут иметь разную внутреннюю архитектуру. В одном случае потоки объединяются почти сразу, в другом — проходят отдельные каналы до более близкой к выходу точки. Изображение корпуса не всегда позволяет определить общий объём. Нужны сведения о внутреннем пути и объёме каждого участка.

Последовательная цепочка соединителей создаёт разные пути для разных входов. Поток из дальнего порта может пройти дополнительный участок до объединения с носителем. Поэтому нельзя назначить одно значение общего объёма всем ветвям, не обозначив точки смешения. Удобно составлять отдельную карту пути для каждого входа.

При этом уменьшение объёма не является единственным критерием оснащения. Необходимо учитывать разрешённое применение, совместимость, прочность соединений, организацию доступа, идентификацию линий и возможности безопасной работы. Минимизация одной физической величины без анализа остальных условий не гарантирует улучшения всей схемы.

Практический разбор: неизменный насос, изменившийся выход

На учебном стенде один насос подаёт раствор красителя, второй — прозрачную испытательную жидкость. После установления стабильной концентрации изменяют только поток прозрачного носителя. Настройка насоса с красителем остаётся прежней, но прибор регистрации на выходе показывает переходное изменение массовой доставки.

Первое предположение — ошибка насоса красителя — проверяют отдельно. Затем рассматривают общий участок: до изменения он был заполнен смесью прежнего состава. Новая скорость перемещает это содержимое иначе, а вновь сформированная смесь приходит позднее. Для описания опыта нужны две кривые: общий выходной расход и концентрация красителя. Одной кривой концентрации недостаточно, поскольку массовая доставка зависит от их произведения.

Этот пример демонстрирует физику переноса. Он не является предложением экспериментировать с лекарственными препаратами или менять клинический поток носителя. Учебный результат используют для понимания ограничений оборудования и разработки утверждённых схем работы, а не для самостоятельного назначения компенсационных болюсов.

Практический разбор: одинаковая длина, разные задержки

Во втором стендовом сравнении две сборки имеют одинаковую общую длину трубок, но отличаются расположением объединяющего соединителя. В первой значительная часть длины относится к общему участку. Во второй индивидуальные ветви сходятся ближе к выходу. При одинаковых установленных расходах переходные кривые могут различаться.

Причину ищут по карте объёмов, а не по длине системы в целом. Измеряют внутренний объём индивидуальных и общих участков разрешённым способом, отмечают используемые соединители и клапаны. Сопоставляют изменение состава на выходе после одинакового события. Если одновременно заменили шприц, клапан и трубку, определить вклад геометрии без дополнительных испытаний нельзя.

Вывод: сравнение должно изменять один понятный фактор либо явно описывать все различия. Утверждение «эта система быстрее» без указания начального состояния, события и метрики не является воспроизводимой характеристикой. Под скоростью могут понимать первое обнаружение, достижение заданной доли нового плато или интегральную ошибку доставки.

Как организовать техническое исследование

Испытание проводят вне клинического применения, с разрешёнными средствами и безопасной модельной жидкостью. Сначала определяют вопрос: старт потока, изменение расхода, остановка ветви или смена конфигурации. Затем задают измеряемый результат. Если задача касается массовой доставки, необходимо регистрировать и концентрацию, и объёмный поток с согласованным временем.

Объём собирающей ёмкости сам по себе не показывает состав смеси. Взвешивание помогает оценивать общий выход при известных свойствах жидкости, но не разделяет вклад отдельных веществ. Оптическая регистрация маркера имеет собственные ограничения, включая калибровку, диапазон линейности и задержку измерительной ячейки. Измерительная система тоже добавляет объём, который нельзя забывать.

Что записать	Почему это необходимо	Типичная ошибка
Артикулы шприцев, линий и соединителей	Податливость и геометрия зависят от компонентов	Указывать только модель насоса
Границы общего участка и его объём	Определяют рассматриваемый путь переноса	Подставлять объём всей системы
Начальные расходы и событие	Состав в линии зависит от предыстории	Сравнивать опыт после старта с опытом на устойчивом плато
Положение компонентов по высоте	Позволяет воспроизвести гидростатические условия	Переставлять стойку между измерениями без фиксации
Метод регистрации и его собственная задержка	Отделяет свойства тракта от измерителя	Приписывать объём измерительной ячейки инфузионной системе
Повторяемость и критерий сравнения	Позволяет оценить устойчивость результата	Делать вывод по единственной красивой кривой

Что означает результат для оснащения отделения

Техническая оценка должна описывать рабочее место целиком: насосы, разрешённые расходные материалы, соединения и организацию линий. Инструкция производителя насосов может прямо предупреждать о взаимном влиянии нескольких линий на одном доступе. Это не означает неисправность оборудования; это свойство объединённой системы, которое учитывается при её использовании.

Динамическая совместимость не заменяет фармацевтическую. Даже идеально рассчитанная задержка ничего не говорит о выпадении осадка, химической стабильности или взаимодействии лекарств. Эти вопросы проверяются отдельно по надёжным данным и утверждённым протоколам. Нельзя использовать отсутствие видимого осадка как универсальное подтверждение допустимости общей линии.

Практическая ценность карты объёмов состоит в том, что она делает обсуждение конкретным. Вместо абстрактной фразы «длинная система» появляются точки соединения, измеряемые объёмы, переходные события и проверяемые ограничения. Это помогает инженеру и медицинскому персоналу говорить об одной и той же конфигурации.

Частые вопросы

Можно ли определить задержку по длине трубки?

Нужны как минимум внутренний объём рассматриваемого участка и суммарный поток. Диаметр, соединители и переходный режим делают одну длину недостаточной характеристикой.

Если насос показывает правильную скорость, доставка вещества тоже точна каждую секунду?

Не обязательно. Доставка на конце общей линии зависит от её содержимого, смешения и взаимодействия потоков. Исправность насоса и динамика всей системы проверяются на разных уровнях.
