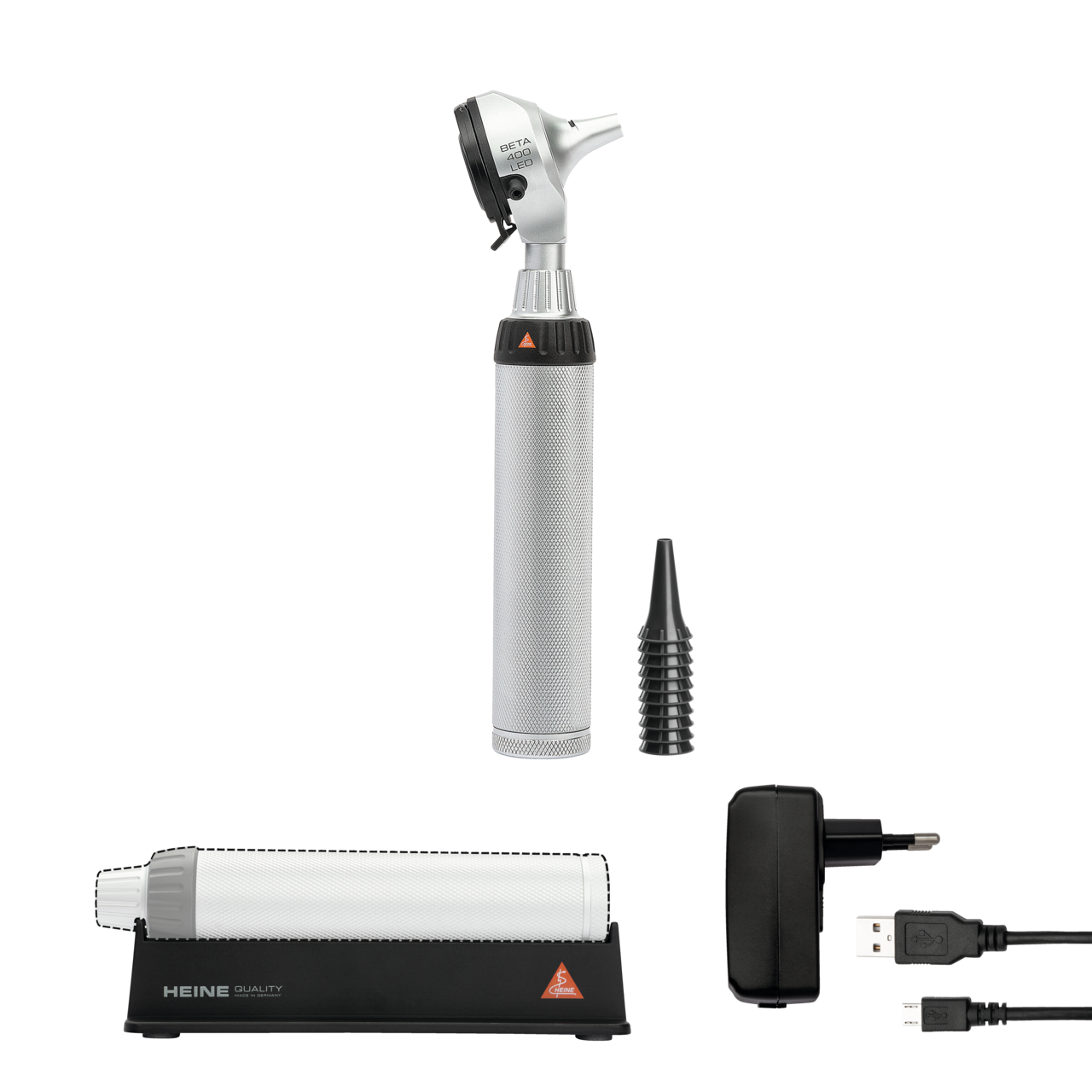

Что такое отоскоп
Отоскоп — прибор для визуального исследования наружного слухового прохода и барабанной перепонки. Он сочетает источник света, оптику и ушную воронку. Врач получает увеличенное освещённое изображение доступной области. Отоскоп не измеряет слуховые пороги и не заменяет аудиометрию или тимпанометрию. Его задача — обеспечить визуальную информацию, необходимую для клинической оценки и выбора дальнейшего исследования.
Ручные, настенные и видеоотоскопические системы различаются организацией наблюдения и документирования. В одном случае врач смотрит через окуляр, в другом изображение передаётся на экран. Цифровой формат удобен для архива и обучения, однако не делает технически неполный осмотр полноценным. Резкий кадр части слухового прохода не подтверждает, что барабанная перепонка осмотрена целиком.
Освещение и оптический канал
В традиционной схеме источник может находиться вблизи наблюдательного пути. Световодная система передаёт свет к дистальной части и позволяет уменьшить затенение поля элементами освещения. Конкретное качество зависит от оптики, равномерности и геометрии. Термин «световодный» не гарантирует одинаковую картинку у всех моделей. При выборе полезно оценивать поле, отсутствие мешающих бликов и комфорт наблюдения в рабочем положении.
Увеличение помогает видеть детали, но уменьшение доступного поля и глубины резкости может создавать компромисс. Максимальное увеличение не является единственным критерием. Оптика должна позволять ориентироваться и сохранять устойчивое изображение. Для нескольких пользователей важна удобная посадка окуляра; для видеосистемы — качество объектива, сенсора и отображения, а не только диагональ экрана.
Светодиодный источник характеризуется спектром, яркостью и способом регулирования. Цветопередача важна для визуальной оценки, однако она не равна одному числу из рекламной спецификации. В цифровом тракте добавляются баланс белого и обработка. Сравнение цвета между исследованиями требует сопоставимых условий. Избыточная яркость может усиливать блики и не улучшать полезную детализацию.
| Компонент | Что определяет | Что проверять |
|---|---|---|
| Осветитель | Яркость и спектральное качество | Регулировку и равномерность поля |
| Световод | Подвод света к зоне наблюдения | Состояние и отсутствие затенения |
| Линза или окуляр | Увеличение и удобство осмотра | Поле, резкость и положение наблюдателя |
| Ушная воронка | Доступ и геометрию наблюдения | Совместимость, размерный ряд и обработку |
| Рукоятка или настенный блок | Питание и эргономику | Надёжность соединений и управление |
| Камера | Документирование | Оригинальное качество, задержку и привязку записи |
Ушные воронки — часть системы
Воронка влияет на доступ, освещение и поле. Она должна быть предназначена для конкретной головки. Внешне похожие изделия могут отличаться посадкой и внутренней геометрией. Неплотное соединение ухудшает устойчивость и, при пневматическом режиме, герметичность. Выбор размера связан с анатомией и задачей; обзор оборудования не задаёт универсальную воронку для всех пациентов.
Одноразовые и многоразовые воронки имеют разные маршруты обращения. Для многоразовой требуется допустимая обработка, а не произвольное протирание. Головка отоскопа, воронка и рукоятка могут переносить разные средства и режимы. Общая упаковка набора не означает одинаковую обработку всех деталей. Персоналу необходимы инструкции именно на используемые принадлежности.
Запас воронок и доступность размерного ряда определяют готовность кабинета. При отсутствии подходящего изделия нельзя считать прибор полностью работоспособным для всех задач. Для мобильной службы отдельно планируют чистое хранение, сбор использованных деталей и питание. Организация расходников должна поддерживать правильную практику, а не вынуждать искать неподтверждённые замены.
Пневматическая отоскопия
Некоторые отоскопы предусматривают подключение пневматической системы для оценки подвижности барабанной перепонки в соответствующей методике. Для этого необходима герметичная оптическая и соединительная цепь. Утечка через воронку, окно или трубку может сделать наблюдение неинформативным. Отсутствие видимого движения нельзя интерпретировать без проверки условий и клинического контекста.
Пневматический порт сам по себе не означает, что прибор является тимпанометром. Тимпанометрия измеряет акустическую иммиттансную характеристику при контролируемом изменении давления и формирует количественную запись. Пневматическая отоскопия предоставляет визуальную оценку при иной организации воздействия. Эти методы различаются принципом и результатом, хотя могут использоваться в одном диагностическом маршруте.
Сборку и применение пневматических принадлежностей выполняет обученный специалист в пределах назначения. Нельзя подключать случайный источник давления или переносить параметры из другой системы. Перед закупкой уточняют, входят ли нужные принадлежности и как проверяется герметичность. Наличие опции в каталоге семейства не подтверждает её доступность у конкретной головки.
| Исполнение | Преимущество для процесса | Ограничение |
|---|---|---|
| Ручной оптический | Мобильность и непосредственное наблюдение | Нет автоматического архива |
| Настенный | Постоянная готовность в кабинете | Зависимость от места установки |
| Видеоотоскоп | Совместный просмотр и документирование | Требования к камере, экрану и данным |
| Пневматическая конфигурация | Визуальная оценка подвижности по методике | Герметичность и отдельный навык |
| Учебный вариант | Демонстрация наблюдения | Необходимость совпадения основного и учебного изображения |
Видео: качество и границы документирования
Видеоотоскоп сохраняет изображение, но поле может ограничиваться геометрией воронки и положения. Пользователь должен понимать, что именно видно в кадре. Программная подпись «правое ухо» не исправляет ошибочно выбранную сторону. При работе на потоке идентификация и проверка стороны становятся частью процедуры сохранения. Простой набор файлов с последовательными номерами недостаточен для надёжного медицинского архива.
Автоэкспозиция меняет яркость в зависимости от отражений. Блик может сделать окружающую область темнее, а цифровое повышение резкости — подчеркнуть шум. Поэтому красивый кадр не всегда наиболее информативен. При необходимости сравнения сохраняют оригинал и сведения о существенных условиях. Скриншот с уменьшенным разрешением не равен исходному изображению камеры.
Для обучения полезно совместно показывать ориентиры и объяснять ограничения поля. Но видеозапись не заменяет непосредственную клиническую оценку, если часть структуры закрыта или изображение непригодно. В отчёте нужно различать «осмотрено без выявленных особенностей» и «полноценный осмотр технически не получен». Эта разница важнее наличия кнопки автоматического заключения.
Типичные технические затруднения
Тусклое изображение может быть связано с питанием, загрязнением оптики, состоянием световода или выбранным уровнем яркости. Нерезкость — с положением, оптикой и камерой. Эти причины проверяют предусмотренными пользовательскими действиями. Самовольная разборка головки может нарушить оптическое согласование. Если дефект сохраняется, требуется сервисная оценка, а не увеличение яркости до предела.
При цифровой задержке движения руки и изображение на экране расходятся во времени. Для документирования это неудобно, а для манипуляций может быть существенно. Не каждую потребительскую камеру с подходящим разъёмом можно включать в медицинский рабочий процесс. Назначение, совместимость и задержку оценивают для конкретной системы. Подключение через несколько переходников способно изменить работу тракта.
| Проблема | Технические направления проверки | Что нельзя заключать автоматически |
|---|---|---|
| Тусклое поле | Питание, световой тракт, настройки | Что причина обязательно в состоянии уха |
| Нерезкий кадр | Фокус, положение и оптические поверхности | Что увеличение числа пикселей решит проблему |
| Нет эффекта пневматической системы | Герметичность и совместимость принадлежностей | Что визуальное наблюдение уже достоверно |
| Необычный оттенок | Баланс белого, свет и обработка | Что цвет изменился из-за клинической динамики |
| Неполное поле | Воронка, положение и доступность структуры | Что не попавшая в кадр область нормальна |
Практический разбор: на видео всё краснее, чем при прямом осмотре
После подключения камеры изображение получило выраженный оттенок. Сначала проверяют световой режим, баланс белого и настройки монитора. Затем сравнивают исходный файл на согласованном рабочем месте. Если изменение появляется только на одном экране, причина может находиться в отображении, а не в камере. Если оттенок присутствует в оригинале, анализируют весь цифровой тракт.
Нельзя корректировать картинку произвольными фильтрами до «привычного вида» без понимания причины. Такая обработка может скрыть полезные различия. Правильный результат — воспроизводимая настройка по документации и сохранение оригинала. В клиническом заключении учитывают ограничения изображения, а не подменяют их субъективной коррекцией цвета.
При дальнейшей работе фиксируют версию программы и не меняют настройки между пользователями без необходимости. Для мобильной системы проверяют, не применяет ли подключённое устройство автоматическое улучшение изображения. Это особенно важно при передаче материалов на консультацию: принимающий специалист должен видеть диагностическую информацию, а не результат неизвестного фильтра.
Критерии выбора
Выбор строится вокруг условий осмотра, требуемого поля, освещения, принадлежностей, документирования и ухода. Для врача, работающего в нескольких помещениях, важнее мобильность и запас питания; для учебного кабинета — совместный просмотр; для постоянного рабочего места — удобная готовность. Дополнительные функции оценивают по реальному применению, а не по количеству аксессуаров в футляре.
Проверка комплекта для выездной работы
В выездном комплекте отдельно проверяют головку, источник питания, запасные разрешённые принадлежности и безопасное хранение. Прибор может включаться, но не обеспечивать полноценный осмотр из-за отсутствия нужной воронки или недостаточного заряда под нагрузкой. Полезно различать индикацию зарядки и фактическую готовность к работе. После транспортировки осматривают соединения и оптику, не выполняя самовольной юстировки. Видеосистема дополнительно требует проверки памяти и связи с пациентской записью: сохранение на личное устройство без организованного маршрута создаёт риск потери данных. Комплект считается подготовленным, когда все элементы процесса доступны, включая сбор использованных принадлежностей и последующую обработку.
Частые вопросы
Видеоотоскоп заменяет тимпанометр?
Нет. Он регистрирует изображение, а тимпанометр измеряет акустическую характеристику при изменении давления. Это разные методы.
Большее увеличение всегда лучше?
Увеличение нужно сопоставлять с полем и глубиной резкости. Для ориентирования и полного осмотра максимальное значение может быть неудобным.
Воронки разных производителей взаимозаменяемы?
Только при подтверждённой совместимости. Посадка, геометрия и герметичность могут различаться даже при внешнем сходстве.
Можно стерилизовать весь прибор вместе?
Режим зависит от конкретной детали. Головка, рукоятка и воронка имеют отдельные ограничения. Обрабатывают их по документации, а не по аналогии.
