Полисомнограф — многоканальная медицинская система для одновременной регистрации физиологических сигналов во время сна. Она объединяет электрическую активность мозга, движения глаз, мышечную активность и другие предусмотренные показатели, включая дыхательные сигналы. Совместная запись позволяет специалисту соотносить события с состоянием сна, а не рассматривать каждый параметр отдельно.
Полисомнография — это исследование, полисомнограф — оборудование для его выполнения, а полисомнограмма — полученный набор синхронизированных записей. Наличие слова «сон» в названии портативного устройства ещё не делает его полисомнографом. Реальные возможности определяются составом каналов, датчиков, программного обеспечения и условиями применения.
Зачем одновременно регистрировать разные сигналы
Сон неоднороден по структуре. Для анализа важно знать не только то, что происходило с дыханием, но и в какой период записи наблюдалось событие. Электроэнцефалографические, электроокулографические и электромиографические каналы дают сведения, необходимые для профессионального определения стадий сна. Одна пульсовая кривая или один датчик движения не заменяют этот набор.
Дыхательные сигналы показывают другие стороны процесса: движение воздуха, дыхательные усилия, изменения насыщения крови кислородом и положение тела. Их взаимное сопоставление помогает различать характер наблюдаемых событий. При этом каждый датчик имеет собственные ограничения. Потеря контакта одного канала способна выглядеть как физиологическое изменение, если не проверить остальные сигналы.
Видео и звук добавляют контекст движений и поведения, когда они предусмотрены исследованием. Важно, чтобы изображение было синхронизировано с электрическими и дыхательными каналами. Отдельная камера с похожим временем на экране недостаточна: накопление временного расхождения затрудняет точное сопоставление коротких событий.

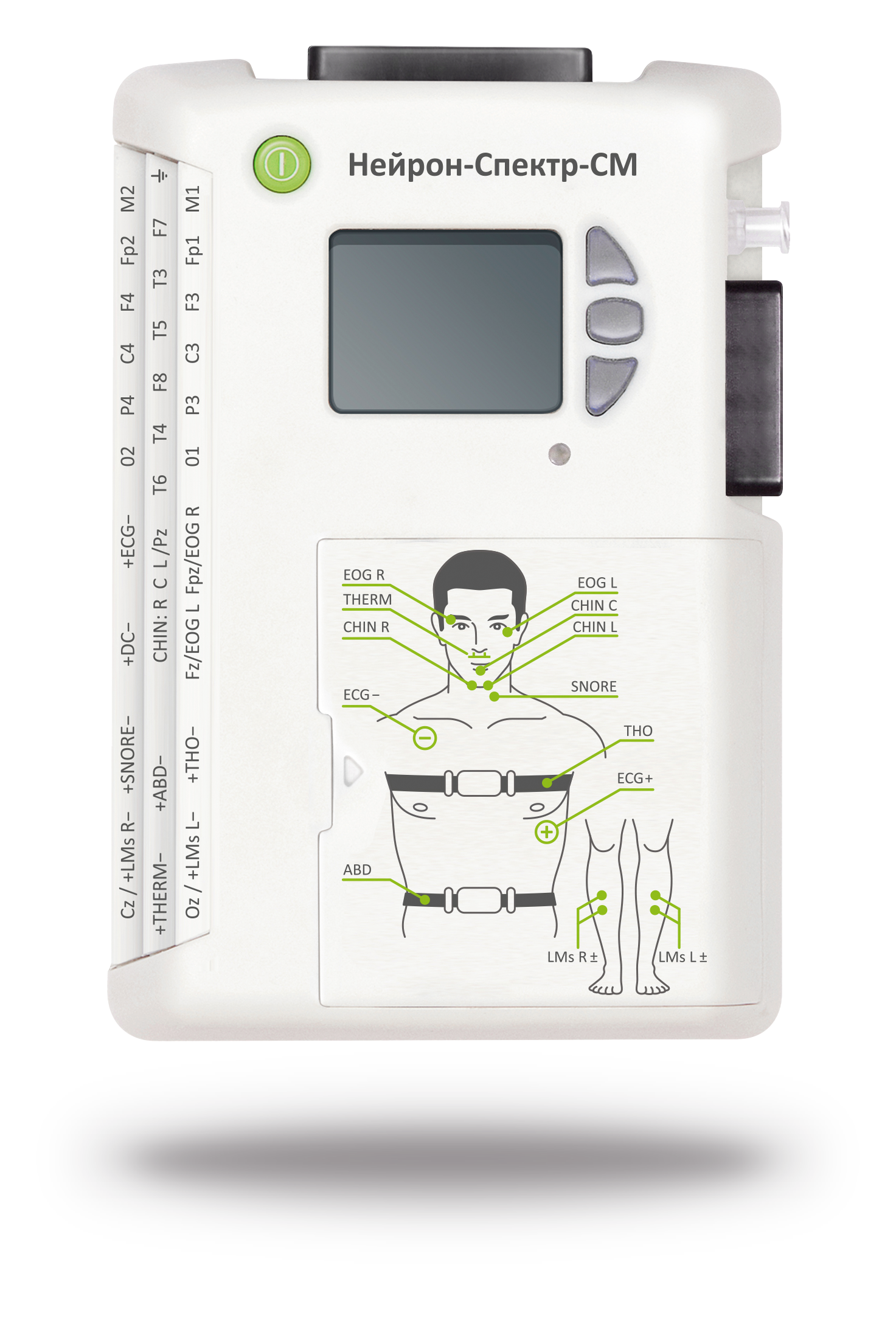

Из чего состоит полисомнограф
Усилитель принимает биоэлектрические сигналы через соответствующие электроды. Другие входы подключают дыхательные датчики, датчик положения, пульсоксиметр и дополнительные устройства. Программная станция отображает сигналы, сохраняет исследование, обеспечивает разметку и формирование отчёта. Некоторые системы размещают часть электроники рядом с пациентом, другие используют переносной регистратор.
Каналы могут различаться по типу входа, диапазону, способу подключения и необходимости отдельного модуля. Поэтому число «всех каналов» в рекламной строке не описывает готовность к конкретной полисомнографии. Нужно выяснить, какие из них являются биоэлектрическими, какие предназначены для датчиков и сколько входов доступно одновременно в выбранном исполнении.
| Группа сигналов | Какую информацию добавляет | Что проверить в системе |
|---|---|---|
| ЭЭГ | Электрическую активность мозга для анализа сна | Схему электродов, доступные входы и контроль контакта |
| ЭОГ | Движения глаз | Подключение и ясную маркировку каналов |
| ЭМГ | Мышечную активность в предусмотренных точках | Число каналов и совместимые электроды |
| Воздушный поток | Изменения движения воздуха | Тип датчика и его назначение в выбранном протоколе |
| Дыхательные усилия | Движения грудной клетки и живота | Совместимость поясов, их размеры и контроль сигнала |
| Пульсоксиметрия | Сатурацию и пульсовую информацию | Тип датчика, артефакты движения и сохранение данных |
| Положение, видео и звук | Контекст событий | Синхронизацию и возможность совместного просмотра |
Полисомнография и респираторная полиграфия
Полисомнография включает каналы, позволяющие анализировать структуру сна. Респираторная полиграфия ориентирована на ограниченный набор кардиореспираторных сигналов и может не включать электроэнцефалографическую оценку сна. Это принципиальное различие, а не просто разница в количестве проводов. Состав исследования должен соответствовать медицинской задаче.
Если система не определяет сон с помощью предусмотренных каналов, время записи и фактическое время сна могут различаться. Это влияет на смысл расчётных показателей, в которых используется продолжительность наблюдения. Поэтому индекс, рассчитанный по одному знаменателю, нельзя без пояснения представлять как полностью идентичный показателю другой методики.
Домашнее выполнение само по себе не определяет класс исследования. Существуют переносные решения с разным набором сигналов. Для одного прибора выездная запись является штатным применением, для другого нужны дополнительные компоненты и организационные условия. Назначение и допустимую конфигурацию проверяют в документации конкретной системы.
Потребительские часы и приложения могут оценивать косвенные признаки сна, но их алгоритмы и набор датчиков отличаются от клинической полисомнографии. Удобный график стадий в приложении не является доказательством, что устройство регистрирует те же сигналы. При обсуждении оборудования важно сохранять различие между медицинской системой и бытовым наблюдением.
Дыхательные датчики: несколько взглядов на один процесс
Датчик потока и датчик дыхательного усилия регистрируют разные явления. Воздух может двигаться иначе, чем меняется форма грудной клетки, поэтому один сигнал не заменяет другой. Выбор типа датчика потока связан с методикой; разные датчики имеют неодинаковую чувствительность к условиям дыхания и техническим артефактам.
Респираторные пояса регистрируют движения грудной клетки и живота. Для устойчивой записи нужны подходящий размер, правильное подключение и сохранение положения в течение исследования. Неисправный или сместившийся пояс способен дать слабый сигнал, который нельзя автоматически трактовать как отсутствие усилия. Техническая проверка и сопоставление каналов обязательны.
Пульсоксиметрический канал зависит от контакта, кровоснабжения места измерения, движения и свойств датчика. Важны не только числовые значения, но и признаки качества сигнала. В архиве полезно иметь информацию, позволяющую отличить физиологическую динамику от потери регистрации. Само наличие SpO₂ в отчёте не доказывает качество всей ночной записи.
Дополнительное измерение углекислого газа может требовать отдельного устройства и канала интеграции. Капнография и транскутанное измерение имеют разные принципы и ограничения. Их нельзя объединять под общим обещанием «полного дыхательного мониторинга» без уточнения технологии, принадлежностей и назначения.
Стационарное и переносное исполнение
В лаборатории сна оператор может наблюдать сигналы в реальном времени и реагировать на технические проблемы в предусмотренном порядке. Здесь важны удобство рабочего места, связь с пациентом, видео и централизованное хранение. Если несколько исследований идут одновременно, нужно проверить число поддерживаемых рабочих мест и организацию наблюдения.
Переносной регистратор должен сохранять данные в условиях ограниченного доступа к технической помощи. Поэтому особенно существенны автономность, память, крепление и простота проверки перед началом записи. Беспроводное подключение удобно, но требует понимания, где находятся первичные данные и что происходит при потере связи.
Некоторые системы способны хранить сигналы локально и передавать их на рабочую станцию после исследования или при восстановлении соединения. Это полезная архитектура, но её нельзя считать универсальной для всех моделей. При выборе нужно попросить демонстрацию конкретного сценария: временное отсутствие сети, последующее открытие записи и проверка непрерывности временной шкалы.
| Сценарий | Главное организационное требование | Особый риск |
|---|---|---|
| Лабораторная полисомнография | Наблюдение, синхронное видео и доступ к сигналам | Потеря отдельного канала при внешне продолжающейся записи |
| Переносная полисомнография | Автономность и сохранение полного набора каналов | Невозможность исправить смещение датчика после начала |
| Респираторная полиграфия | Соответствие ограниченного набора сигналов задаче | Подмена полисомнографического анализа более узким методом |
| Несколько мест одновременно | Разделение пациентов и управление потоками данных | Ошибочная привязка записи или недостаточная ёмкость архива |
| Расширенная конфигурация | Совместимость дополнительных измерительных модулей | Разная временная задержка и непроверенная синхронизация |
Синхронизация и полнота записи
Разные датчики и внешние устройства могут иметь собственную задержку обработки. Для совместного анализа важно понимать, как система согласует временные шкалы. При подключении дополнительного прибора недостаточно увидеть его кривую: нужно проверить, корректно ли она соотносится с остальными каналами и видео.
Передача данных по сети и их сохранение — разные процессы. На экране может присутствовать текущий сигнал, но при неправильной настройке архив окажется неполным. Поэтому при приёмке и после изменений конфигурации выполняют тестовую запись, закрывают её и повторно открывают. Проверяют все необходимые каналы, видео, события и комментарии.
Для длительных исследований оценивают объём хранения не только электрических сигналов, но и видеозаписей. Политика архива должна определять сроки, резервирование, права доступа и восстановление. Резервная копия полезна только тогда, когда из неё можно получить целое исследование с сохранённой временной связью, а не набор разрозненных файлов.
Автоматическая разметка и работа специалиста
Программа может предлагать разметку стадий сна и событий, однако её результат зависит от состава каналов и качества сигналов. Автоматический анализ не является независимым измерением, которое исправляет плохую запись. Он помогает организовать просмотр, но требует профессионального подтверждения и возможности ручного редактирования.
При выборе ПО полезно проверить, как быстро врач переходит от сводной таблицы к исходному эпизоду. Должны быть видны соответствующие каналы, временной интервал и связанные данные. Если программа выдаёт только итоговый индекс без удобного просмотра, разбор спорных событий становится затруднительным.
Разметка должна оставаться воспроизводимой: важно знать, кто её выполнил, какие изменения внесены и какая версия алгоритма использовалась. Это особенно полезно при повторном анализе и совместной работе. Обновление программы может изменить автоматическую обработку, поэтому сопоставимость результатов нельзя оценивать только по одинаковому названию отчёта.
Шесть критериев выбора полисомнографа
Первый критерий — клинический сценарий и состав исследования. Лаборатория сна, переносная полисомнография и ограниченный респираторный мониторинг требуют разных решений. Нужен перечень сигналов и принадлежностей для каждого сценария. Он позволяет отличить полноценный комплект от базового регистратора без необходимых датчиков.
Второй критерий — датчики и возрастные исполнения. Проверяют размеры поясов, электроды, канюли, датчики потока и пульсоксиметрии, если они предусмотрены. Поддержка определённой группы пациентов должна относиться к конкретному комплекту. Наличие универсального разъёма не доказывает, что любые принадлежности подходят для всех возрастов.
Третий критерий — качество и непрерывность. Важны контроль контактов, понятные сообщения о потере сигнала, локальная память и поведение при разрыве связи. Для переносного исследования дополнительно оценивают крепление и автономность полного комплекта. Паспортное время работы одного блока не всегда описывает все подключённые компоненты.
Четвёртый критерий — анализ и отчёт. Врач должен иметь возможность пересматривать разметку, видеть исходные каналы и документировать ограничения. Полезно провести демонстрацию на обезличенном тестовом исследовании. Так можно оценить не только привлекательность интерфейса, но и реальную скорость проверки сложных фрагментов.
Пятый критерий — обработка и логистика. Для электродов, поясов и других компонентов устанавливают допустимые способы повторного использования или замены. Важно учитывать время подготовки и доступность совместимых расходных материалов. Полный ночной набор принадлежностей должен быть готов до начала исследования, а не собираться из случайных замен.
Шестой критерий — данные и обслуживание. Уточняют архив, экспорт, резервирование, лицензии на места анализа и сервис медицинского блока. Если требуется интеграция внешних приборов, проверяют её отдельно. В договорённостях о поддержке должно быть понятно, кто отвечает за проблему в датчике, сети, камере или программной базе.
Ошибки, которые обнаруживаются только после начала работы
| Ошибка | Почему это важно | Правильная проверка |
|---|---|---|
| Считают любой прибор сна полисомнографом | Отсутствуют каналы анализа структуры сна | Сверить фактический состав сигналов |
| Полагаются только на автоматическую разметку | Артефакт может быть принят за событие | Обеспечить экспертный просмотр исходных каналов |
| Не проверяют видео по времени | Нельзя точно связать движение и электрическое событие | Испытать синхронизацию в тестовой записи |
| Оценивают питание одного блока | Другие компоненты прекращают работу раньше | Проверить автономность полной конфигурации |
| Сохраняют только итоговый отчёт | Невозможен подробный повторный анализ | Хранить предусмотренные исходные сигналы и разметку |
| Не различают время записи и время сна | Меняется смысл расчётных индексов | Ясно указывать метод и используемый временной показатель |
Пример комплектации лаборатории сна
Для одного стационарного места необходимо согласовать не только регистратор, но и набор датчиков, камеру, рабочую станцию, средства связи и архив. Важно заранее решить, будет ли анализ выполняться на том же компьютере или на отдельном месте врача. Если последнее, проверяют лицензию и доступ к полному исследованию, включая видео.
При расширении до нескольких мест нагрузка возрастает не только на медицинские блоки, но и на сеть, хранение и персонал. Возможность программы открыть несколько окон не подтверждает готовность всей инфраструктуры. Полезно смоделировать одновременную запись и последующий просмотр нескольких тестовых исследований, проверяя их независимую идентификацию.
Связанные материалы энциклопедии
Ограничения пульсоксиметрии и причины недостоверного сигнала
Способы измерения углекислого газа при капнографии
Частые вопросы
Можно ли обойтись пульсоксиметром? Он регистрирует ограниченный набор показателей и не определяет структуру сна так, как полноценная полисомнография. Необходимый метод выбирает врач. Более простой прибор может решать отдельную задачу, но не является универсальной заменой многоканального исследования.
Домашнее исследование всегда менее информативно? Информативность зависит от состава сигналов, качества записи и задачи. Домашняя и лабораторная организация имеют разные возможности контроля. Поэтому сравнивают конкретные методы и конфигурации, а не только место, где находится пациент.
Нужно ли видео каждой системе? Это зависит от задачи исследования и принятого протокола. Если видео необходимо, оно должно быть технически согласовано с сигналами. Возможность подключить обычную камеру без проверки синхронизации не означает полноценную видеоинтеграцию.
Можно ли использовать один набор датчиков для всех пациентов? Размеры, назначение и правила обработки различаются. Подходящий комплект определяется документацией и сценарием применения. Запас совместимых датчиков и расходных материалов — часть оснащения, а не второстепенная закупка.
Что важнее: число каналов или программа? Для надёжного исследования нужны оба компонента вместе с датчиками и организацией процесса. Программа не создаёт сигнал, который не был зарегистрирован, а большой усилитель без удобного пересмотра затрудняет анализ. Оценивать нужно завершённую систему от подключения пациента до сохранённого результата.
