Респираторный манометр: MIP, MEP и SNIP без подмены силы потоком

Респираторный манометр измеряет давление, создаваемое дыхательной мускулатурой при стандартизированных манёврах. Наиболее известные показатели — максимальное инспираторное давление MIP, максимальное экспираторное давление MEP и назальное давление при коротком инспираторном усилии SNIP. Прибор регистрирует давление, а не скорость воздушного потока. Поэтому его результаты нельзя подменять пиковой скоростью выдоха, пиковой скоростью кашля или показателем нагрузки дыхательного тренажёра.

Измерение кажется простым: пациент выполняет усилие, на дисплее появляется число. Но это число зависит от герметичности интерфейса, исходного лёгочного объёма, формы усилия, нулевой установки и правил выделения результата. Низкое значение может отражать снижение функции, недостаточное выполнение или техническую проблему. Обоснованная интерпретация начинается с проверки того, что именно зарегистрировано.

MIP, MEP и SNIP отвечают на разные вопросы

MIP характеризует максимальное инспираторное давление при предусмотренном манёвре через ротовой интерфейс. MEP относится к экспираторному усилию. Эти величины связаны с работой разных мышечных групп и условиями дыхательной системы. Их нельзя свести к одной общей «силе лёгких»: лёгкие не являются мышцей, а измеренный ответ зависит также от механики и исходного объёма.

SNIP получают через назальный интерфейс при коротком инспираторном манёвре. Этот способ может дополнять ротовое измерение, но не является его численно взаимозаменяемым вариантом. Верхние дыхательные пути и проходимость носа влияют на передачу давления. Поэтому низкий назальный результат требует оценки технических и анатомических условий, а не автоматического вывода о мышечной слабости.

Пиковая скорость кашля — отдельный потоковый показатель. Она зависит от комплекса факторов, включая координацию, объём вдоха, работу голосовой щели и экспираторное усилие. Давление и поток связаны физиологически, но измеряются разными датчиками и описывают разные стороны функции. При выборе комплекта важно определить, какие исследования нужны кабинету, а не считать любой дыхательный прибор универсальным.

Показатель или устройство	Измеряемая величина	Ключевое отличие
MIP	Инспираторное давление при ротовом манёвре	Зависит от выполнения, интерфейса и исходного объёма
MEP	Экспираторное давление при предусмотренном усилии	Требует контроля ротовой герметичности и формы давления
SNIP	Назальное давление при коротком инспираторном манёвре	Передача сигнала зависит от условий верхних дыхательных путей
Пиковая скорость кашля	Максимальный воздушный поток при кашле	Не равна максимальному давлению и требует потокового измерения
Дыхательный тренажёр	Создаёт заданную нагрузку	Не становится диагностическим манометром без соответствующего измерительного режима

Датчик давления и пациентский тракт

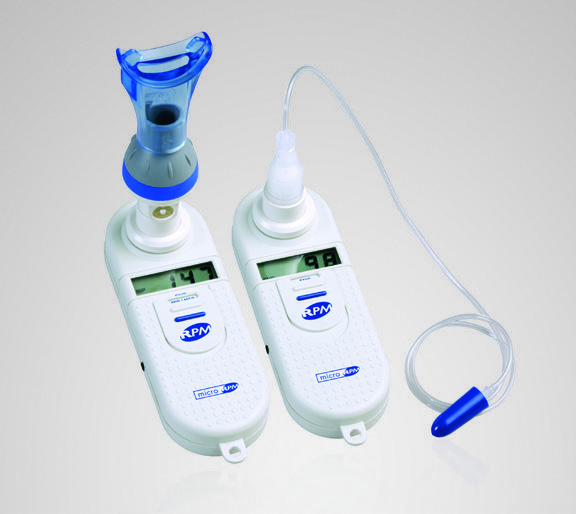

Измерительная цепь включает интерфейс, клапанный или соединительный узел, линию передачи давления и сенсор. В компактных системах, например MicroRPM, предусмотрены разные принадлежности для ротового и назального измерения. Их выбор связан с режимом исследования. Совпадение разъёмов не означает, что любая комбинация принадлежностей допустима.

Датчик преобразует давление в электрический сигнал, который программа обрабатывает и отображает. Для качества важны диапазон, разрешение, точность и динамический ответ. Разрешение в один шаг дисплея не равно точности измерения: прибор может показывать много градаций, но это не подтверждает столь же малую погрешность.

Утечка в соединении или возле губ уменьшает передаваемое давление и меняет форму кривой. Частичная обструкция трубки или наличие влаги могут искажать динамику. Поэтому внешний осмотр тракта и правильная сборка являются полноценной частью измерения. Необычно низкий результат нельзя интерпретировать до исключения очевидных дефектов цепи.

Нулевая установка и проверка измерительного канала

Нулевая установка задаёт исходный уровень давления. Если в этот момент на интерфейс действует давление или разрежение, последующий сигнал может получить смещение. В инструкции MicroRPM отдельно предусмотрено отсутствие давления при автоматическом обнулении. Это простой пример того, как техническое действие перед манёвром влияет на весь результат.

Ноль и проверка точности — не одно и то же. Правильный исходный уровень не подтверждает корректный масштаб во всём диапазоне. Предусмотренные проверки и обслуживание выполняют по документации конкретного прибора. Если требуется сравнение с эталонным средством, оно должно быть подходящим по диапазону и процедуре подключения.

После падения, подозрения на повреждение или неустойчивого поведения не следует ограничиваться повторными усилиями пациента. Сначала оценивают техническое состояние. Это помогает избежать ситуации, когда утомление пациента нарастает, а причина отклонения находится в приборе или соединении.

Форма кривой: пик и устойчивый участок

Короткий острый пик и более устойчивое давление — разные характеристики. Если система выводит только максимальный отсчёт, он может отражать кратковременный выброс, а не тот показатель, который предусмотрен выбранной методикой. Поэтому важно знать алгоритм выделения результата: пиковое значение, усреднённый участок или другая определённая величина.

Просмотр кривой помогает обнаружить утечку, прерывание усилия, нестабильность и необычный старт. Число без формы записи ограничивает проверяемость. При динамическом наблюдении необходимо сохранять одинаковое определение результата: сравнение пика в одном визите с устойчивым участком в другом создаёт искусственное различие.

Программное обеспечение может накладывать кривые повторов и сохранять историю. Это полезно для оценки качества, если исходные данные доступны и не заменены одним выбранным максимумом. При этом автоматическая оценка не освобождает оператора от наблюдения за пациентом и понимания технических критериев.

Признак	Возможное объяснение	Что уточнить
Короткий высокий выброс	Неподходящий для принятого показателя пик или артефакт	Алгоритм расчёта и наличие пригодного участка усилия
Постепенное падение давления	Утечка, прекращение усилия или особенности выполнения	Герметичность и наблюдение во время манёвра
Разные начальные уровни	Неправильное обнуление или изменение условий	Порядок нулевой установки и состояние тракта
Рост результата в первых повторах	Освоение манёвра и улучшение координации	Достаточность обучения и критерии завершения серии
Снижение в поздних повторах	Утомление, изменение мотивации или технический дефект	Условия серии и необходимость предусмотренного отдыха
Низкий SNIP при иной картине ротового теста	Различия методов или нарушение назальной передачи давления	Проходимость носа, интерфейс и клинический контекст

Исходный объём и положение пациента

Давление, создаваемое мышцами, зависит от условий их работы, включая исходный лёгочный объём. Поэтому результаты манёвров, начатых из разных состояний, нельзя считать полностью сопоставимыми. Методика должна определять исходное положение и процедуру, а оператор — подтверждать её выполнение в пределах возможностей пациента.

Положение тела и особенности интерфейса также сохраняют при повторных исследованиях, если задача предполагает сравнение во времени. Изменение мундштука или способа поддержки губ может повлиять на способность удержать герметичность. В отчёте отмечают существенные отклонения, особенно когда выполнение затруднено.

Максимальное усилие требует сотрудничества. Понятная демонстрация и последовательное обучение могут улучшить результат без какого-либо физиологического изменения. Поэтому более высокий показатель после нескольких попыток не обязательно означает эффект лечения или тренировки. Сначала оценивают эффект освоения процедуры.

Повторяемость не равна максимальности

Несколько одинаковых низких значений могут быть получены при одинаково неполном усилии или постоянной утечке. Повторяемость подтверждает устойчивость выполнения, но не доказывает, что достигнут истинный физиологический максимум. Важны форма кривой, наблюдение за манёвром и соответствие принятому протоколу.

С другой стороны, непрерывное увеличение числа попыток не гарантирует улучшения качества. Утомление, дискомфорт и изменение координации могут ухудшить поздние результаты. Число повторов, отдых и критерии завершения определяют по применимой методике. Исследование проводит обученный персонал с учётом ограничений и противопоказаний, а не по универсальному сценарию для любого пациента.

При низком результате полезно разделять техническую пригодность и клиническую интерпретацию. Если манёвр выполнен неудовлетворительно, число не следует представлять как точную меру мышечной функции. Если качество подтверждено, результат рассматривают вместе с другими данными, поскольку измерение остаётся интегральным и зависит от механики дыхательной системы.

Назальный режим и ограничения SNIP

SNIP использует другой путь передачи давления, что может быть полезно при затруднённом ротовом манёвре. Однако состояние носовых ходов и правильность установки интерфейса имеют самостоятельное значение. Выраженная заложенность или особенности верхних дыхательных путей могут приводить к занижению показателя без эквивалентного изменения силы инспираторных мышц.

Необходимо отличать качество короткого усилия от абсолютного числа. Непривычный манёвр может выполняться слишком медленно или с иной координацией. Сохранённая кривая позволяет проверить форму и сравнить повторы. Автоматическая регистрация пика не подтверждает, что манёвр соответствовал определению теста.

Рекомендации ERS рассматривают SNIP и MIP как дополняющие, а не взаимозаменяемые измерения. Их расхождение может быть информативным, если техника проверена. Механическое усреднение двух чисел или подстановка одного вместо другого скрывает различие методов и затрудняет интерпретацию.

Референсные значения и динамическое наблюдение

Сравнение с ожидаемыми значениями зависит от выбранного референсного набора и характеристик пациента. Нужно знать, для какой популяции и методики получены уравнения. Даже при одинаковом названии MIP результаты могут различаться по исходному объёму, интерфейсу и определению давления. Референс не должен использоваться вне понятной области применимости.

В отчёте важно различать знак давления и его абсолютную величину. Инспираторное давление может отображаться как отрицательное либо представляться модулем в зависимости от системы. Ошибка знака при переносе данных способна перевернуть смысл динамики. Поэтому вместе с числом сохраняют обозначение показателя и единицы.

Для оценки изменений во времени используют сопоставимую технику, прибор и алгоритм. Замена программного обеспечения или референсного набора требует отдельного обозначения. Если предыдущая серия была технически слабой, улучшение следующего результата нельзя без проверки приписывать изменению состояния.

Разбор 1: низкое MEP оказалось утечкой

Ситуация. Пациент выполняет несколько попыток с похожими низкими значениями. На экране результат повторяется, и серия выглядит устойчивой. При этом оператор замечает неполное удержание мундштука.

Анализ. Проверяют ротовой интерфейс, герметичность и форму давления. Постоянная утечка может воспроизводимо ограничивать показатель. Повторяемость в этом случае отражает повторение одного дефекта, а не подтверждённую мышечную характеристику.

Практический вывод. Сначала устраняют техническую причину предусмотренным способом и повторно оценивают пригодность манёвра. Первоначальные значения не следует смешивать с качественной серией. Если герметичность обеспечить невозможно, ограничение отражают в отчёте и выбирают дальнейший путь оценки по клинической задаче.

Разбор 2: SNIP ниже прежнего, а состояние не изменилось

Ситуация. При повторном визите назальное давление заметно ниже. Исследование выполнено на том же приборе, но пациент сообщает о выраженной заложенности носа.

Анализ. Проверяют интерфейс, форму манёвра и условия передачи давления. Сопоставляют данные с ротовыми измерениями, если они предусмотрены и пригодны. Одинаковый прибор не обеспечивает сопоставимости при изменении верхних дыхательных путей.

Практический вывод. Изолированное снижение SNIP нельзя автоматически считать ухудшением инспираторной силы. В отчёте сохраняют изменившиеся условия, а дальнейшую оценку определяют с учётом клинической картины. Это пример, когда технический контекст важнее механического сравнения двух чисел.

Что проверить при выборе манометра

Критерий	Практическая проверка	Значение для работы
Набор измерений	Поддержка MIP, MEP и нужного назального режима	Соответствие задачам кабинета без подмены потоковых тестов
Кривые давления	Просмотр и сохранение исходной формы	Проверяемость пика, устойчивого участка и артефактов
Интерфейсы	Совместимость клапанов, фильтров и назальных принадлежностей	Герметичность и воспроизводимая передача сигнала
Технический контроль	Нулевая установка, проверка и обслуживание	Выявление смещения до интерпретации пациента
Референсные данные	Происхождение уравнений и область применения	Корректное сравнение с ожидаемыми значениями
История исследования	Хранение повторов, условий и версии расчёта	Обоснованное динамическое наблюдение

Частые вопросы

Низкое давление всегда означает мышечную слабость?

Нет. Возможны неполное усилие, утечка, неподходящие условия или особенности передачи сигнала. Сначала подтверждают техническую пригодность, затем выполняют клиническую интерпретацию.

Можно ли измерить пиковую скорость кашля этим же датчиком?

Датчик давления сам по себе не измеряет поток. Такая функция требует соответствующей измерительной системы и заявленного режима.

Зачем сохранять кривую, если есть максимальное число?

Форма помогает различить пригодный манёвр, короткий выброс, утечку и прерывание усилия. Одно число скрывает эти различия.

SNIP заменяет MIP?

Нет. Методы дополняют друг друга и имеют разные ограничения. Их численные результаты не следует считать взаимозаменяемыми.

Повторяемый результат обязательно максимальный?

Нет. Можно повторять одинаково неполное усилие. Повторяемость оценивают вместе с качеством выполнения и формой сигнала.
