Что измеряет ручной динамометр
Ручной мышечный динамометр регистрирует силу, приложенную к измерительной площадке во время выбранного теста. Прибор позволяет получить количественные данные вместо одной субъективной оценки сопротивления. Но число относится к конкретной постановке: положению пациента, точке контакта, направлению воздействия и способу выполнения. Без этих условий оно не является универсальной характеристикой мышцы.
Такой прибор отличается от кистевого динамометра с рукояткой для захвата. Кистевой вариант предназначен для определённого взаимодействия с кистью, а ручной тестер устанавливается специалистом в выбранной точке сегмента в рамках методики. Оба измеряют силу, однако их результаты и задачи не взаимозаменяемы.

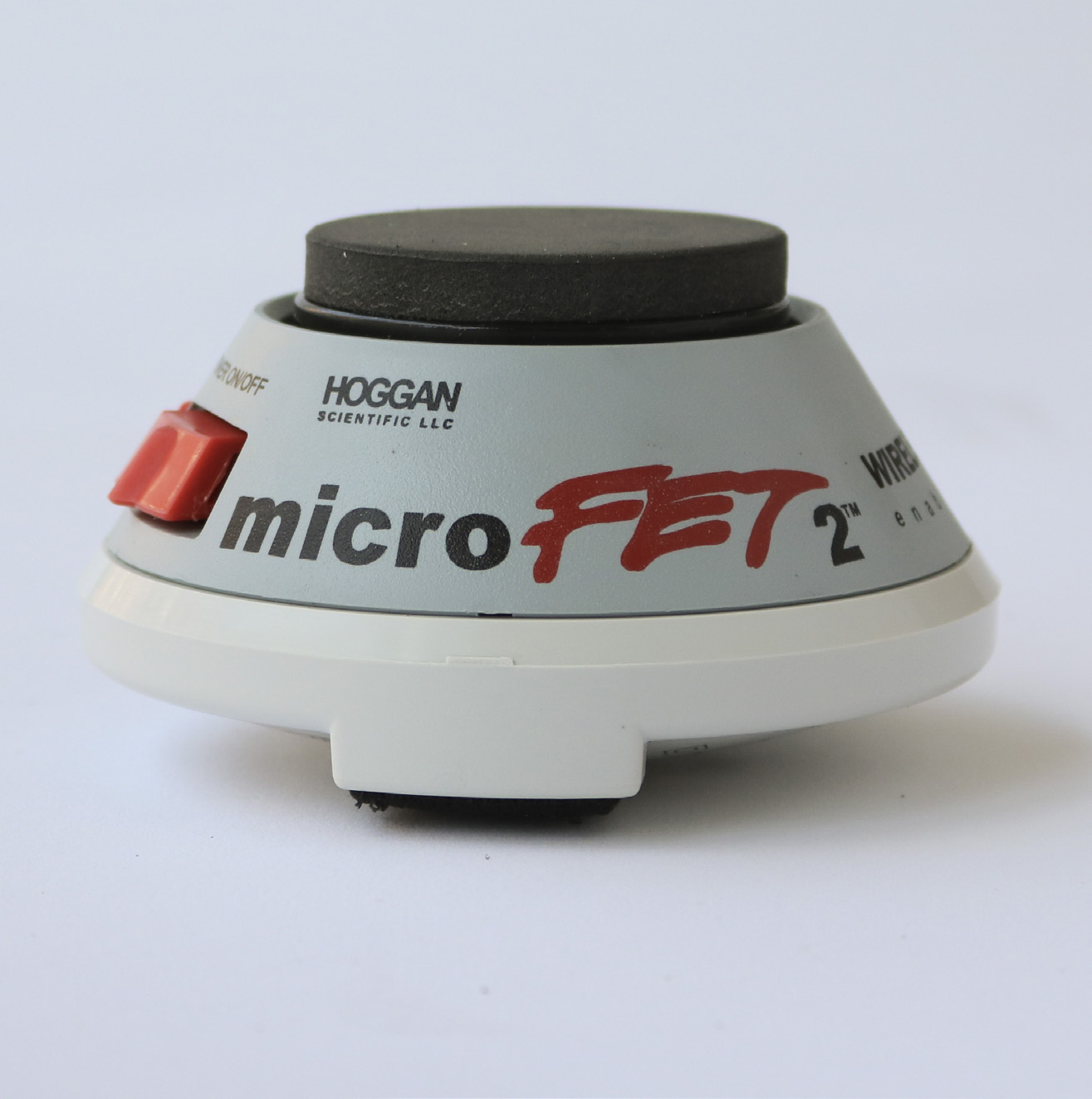

Пример портативного тестера — Hoggan microFET2. В документации описаны регистрация силы и времени, сменные контактные насадки и настройки порога. Конкретные функции зависят от версии. Эти сведения характеризуют устройство; клинический тест выбирается подготовленным специалистом с учётом показаний, ограничений и инструкции.
Сила и момент — разные величины
Динамометр непосредственно регистрирует силу на своей площадке. Суставной момент зависит также от плеча приложения и направления. Если прибор переместили ближе к суставу, одинаковый момент может соответствовать другой силе. Поэтому изменение точки контакта способно изменить число без изменения способности пациента.
Для простого механического представления момент связан с силой и перпендикулярным плечом. В реальном тесте анатомия и направление воздействия усложняют оценку. Нельзя автоматически превращать показание в ньютонах в момент сустава без подходящей методики и измерения геометрии. Если программа рассчитывает момент, нужно знать, какие данные введены и какие предположения приняты.
Это различие особенно важно при сравнении сторон или занятий. Установка «примерно в том же месте» может быть недостаточной. Методика должна определять ориентир и положение сегмента. Запись точки приложения помогает восстановить условия и оценить источник различий.
Единицы тоже требуют внимания. Ньютон, фунт-сила и килограмм-сила описывают силу, а килограмм как единица массы — другую величину. Если прибор отображает kgf, в отчёте не следует молча превращать это в массу пациента или писать неоднозначное «кг». Точный символ предотвращает ошибку при обмене данными.
| Величина | Смысл | Условие корректного использования |
|---|---|---|
| Сила, Н | Воздействие на измерительную площадку | Известны направление и постановка |
| Килограмм-сила, kgf | Единица силы, отличная от единицы массы | Единица явно сохранена в отчёте |
| Момент, Н·м | Механический эффект силы относительно оси | Известно подходящее плечо и метод расчёта |
| Пиковая сила | Максимум зарегистрированного сигнала | Понятны временное окно и условия теста |
| Средняя сила | Усреднение за определённый интервал | Интервал и алгоритм одинаковы при сравнении |
| Длительность | Время по правилам регистрации устройства | Учтён порог начала и окончания записи |
Позиция пациента и фиксация
Положение сустава влияет на механические условия теста. Если оно меняется, измеряется другая постановка, даже при той же мышечной группе. Поэтому стандартность позиции важнее кажущейся простоты портативного прибора. Подготовленный специалист выбирает допустимое положение и контролирует его воспроизводимость.
Фиксация нужна для определения задачи, но её способ должен соответствовать методике и пациенту. Внешняя опора, положение туловища и участие соседних сегментов могут влиять на результат. Нельзя считать силу изолированной мышцы непосредственно измеренной, если фактически разрешено сложное движение нескольких сегментов.
Сила самого исследователя также может ограничивать ручной тест. Если специалист не удерживает устройство в заданных условиях, измерение может отражать уступание его руки, а не максимальную способность пациента. Решение состоит в подходящей валидированной постановке и обучении, а не в требовании просто сильнее давить.
Контактная насадка влияет на распределение давления и устойчивость. Производитель может предлагать разные формы для разных поверхностей. Выбор должен соответствовать инструкции и тесту. Самодельная мягкая прокладка или изменённая площадка способны повлиять на передачу силы и сравнимость результатов.
Способ выполнения теста
В разных методиках пациент может наращивать усилие против удерживаемого прибора либо сопротивляться внешнему воздействию. Эти варианты не следует смешивать в одной серии без пояснения. Скорость приложения, инструкция и критерий завершения влияют на результат и переносимость. Обзор оборудования не заменяет клинический протокол.
Резкий короткий пик может отличаться от устойчивого усилия. Если прибор сохраняет только максимум, необходимо понимать, был ли он частью корректного выполнения или артефактом контакта. Дополнительная временная кривая, если она доступна, помогает анализу, но тоже требует правильной регистрации.
Количество попыток, отдых и порядок сторон определяются выбранной методикой. Нельзя назначить универсальный набор для всех пациентов на основании характеристик датчика. Для сравнения важно сохранять принятый порядок и отмечать существенные отклонения, включая боль, усталость и неполное понимание задания.
Порог регистрации определяет, когда прибор начинает и завершает отсчёт. В руководстве microFET2 этот параметр связан с фиксацией данных выше выбранного уровня. Поэтому изменение порога способно изменить зарегистрированную длительность и другие производные показатели. Настройка должна быть частью записи, если она влияет на интерпретацию.
| Фактор протокола | Как может изменить число | Что фиксировать |
|---|---|---|
| Угол сустава | Меняет механические условия | Принятое положение и допустимые отклонения |
| Точка приложения | Меняет плечо силы | Анатомический ориентир или заданную геометрию |
| Направление | Меняет измеряемую составляющую | Положение прибора относительно сегмента |
| Способ теста | Меняет характер взаимодействия | Инструкцию и критерий завершения |
| Фиксация | Меняет участие других сегментов | Опору и внешнюю поддержку |
| Порог регистрации | Меняет временное окно | Настройку устройства и версию режима |
Точность датчика не равна воспроизводимости теста
Паспортная точность описывает измерительную систему в определённых условиях. Клиническое повторение добавляет вариабельность позиции, усилия, контакта и поведения исследователя. Поэтому заявленная малая погрешность прибора не означает, что две попытки у пациента будут отличаться не больше этой величины.
Разрешение дисплея также не определяет достоверность последнего знака. Возможность показать десятые доли не делает столь малое изменение клинически значимым. Для интерпретации нужны свойства методики и контекст, а не только количество цифр. Избыточная точность записи может создавать ложное впечатление уверенности.
Калибровка подтверждает определённые свойства прибора, но не обучает персонал постановке теста. Обучение повышает воспроизводимость процесса, но не заменяет техническую проверку датчика. Эти два направления необходимо организовать отдельно и затем объединить в программе качества измерений.
При падении, ударе или подозрительном поведении прибор оценивают по установленному порядку. Нулевое показание без нагрузки не доказывает правильность всего диапазона. Самостоятельное испытание случайным грузом или усилием руки не является полноценной калибровкой. Технические действия выполняют согласно документации и принятой системе обслуживания.
Отчёт и сравнение результатов
Хорошая запись содержит сторону, задачу, положение, точку контакта, единицы, способ выполнения и итоговые показатели. Если сохраняется только число, повторить тест трудно. Беспроводная передача удобна, но не гарантирует, что эти сведения автоматически попадут в карточку пациента.
При сравнении сторон учитывают, что симметрия не является универсальным критерием нормы. Исходные особенности, задача и клинический контекст имеют значение. Процент различия полезен лишь при понятной формуле и сопоставимой постановке. Не следует делать диагноз по одному соотношению.
Изменение после курса следует рассматривать вместе с повторяемостью и условиями. Если одновременно изменились насадка, исследователь и положение, нельзя уверенно приписать всю разницу клинической динамике. При необходимости новая методика становится отдельной точкой отсчёта.
Сравнение с опубликованными значениями допустимо только при понимании популяции и протокола. Таблица из интернета может относиться к другому прибору или тесту. Наличие одинаковых единиц не делает данные взаимозаменяемыми. Особенно осторожно нужно относиться к переводу результатов между ручным тестером и стационарным изокинетическим комплексом.
| Раздел записи | Пример содержания | Что теряется при пропуске |
|---|---|---|
| Идентификация теста | Сторона и выбранная задача | Непонятно, что именно измерялось |
| Геометрия | Положение и точка контакта | Нельзя восстановить механические условия |
| Метод | Инструкция, фиксация и порядок | Смешиваются разные способы выполнения |
| Прибор | Модель, насадка и значимые настройки | Не видны технические изменения |
| Результат | Показатель с точной единицей | Возникает неоднозначность силы и массы |
| Контекст | Отклонения и переносимость | Число воспринимается вне клинических условий |
Практический разбор: сила увеличилась после смещения прибора
На повторном тесте получено большее значение, и его сочли улучшением. Однако площадка находилась ближе к суставу, чем раньше. При таком изменении плеча одинаковый механический момент может соответствовать большей силе. Измерение прибора было правильным, но сравнение постановок — нет.
Специалист восстанавливает принятый ориентир и повторяет оценку, если это допустимо и соответствует протоколу. Нельзя пересчитывать результат произвольным коэффициентом без надёжной геометрии и методики. Если условия прошлого теста неизвестны, ограничение отражают в заключении.
Профилактика состоит в стандартизованной записи положения и обучении персонала. Динамометр делает силу количественной, но не делает постановку автоматически одинаковой. Именно эта разница часто объясняет неожиданные изменения.
Практический разбор: разные сотрудники получают разные пики
Два специалиста получили различающиеся значения у одного пациента. Сначала предположили неисправность прибора. При разборе выяснилось, что один сотрудник постепенно наращивал сопротивление, другой применял иной способ теста, а фиксация сегмента отличалась. Техническая точность не могла компенсировать разные протоколы.
Команда согласует методику, проверяет обучение и техническое состояние прибора раздельно. Если различие сохраняется, его анализируют в рамках свойств теста и состояния пациента. Нельзя выбирать «более красивое» число или усреднять несопоставимые попытки без основания.
В дальнейшем результаты сопровождают сведениями о методе и исполнителе, если это требуется программой оценки. Такой подход помогает отличать реальную динамику от вариабельности процесса и делает данные полезнее для клинического решения.
Частые вопросы
Прибор измеряет силу отдельной мышцы?
Он измеряет силу на площадке в условиях выбранного теста. Связь с конкретной мышцей или группой определяется постановкой и клинической интерпретацией, а не самим датчиком.
Килограммы на дисплее означают массу?
Если устройство использует kgf, речь о килограмм-силе. Единицу нужно уточнять и сохранять точно, не смешивая её с массой.
Достаточно одного пикового значения?
Это зависит от протокола. Пик полезен, но его значение определяется качеством выполнения, повторяемостью и задачей. Универсального правила по характеристике дисплея нет.
Калибровка устраняет различия между специалистами?
Нет. Она относится к прибору. Воспроизводимость клинического теста требует отдельного обучения и стандартизации постановки.
