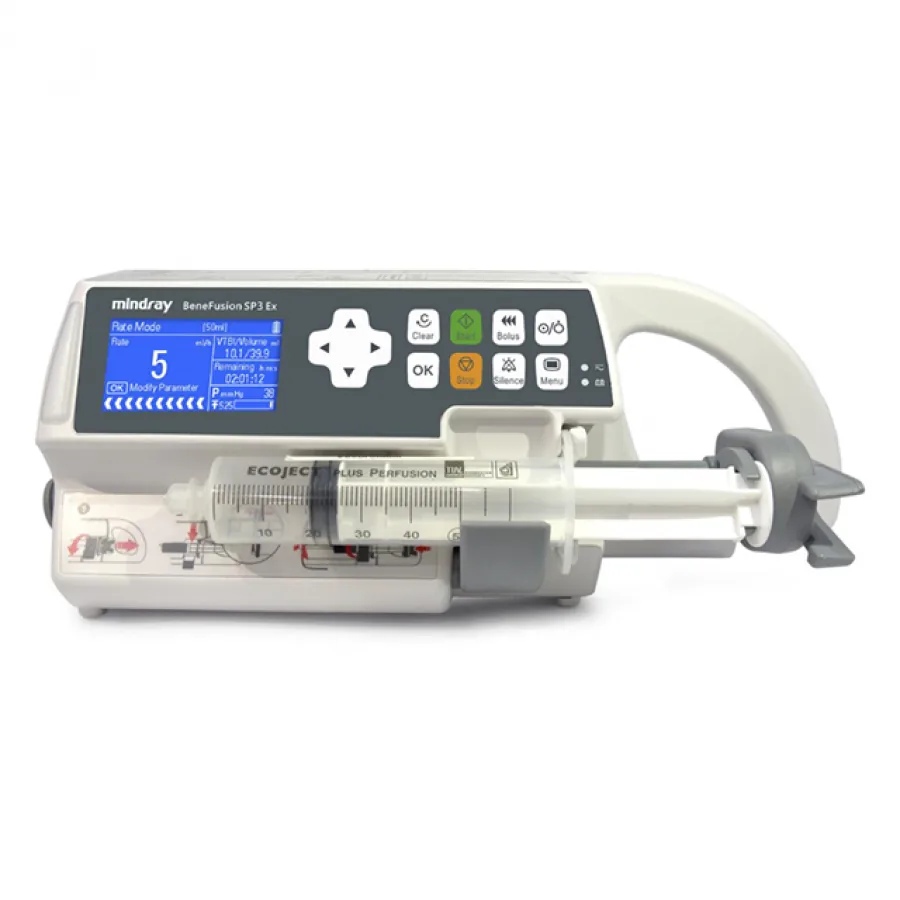

Шприцевой насос — медицинское устройство, которое перемещает поршень установленного шприца с контролируемой скоростью и тем самым обеспечивает подачу жидкости. Шприц служит резервуаром, а привод преобразует заданный режим в линейное движение. Аппарат используют в предусмотренных процедурах дозированного введения; он не определяет самостоятельно препарат, концентрацию и лечебную схему.
Шприцевой насос относится к инфузионным устройствам, но отличается от волюметрического насоса принципом перемещения жидкости. В волюметрической системе основной рабочий элемент связан с совместимой инфузионной линией или кассетой, а в шприцевой — с геометрией цилиндра и ходом поршня. Это различие влияет на объём резервуара, начальную динамику, совместимость расходных материалов и способ замены.
Как движение поршня превращается в поток
Привод толкает поршень через механический узел. Если известна площадь поперечного сечения цилиндра, перемещение можно связать с вытесненным объёмом. Поэтому одинаковая линейная скорость для шприцев разного диаметра означает разную объёмную подачу. Программа должна знать применяемый шприц либо использовать предусмотренный способ его распознавания и подтверждения.
Реальная система не является абсолютно жёсткой. Упругость шприца и линии, зазоры механизма, трение поршня и давление на выходе влияют на начало и изменение подачи. В установившемся режиме насос может соответствовать заявленной характеристике, но переходные процессы требуют отдельного понимания. Поэтому одна средняя погрешность не описывает все ситуации эксплуатации.
Движение привода и фактическое поступление жидкости в конце линии не всегда совпадают по времени. Часть перемещения может сначала компенсировать механический зазор или изменить упругое состояние системы. При небольшом потоке это особенно заметно во временном масштабе. Техническая оценка должна учитывать весь тракт, а не только шаг двигателя.
| Элемент | Задача | Что важно проверить |
|---|---|---|
| Привод и толкатель | Контролируемое движение поршня | Захват поршня, состояние механики и предусмотренные проверки |
| Фиксатор шприца | Удержание цилиндра в рабочем положении | Совместимые размеры и правильность установки |
| Система распознавания | Определение или подтверждение типа шприца | Точный список разрешённых производителей и исполнений |
| Контроль усилия или давления | Обнаружение сопротивления подаче | Метод измерения, ограничения и сообщения об окклюзии |
| Программное управление | Расчёт подачи и отображение параметров | Единицы, режимы и защиту от ошибок ввода |
| Питание и крепление | Непрерывность работы и устойчивое размещение | Батарею, док-станцию и допустимую ориентацию |
Почему совместимость шприца принципиальна
Шприцы одинакового номинального объёма могут отличаться внутренним диаметром, формой поршня и свойствами уплотнения. Аппарат использует конкретные данные или алгоритмы для разрешённых изделий. Поэтому выбор пункта меню по приблизительному сходству не подтверждает корректность подачи. Установленный шприц должен соответствовать разрешённому варианту и его обозначению.
Автоматическое распознавание не снимает необходимости проверки пользователем, если она предусмотрена. Датчик может определять размерную группу, а уточнение марки и модели выполняется иначе. Персоналу важно понимать границу автоматизации. Сообщение «шприц установлен» и подтверждение точного типа расходного материала — не всегда одно и то же.
Замена закупаемых шприцев должна рассматриваться как изменение конфигурации, а не как чисто складская операция. До перехода проверяют совместимость, требования к библиотеке и обучение. Если изделие отсутствует в разрешённом перечне, нельзя самостоятельно компенсировать предполагаемую разницу изменением лечебной скорости.
Объёмная скорость, дозовый режим и концентрация
Насос может отображать объёмную скорость либо рассчитывать её по введённым дозовым данным. Во втором случае результат зависит от корректности концентрации, массы и выбранных единиц, когда они используются. Электромеханическая точность не защищает от логически неверных исходных данных. Поэтому интерфейс ввода и независимая проверка имеют практическое значение.
Библиотека препаратов и ограничений помогает организовать работу в рамках локально утверждённых настроек, но не является универсальным справочником для любого учреждения. Её содержание должно поддерживаться ответственным процессом. Наличие библиотеки в рекламном описании не означает, что она уже настроена под конкретное отделение и применяемые концентрации.
Мягкие и жёсткие программные ограничения, если они предусмотрены, выполняют разные функции. Важно знать, какие сообщения пользователь может подтвердить, а какие действия блокируются. При обучении разбирают не только штатный ввод, но и смысл предупреждений. Обход сообщений без понимания причины разрушает пользу программной защиты.
Окклюзия: почему тревога возникает не мгновенно
При препятствии движению жидкости давление в системе может нарастать постепенно. Время до обнаружения зависит от подачи, упругости тракта, объёма системы и реализации контроля. Поэтому отсутствие немедленной тревоги не доказывает свободную проходимость. Паспортную характеристику нужно читать вместе с условиями испытания.
Некоторые насосы оценивают усилие на поршне, другие конфигурации могут использовать дополнительные средства контроля давления. Эти способы не следует считать одинаковыми по точке измерения. Давление, рассчитанное из усилия, зависит от свойств шприца и механической системы. В документации важно выяснить, какую именно величину отображает прибор.
После устранения препятствия в упругой системе может высвобождаться накопленный объём. Производители применяют разные решения для уменьшения соответствующего риска, но они имеют определённые условия действия. Нельзя считать наличие функции автоматическим разрешением произвольно разъединять или перестраивать линию. Действия при тревоге выполняют по принятому протоколу и инструкции.
Переходные процессы и положение оборудования
Начало работы, изменение скорости, замена шприца и перемещение системы являются переходными событиями. Для них полезно различать заданное действие, движение механики и фактическую динамику в линии. Если рассматривать только средний объём за длительное время, кратковременные отклонения могут остаться незаметными.
Высота насоса относительно точки введения и расположение линии влияют на гидростатические условия. Перемещение не должно рассматриваться как нейтральное действие только потому, что программа продолжает отсчёт. Условия монтажа и допустимого использования определяются документацией. Особенно важно сохранять согласованную организацию при транспортировке и смене рабочего места.
Длинная линия, дополнительные соединения и многокомпонентная сборка увеличивают сложность системы. Они могут менять внутренний объём, сопротивление и упругость. Поэтому оценка совместимости включает не только шприц, но и тракт до точки применения. Сокращение числа соединений или изменение их вида не должно выполняться произвольно без учёта медицинской задачи.
| Характеристика | Что она описывает | Чего она не гарантирует |
|---|---|---|
| Средняя точность подачи | Отклонение при заданных условиях испытания | Одинаковую динамику в любой линии и при любом шприце |
| Минимальный шаг задания | Дискретность пользовательской установки | Фактическую точность на каждом коротком интервале |
| Тревога окклюзии | Обнаружение определённого сопротивления или давления | Мгновенное выявление любого нарушения проходимости |
| Остаток объёма | Расчёт по выбранной модели шприца и работе привода | Независимое измерение всего содержимого линии |
| Батарейное питание | Работу без внешней сети в заявленных условиях | Неограниченную автономность полного комплекса |
| Библиотека препаратов | Программные подсказки и ограничения | Правильность всех исходных медицинских данных |
Одноканальный прибор и инфузионная станция
Отдельный насос удобен для одного канала, но несколько устройств требуют организации питания, креплений и маркировки. Док-станция может объединять часть этих функций и информационный обмен. Однако физическое размещение нескольких насосов рядом не означает общей независимости каналов или автоматического управления всей системой.
При комплектации станции важно установить, какие функции остаются у отдельного насоса при извлечении из дока. Это касается питания, информации и тревог. Если требуется перемещение одного канала, сценарий должен быть предусмотрен конструкцией. Нужно также учитывать доступ к каждому шприцу без случайного воздействия на соседние устройства.
Интеграция с медицинской информационной системой может уменьшить повторный ввод данных, но требует корректной идентификации пациента и канала. Передача числа по сети не подтверждает его правильный клинический смысл. Проверяют единицы, концентрацию, время и связь с назначением в рамках разрешённого решения.
Шесть критериев выбора
Первый критерий — назначение и диапазон рабочих сценариев. Нужно определить, какие типы подачи и какие группы пациентов предусмотрены в учреждении. Это не означает выбор лечебных режимов по каталогу. Требуется техническое соответствие разрешённому применению и доступность нужных функций в конкретной версии устройства.
Второй критерий — разрешённые шприцы. Список сверяют с фактическими закупками и возможными поставщиками. Важно наличие точных обозначений, а не только объёмов. Если система требует настройки перечня, порядок её выполнения должен быть понятен и документирован до начала эксплуатации.
Третий критерий — измерительная динамика и тревоги. Сравнивают не только общую точность, но и условия старта, обнаружение окклюзии и поведение при смене шприца. Полезны документы с методами испытания. Нельзя ранжировать устройства по одному числу, полученному в разных условиях.
Четвёртый критерий — интерфейс и защита ввода. Проверяют читаемость единиц, подтверждение концентрации и типа шприца, доступ к истории событий. Демонстрацию проводят по типичному сценарию учреждения, включая предупреждения. Удобная кнопочная панель должна помогать замечать ошибку, а не просто ускорять ввод.
Пятый критерий — организация рабочего места. Нужны крепление, доступ к шприцу, кабели питания и понятная маркировка каналов. Для транспортировки отдельно оценивают разрешённые условия и батарею. Если предлагается станция, уточняют поведение каждого насоса при отделении от общего блока.
Шестой критерий — обслуживание и данные. Важно наличие проверочных процедур, технической поддержки и управления версиями ПО. Библиотеки и сетевые настройки требуют ответственного сопровождения. Сервисный план должен учитывать механический привод, батарею и программную среду, поскольку их неисправности проявляются по-разному.
Разбор ситуации: новый шприц, прежнее название в меню
Учреждение заменило расходные материалы, сохранив тот же номинальный объём. Если в программе остался прежний тип, насос может использовать другую геометрическую модель. Правильное решение состоит в проверке разрешённого перечня и настройке по документации, а не в экспериментальном изменении скорости на пациенте. Это пример того, как складское изменение становится измерительным фактором.
При приёмке нового расходного материала полезно документировать его точное обозначение, совместимость и обучение персонала. Внешне похожая упаковка не всегда означает одинаковую конструкцию. Проверка должна охватывать не только возможность зажать цилиндр, но и корректность распознавания и предусмотренное движение поршня.
Разбор ситуации: средняя подача правильная, начало запаздывает
На стенде за длительный интервал получен ожидаемый объём, но начальный участок выглядит иначе. Это может быть связано с механическим зазором, трением и упругостью тракта. Такой результат не позволяет объявить прибор исправным или неисправным без сопоставления с методикой испытания. Средняя точность и переходная динамика отвечают на разные вопросы.
Для технического контроля используют предназначенные анализаторы и разрешённые процедуры. Результаты фиксируют вместе с типом шприца, линией и условиями. Проверка на случайной ёмкости без временной характеристики способна пропустить важные особенности. При этом стендовые данные не превращаются в рекомендации по изменению лечебной подачи.
| Ошибка | Почему она существенна | Что проверить |
|---|---|---|
| Выбор по одинаковому объёму шприца | Различается геометрия и трение | Точную совместимую модель расходного материала |
| Смешение шага установки и точности | Дискретность интерфейса не равна измерительной характеристике | Паспортную методику и условия испытания |
| Ожидание мгновенной окклюзионной тревоги | Давление может нарастать постепенно | Условия обнаружения и свойства тракта |
| Игнорирование концентрации в дозовом режиме | Правильная механика выполняет неверный расчёт | Единицы и исходные данные |
| Покупка станции без проверки извлечения насоса | Меняются питание и обмен | Поведение автономного канала |
| Смена линии без оценки | Изменяются сопротивление, объём и упругость | Совместимость полного тракта |
Частые вопросы
Шприцевой насос и дозатор — одно и то же? В клинической речи слово «дозатор» часто используется для шприцевого насоса, но точное назначение определяется изделием. Общий термин не заменяет описание принципа подачи и разрешённых процедур.
Можно ли применять любой шприц подходящего размера? Нет. Требуется разрешённый вариант, соответствующий настройке или распознаванию системы. Механическая установка не является доказательством точной подачи.
Почему небольшой шаг скорости не означает такую же точность? Шаг описывает возможность задания, а точность — фактическое отклонение при определённых условиях. На результат влияют механика, расходные материалы и временной интервал оценки.
Нужна ли библиотека препаратов? Она может помогать в организации безопасного рабочего процесса, если правильно настроена и поддерживается. Её наличие не отменяет проверки назначения, концентрации и пациента и не заменяет медицинскую ответственность.
Можно ли проверить насос бытовым измерением объёма? Для полноценной оценки нужны утверждённые процедуры и соответствующие средства контроля. Простая длительная коллекция жидкости не описывает все динамические характеристики и не заменяет техническое обслуживание.
