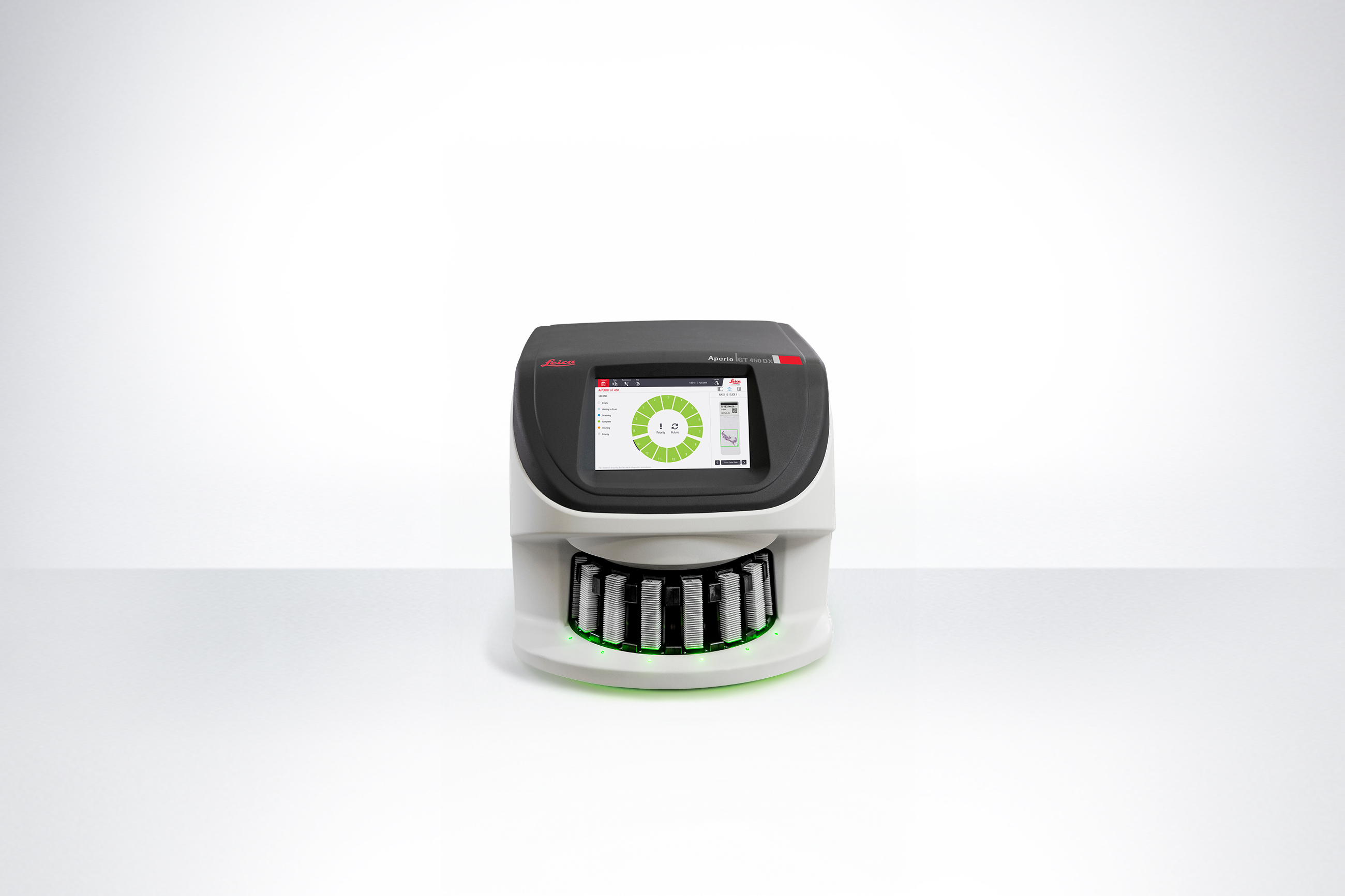

Сканер гистологических стёкол создаёт цифровое изображение препарата, по которому можно перемещаться от общего обзора к клеточным деталям. Технологию называют whole slide imaging, или WSI. В отличие от отдельной микрофотографии, файл должен сохранять пространственную связь всех включённых участков ткани и обеспечивать последовательный просмотр препарата.
Для патоморфологической лаборатории ключевой вопрос — не только резкость выбранного поля. Необходимо убедиться, что найдена вся значимая ткань, нужные области находятся в фокусе, цифровой файл связан с правильным стеклом и доступен в рабочем месте врача. Сканирование является отдельным аналитически значимым этапом с собственным контролем качества.
Как формируется цифровой препарат
Обычно сначала создаётся обзорное изображение, определяется расположение ткани и считывается маркировка. Затем система получает изображения высокого разрешения по выбранной области. В зависимости от конструкции она использует последовательные поля или полосы, которые объединяются в пространственно согласованное изображение. Для удобного просмотра могут сохраняться несколько масштабных уровней.
При открытии файла программа не обязательно передаёт на экран весь объём данных сразу. Она подгружает нужную область и уровень детализации. Поэтому качество пользовательского опыта зависит не только от сканера, но и от хранилища, сети, формата и программы просмотра. Медленное перемещение по препарату может быть проблемой доставки данных, а не оптического получения изображения.
Важное различие — общий обзор стекла и отсканированная область высокого разрешения. На обзорном изображении может быть виден фрагмент, который алгоритм поиска ткани не включил в подробное сканирование. Успешное создание файла не доказывает полноты захвата. Контроль должен сопоставлять оба уровня, особенно для небольших, бледных и разобщённых фрагментов.
Разрешение, увеличение и цифровой масштаб
Указание «20×» или «40×» описывает принятый режим системы, но для цифрового изображения полезно знать размер пикселя в плоскости препарата. Он показывает шаг пространственной выборки. При этом маленький пиксель сам по себе не гарантирует высокую оптическую разрешающую способность: значение имеют объектив, фокус, освещение и обработка изображения.
Увеличение картинки в просмотрщике сверх исходного масштаба не добавляет новых деталей. Оно лишь растягивает уже имеющиеся данные. Для оценки клеточной структуры важно различать оптическое получение и цифровое приближение. Сравнение систем проводят на реальных препаратах и задачах, а не по максимальному числу увеличения в интерфейсе.
Размер файла зависит от площади ткани, режима получения, числа фокальных плоскостей и сжатия. Два стекла, отсканированные при одинаковом номинальном увеличении, могут существенно различаться по объёму. Поэтому планирование хранения по одному демонстрационному препарату ненадёжно; нужна выборка, отражающая поток отделения.
| Параметр | Что он описывает | Чего не гарантирует |
|---|---|---|
| Размер пикселя | Шаг цифровой выборки в плоскости ткани | Правильного фокуса и отсутствия оптических дефектов |
| Номинальное увеличение | Режим получения изображения в системе | Сопоставимости всех деталей разных платформ |
| Площадь сканирования | Объём пространственного охвата | Включения каждого значимого фрагмента без проверки |
| Сжатие | Способ уменьшения файла | Отсутствия влияния на нужные морфологические детали |
| Количество плоскостей | Дополнительную информацию по глубине | Автоматической пригодности толстого или повреждённого препарата |
Фокус: почему одного резкого участка недостаточно
Ткань на стекле не всегда лежит в одной идеальной плоскости. Складки, перепады толщины и неоднородное заключение меняют положение структур по глубине. Сканер использует предусмотренную конструкцией стратегию фокусировки: предварительную карту, динамическое поддержание фокуса или сочетание методов. Ни одна стратегия не отменяет требования к качеству препарата.
Если система выбрала фокус по загрязнению, пузырьку или иной структуре вне нужного слоя, участок ткани может оказаться нерезким. Визуально хороший соседний фрагмент не подтверждает пригодность всего изображения. Особенно опасны локальные дефекты на границе ткани или в небольшом диагностически значимом участке.
Некоторые системы поддерживают несколько фокальных плоскостей либо объединение информации из них. Это следует рассматривать как отдельную функцию с собственными ограничениями и объёмом данных. Нельзя считать, что любая платформа автоматически выполняет трёхмерное сканирование. Для конкретной задачи проверяют доступность функции в установленной версии и её валидацию.
Качество стекла до загрузки
Сканер предъявляет требования к размерам стекла, положению маркировки, покровному стеклу и состоянию монтажной среды. Невысохший или выступающий материал способен нарушить механическое перемещение и загрязнить систему. Совместимость с кассетами и штативами также зависит от конфигурации. Прямой перенос из автомата заключения удобен только при соблюдении требований обоих устройств.
Пузырьки, складки и загрязнения создают не только эстетическую проблему. Они могут мешать поиску ткани, изменять фокус и закрывать важные структуры. Иногда повторное сканирование без исправления препарата воспроизводит тот же дефект. Поэтому решение должно различать ошибку получения изображения и дефект входного материала.
| Дефект препарата | Влияние на цифровизацию | Направление действия |
|---|---|---|
| Бледный небольшой фрагмент | Риск пропуска при автоматическом поиске ткани | Сопоставить обзор и область высокого разрешения |
| Складка или перепад толщины | Разные структуры лежат в разных фокальных плоскостях | Оценить пригодность среза и возможности поддерживаемого режима |
| Пузырёк над тканью | Оптическое искажение и возможная ошибка фокуса | Решить проблему заключения, а не только повторить скан |
| Монтажная среда на краю | Риск прилипания и механического нарушения подачи | Проверить соответствие требованиям загрузки |
| Повреждённая маркировка | Невозможность надёжной связи с назначением | Устранить идентификационное несоответствие по процедуре |
Контроль цифрового изображения
Проверка начинается с принадлежности: идентификатор, изображение этикетки и запись исследования должны согласовываться. Затем оценивают полноту захвата ткани и отсутствие очевидных пропусков. После этого рассматривают резкость, равномерность и артефакты, способные мешать поставленной задаче. Такой порядок предотвращает ситуацию, когда прекрасное изображение относится к неверной записи.
Автоматические средства контроля могут выделять подозрительные области, но их заключение имеет границы применимости. Отсутствие флага не означает, что каждая структура пригодна для интерпретации. При внедрении проверяют, какие дефекты система обнаруживает и как организован их разбор. Ответственный за контроль должен иметь доступ к исходному стеклу и возможности повторного получения.
Важно сохранять связь между первоначальным и повторным сканированием. Если дефектный файл заменяется без истории, становится трудно понять, какое изображение использовалось при просмотре или заключении. Правила версии, статуса пригодности и доступа к устаревшим данным должны быть определены до массовой цифровизации.
| Этап проверки | Критический вопрос | Результат при несоответствии |
|---|---|---|
| Идентичность | Это нужное стекло и нужный случай? | Изображение не направляют в обычную интерпретацию до разрешения |
| Полнота | Все требуемые фрагменты представлены подробно? | Определяют недостающую область и возможность повторного получения |
| Фокус | Нужные клеточные детали различимы по всей значимой ткани? | Разделяют локальный дефект скана и проблему препарата |
| Оптическая целостность | Нет ли полос, стыков, искажений и закрытых областей? | Проверяют систему и входное стекло по характеру дефекта |
| Доступность | Файл полностью передан и открывается в рабочей системе? | Не считают изображение готовым только по окончанию сканирования |
Хранение и рабочее место врача
Цифровой препарат должен оставаться связанным с исходным стеклом, блоком и случаем. Простой набор файлов в папке не обеспечивает полноценной прослеживаемости. Нужны согласованные идентификаторы, управление доступом, резервное копирование и проверяемое восстановление. Для медицинских данных существенны также журналирование действий и защита передачи.
Формат изображения влияет на совместимость просмотрщика, хранилища и последующих алгоритмов анализа. Наличие заявленного формата не гарантирует совместимость всех метаданных и функций. При интеграции проверяют реальные файлы, масштабные уровни, координаты, аннотации и идентификаторы. Перекодирование может изменять данные или увеличивать задержку, поэтому его роль должна быть понятной.
Монитор, условия освещения и программный просмотр входят в цифровой процесс. Качественный скан, отображённый неподходящим способом, не решает задачу. При переходе от оптической микроскопии оценивают весь рабочий сценарий и область применения системы. Исследовательский просмотр и диагностическая работа имеют разные требования к подтверждению пригодности.
Разбор 1. Файл создан, но небольшой фрагмент отсутствует
Сканер завершил обработку без критической ошибки. При проверке общего изображения заметен маленький бледный фрагмент, а при увеличении его область не имеет подробных данных. Остальная ткань резкая. Причина может находиться в автоматическом определении области, а не в разрешении оптики.
Сопоставляют обзор стекла, выбранную область и фактическую ткань. Если система поддерживает корректировку зоны сканирования, повторное получение выполняют по предусмотренной процедуре. Одновременно оценивают, не является ли объект загрязнением или материалом вне поддерживаемой рабочей области. Решение требует проверки стекла, а не догадки по миниатюре.
После повторного скана проверяют полноту и сохраняют связь версий. В анализе качества такой случай относят к пропуску ткани, а не к обычной нерезкости. Раздельный учёт причин помогает понять, нужны ли изменения подготовки препаратов, настройки поиска или дополнительная проверка определённых типов материала.
Разбор 2. Повторное сканирование не устраняет нерезкую область
На нескольких повторных изображениях один и тот же участок остаётся непригодным, тогда как соседняя ткань хорошо различима. Простое увеличение числа повторов увеличивает очередь, но не улучшает результат. При осмотре стекла обнаруживается пузырёк и перепад слоя монтажной среды над проблемной областью.
Здесь источник дефекта находится до сканера. Автофокус работает в неблагоприятной оптической ситуации и воспроизводит ограничение входного материала. Определяют допустимое действие с препаратом по процедуре отделения. Если требуется новый срез или исправление заключения, это должно сохранять идентичность и историю случая.
После устранения причины оценивают новый файл. Важно не исключать проблемную область из сканирования только для получения статуса «успешно». Такой подход скрывает ограничение вместо его разрешения. Приоритетом остаётся доступность нужной ткани для интерпретации.
Как оценивать производительность и выбирать сканер
Паспортное время обычно относится к заданной площади, режиму и качеству препарата. Реальный поток включает большие срезы, разобщённые фрагменты, приоритетные случаи и повторные сканы. Поэтому сравнивают число пригодных цифровых препаратов за рабочий интервал и долю повторов, а не только минимальное время одного демонстрационного стекла.
Вместимость загрузки определяет автономность, но не равна скорости. Для отделения может быть важнее добавление срочных стекол без остановки очереди, удобная передача штативов и быстрое обнаружение исключений. Также оценивают, сколько времени персонал тратит на подготовку, контроль и повторную обработку.
Приёмочные задания должны включать реальные типы материала отделения, разные размеры и окраски, а также проверку информационного маршрута. Проверяют доступность изображения врачу, резервное восстановление и работу после остановки. Хорошая оптика является необходимой частью системы, но цифровая патоморфология требует согласованной работы всего процесса.
Частые вопросы
Является ли WSI просто большой фотографией?
Это пространственно организованный набор данных с масштабными уровнями и метаданными. Для работы важны полнота, фокус и идентичность, а не только количество пикселей.
Всегда ли больший файл лучше?
Нет. Размер зависит от площади, плоскостей и сжатия. Большой объём не исключает пропуск ткани или нерезкость и сам по себе не доказывает пригодность.
Можно ли не смотреть исходное стекло после сканирования?
Возможность цифрового рабочего процесса определяется его валидацией и назначением системы. При дефекте или несоответствии должен сохраняться путь к исходному препарату.
Исправляет ли цифровое увеличение недостаток резкости?
Нет. Оно увеличивает уже полученные пиксели. Недостающие оптические детали таким способом не восстанавливаются.
Что считать завершённым сканированием?
Не только окончание работы механизма, но и проверенную пригодность изображения, его правильную связь со случаем и доступность в рабочей системе.
