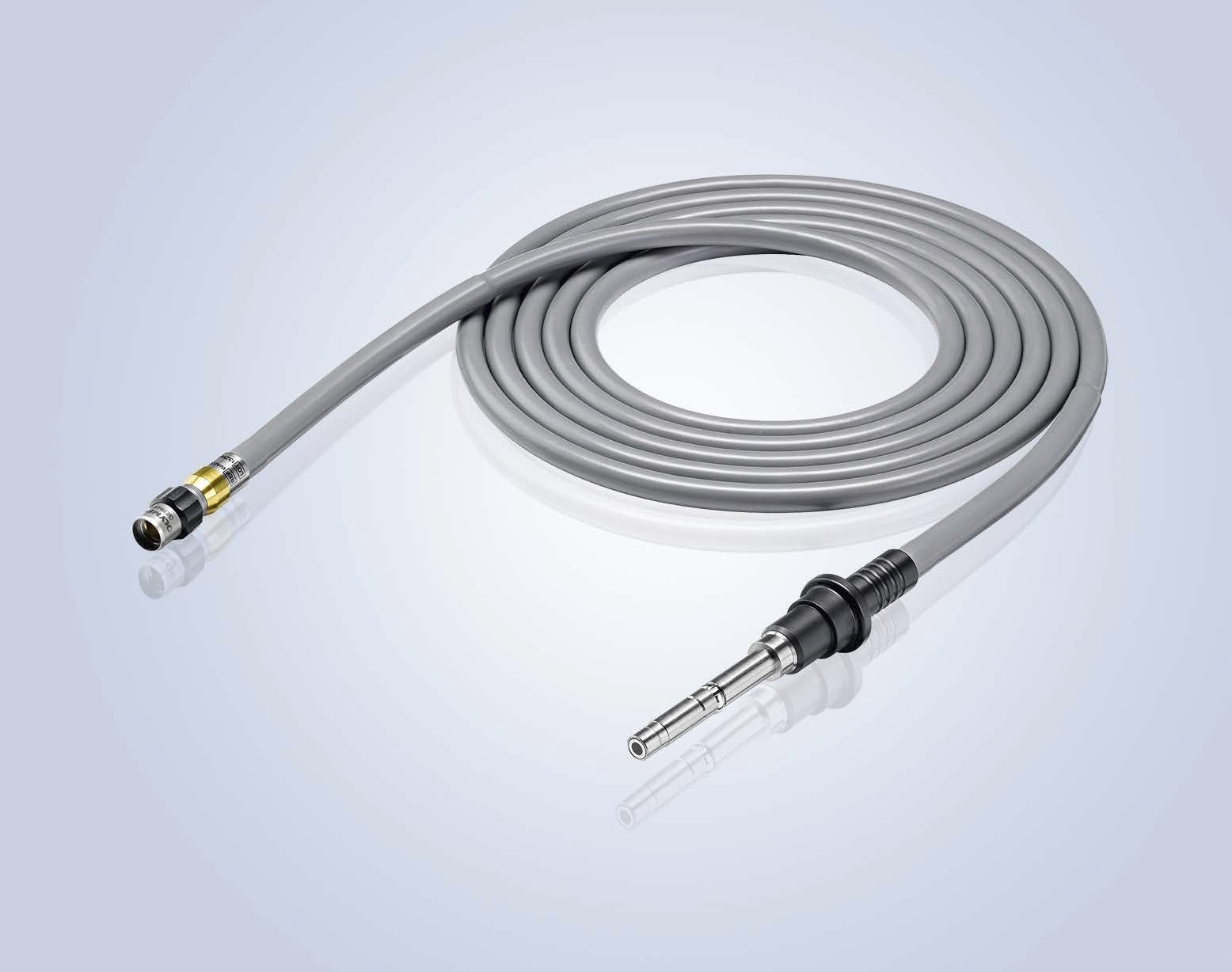

Световод как отдельный технический узел
Эндоскопический световод передаёт оптическую энергию от источника к эндоскопу. В типичной волоконной конструкции множество тонких волокон объединено в пучок, защищённый оболочкой и соединённый с оконечными узлами. Кабель не просто удлиняет расстояние между приборами: его геометрия, состояние и согласование с портами определяют, какая часть света достигает рабочего поля и где возникают потери.
Для медицинского инженера световод — самостоятельная принадлежность с собственной идентификацией, правилами обработки и критериями исправности. Если его считают «обычным проводом», повреждение часто замечают только после ухудшения изображения. При этом камера может частично компенсировать снижение освещения, поэтому визуально приемлемый экран не всегда отражает состояние кабеля.
Разбор посвящён передаче света, а не оптическому изображению внутри телескопа. Эти тракты соприкасаются в общей системе, но неисправность одного нельзя диагностировать только по результату другого. При жалобе на тёмное поле требуется последовательно проверить источник, световод, соединение, осветительную часть эндоскопа и настройки видеосистемы.
Почему одинаковый разъём не означает одинаковую совместимость
Совместимость включает тип источника, допустимую конфигурацию адаптеров, параметры волоконного пучка и конкретный эндоскоп. Переходник обеспечивает механическое сопряжение, но сам по себе не гарантирует оптимальную передачу энергии. Геометрическое несовпадение световых окон может приводить к потерям и нежелательному нагреву на соединении.
В официальном каталоге Olympus кабели и адаптеры перечисляются как отдельные элементы с конкретными обозначениями. Это помогает комплектовать систему, но не превращает любую комбинацию деталей каталога в разрешённую. Требования следует проверять в инструкции соответствующего инструмента и кабеля. Диаметр наружной оболочки при этом нельзя путать с диаметром активного волоконного пучка.
У источников света разных типов различаются характеристики излучения и управление. Поэтому замена осветителя на более современный требует проверки принадлежностей, даже если старый кабель физически подключается. Слово «LED» или «ксенон» не заменяет таблицу совместимости конкретного производителя.
Больший диаметр пучка не является универсальным улучшением. Важно согласование с принимающей системой, а не максимальный поток сам по себе. Избыточная энергия, которая не используется для освещения поля, не даёт полезной детализации. Техническая цель — достаточный свет при предусмотренной конфигурации, а не работа источника на максимуме.
| Характеристика | Что уточнить | Типичная подмена понятия |
|---|---|---|
| Активный диаметр | Размер волоконного пучка в документации | Оценка по внешней толщине оболочки |
| Оконечные узлы | Разрешённые адаптеры с обеих сторон | Совпадение резьбы считается полной совместимостью |
| Рабочая длина | Достаточность для реального размещения без натяжения | Выбор самого длинного кабеля без организации укладки |
| Тип источника | Допуск к конкретному осветителю | Предположение, что все световые порты одинаковы |
| Обработка | Методы для точного артикула и компонентов | Перенос режима обработки с соседнего кабеля |
| Состояние пучка | Предусмотренная оценка передачи света и повреждений | Оценка только по яркости монитора |
Потери света и повреждение волокон
Часть потерь связана с нормальными свойствами системы, часть — с загрязнением или повреждением. При переломе отдельных волокон передаваемая энергия уменьшается, но кабель может продолжать работать. Если снижение происходит постепенно, персонал привыкает компенсировать его настройками и не замечает изменения до выраженной жалобы.
Механическая нагрузка особенно важна около оконечных участков и при малом радиусе укладки. Сильный перегиб, защемление в ящике или натяжение при перемещении стойки способны повредить пучок. Однако нельзя назначать единый допустимый радиус для всех изделий: он определяется конструкцией и документацией. В локальной инструкции лучше указать конкретный способ хранения выбранного кабеля.
Загрязнение контактной поверхности и дефект волокон — разные причины. Разрешённая очистка может устранить первое, но не восстанавливает второе. Поэтому улучшение после очистки не должно автоматически закрывать вопрос о повреждённой оболочке или нестабильном соединении. Каждому признаку нужен собственный критерий технической оценки.
Осмотр выполняют безопасным предусмотренным способом, не направляя активный высокоинтенсивный свет в глаза. Если методика производителя предусматривает оценку волокон, следуют именно ей. Самодельный тест с мощным источником и наблюдением открытого торца может создавать риск и давать несопоставимые результаты. Для регулярного контроля важнее воспроизводимость процедуры, чем эффектность демонстрации.
Тепло в соединениях и у дистального конца
Световая энергия может сопровождаться нагревом в соединительных узлах и на дистальном конце. Термин «холодный свет» не следует понимать как обещание отсутствия нагрева всей системы. Практические меры определяет инструкция: безопасное размещение, управление источником при разъединении и обращение с нагретыми элементами.
Системное руководство Olympus отдельно предупреждает о тепловых рисках и необходимости не размещать активные световые элементы на чувствительных материалах. Для организации рабочего места это означает, что пауза должна иметь предусмотренный сценарий. Нельзя оставлять отсоединённый активный конец там, где случайно оказалось свободное место.
Повышенная яркость экрана не является единственным индикатором тепловой нагрузки. Камера регулирует изображение, а источник передаёт энергию; эти процессы могут быть связаны не так, как ожидает пользователь. Если система допускает автоматическое управление светом, проверяют правильность подключения и работоспособность именно этой функции по инструкции.
Не следует компенсировать неизвестную потерю света постоянным увеличением мощности. Сначала устанавливают причину: загрязнение, повреждение, несовместимость или настройка. Повышение выхода может скрыть технический дефект и одновременно изменить условия нагрева. Решение должно возвращать систему в предусмотренную конфигурацию, а не только делать картинку визуально светлее.
| Признак | Возможные технические причины | Рациональное направление проверки |
|---|---|---|
| Постепенное снижение света | Повреждение волокон, загрязнение, изменение источника | Сопоставление с исходной проверкой и осмотр по инструкции |
| Нагрев соединения | Несогласованные компоненты, состояние контактной зоны | Проверка точных артикулов и разрешённой сборки |
| Изменение при изгибе | Повреждение или нестабильность кабеля | Выведение подозрительного узла на техническую оценку |
| Хороший экран при максимуме источника | Компенсация камерой, потери в световом тракте | Раздельная оценка освещения и видеосигнала |
| Разница после замены адаптера | Изменение сопряжения световых поверхностей | Подтверждение разрешённого переходника |
| Повреждение оболочки | Механическая нагрузка или несовместимая обработка | Проверка пригодности по инструкции, без самостоятельного ремонта |
Как отделить кабель от остальных причин тёмного поля
Технический разбор начинается с описания конфигурации и условий появления проблемы. Нужны модели источника, световода, адаптеров и эндоскопа, а также сведения о недавней замене компонентов. Фраза «свет плохой» слишком широка: она не позволяет отличить снижение светового потока от дефекта изображения или настройки монитора.
Проверку выполняют на безопасном объекте и только с разрешёнными сочетаниями. Если используют заведомо исправный компонент для сравнения, он должен быть совместимым, а условия — сопоставимыми. Последовательная замена одного звена помогает локализовать причину. Одновременная замена кабеля, телескопа и настроек может вернуть картинку, но оставляет неисправность невыясненной.
Важно фиксировать результат до и после действия. Если после очистки светового окна изображение улучшилось, записывают именно это наблюдение, а не общее заключение о полной исправности. Если подозрительное поведение сохраняется, принадлежность передают на предусмотренную оценку. Клиническая эксплуатация не должна становиться способом проверки гипотез о неисправности.
Сравнивать показания разных стоек без нормализации условий трудно. Разные камеры, экспозиции и дисплеи изменяют восприятие яркости. Поэтому программа технического контроля должна опираться на методику конкретной системы и согласованные критерии, а не на память сотрудника о том, как выглядел экран несколько месяцев назад.
Хранение, обработка и ресурс
Для хранения нужен маршрут, исключающий резкие перегибы и давление соседних предметов. Кабель не должен висеть на разъёме под собственной массой или зажиматься дверцей. Место хранения выбирают с учётом инструкции и статуса обработки. Удобная компактная укладка не всегда безопасна для волоконного пучка.
Обработку согласуют с точным изделием. Нельзя переносить допустимый метод с телескопа на световод или с одной серии кабелей на другую. Разъёмные адаптеры могут требовать отдельного обращения. В подразделении важно сохранять идентификацию даже после разборки, чтобы части не перемешивались между несовместимыми комплектами.
Ресурс не следует оценивать только календарным возрастом. Интенсивность использования, транспортировка, обработка и механические события влияют на состояние. Вместе с тем отсутствие внешних повреждений не доказывает сохранность внутренних волокон. Полезна история принадлежности: проверки, жалобы, ремонт и причины вывода из эксплуатации.
Самостоятельное восстановление оболочки лентой или замена оконечного узла без предусмотренной процедуры не является полноценным ремонтом медицинской принадлежности. Такое действие может скрыть дефект и изменить свойства соединения. Пригодность после ремонта должна подтверждаться установленным порядком, а не только тем, что свет снова проходит.
| Организационный пункт | Практическое решение | Какой риск уменьшается |
|---|---|---|
| Идентификация | Сохранить артикул и связь с разрешёнными стойками | Случайное использование неподходящего кабеля |
| Укладка | Предусмотреть место без перегибов и нагрузки на концы | Постепенное повреждение волокон |
| Пауза | Определить безопасное размещение и управление источником | Контакт активного конца с чувствительными материалами |
| Обработка | Использовать инструкцию конкретного изделия | Повреждение оболочки или соединений |
| Техническая история | Записывать жалобы и результаты проверки | Повторное возвращение неисправного узла в оборот |
| Резерв | Хранить совместимую исправную замену | Попытка компенсировать неисправность повышением мощности |
Практический разбор: свет компенсировали настройкой камеры
Персонал заметил, что для привычного изображения требуется всё большее усиление. Поскольку монитор оставался достаточно ярким, световод не проверяли. При техническом разборе выяснили, что изменение возникло после нескольких случаев натяжения кабеля при перемещении стойки. Это ещё не доказывает причину, но задаёт обоснованное направление проверки.
Систему проверяют в воспроизводимых условиях и разделяют световой и видеотракт. Подозрительный кабель сравнивают с разрешённым исправным экземпляром по установленной процедуре, оценивают состояние и документы. Если неисправность подтверждается, его не возвращают в работу только потому, что камера способна скрыть снижение сигнала.
Организационное исправление включает маршрут кабеля при перемещении стойки и место хранения. Замена принадлежности без устранения повторяющейся механической нагрузки приведёт к той же проблеме. В отчёте полезно отметить не только заменённую деталь, но и изменение условий эксплуатации.
Практический разбор: переходник подошёл к резьбе
После замены источника использовали переходник из соседнего набора. Соединение получилось устойчивым, однако возникло необычное нагревание. Ошибка состояла в том, что механическое совпадение приняли за достаточное подтверждение совместимости. При этом активные диаметры и разрешённое сочетание компонентов не проверяли.
Систему не продолжают использовать ради наблюдения за температурой. Проверяют точные обозначения и инструкцию, а подозрительный узел направляют на техническую оценку. Нельзя исправлять ситуацию охлаждением соединения или выбором режима по ощущениям. Необходимо восстановить документированно разрешённую конфигурацию.
После разбора адаптеры маркируют и закрепляют за соответствующими наборами. В закупочную матрицу включают световой тракт целиком. Это предотвращает появление внешне удобных, но неподтверждённых комбинаций при очередной перестановке оборудования.
Частые вопросы
Нужно ли брать самый толстый световод?
Нет. Выбор определяется совместимостью активного пучка, источника и эндоскопа. Максимальный размер сам по себе не означает оптимальную передачу света.
Почему кабель светит, но считается неисправным?
Частичное повреждение может сохранять передачу части света. Оценка пригодности учитывает целостность, стабильность и критерии производителя, а не только наличие свечения.
Можно ли проверить торец взглядом при включённом источнике?
Следует использовать предусмотренную безопасную процедуру. Прямое наблюдение интенсивного излучения не является универсальным методом контроля и может быть опасным.
LED-источник полностью устраняет нагрев?
Нет оснований считать всю систему ненагревающейся только по типу источника. Обращение с соединениями и дистальным концом определяется документацией конкретного оборудования.
