Точность CAD/CAM-реставрации: накопление ошибок от скана до фрезерования

Реставрация проходит цепочку преобразований

Точность CAD/CAM-реставрации нельзя описать только характеристикой сканера или числом осей станка. Между клиническим объектом и готовым изделием находятся получение данных, построение цифровой модели, проектирование, расчёт траекторий, механическая обработка и предусмотренные материалом последующие этапы. Каждый переход имеет собственные условия корректности.

Поэтому выражение «точность системы» требует уточнения: речь идёт о поверхности цифрового слепка, воспроизводимости сканирования, соответствии изготовленной детали проекту или клинической посадке? Эти показатели связаны, но не равны. Хорошее совпадение детали с ошибочным проектом не делает исходную геометрию правильной.

В техническом разборе важно разделять источник отклонения и место его обнаружения. Дефект может стать заметным на примерке, хотя возник при регистрации границы, выборе библиотеки или обработке материала. Если каждый такой случай автоматически относить к фрезерному станку, причина останется неустранённой.

Правильность и повторяемость — разные характеристики

Правильность характеризует близость результата к принятому опорному значению или геометрии. Повторяемость показывает, насколько согласуются результаты повторных измерений в сопоставимых условиях. Система может стабильно воспроизводить один и тот же сдвиг: разброс будет малым, но результат останется смещённым относительно опорной модели.

При чтении исследований нужно учитывать объект и протокол. Одиночный участок, полный зубной ряд и конструкция на имплантатах предъявляют разные задачи к регистрации и совмещению данных. Результат для одной конфигурации нельзя переносить на все виды работ. Даже одинаковое слово «точность» может скрывать разные способы расчёта отклонения.

Среднее отклонение поверхности не заменяет оценку критической зоны. Если большая часть модели совпадает хорошо, общий показатель может выглядеть благополучно, хотя локальная область границы или сопряжения требует пересмотра. Для практической оценки важно понимать, какие участки участвовали в сравнении и как выполнялось совмещение моделей.

Не следует выбирать универсальное допустимое число из случайной публикации. Приёмочные критерии зависят от назначения конструкции, материала, инструкции и метода контроля. Числовое сравнение имеет смысл только после определения измеряемого параметра и условий, в которых он получен.

Получение данных: полнота важнее красивой визуализации

Цифровая поверхность должна содержать информацию, необходимую для конкретной работы. Внешне гладкая модель не всегда подтверждает, что труднодоступная область зарегистрирована надёжно. Программное отображение может облегчать просмотр, но не превращает недостаточные исходные данные в измеренную геометрию.

Проверяют полноту области интереса, отсутствие явных разрывов и артефактов, а также согласованность связанных регистраций. Для задач, где требуется соотношение челюстей или положение дополнительных элементов, одной поверхности недостаточно. Ошибка связи между наборами данных способна сохраниться даже при хорошем качестве каждого отдельного скана.

Производитель 3Shape отдельно указывает, что рекомендованная стратегия сканирования зависит от типа случая. Это не основание объявлять одну траекторию универсально лучшей для всех аппаратов. Напротив, рабочую процедуру выбирают для конкретной системы и задачи, а изменения проверяют на соответствующем сценарии.

При сомнении в исходной регистрации полезнее вернуться к получению данных, чем скрывать проблему последующим сглаживанием. Локальная правка цифровой модели должна иметь понятную цель и ограничения. Нельзя незаметно заменить отсутствующую клиническую информацию геометрическим предположением.

Проектирование: библиотека и параметры имеют физические последствия

CAD-проект соединяет полученную геометрию с правилами конструкции. Выбор типа реставрации, материала, библиотечных компонентов и параметров сопряжения влияет на изготовление. Поэтому файл нельзя оценивать только по внешнему виду на экране: требуется проверить, соответствует ли проект назначению и доступному производственному процессу.

Библиотечный компонент должен соответствовать реально применяемой системе. Похожая форма или близкое название не подтверждают взаимозаменяемость. Ошибка библиотеки может привести к систематическому несоответствию, которое невозможно исправить повышением точности станка. В передаче задания полезно сохранять идентификатор библиотеки и версию программного обеспечения.

Минимальные размеры, особенности соединительных элементов и допустимая геометрия зависят от материала и показаний. Универсальные настройки «для всех работ» удобны организационно, но способны скрыть несовместимость. Параметры задают по документации используемой комбинации, а не копируют из другого материала без проверки.

Важно сохранять исходную и окончательную версии проекта. Если техник меняет геометрию после обсуждения с врачом, это должно отражаться в передаваемом задании. Иначе изготовление может начаться по старому файлу, а последующий разбор будет сравнивать готовое изделие с уже изменённой моделью.

CAM: траектория ограничена инструментом и доступом

Фреза имеет конечный размер и форму. Она не может воспроизвести произвольную внутреннюю геометрию независимо от радиуса, доступа и положения заготовки. CAM-система рассчитывает обработку с учётом выбранных инструментов и стратегии. Поэтому визуально корректный CAD-проект ещё должен быть технологически выполнимым.

Число осей расширяет возможности позиционирования, но не отменяет ограничения конкретного инструмента и материала. Необходимо проверить доступность обрабатываемых зон, размещение конструкции и предусмотренные системой предупреждения. Игнорирование предупреждения ради запуска задания не является способом подтверждения его выполнимости.

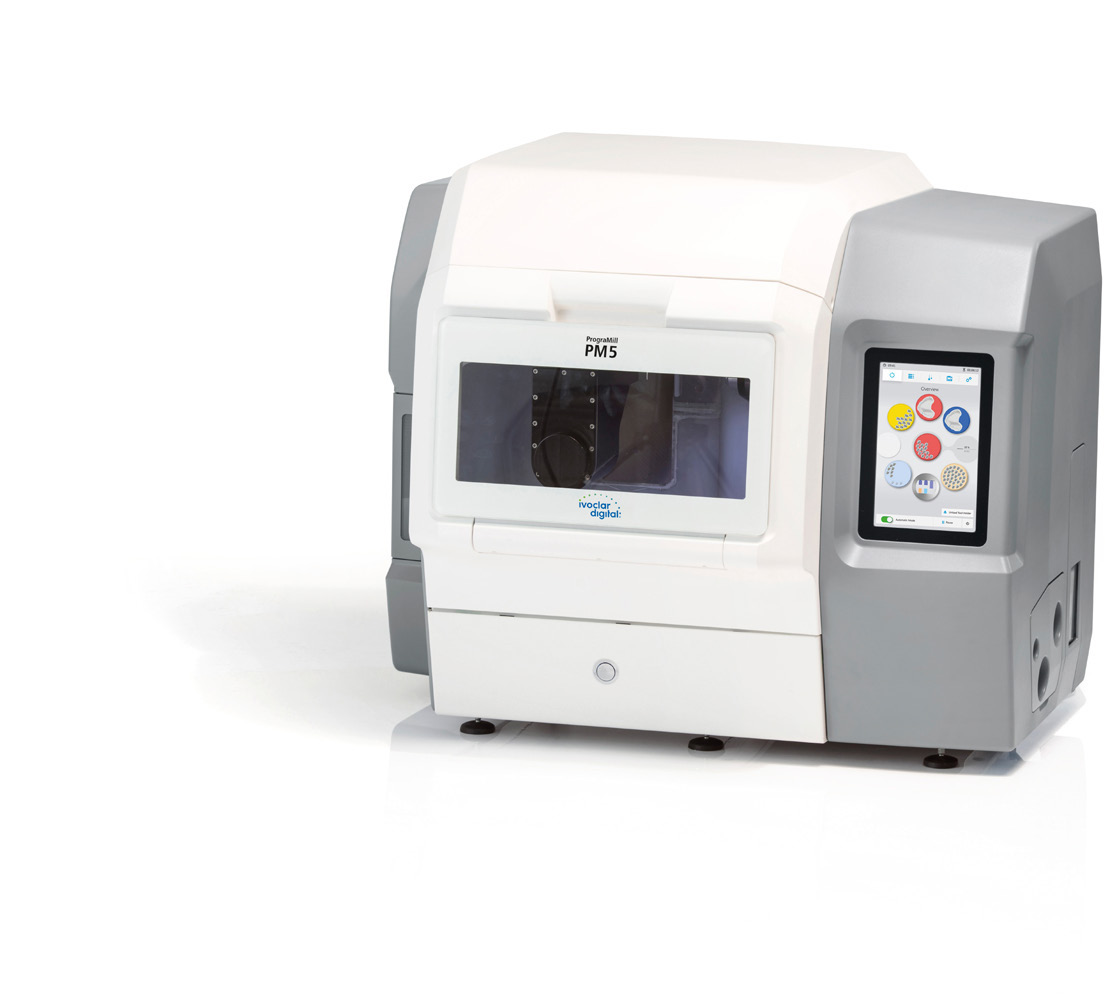

Инструментальная стратегия связана с материалом. Для разных заготовок могут применяться различные режимы, инструменты и условия сухой или влажной обработки. Документация станков PrograMill и vhf описывает такие различия как часть производственного процесса. Смешение неподтверждённых условий нельзя оправдать тем, что станок физически способен начать движение.

Планирование опор и размещения также влияет на дальнейшие операции. После отделения конструкции требуется сохранить её геометрию и выполнить разрешённую обработку поверхности. Излишняя ручная доработка способна изменить то, что было правильно изготовлено автоматически. Поэтому ручной этап включают в анализ точности, а не считают его нейтральным.

Состояние станка и заготовки

Система позиционирования, крепление заготовки и рабочий инструмент должны соответствовать условиям изготовления. Загрязнение посадочной поверхности, нарушение фиксации или неправильная установка способны изменить результат даже при корректном цифровом задании. Проверка начинается с доступных оператору условий, предусмотренных инструкцией.

Износ инструмента оценивают установленным способом. Счётчик ресурса полезен, но не заменяет действия при повреждении или необычном поведении. Преждевременный скол инструмента, ошибка идентификации или замена на неподтверждённый аналог требуют отдельного разбирательства. Нельзя считать одинаковый диаметр достаточным доказательством эквивалентности.

Заготовка должна соответствовать выбранному материалу и производственному маршруту. Для материалов, требующих последующего изменения состояния, параметры этого этапа являются частью цепи изготовления. Ошибка выбора материала в программе не устраняется тем, что физический диск удалось закрепить в держателе.

Плановое обслуживание и предусмотренная калибровка станка поддерживают управляемость процесса. При систематическом отклонении полезно анализировать серию работ и изменения условий: новую партию материала, другой инструмент, обновление программы, обслуживание. Одновременная замена всех факторов затрудняет поиск причины.

Практический разбор: станок точно изготовил неверный проект

На примерке выявлено устойчивое несоответствие конструкции. Лаборатория проверяет станок и получает удовлетворительный результат контрольного задания. Возникает спор, поскольку изготовление соответствует переданному файлу. Однако это подтверждает только один участок цепочки.

Совместный разбор возвращается к исходной регистрации и версии CAD-проекта. Выясняется, что окончательное согласование выполнялось по изменённой модели, а CAM-задание было сформировано из предыдущей версии. В таком случае повторное фрезерование того же файла воспроизведёт проблему с высокой повторяемостью.

Исправление заключается в управлении версиями и подтверждении задания перед запуском. Сохраняют идентификаторы исходных данных, проекта и производственного файла. Контроль станка остаётся необходимым, но не заменяет проверку информационной цепочки. Этот пример показывает, почему точное изготовление и правильная реставрация не являются синонимами.

Практический разбор: качество изменилось после ускорения процесса

Лаборатория сокращает время изготовления, изменяя стратегию обработки и одновременно вводя новый инструмент. После этого растёт объём ручной доработки. При сравнении только длительности машинного цикла изменение кажется успешным, но полный процесс становится менее предсказуемым.

Для анализа разделяют факторы. Проверяют, разрешены ли инструмент и стратегия для материала, сопоставляют состояние до ручной доработки и оценивают, какие зоны требуют вмешательства. Важно учитывать итоговое время и стабильность результата, а не только скорость перемещения станка.

Возврат к подтверждённой конфигурации помогает установить, связано ли отклонение с изменением процесса. Затем каждое новое условие оценивают отдельно по согласованным критериям. Ускорение имеет смысл, когда сохраняется приемлемый результат всего маршрута, а не когда дополнительная работа незаметно переносится на другой этап.

Как читать заявления о точности

В техническом предложении следует уточнить объект испытания, метод измерения и состав системы. Одно число без этих сведений плохо пригодно для сравнения. Нужно знать, относится ли оно к позиционированию станка, цифровой модели или конкретному изготовленному объекту.

Исследования интраоральных сканеров также читают в контексте модели, версии и сценария. Работа на лабораторном объекте позволяет контролировать условия, но не описывает автоматически все ограничения клинической регистрации. Обнаруженная разница между стратегиями в одном исследовании не является универсальным рейтингом оборудования.

Для собственной лаборатории полезнее заранее определить типовые работы и критерии контроля, затем оценивать стабильность полного процесса. Такая проверка не подменяет клиническую оценку, но позволяет обнаруживать систематические изменения и вести предметный разговор между врачом, техником и сервисной службой.

Частые вопросы

Более точный сканер всегда улучшит посадку?

Он может улучшить этап получения данных, но не исправит неверную библиотеку, ошибку проектирования или нарушение обработки материала. Оценивать нужно всю цепочку.

Пять осей гарантируют любую геометрию?

Нет. Сохраняются ограничения размера инструмента, доступа, материала и допустимой стратегии. Технологическую выполнимость проверяют в используемой системе.

Можно сравнивать два исследования по одному числу отклонения?

Только если понятны и сопоставимы объект, метод, зона оценки и определение показателя. Иначе одинаковые единицы создают ложное впечатление прямой сопоставимости.

Почему важен исходный файл, если есть готовая CAD-модель?

Он позволяет установить, какие данные реально зарегистрированы и какие изменения внесены позднее. Без него трудно отделить ошибку измерения от ошибки проектирования.

Что проверять первым при повторяющемся дефекте?

Ищут общий фактор случаев: данные, библиотеку, материал, инструмент, стратегию или последующий этап. Приоритет определяют по наблюдаемой картине и истории изменений, а не по привычному обвинению одного устройства.
