Ультразвуковой тренажёр: фантомы, виртуальные системы и обучение

Что такое ультразвуковой тренажёр

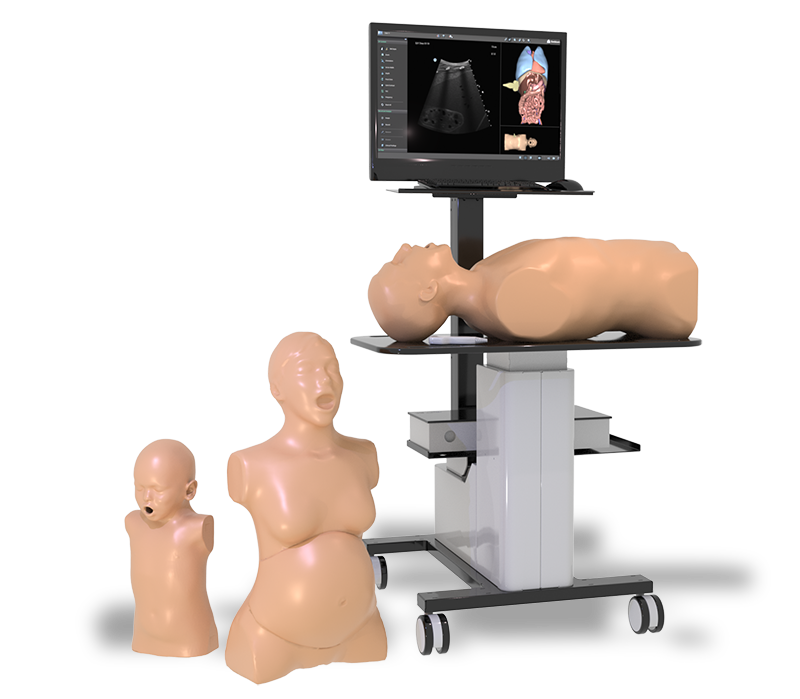

Ультразвуковой тренажёр — учебное средство для освоения пространственной ориентации датчика, получения изображений и интерпретации находок. Под этим названием встречаются физические фантомы для реального сканера, виртуальные системы с отслеживанием датчика и комплексы, использующие записи исследований. Их возможности различаются принципиально. Прежде чем сравнивать библиотеку случаев, необходимо понять, что именно формирует изображение.

В физическом фантоме ультразвук действительно распространяется в материале и отражается от включений. В виртуальной системе положение учебного датчика управляет программным изображением. В системе на основе записей пользователь получает данные из подготовленного набора. Все варианты могут быть полезны, но проверяют разные стороны навыка: физику сканирования, пространственную координацию или распознавание клинических признаков.

Фантом, виртуальная модель и библиотека реальных случаев

Фантом позволяет работать с настоящим аппаратом: выбирать датчик, менять глубину, фокус и усиление, наблюдать влияние настроек на сигнал. При этом материал и включения воспроизводят ограниченный набор свойств. Однородный блок удобен для начальной работы, но не заменяет вариабельность анатомии и патологических изменений. Для пункций дополнительно важны способность материала сохранять структуру и видимость инструмента.

Виртуальный симулятор связывает положение датчика с анатомической моделью и изображением. Он может показывать трёхмерную подсказку, плоскость сечения и целевой ориентир. Это помогает понять пространственные отношения, но физические артефакты и качество контакта воспроизводятся только в той мере, в какой заложены разработчиком. Нельзя считать любой виртуальный эффект результатом реального акустического взаимодействия.

Библиотека записей даёт доступ к разнообразным находкам, включая редко встречающиеся. Её ценность зависит от полноты случая, качества разметки и возможности связать изображение с движением датчика. Просмотр видеопетли и активное получение среза — разные задачи. При выборе уточняют, где обучающийся управляет сканированием, а где только интерпретирует готовый материал.

Какие навыки следует разделять

Первый уровень — управление датчиком: перемещение, наклон, поворот и изменение контакта. Второй — узнавание анатомии в полученной плоскости. Третий — оптимизация изображения и измерение. Четвёртый — интерпретация в клиническом контексте. Если учебная программа смешивает эти уровни, трудно понять, почему участник ошибся: не получил нужный срез или неверно понял уже качественное изображение.

Для начального обучения полезны отдельные задания на связь движения и изменения среза. Затем подсказки постепенно убирают. Постоянная цветная разметка может облегчить узнавание настолько, что результат перестанет отражать самостоятельный навык. Поэтому важно иметь режим без анатомических меток и возможность оценить повторную попытку на другом случае.

Измерительные задания требуют правильной плоскости и ориентиров. Точное размещение курсоров на неверном срезе не создаёт корректного результата. В отчёте желательно различать получение изображения, выбор структуры и выполнение измерения. Один общий балл скрывает причину ошибки и не помогает выбрать следующее упражнение.

Датчики, отслеживание положения и калибровка

Учебный датчик может иметь форму конвексного, линейного, секторного или специализированного устройства. Однако внешний корпус не определяет весь функционал. В цифровой системе важно, какие движения отслеживаются и как они сопоставляются с моделью. Потеря ориентации или смещение системы координат приводит к тому, что правильное движение руки даёт неверный программный результат.

Калибровка устанавливает согласование физического положения и виртуальной сцены. Её проверяют после перемещения оборудования, замены компонентов и обновления программы в предусмотренных случаях. Если фантом сдвинут, а координатная система осталась прежней, обучающийся может компенсировать техническую ошибку неестественным движением. Такой навык не следует закреплять.

Для систем с реальным ультразвуком проверяют совместимость частотного диапазона, геометрию поверхности и допустимые контактные средства. Не каждый материал рассчитан на все датчики и режимы. Рекомендации изготовителя фантома важны для сохранения его структуры; инструкции к клиническому датчику — для защиты самого датчика.

Библиотека случаев: количество не равно глубине

Большая библиотека полезна, если случаи отличаются значимыми признаками и поддерживают последовательное обучение. Множество почти одинаковых изображений не заменяет разнообразия анатомии, качества визуализации и сложных ситуаций. Следует оценивать не только число названий, но и содержание каждого модуля: задания, обратную связь, критерии и доступные режимы.

Для клинической интерпретации нужны исходные данные и ограничения исследования. Изолированная картинка без контекста может формировать привычку ставить заключение по одному признаку. Хороший учебный случай показывает, какие вопросы остаются открытыми и какие данные ещё нужны. Это особенно важно для фокусированных протоколов, которые не равны полному обследованию.

Лицензирование может ограничивать число пользователей, одновременных занятий или доступных модулей. При закупке фиксируют состав рабочей конфигурации и условия сохранения результатов. Демонстрационный доступ ко всей библиотеке не доказывает, что такой же объём войдёт в поставку.

Оценка результата и перенос навыка

Время выполнения — удобный, но недостаточный показатель. Быстро найденная структура может быть получена в неподходящей плоскости, а медленная работа может отражать последовательную проверку. Поэтому скорость рассматривают вместе с качеством изображения, полнотой задачи и количеством необоснованных движений. Приоритет определяется образовательной целью.

Автоматическое совпадение с эталонной плоскостью полезно, если известны допустимые отклонения и способ расчёта. Оно не заменяет экспертную оценку диагностической пригодности. В реальной практике встречаются ограничения доступа и анатомические варианты, которые симулятор может не моделировать. Учебный отчёт следует воспринимать как характеристику конкретного задания.

Для проверки переноса меняют случай, убирают подсказки и используют отличающуюся конфигурацию в пределах программы. Если участник успешно действует только на одном знакомом фантоме, это может быть запоминание маршрута. Обучение на симуляторе дополняется предусмотренной программой практикой под руководством специалиста; один цифровой сертификат не описывает все компетенции.

Пункционные модули: видимость иглы и ресурс материала

Пункционный фантом предназначен для координации инструмента и ультразвукового изображения. Важны глубина и положение целевой структуры, эхогенность материала и возможность различать кончик инструмента. Но видимый яркий фрагмент не всегда соответствует кончику; это полезный предмет учебного разбора. Модель должна позволять проверять положение, а не только демонстрировать красивую линию.

Следы предыдущих проколов способны создавать подсказки и артефакты. Изношенный блок может облегчать попадание или ухудшать изображение. Поэтому ресурс оценивают по состоянию и требованиям изготовителя, а не только по числу занятий. Смена участка или вставки должна сохранять сопоставимость задачи.

Острые инструменты остаются реальными даже в учебной среде. Организуют безопасное обращение, сбор и хранение. Жидкости для заполнения каналов и средства очистки используют по инструкции. Нельзя считать любой учебный гель подходящим для ультразвукового датчика и материала фантома одновременно.

Разбор: анатомия узнаётся, но нужный срез не получается

Участник уверенно называет структуры на готовом изображении, однако не может получить соответствующий срез самостоятельно. Это не противоречие, а различие навыков. Дополнительный просмотр картинок не обязательно исправит пространственную трудность. Нужны задания, связывающие конкретное движение датчика с изменением плоскости, и постепенное уменьшение подсказок.

На повторе используют другую исходную позицию. Если участник объясняет направление изменения и достигает цели, это более содержательный результат, чем воспроизведение заученной последовательности движений на одном месте.

Разбор: фантом принят за модель всех артефактов

На физическом блоке некоторые структуры выглядели очень отчётливо, и обучающийся ожидал такой же картины в любом исследовании. Проблема возникла из-за неверного описания границ модели. Фантом полезен для конкретной задачи, но не воспроизводит автоматически весь диапазон тканей, газа, движения и акустических окон.

Преподаватель дополняет занятие случаями с ограниченной визуализацией и обсуждением качества. При выборе оборудования заранее проверяют, какие артефакты действительно формируются физически или программно, а какие необходимо изучать на другом материале.

Частые вопросы

Заменяет ли тренажёр ультразвуковой аппарат? Виртуальная система может не излучать ультразвук и не предназначена для обследования людей. Фантом, напротив, обычно требует настоящего аппарата. Назначение уточняют по документации.

Что лучше: реальные записи или виртуальная анатомия? Они решают разные задачи. Записи дают клиническое разнообразие, виртуальная модель помогает пространственной ориентации. Выбор зависит от программы.

Нужен ли каждому модулю отдельный датчик? Это определяется платформой. Внешне похожий датчик не гарантирует поддержку всех программных режимов.

Можно ли считать высокий балл готовностью к самостоятельной диагностике? Нет. Это результат конкретного учебного задания, который оценивается вместе с другими элементами профессиональной подготовки.

Что проверить в первую очередь? Получение среза без подсказок, разнообразие случаев, корректность отслеживания, сохранение результатов и условия доступа к модулям.
